朱家滩水电站工程防洪彩形响评价 1.00 1520 808 小子某粒径沙重百分数(%) 图2一1林家村站泥沙颗粒级配曲线 林家村临近工程区域内，气温降雨差异不大，就以林家村为代表来简要说明 流域内的气象条件。多年平均气温12.9℃，最高气温41.6℃(1973.8.8)，最低气 温-13.9℃(1977.1.30)：多年平均降雨量683.4mm,实测最大降雨量948.6mm (1964),实测最小降雨量434.5mm(1977):多年平均陆地蒸发量550mm,水面 蒸发量800mm。 流域内降雨特征显著，一是时空分布不均，降雨量随地形海拔高程垂直变化 大，山区高而川道低，二是年内分配不均衡，7、8、9、10四个月降雨量占全年的 59.7%:三是年际丰枯变化大，丰枯比为2.26：1。 流域冻土深度0.4m。 流域内26个县（市）均建有气象站，且有数十年的观测系列资料：与本工程 西北水利水电建筑物察设计院 -12

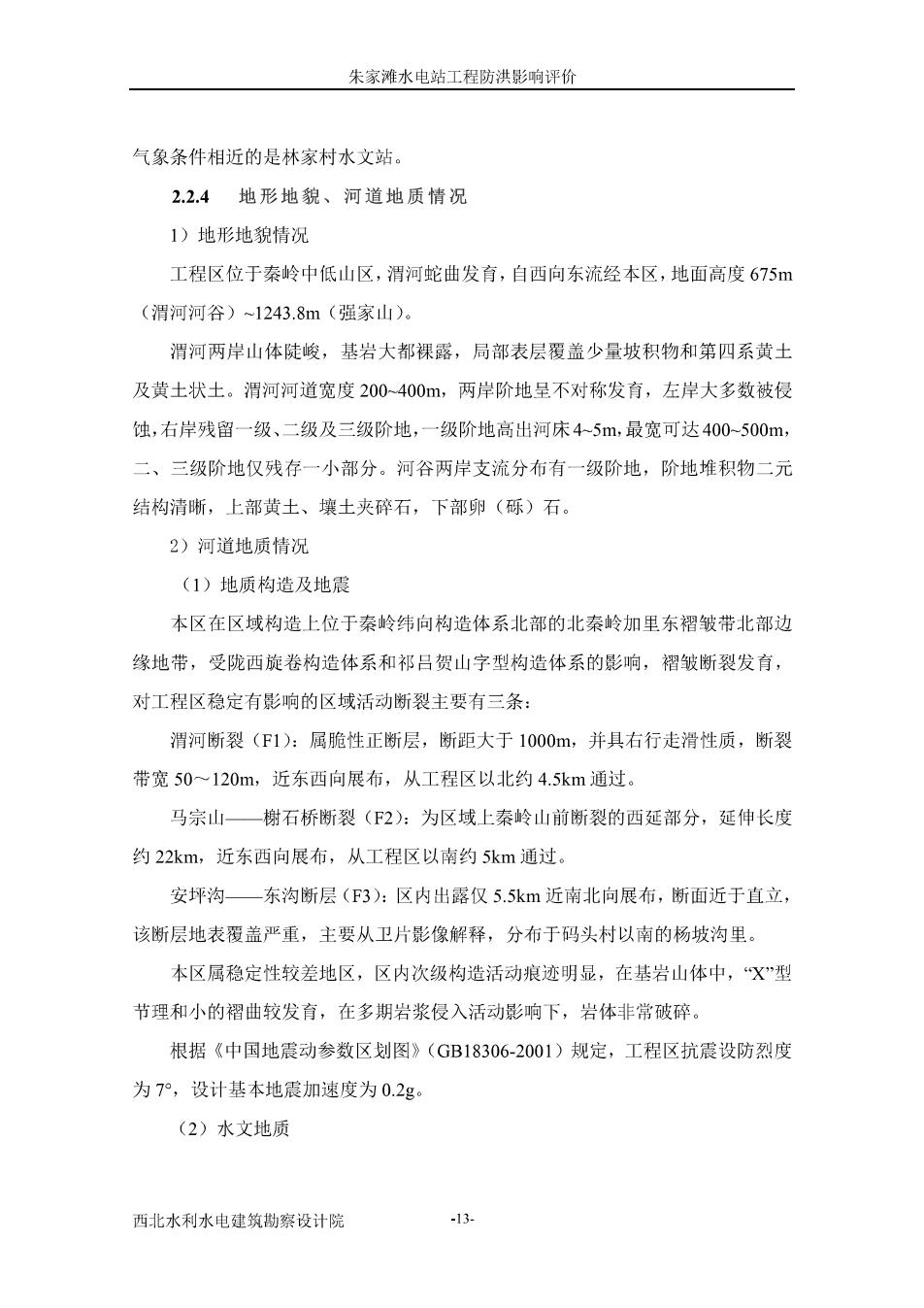

朱家滩水电站工程防洪影响评价 气象条件相近的是林家村水文站。 2.2.4地形地貌、河道地质情况 1)地形地貌情况 工程区位于秦岭中低山区，渭河蛇曲发有，自西向东流经本区，地面高度675m (渭河河谷)~1243.8m(强家山)。 泻河两岸山体陡峻，基岩大都裸露，局部表层覆盖少量坡积物和第四系黄土 及黄土状土。渭河河道宽度200~400m,两岸阶地呈不对称发有，左岸大多数被侵 蚀，右岸残留一级、二级及三级阶地，一级阶地高出河床45m,最宽可达400-500m, 二、三级阶地仅残存一小部分。河谷两岸支流分布有一级阶地，阶地堆积物二元 结构清晰，上部黄土、壤土夹碎石，下部卵（砾）石。 2)河道地质情况 (1)地质构造及地震 本区在区域构造上位于秦岭纬向构造体系北部的北秦岭加里东褶皱带北部边 缘地带，受陇西旋卷构造体系和祁吕贺山字型构造体系的影响，褶皱断裂发有， 对工程区稳定有影响的区域活动断裂主要有三条： 渭河断裂(F1):属脆性正断层，断距大于1000m,并具右行走滑性质，断裂 带宽50~120m,近东西向展布，从工程区以北约4.5km通过。 马宗山一榭石桥断裂(F2):为区域上秦岭山前断裂的西延部分，延伸长度 约22km,近东西向展布，从工程区以南约5km通过。 安坪沟一东沟断层(F3):区内出露仅5.5km近南北向展布，断面近于直立， 该断层地表覆盖严重，主要从卫片影像解释，分布于码头村以南的杨坡沟里。 本区属稳定性较差地区，区内次级构造活动痕迹明显，在基岩山体中，X”型 节理和小的褶曲较发育，在多期岩浆侵入活动影响下，岩体非常破碎。 根据《中国地震动参数区划图》(GB18306-2001)规定，工程区抗震设防烈度 为7°，设计基本地震加速度为0.2g (2)水文地质 西北水利水电建筑物察设计院

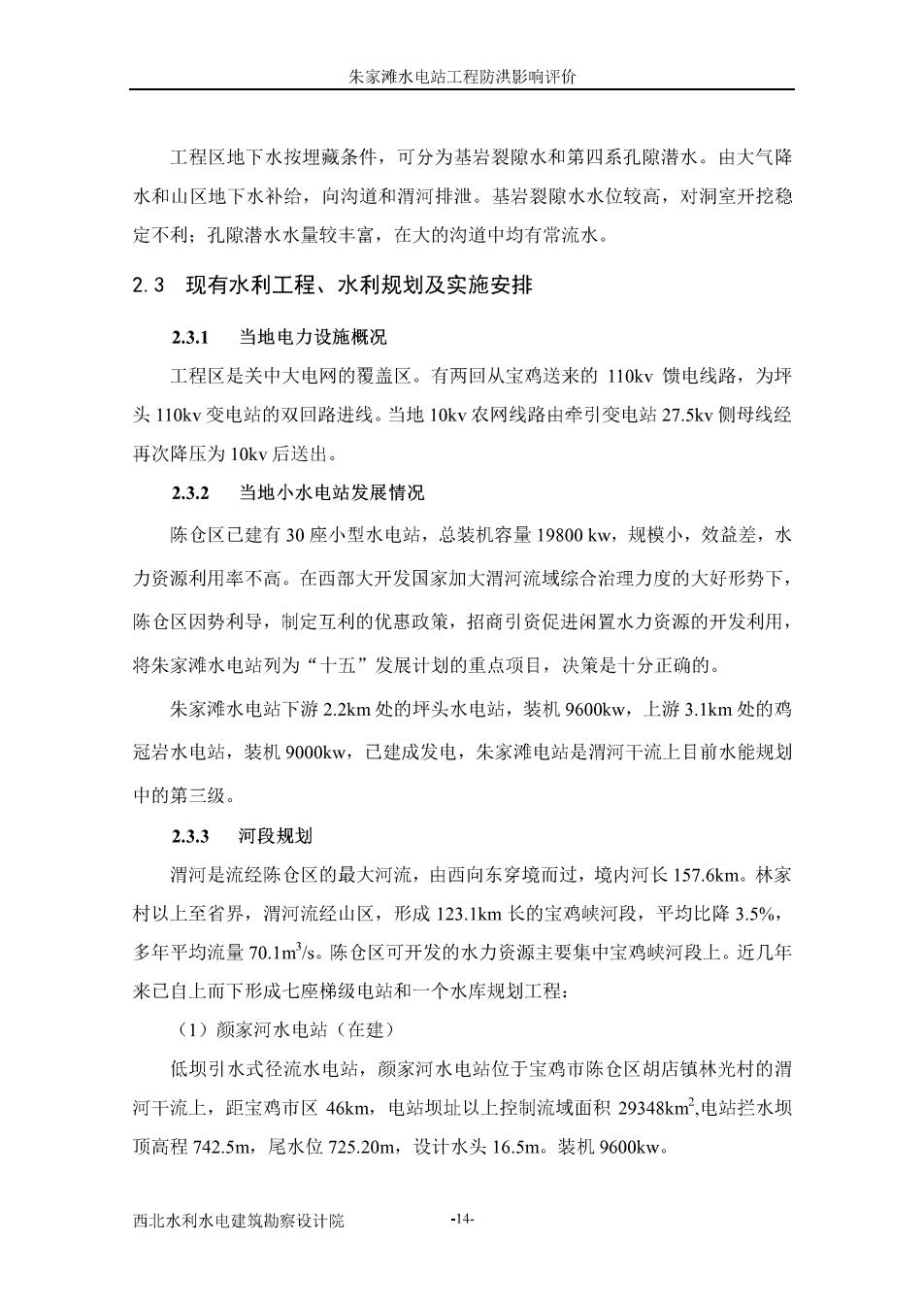

朱家滩水电站工程防洪影响评价 工程区地下水按埋藏条件，可分为基岩裂隙水和第四系孔隙潜水。由大气降 水和山区地下水补给，向沟道和渭河排泄。基岩裂隙水水位较高，对洞室开挖稳 定不利：孔隙潜水水量较丰富，在大的沟道中均有常流水。 2.3现有水利工程、水利规划及实施安排 2.3.1当地电力设施概况 工程区是关中大电网的覆盖区。有两回从宝鸡送来的110kv馈电线路，为坪 头110kv变电站的双回路进线。当地10v农网线路由牵引变电站27.5kv侧母线经 再次降压为10kv后送出。 2.3.2当地小水电站发展情况 陈仓区已建有30座小型水电站，总装机容量19800kw,规模小，效益差，水 力资源利用率不高。在西部大开发国家加大渭河流域综合治理力度的大好形势下， 陈仓区因势利导，制定互利的优忠政策，招商引资促进闲置水力资源的开发利用， 将朱家滩水电站列为“十五”发展计划的重点项目，决策是十分正确的。 朱家滩水电站下游2.2km处的坪头水电站，装机9600kw,上游3.1km处的鸡 冠岩水电站，装机9000kw,己建成发电，朱家滩电站是渭河干流上目前水能规划 中的第三级。 23.3河段规划 渭河是流经陈仓区的最大河流，由西向东穿境而过，境内河长157.6m。林家 村以上至省界，渭河流经山区，形成123.1km长的宝鸡峡河段，平均比降3.5%， 多年平均流量70.1ms。陈仓区可开发的水力资源主要集中宝鸡峡河段上。近几年 来己自上而下形成七座梯级电站和一个水库规划工程： (1)颜家河水电站（在建） 低坝引水式径流水电站，颜家河水电站位于宝鸡市陈仓区胡店镇林光村的渭 河干流上，距宝鸡市区46km,电站坝址以上控制流域面积29348km2,电站拦水坝 顶高程742.5m,尾水位725.20m,设计水头16.5m。装机9600kw。 西北水利水电建筑物察设计院

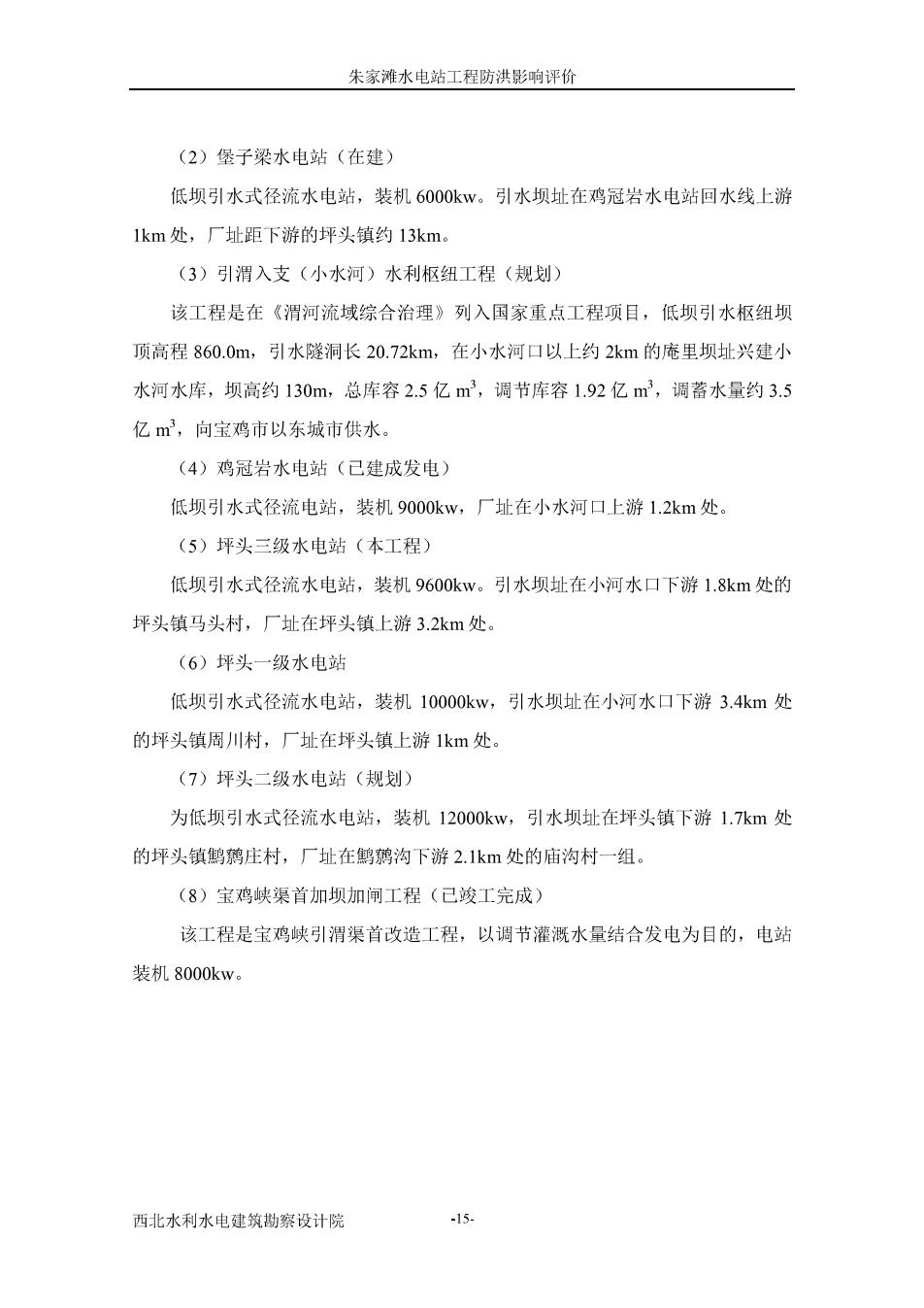

朱家滩水电站工程防洪影响评价 (2)堡子梁水电站（在建） 低坝引水式径流水电站，装机6000kw。引水坝址在鸡冠岩水电站回水线上游 1km处，厂址距下游的坪头镇约13km。 (3)引渭入支（小水河）水利枢纽工程（规划） 该工程是在《渭河流域综合治理》列入国家重点工程项目，低坝引水枢纽坝 顶高程860.0m,引水隧洞长20.72km,在小水河口以上约2km的庵里坝址兴建小 水河水库，坝高约130m,总库容2.5亿m3,调节库容1.92亿m,调蓄水量约3.5 亿m,向宝鸡市以东城市供水。 (4)鸡冠岩水电站（己建成发电） 低坝引水式径流电站，装机9000kw,厂址在小水河口上游1.2km处。 (5)坪头三级水电站（本工程） 低坝引水式径流水电站，装机9600kw。引水坝址在小河水口下游1.8km处的 坪头镇马头村，厂址在坪头镇上游3.2km处。 (6)坪头一级水电站 低坝引水式径流水电站，装机10000kw,引水坝址在小河水口下游3.4km处 的坪头镇周川村，厂址在坪头镇上游1km处。 (7)坪头二级水电站（规划） 为低坝引水式径流水电站，装机12000kw,引水坝址在坪头镇下游1.7km处 的坪头镇鹪鹅庄村，厂址在鹪鹩沟下游2.1km处的庙沟村一组。 (8)宝鸡峡渠首加坝加闸工程（已竣工完成） 该工程是宝鸡峡引渭渠首改造工程，以调节灌溉水量结合发电为目的，电站 装机8000kw。 西北水利水电建筑物察设计院 -15
朱家滩水电站工程防洪影响评价 3河道演变概况 3.1河道历史演变概况 河床演变的基本原理是输沙平衡的破坏，其影响因素主要有来水来沙变化、 出口控制高程变化、河床周界条件变化等。工程只是改变了河床周界条件，对来 水来沙、出口高程均未有改变，在河中设置桥墩，束窄河道，必然使上游产生壅 水，下游流速增大，产生冲刷，造成水沙平衡破坏，但由于河流的自动调节作用， 又会达到新的平衡状态。 (1)山区弯曲型河流在蠕动中，由于左右两个方向的扩展均受到限制，只能 顺着河谷方向平移，弯道下移后，原米位于弯顶的深槽往往在后面留下一条狭长 的尾汉，这样的尾汉本身只是一种暂时性的现象，日久以后，又通过裁弯而再次 行水，变是为细颗粒泥沙所淤废。 (2)河流切入谷坡和阶地的悬崖峭壁以后埋在岸坡前面掏出深槽，这样的深 槽有吸引主流的作用，使水流长期在这里坐弯。而在另一方面，上游的弯道却继 续向下游移动，随着时间的推移，上游的弯道将“S形转变为“Z”形，有相当常的 一段河槽，水流不是指向下游方向，而是斜着穿过河谷向上游方向流动，这样的 畸弯最后将以裁弯而告终，河流切入岸坡后所淘刷出来的粗颗粒泥沙，有时候会 在下游形成心滩或者沙洲。 (3)基于同样的机理，河流常依附一岸，行经很长的距离不脱离，特别是河 谷本身也比较弯曲的时候，河流常常贴着河谷弯顶下首的弧线下泄。 (4)弯曲型河流沿程深槽和浅滩相间，排列十分规律，无论是基岩裸露的河 段，还是卵石河段，同样也分布有深槽和浅滩，山区弯曲河流不同于平原河流的 是在深槽处常有巨型的石块，这些石块是坍塌坠入深槽的，流水无法推动其外移 这在平原河流上自然不可能发生，由此还不难推论，如果河床物质组成过粗，则 深槽一浅滩地形就难以形成，而JP.Miller对山区河流进行长期观察，发现如果 河床由漂石或更粗的物质组成，就不存在深槽—浅滩地形。 西北水利水电建筑物察设计院 6
