朱家滩水电站工程防洪影响评价 把资源优势转化为经济优势，确定新的经济增长点，带领群众实现奔小康日标。 宝鸡市和陈仓区政府确定朱家滩水电站工程为招商引资项日，并为该项日的建设 提供了多项优惠政策和方便条件。 1.2评价依据 (1)法律依据： 1.《中华人民共和国水法》： 2.《中华人民共和国防洪法》： 3.《中华人民共和国河道管理条例》： 4水利部、国家计委水政[1992]7号《河道管理范围内建设项目管理的有关规 定》： 5.《河道堤防工程管理通则》，1980.10； 6.水利部办公厅文件办建管[2004]109号《河道管理范围内建设项目防洪 评价报告编制导则（试行）》 (2)防洪评价技术标准依据 1、中华人民共和国国家标准《防洪标准》GB50201-94: 2、中华人民共和国国家标准《水位观测标准》： 3、中华人民共和国国家标准《河流流量测验规范》： 4、中华人民共和国行业标准《水利工程水利计算规范》(SL104-95): 5、中华人民共和国国家标准《水利水电工程设计洪水计算规范》(SL44-93): 6、中华人民共和国国家标准《堤防工程设计规范》(GB50286-98): 7、中华人民共和国国家标准《水利水电工程等级划分及防洪标准》 (SL252-2000): 8、陕西省宝鸡峡水利水电设计院《宝鸡市朱家滩水电站可行性研究报告》 1.3技术路线及工作内容 根据项目合同和工作大纲，本项目技术路线及研究内容包括： 西北水利水电建筑物察设计院 2

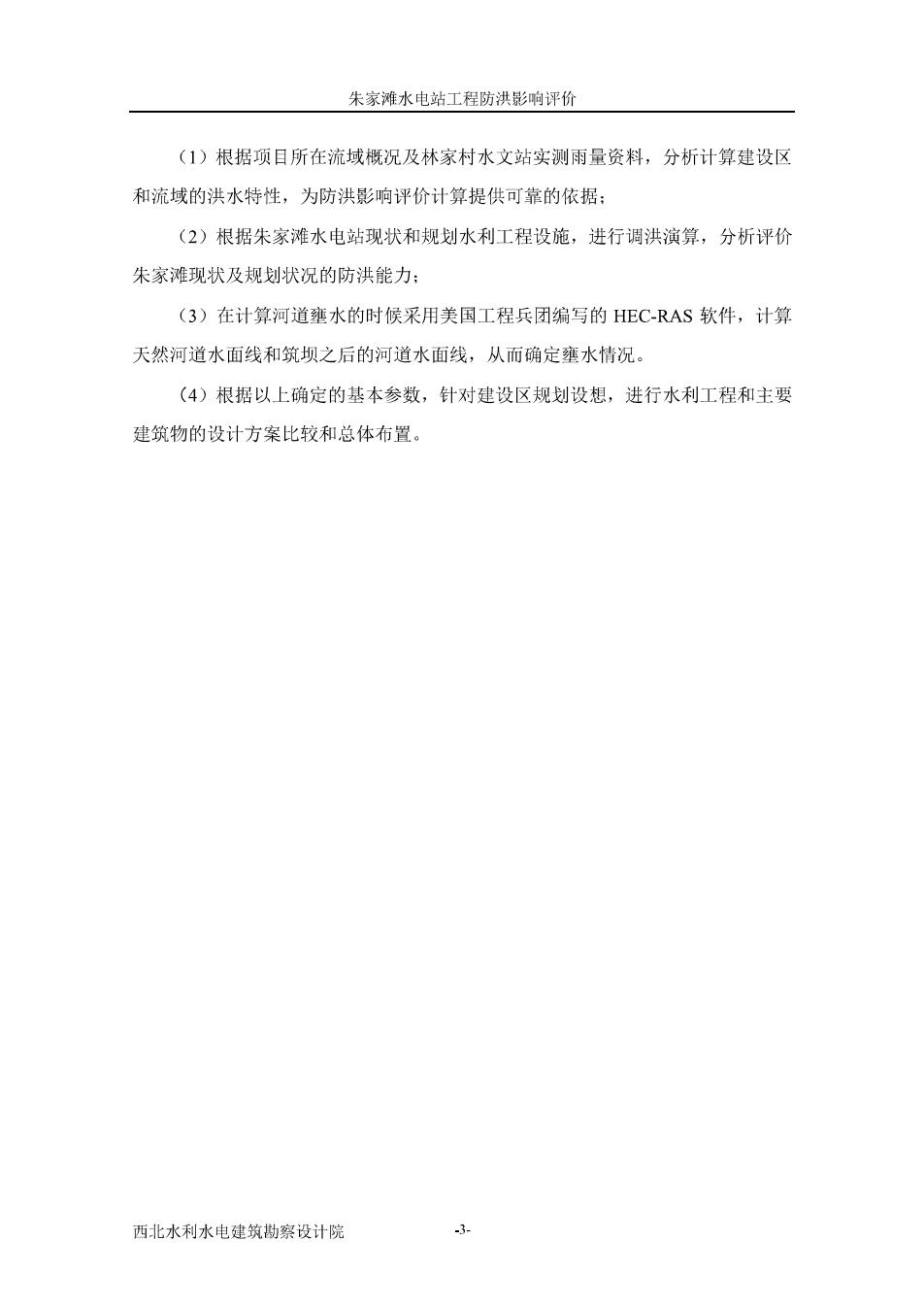

朱家滩水电站工程防洪影响评价 (1)根据项日所在流域概况及林家村水文站实测雨量资料，分析计算建设区 和流域的洪水特性，为防洪影响评价计算提供可靠的依据： (2)根据朱家滩水电站现状和规划水利工程设施，进行调洪演算，分析评价 朱家滩现状及规划状况的防洪能力： (3)在计算河道壅水的时候采用美国工程兵团编写的HEC-RAS软件，计算 天然河道水面线和筑坝之后的河道水面线，从而确定壅水情况。 (4)根据以上确定的基本参数，针对建设区规划设想，进行水利工程和主要 建筑物的设计方案比较和总体布置。 西北水利水电建筑勘察设计院
朱家滩水电站工程防洪影响评价 2基本情况 2.1建设项目概括 2.1.1工程概况 渭河流经甘肃、宁夏、陕西三省（区），甘肃省境内流域面积占林家村以上总 面积的87.59%，宁夏占11.07%，陕西境内占1.3%。陕西境内渭河干流长502km, 流域面积3.32万km2,分别占渭河全长和总流域面积的61.4%和53.2%。它是关中 地区最主要的地表水资源河流。 宝鸡峡林家村引水枢纽以上陕西境内渭河干流长70km,平均比降3.5%， 地处深山峡谷，河道蜿蜒曲折，蕴藏着丰富的水能资源，朱家滩是该段渭河干流 上的梯级开发中的水电站之一，电站坝址以上控制流域面积是29874.80km2。 工程南靠310国道，北邻陇海铁路对外交通便利、快捷。110kv输电线路和 1kv供电线路均通过或到达电站区域，电站并网和施工用电方便。河道中工程建 设所需的石子、砂子储量丰富，可以就近采用，而邻近的山体均为花岗岩，亦可 就地开采使用。因此，地材价格低，可降低工程造价。有线电话已到达工程所在 地附近，通讯工程造价低。由于陇海复线和310国道施工时建有大量临设，稍加 修整即可使用，也可降低临设费用。 总之，该水电站的开发建设和经营管理所需的基本条件已经具备。 随着改革开放的深入发展，经过20多年的建设，当地经济也得到了长足的发 展，但与东部、南部省市相比，与全国平均水平相比仍有较大的差距。在中央西 部大开发战略决策感召下，宝鸡市各县（区）、乡各级政府，决心开发当地资源， 把资源优势转化为经济优势，确定新的经济增长点，带领群众实现奔小康目标。 宝鸡市和陈仓区政府确定朱家滩水电站工程为招商引资项目，并为该项目的建设 提供了多项优惠政策和方便条件。 212工程地质 朱家滩电站工程区无大的地质构造。 西北水利水电建筑物察设计院
朱家滩水电站工程防洪影响评价 坝址处河道为砂卵石覆盖层，基岩埋深17~26.7m,其岩性为花岗岩：两岸坝 肩为花岗岩山体，坝基摩擦系数为0.45~0.5。该段河谷宽150~300m,常水河靠 右岸发有，宽38~45m,河床高程679~683m,河漫滩表面高程682.31~686.59m, 河床漫滩堆积的卵石层厚度13.0~22.1m。左坝肩山坡岩石体裸露，坡面倾角40~ 50度。右坝山坡高程687.0m以下岩体裸露，岸坡陡立，以上为黄土斜坡，坡面角 度20度左右，无不良物理地质现象。 工程区抗震设防烈度为7度，基本地震加速度为0,2g。建筑场地类别为Ⅱ类。 流域地形地貌大致可分为三种类型区： 1,黄土丘陵沟壑区：主要分布在流域中部、西部和北部，共17372m2,占总 流域面积67.5%。其特点是黄土深厚，土质松软，丘陵起伏，沟壑纵横，植被稀少， 暴雨集中，干早频繁，是水土流失严重区。 2.土石山区：分布在流域东部和南部的边缘地带，一般宽度为10~20km,流 域面积6553km2,占总流域面积25.6%。该区山势宏伟，形势险要，多为稀疏稍林， 岩石露头多，高寒阴湿，多年平均降水量为600~700nmm,无霜期短，水土流失比 较轻。 3.河谷川台区：共1783km2,占总流域面积6.9%。主要分布在渭河干支流的 中、下游地带，一般宽度为1~2km。该区土地平坦、肥沃，气势温和，无霜期较 长，水利、交通条件良好，是农业和工业基地区。 21.3工程任务和规模 (1)任务 修建朱家滩水电站，充分开发利用当地水能资源，带动当地经济发展；电站 发电输入国家电网，在增加当地电力电量的同时，电站也取得一定的经济效益。 (2)规模 朱家滩是座低坝引水式电站，有日调蓄能力。 电站拦水坝顶高程686.0m,尾水位675.74m,设计水头13.4m。根据长系列资 料分析确定典型年逐日计算出力和发电量，最终确定装机容量为9600kw,多年平 西北水利水电建筑物察设计院

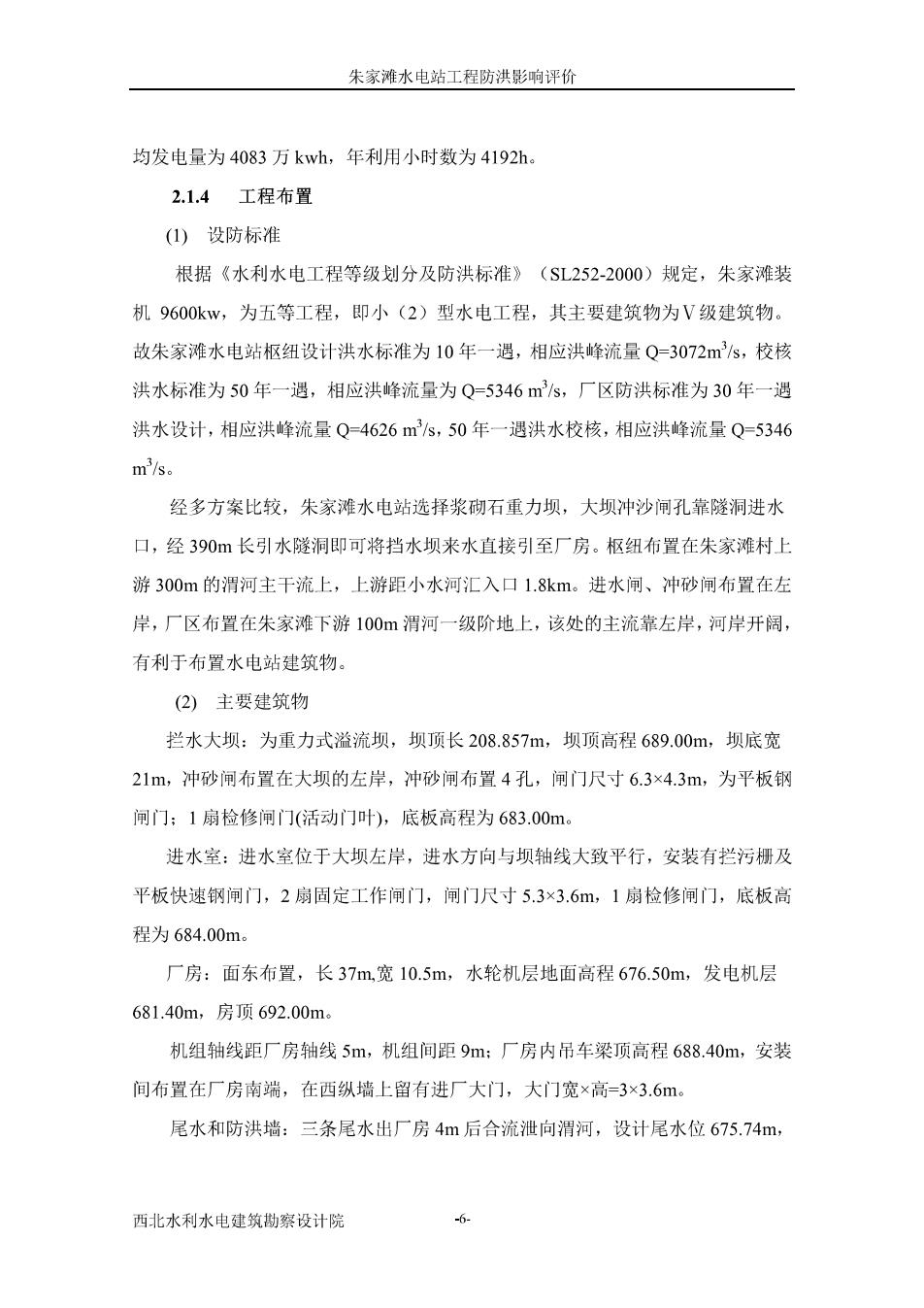

朱家滩水电站工程防洪影响评价 均发电量为4083万kwh,年利用小时数为4192h。 2.1.4工程布置 (1)设防标准 根据《水利水电工程等级划分及防洪标准》(SL252-2000)规定，朱家滩装 机9600kw,为五等工程，即小(2)型水电工程，其主要建筑物为V级建筑物。 故朱家滩水电站枢纽设计洪水标准为10年一遇，相应洪峰流量Q-3072m3/s,校核 洪水标准为50年一遇，相应洪峰流量为Q=5346m3s,厂区防洪标准为30年一過 洪水设计，相应洪峰流量Q-4626m2/s,50年一遇洪水校核，相应洪峰流量Q5346 m3/s。 经多方案比较，朱家滩水电站选择浆砌石重力坝，大坝冲沙闸孔靠隧洞进水 口，经390m长引水隧洞即可将挡水坝来水直接引至厂房。枢纽布置在朱家滩村上 游300m的滑河主干流上，上游距小水河汇入口1.8km。进水闸、冲砂闸布置在左 岸，厂区布置在朱家滩下游100m消河一级阶地上，该处的主流靠左岸，河岸开阔， 有利于布置水电站建筑物。 (2)主要建筑物 拦水大坝：为重力式溢流坝，坝顶长208.857m,坝顶高程689.00m,坝底宽 21m,冲砂闸布置在大坝的左岸，冲砂闸布置4孔，闸门尺寸6.3×4.3m,为平板钢 闸门：1扇检修闸门（活动门叶），底板高程为683.00m。 进水室：进水室位于大坝左岸，进水方向与坝轴线大致平行，安装有拦污栅及 平板快速钢闸门，2扇固定工作闸门，闸门尺寸5.3×3.6m,1扇检修闸门，底板高 程为684.00m. 厂房：面东布置，长37m宽10.5m,水轮机层地面高程676.50m,发电机层 681.40m,房顶692.00m。 机组轴线距厂房轴线5m,机组间距9m:厂房内吊车梁顶高程688.40m,安装 间布置在厂房南端，在西纵墙上留有进厂大门，大门宽×高=3×3.6m。 尾水和防洪墙：三条尾水出厂房4m后合流泄向渭河，设计尾水位675.74m, 西北水利水电建筑物察设计院
