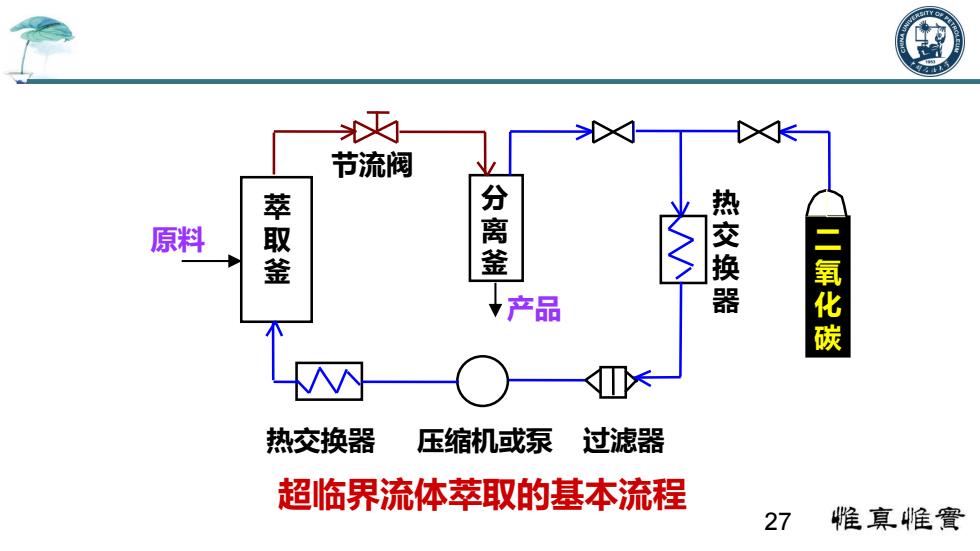

X- 长 节流阀 分 原料 萃取 热交换器 产品 二氧化碳 热交换器 压缩机或泵 过滤器 超临界流体萃取的基本流程 27 惟真帷實
超临界流体萃取的基本流程 分 离 釜 萃 取 釜 二 氧 化 碳 热交换器 压缩机或泵 过滤器 热 交 换 产品 器 节流阀 原料 27

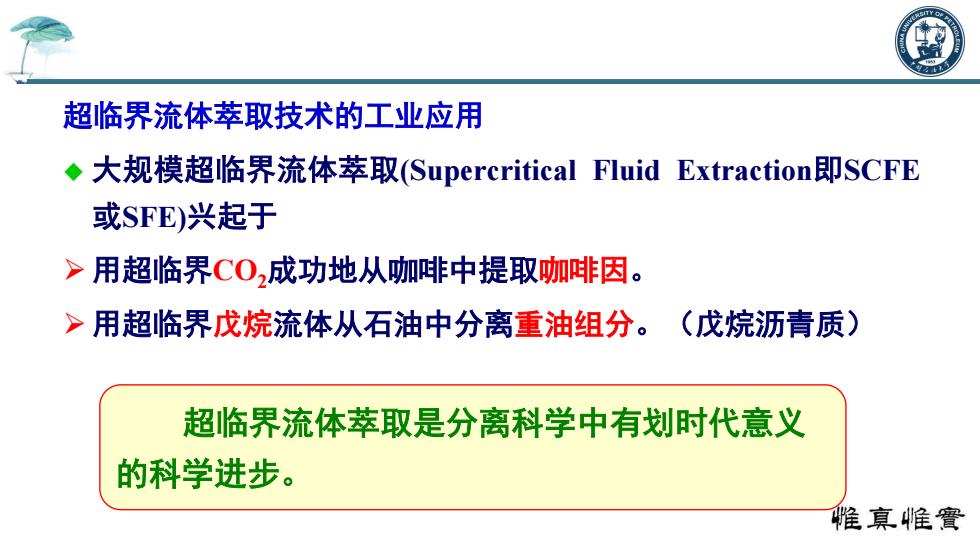

超临界流体萃取技术的工业应用 ◆大规模超临界流体萃取(Supercritical Fluid Extraction即SCFE 或SFE)兴起于 >用超临界CO,成功地从咖啡中提取咖啡因。 >用超临界戊烷流体从石油中分离重油组分 。（戊烷沥青质) 超临界流体萃取是分离科学中有划时代意义 的科学进步。 雅真帷實
超临界流体萃取技术的工业应用 大规模超临界流体萃取(Supercritical Fluid Extraction即SCFE 或SFE)兴起于 用超临界CO2成功地从咖啡中提取咖啡因。 用超临界戊烷流体从石油中分离重油组分。（戊烷沥青质） 超临界流体萃取是分离科学中有划时代意义 的科学进步

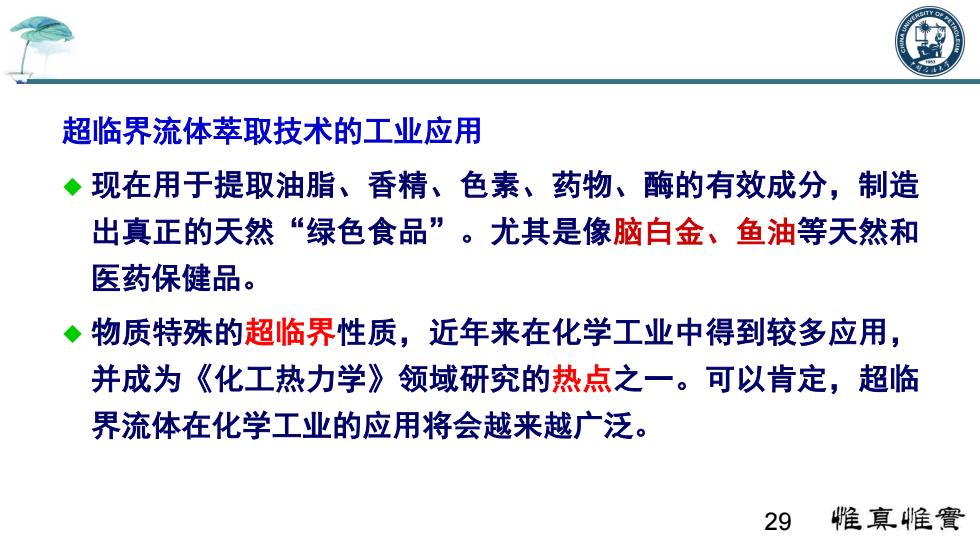

超临界流体萃取技术的工业应用 ◆现在用于提取油脂、香精、色素、药物、酶的有效成分，制造 出真正的天然“绿色食品”。尤其是像脑白金、鱼油等天然和 医药保健品。 ◆物质特殊的超临界性质，近年来在化学工业中得到较多应用， 并成为《化工热力学》领域研究的热点之一。可以肯定，超临 界流体在化学工业的应用将会越来越广泛。 29 惟真帷實
超临界流体萃取技术的工业应用 现在用于提取油脂、香精、色素、药物、酶的有效成分，制造 出真正的天然“绿色食品” 。尤其是像脑白金、鱼油等天然和 医药保健品。 物质特殊的超临界性质，近年来在化学工业中得到较多应用， 并成为《化工热力学》领域研究的热点之一。可以肯定，超临 界流体在化学工业的应用将会越来越广泛。 29

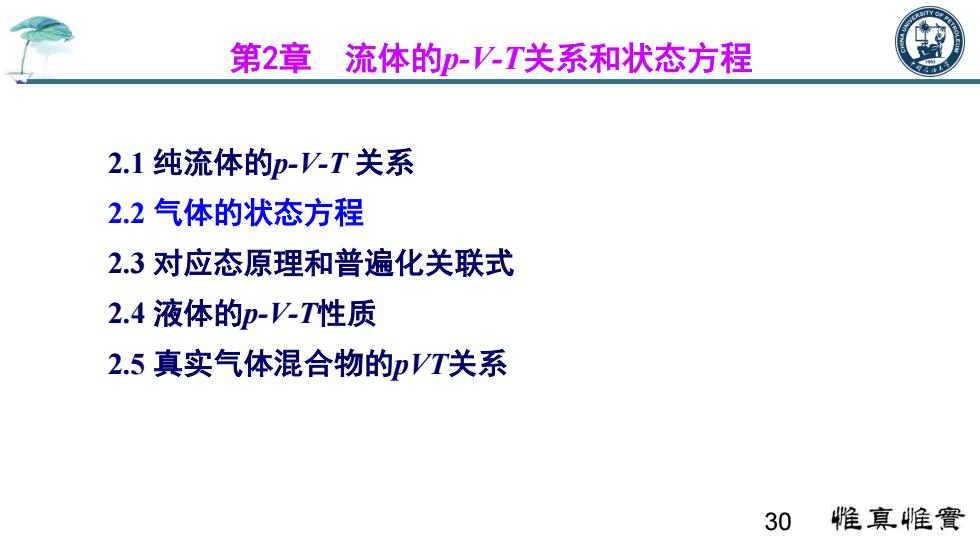

第2章 流体的p-VT关系和状态方程 2.1纯流体的p-VT关系 2.2气体的状态方程 2.3对应态原理和普遍化关联式 2.4液体的p-V-T性质 2.5真实气体混合物的pVT关系 30 膣真帷實
第2章 流体的p-V-T关系和状态方程 2.1 纯流体的p-V-T 关系 2.2 气体的状态方程 2.3 对应态原理和普遍化关联式 2.4 液体的p-V-T性质 2.5 真实气体混合物的pVT关系 30

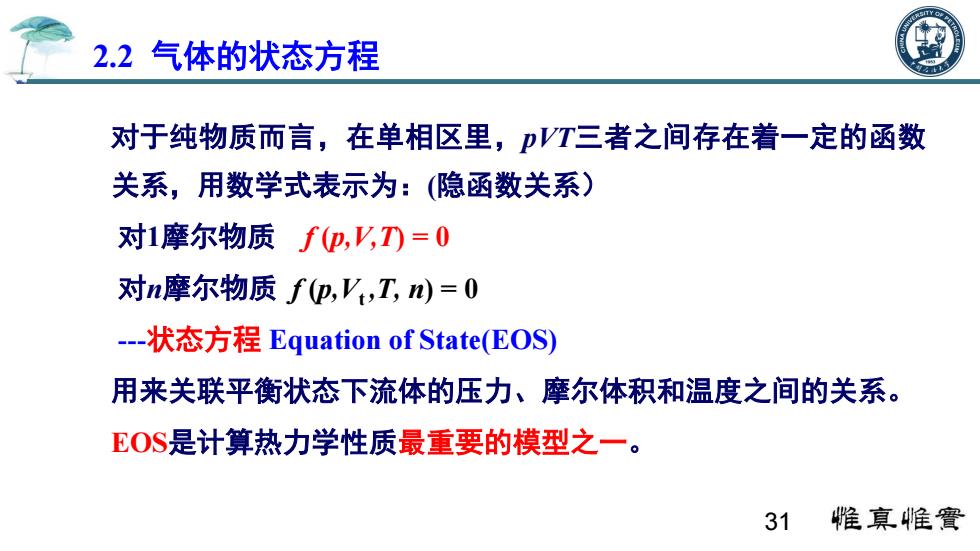

2.2气体的状态方程 对于纯物质而言，在单相区里，VT三者之间存在着一定的函数 关系，用数学式表示为：（隐函数关系） 对1摩尔物质f(p,V,T=0 对n摩尔物质f(p,V,T,m)=0 -状态方程Equation of State(EOS) 用来关联平衡状态下流体的压力、摩尔体积和温度之间的关系。 EOS是计算热力学性质最重要的模型之一。 31 惟真帷實
2.2 气体的状态方程 对于纯物质而言，在单相区里，pVT三者之间存在着一定的函数 关系，用数学式表示为：(隐函数关系） 对1摩尔物质 f (p,V,T) = 0 对n摩尔物质 f (p,Vt ,T, n) = 0 -状态方程 Equation of State(EOS) 用来关联平衡状态下流体的压力、摩尔体积和温度之间的关系。 EOS是计算热力学性质最重要的模型之一。 31
