有方碧州大学第三附属医院 广东省骨科研究院 四.运动系统超声检查常见伪像 各向异性： 多见于肌腱、韧带、神经与肌肉组织 由于声束不能同时保持与肌腱各部分纤维呈垂直 方向，形成肌腱的回声强弱不等，甚至低至无回声； 解决改善方法：改变探头方向，调整声束入射角
四.运动系统超声检查常见伪像 各向异性： 多见于肌腱、韧带、神经与肌肉组织 由于声束不能同时保持与肌腱各部分纤维呈垂直 方向，形成肌腱的回声强弱不等，甚至低至无回声； 解决改善方法：改变探头方向，调整声束入射角
有方碧件大学第三附属医院 广东省骨科研究院 各向异性： A.冈上肌腱(S远段长轴切面，由于声束不垂直于肌腱出现各向异 性伪像而呈低回声（弯箭） B.调整探头位置使肌腱垂直于声束后可消除该伪像。H肱骨
各向异性： A.冈上肌腱（S)远段长轴切面，由于声束不垂直于肌腱出现各向异 性伪像而呈低回声（弯箭） B.调整探头位置使肌腱垂直于声束后可消除该伪像。H.肱骨
有方碧州大学第三附属医院 广东省骨科研究院 五.正常声像图 骨骼 ■b.肌肉、肌腱 ■C. 韧带 ■d. 神经 ■e. 滑囊
五.正常声像图 a. 骨骼 b. 肌肉、肌腱 c. 韧带 d. 神经 e. 滑囊

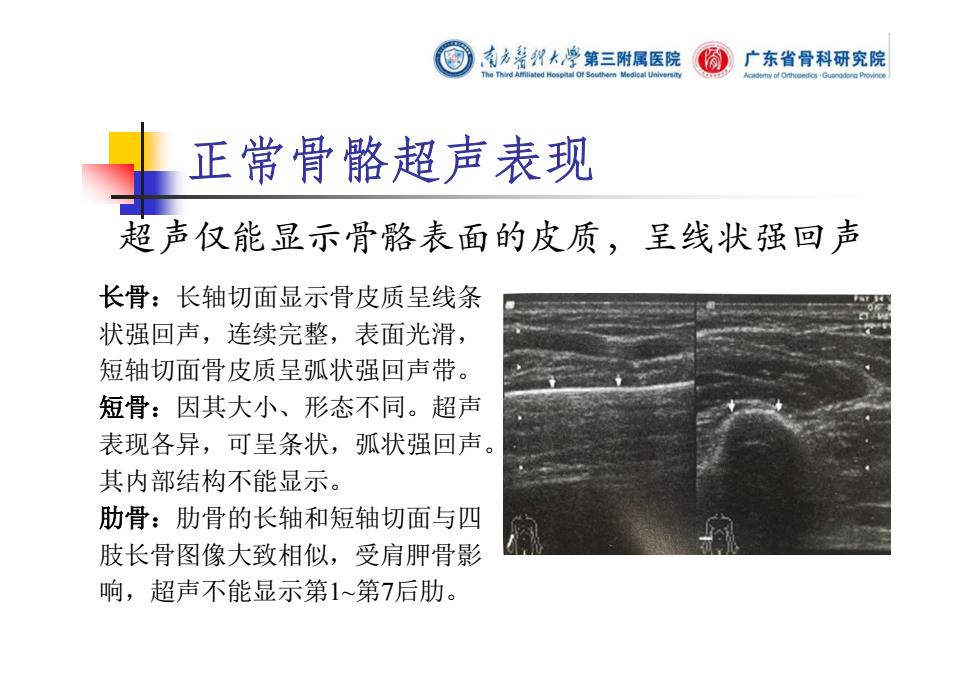

有方碧件大学第三附属医院 广东省骨科研究院 正常骨骼超声表现 超声仅能显示骨骼表面的皮质，呈线状强回声 长骨：长轴切面显示骨皮质呈线条 状强回声，连续完整，表面光滑， 短轴切面骨皮质呈弧状强回声带。 短骨：因其大小、形态不同。超声 表现各异，可呈条状，弧状强回声。 其内部结构不能显示。 肋骨：肋骨的长轴和短轴切面与四 肢长骨图像大致相似，受肩胛骨影 响，超声不能显示第1~第7后肋
正常骨骼超声表现 长骨：长轴切面显示骨皮质呈线条 状强回声，连续完整，表面光滑， 超声仅能显示骨骼表面的皮质，呈线状强回声 状强回声，连续完整，表面光滑， 短轴切面骨皮质呈弧状强回声带。 短骨：因其大小、形态不同。超声 表现各异，可呈条状，弧状强回声。 其内部结构不能显示。 肋骨：肋骨的长轴和短轴切面与四 肢长骨图像大致相似，受肩胛骨影 响，超声不能显示第1~第7后肋
有方碧州大学第三附属医院 广东省骨科研究院 骨皮质呈强回声，显示为明亮的平滑线，后方伴声影及混响回声。当探 头垂直于骨表面扫查时，骨皮质的亮度和细节清晰度最大。由于骨皮质 的声阻抗较高，无法通过超声检查深层次的骨结构
骨皮质呈强回声，显示为明亮的平滑线，后方伴声影及混响回声。当探 头垂直于骨表面扫查时，骨皮质的亮度和细节清晰度最大。由于骨皮质 的声阻抗较高，无法通过超声检查深层次的骨结构
