3。贝氏体组织的强度、塑性和韧性 C.贝氏体铁素体亚结构的强化作用 贝氏体铁素体的位错密度：1012~1013(m2) [1]位错密度与相变温度 有关，相变温度越低， 位错密度越高，对强度 20 的贡献越大。 [2]上贝氏体中位错的强 10 10u 化效应小于下贝氏体中 的位错强化效应，前者 约为后者的一半。 0 转变温返() 图 贝氏体相变温度（位错密 度)对流变应力的影响
C.贝氏体铁素体亚结构的强化作用 3. 贝氏体组织的强度、塑性和韧性 贝氏体铁素体的位错密度：10121013 (m-2) [1]位错密度与相变温度 有关，相变温度越低， 位错密度越高，对强度 的贡献越大。 [2]上贝氏体中位错的强 化效应小于下贝氏体中 的位错强化效应，前者 约为后者的一半。 图 贝氏体相变温度(位错密 度)对流变应力的影响

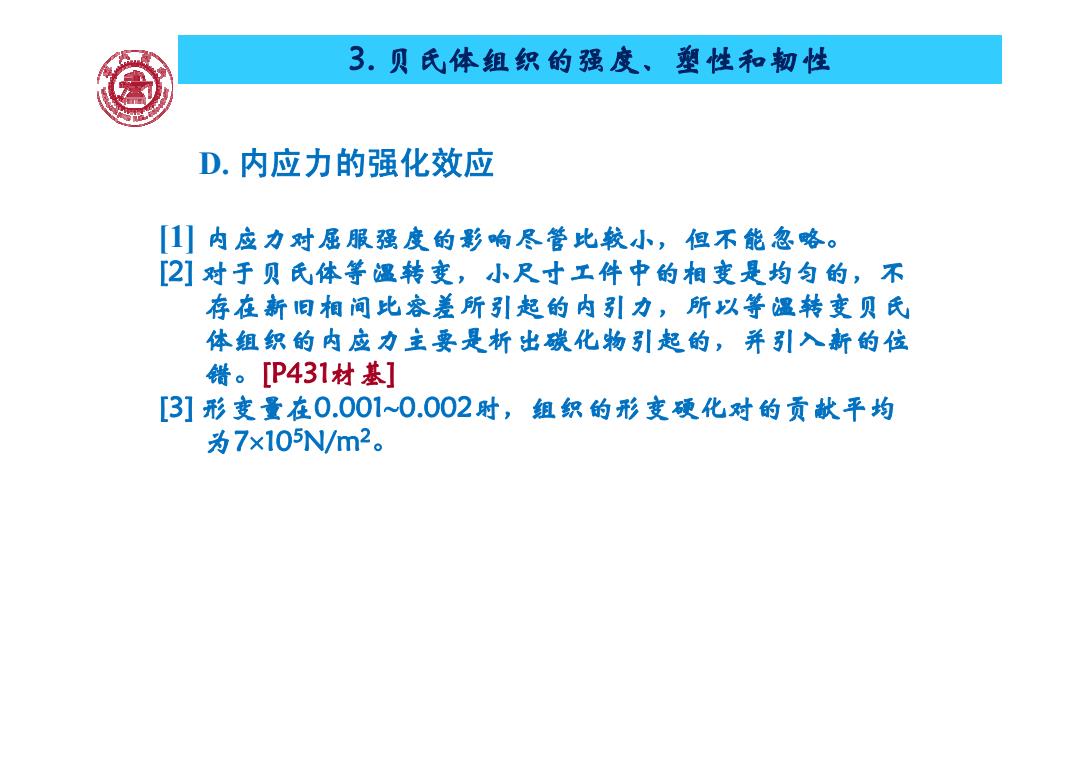

3。贝氏体组织的强度、塑性和韧性 D.内应力的强化效应 [1】内应力对屈服强度的影响尽管比较小，但不能忽略。 [2]对于贝氏体等温转变，小尺寸工件中的相变是均匀的，不 存在新旧相间比容差所引起的内引力，所以等湿转变贝氏 体组织的内应力主要是析出碳化物引起的，并引入新的位 错。[P431材基] [3]形变量在0.0010.002时，组织的形变硬化对的贡献平均 为7×105N/m2
3. 贝氏体组织的强度、塑性和韧性 D. 内应力的强化效应 [1] 内应力对屈服强度的影响尽管比较小，但不能忽略。 [2] 对于贝氏体等温转变，小尺寸工件中的相变是均匀的，不 存在新 容差 内 存在新旧相间比容差所引起的 内引力，所以等 转变 温 贝氏 体组织的内应力主要是析出碳化物引起的，并引入新的位 错 。[P431材基 ] [3] 形变量在0.001 0.002时，组织的形变硬化对的贡献平均 为7 10 5N/m 2
3。贝氏体组织的强度、塑性和韧性 [E]贝氏体碳化物的强化效应 上贝氏体中碳化物：条状 下贝氏体中碳化物：粒状（近似） 碳化物形态的改变导致其有效 问距的改变，从而引起强度的 改变。 假设球状碳化物粒子直径为D, 其间距为： λ'=λ-D: t=t+4aubF/X; 式中的F=入/入'.对于条状碳化 上贝氏体 下贝氏体 物： F可用下式计算： 图贝氏体组织碳化物分布 F=1+s/; 示意图 式中S表示碳化物的平均长度
[E]贝氏体碳化物的强化效应 3. 贝氏体组织的强度、塑性和韧性 上贝氏体中碳化物：条状 下贝氏体中碳化物：粒状(近似) [E]贝氏体碳化物的强化效应 下贝氏体中碳化物：粒状(近似) 碳化物形态的改变导致其有效 间距的改变，从而引起强度的 改变。 假设球状碳化物粒子直径为D, 其间距为： =-D; = 1+4bF/; 式中的F= / . 对于条状碳化 物： F可用下式计算： F=1+s/ ; 图 贝氏体组织碳化物分布 F 1+s/ 示意图 式中s表示碳化物的平均长度
