新疆大学精品课程 《织造学》电子课件 图7-20织机卷取机构 2025/1/3 第九章卷取与送经
新疆大学精品课程 《织造学》电子课件 2025/1/3 第九章 卷 取 与 送 经 7

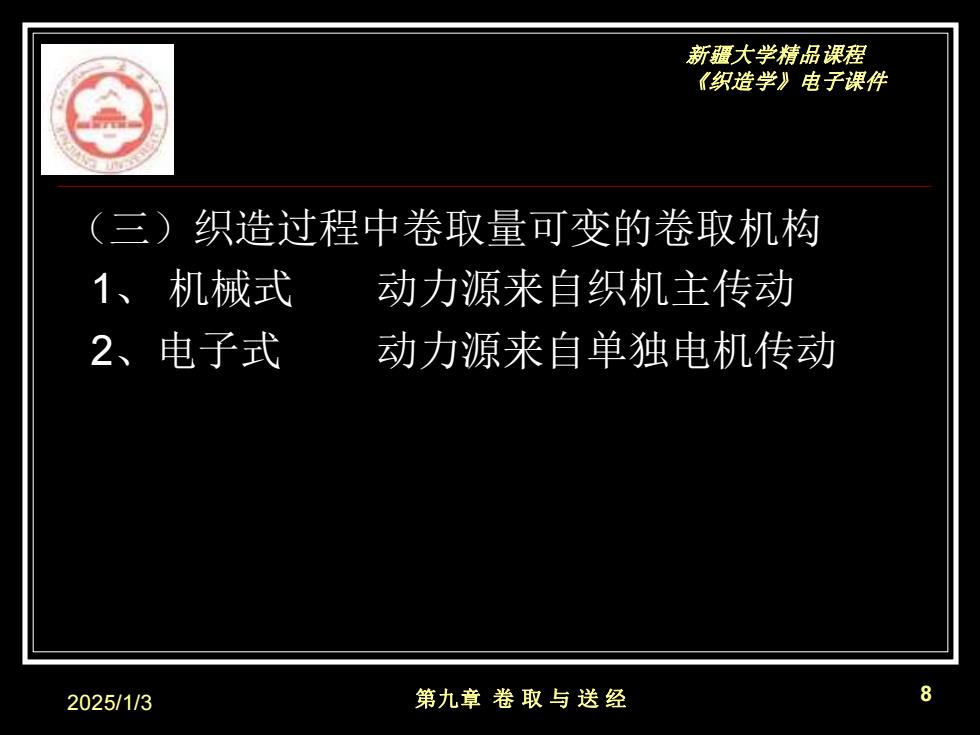

新疆大学精品课程 《织造学》电子课件 (三)织造过程中卷取量可变的卷取机构 1、机械式 动力源来自织机主传动 2、电子式 动力源来自单独电机传动 2025/113 第九章卷取与送经 8
新疆大学精品课程 《织造学》电子课件 2025/1/3 第九章 卷 取 与 送 经 8 （三）织造过程中卷取量可变的卷取机构 1、 机械式 动力源来自织机主传动 2、电子式 动力源来自单独电机传动
新疆大学精品课程 《织造学》电子课件 1、机械式 冲击 子M 布面游动（较轻 ) 实现停卷作用 2025/1/3 第九章卷取与送经 9
新疆大学精品课程 《织造学》电子课件 2025/1/3 第九章 卷 取 与 送 经 9 1、 机械式 冲击 布面游动（较轻 ） 实现停卷作用
新疆大学精品课程 《织造学》电子课件 2、电子式： 控制直流伺服电动机的电压，改 变电动机的转速，实现纬密的变化。 优点： (1)不需要变换齿轮，省略了大量变换齿轮的储 备与管理，同时改变纬茂密变得十分地方便。 (2)纬密的变化是无级的，能准确地满足织物的 纬密设计要求。 (3)织造过程中不仅能定量卷取停卷，还可根据 要求改变卷取量，形成织物的各种外观。 2025/1/3 第九章卷取与送经 10
新疆大学精品课程 《织造学》电子课件 2025/1/3 第九章 卷 取 与 送 经 10 2、电子式： 控制直流伺服电动机的电压，改 变电动机的转速,实现纬密的变化。 优点： （1）不需要变换齿轮，省略了大量变换齿轮的储 备与管理，同时改变纬茂密变得十分地方便。 （2） 纬密的变化是无级的，能准确地满足织物的 纬密设计要求。 （3）织造过程中不仅能定量卷取停卷，还可根据 要求改变卷取量，形成织物的各种外观

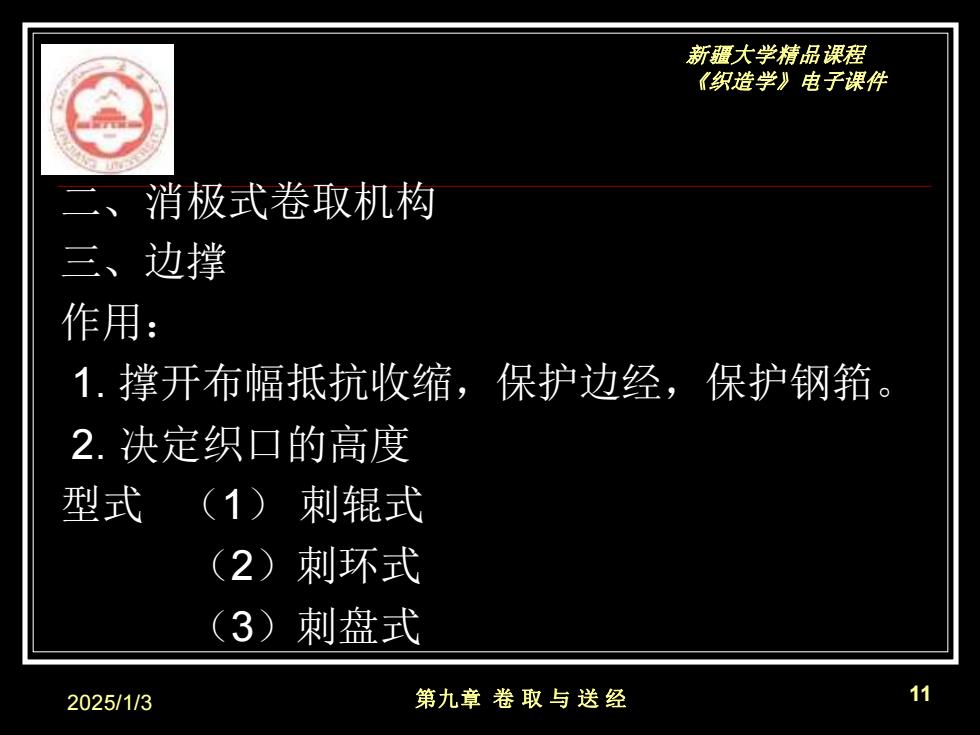

新疆大学精品课程 《织造学》电子课件 一、 消极式卷取机构 三、边撑 作用： 1.撑开布幅抵抗收缩，保护边经，保护钢筘。 2.决定织口的高度 型式 (1)刺辊式 (2)刺环式 (3)刺盘式 2025/1/3 第九章卷取与送经 11
新疆大学精品课程 《织造学》电子课件 2025/1/3 第九章 卷 取 与 送 经 11 二、消极式卷取机构 三、边撑 作用： 1. 撑开布幅抵抗收缩，保护边经，保护钢筘。 2. 决定织口的高度 型式 （1） 刺辊式 （2）刺环式 （3）刺盘式
