5.2基本RS触发器 5.2.1基本RS触发器 1.电路结构与逻辑符号 反馈 G 输入端 输出端 逻辑符号 由两个与非门通过反馈构成 以Q端的状态表示触发器状态：Q=1即触发器为状态1 Q=0即触发器为状态0
6 5.2.1基本RS触发器 SD & Q Q & RD G1 G2 S Q R Q 反馈 输入端 输出端 由两个与非门通过反馈构成 逻辑符号 1. 电路结构与逻辑符号 以Q端的状态表示触发器状态：Q=1即触发器为状态1 5.2 基本RS触发器 Q=0即触发器为状态0

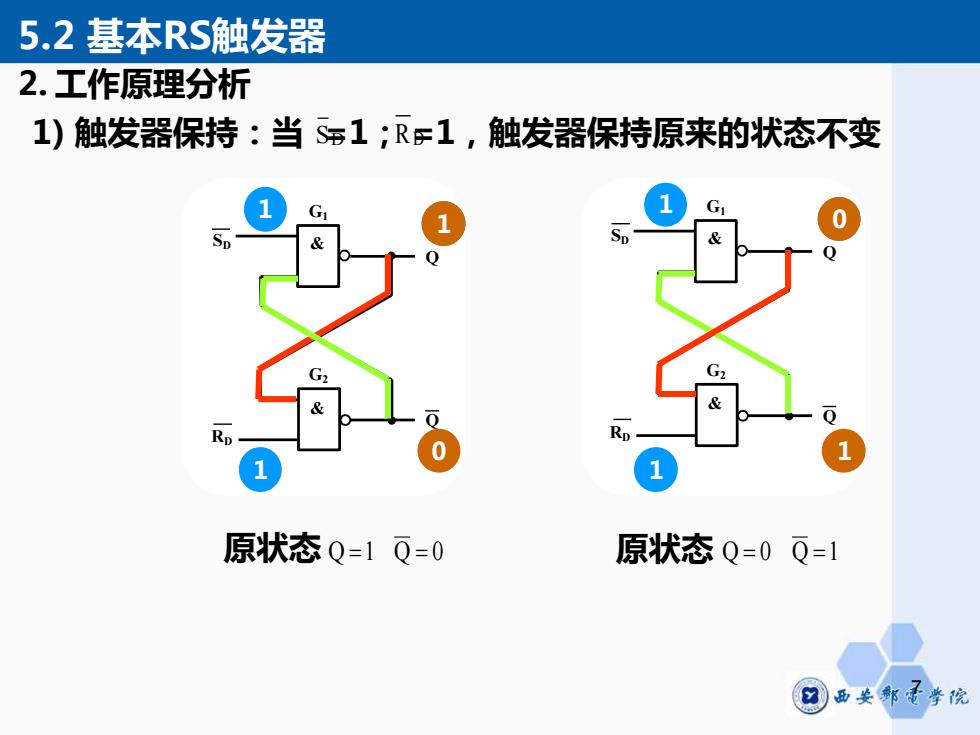

5.2基本RS触发器 2.工作原理分析 1)触发器保持：当S1;Rs1,触发器保持原来的状态不变 原状态Q=1Q=0 原状态Q=0Q=1
7 2. 工作原理分析 SD & Q Q & RD G1 G2 1 1 SD & Q Q & RD G1 G2 1 0 0 1 1 1 原状态 Q =1 Q = 0 原状态 Q = 0 Q =1 1) 触发器保持：当 S =1 D ； R =1 D ，触发器保持原来的状态不变 5.2 基本RS触发器
5.2基本RS触发器 2) 触发器置1：当0；际1，无论触发器原状态如何， 都会转变为1态 原状态Q=1 原状态Q=0
8 SD & Q Q & RD G1 G2 0 1 SD & Q Q & RD G1 G2 原状态Q=1 原状态Q=0 1 0 0 1 0 1 1 0 2) 触发器置1： 当 =0； =1，无论触发器原状态如何， 都会转变为1态 SD R D 5.2 基本RS触发器
5.2基本RS触发器 3)触发器置0：当元1；0，无论触发器原状态如何， 都会转变为0态 原状态Q=X
9 SD & Q Q & RD G1 G2 1 0 原状态Q=X x 1 0 3) 触发器置0： 当 =1； =0，无论触发器原状态如何， 都会转变为0态 SD R D 5.2 基本RS触发器
5.2基本RS触发器 4) 触发器禁止状态：当0；际0时，触发器输出 Q和d均为1 而当§0R=0同时由0变成 1后，触发器新状态不能确 定 G Rp ● 原状态Q=X 为避开禁止状态，输入信号不应同时出现 SL=0 RD=0 ⑧西1院
10 SD & Q Q & RD G1 G2 0 0 原状态Q=X 1 1 而当 =0； =0同时由0变成 1后，触发器新状态不能确 定 SD R D 为避开禁止状态，输入信号不应同时出现 SD =0； R D =0 4) 触发器禁止状态： 当 =0； =0时，触发器输出 Q和 均为1 SD R D Q 5.2 基本RS触发器
