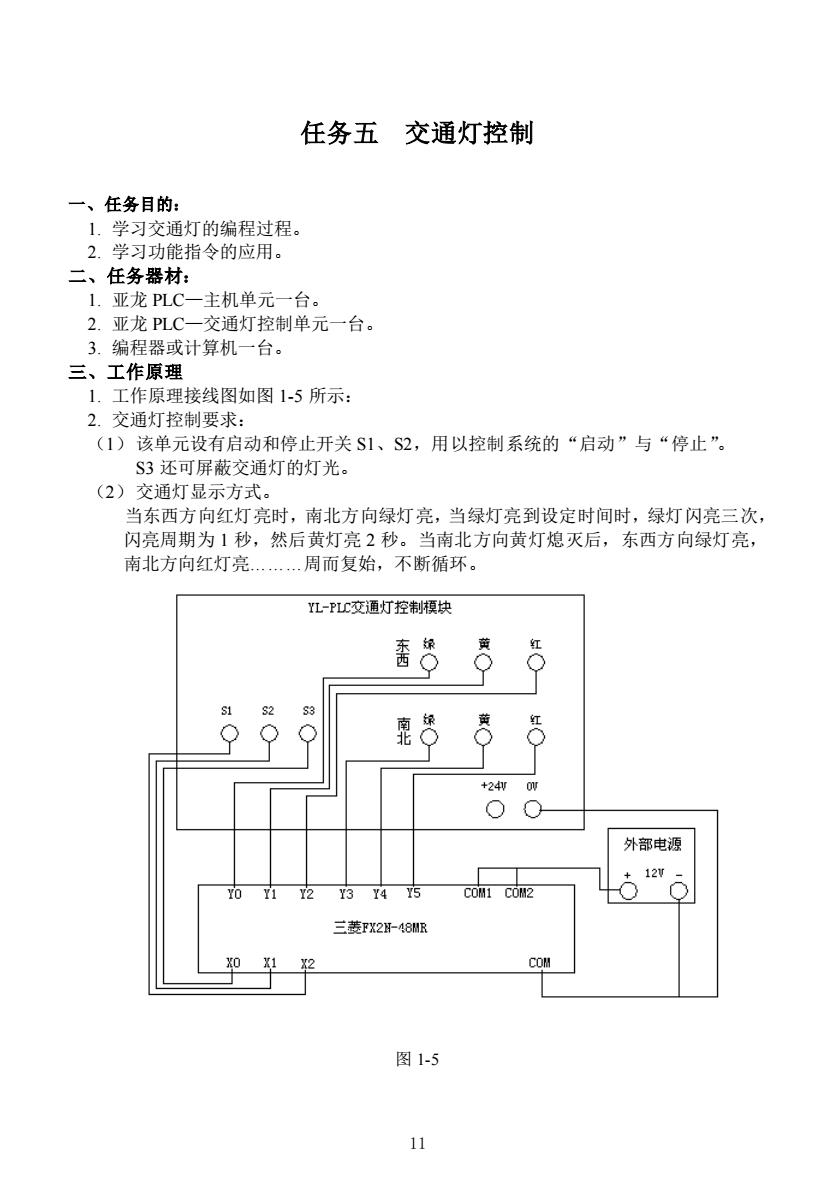

任务五 交通灯控制 一、任务目的： 1,学习交通灯的编程过程。 2.学习功能指令的应用 二、任务器材 I,亚龙PLC一主机单元一台。 2.亚龙PLC一交通灯控制单元一台： 3.编程器或计算机一台 三、工作原理 1.工作原里接线图如图15所示： 2.交通灯控制要求： (1)该单元设有启动和停止开关S1、S2,用以控制系统的“启动”与“停止”， S3还可屏蔽交通灯的灯光 (2)交通灯显示方式， 当东西方向红灯亮时，南北方向绿灯亮，当绿灯亮到设定时间时，绿灯闪亮三次， 闪亮周期为1秒，然后黄灯亮2秒，当南北方向黄灯熄灭后，东西方向绿灯亮， 南北方向红灯亮…周面复始，不断循环。 L~交通灯控视快 红 红 +2积 O 外部电源 +12T- 1012 T3 T4 75 CON1 C0M2 三支72开48酒B 0 X12 W 图1-5 11
11 任务五 交通灯控制 一、任务目的： 1. 学习交通灯的编程过程。 2. 学习功能指令的应用。 二、任务器材： 1. 亚龙 PLC—主机单元一台。 2. 亚龙 PLC—交通灯控制单元一台。 3. 编程器或计算机一台。 三、工作原理 1. 工作原理接线图如图 1-5 所示： 2. 交通灯控制要求： （1）该单元设有启动和停止开关 S1、S2，用以控制系统的“启动”与“停止”。 S3 还可屏蔽交通灯的灯光。 （2）交通灯显示方式。 当东西方向红灯亮时，南北方向绿灯亮，当绿灯亮到设定时间时，绿灯闪亮三次， 闪亮周期为 1 秒，然后黄灯亮 2 秒。当南北方向黄灯熄灭后，东西方向绿灯亮， 南北方向红灯亮………周而复始，不断循环。 图 1-5

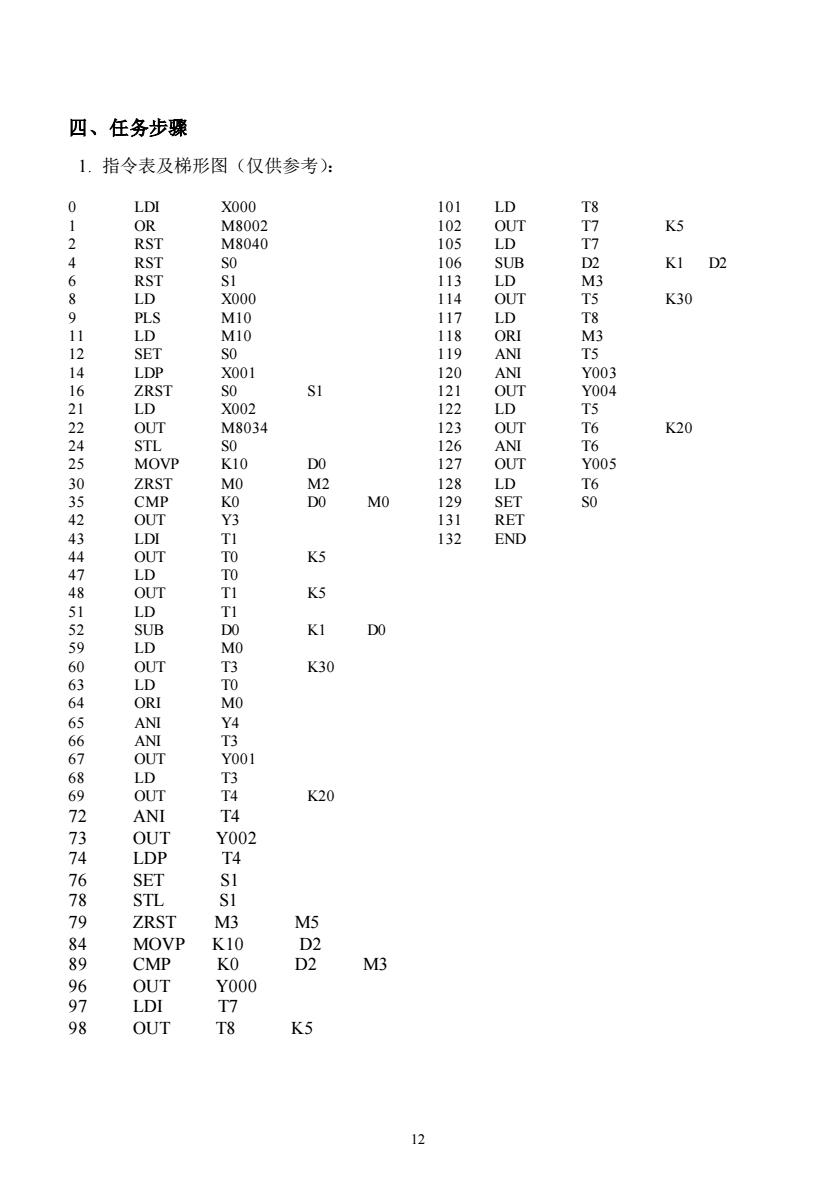

四、任务步骤 1.指令表及梯形图（仅供参考： 0 LDI X00 101 LD Ts OR M8002 102 OUT K5 2 RST M8040 105 LD RST S0 SUB E8 KI D2 6 RST S1 113 LD M3 LD X000 114 OUT K30 PLS MIO 117 LD 11 LD M10 118 ORI M3 12 SET SO 119 ANI 4 LDP X001 120 ANT Y003 1 ZRST SO SI 121 OU万 Y004 LD X002 122 LD T5 2 OUT M8034 123 OUT T6 K20 415 STL 0 126 ANI T6 MOVP K10 DO 127 OUT Y005 30 ZRST MO M2 128 L T6 3 CMP KO DO MO 129 ET OUT Y3 13引 RE 43 LDI TI 132 END 4 OUT K5 47 LD OUT TI K5 0 LD TI 52 R DO KI DO LD MO UT T3 K30 63 L ORI MO 6 ANI Y4 ANI 67 OUT Y001 68 LD 3 6 OUI T K20 72 ANI T4 3 OUT Y002 74 LDP T4 76 SET S1 78 STL SI 79 ZRST M3 M5 4 MOVP K10 D2 89 CMP KO D2 M3 OUT Y000 97 LDI T 98 OUT T8 K5 12
12 四、任务步骤 1. 指令表及梯形图（仅供参考）： 0 LDI X000 101 LD T8 1 OR M8002 102 OUT T7 K5 2 RST M8040 105 LD T7 4 RST S0 106 SUB D2 K1 D2 6 RST S1 113 LD M3 8 LD X000 114 OUT T5 K30 9 PLS M10 117 LD T8 11 LD M10 118 ORI M3 12 SET S0 119 ANI T5 14 LDP X001 120 ANI Y003 16 ZRST S0 S1 121 OUT Y004 21 LD X002 122 LD T5 22 OUT M8034 123 OUT T6 K20 24 STL S0 126 ANI T6 25 MOVP K10 D0 127 OUT Y005 30 ZRST M0 M2 128 LD T6 35 CMP K0 D0 M0 129 SET S0 42 OUT Y3 131 RET 43 LDI T1 132 END 44 OUT T0 K5 47 LD T0 48 OUT T1 K5 51 LD T1 52 SUB D0 K1 D0 59 LD M0 60 OUT T3 K30 63 LD T0 64 ORI M0 65 ANI Y4 66 ANI T3 67 OUT Y001 68 LD T3 69 OUT T4 K20 72 ANI T4 73 OUT Y002 74 LDP T4 76 SET S1 78 STL S1 79 ZRST M3 M5 84 MOVP K10 D2 89 CMP K0 D2 M3 96 OUT Y000 97 LDI T7 98 OUT T8 K5
