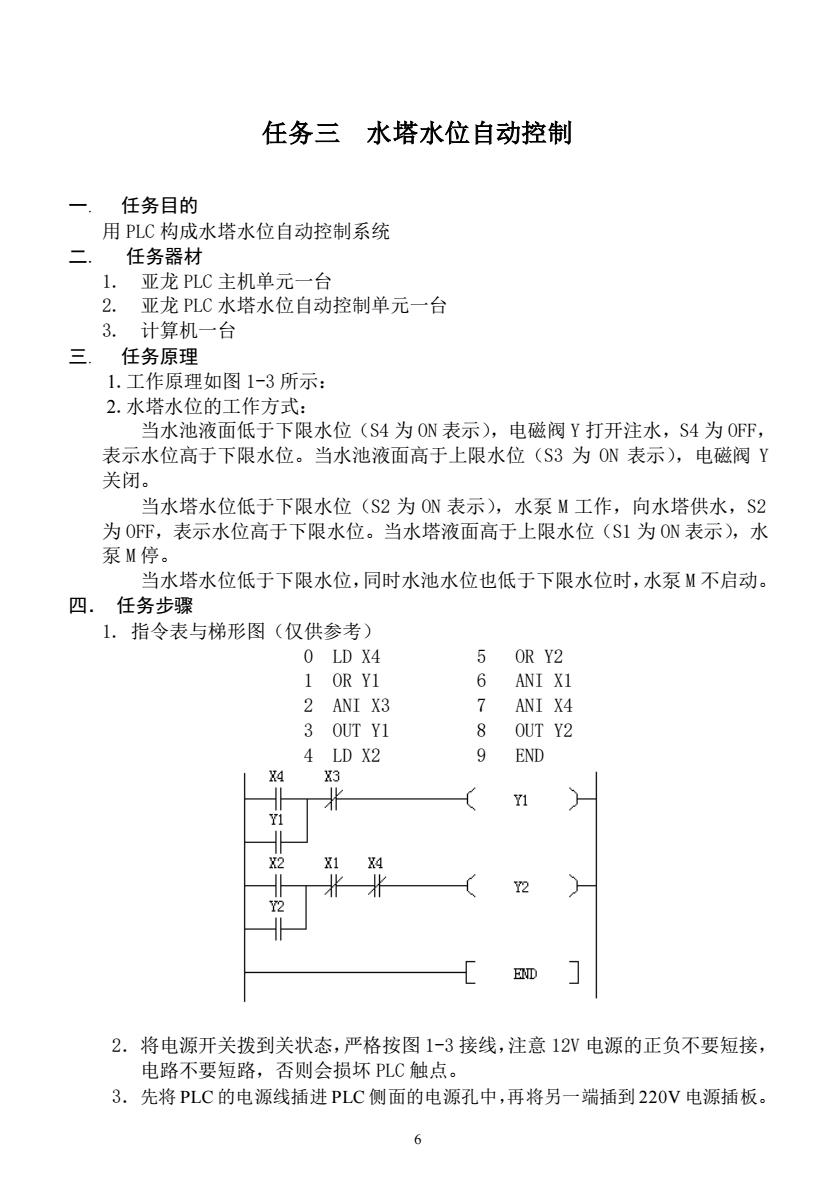

任务三水塔水位自动控制 一 任务目的 用LC构成水塔水位自动控制系统 二.任务器材 1. 亚龙PLC主机单元一台 2.亚龙P鬥C水塔水位自动控制单元·台 3.计算机一台 三.任务原理 1.工作原理如图1-3所示： 2.水塔水位的工作方式： 当水池液面低于下限水位(S4为0N表示)，电磁阀Y打开注水，S4为0FF, 表示水位高于下限水位。当水池液面高于上限水位(S3为N表示)，电磁阀Y 关闭。 当水塔水位低于下限水位(S2为N表示)，水泵M工作，向水塔供水，S2 为0F℉，表示水位高于下限水位。当水塔液面高于上限水位(S1为ON表示)，水 泵M停. 当水塔水位低于下限水位，同时水池水位也低于下限水位时，水泵M不启动 四，任务步骤 1.指令表与梯形图（仅供参考） O LD X4 5 OR Y2 1 OR Y1 8 ANI XI 2 ANI X3 > ANI X4 3 OUT Y1 OUT Y2 4 LD X2 0 END 3 1 2 22 2.将电源开关拨到关状态，严格按图1-3接线，注意12YW电源的正负不要短接， 电路不要短路，否则会损坏PLC触点， 3.先将PLC的电源线插进P1C侧面的电源孔中，再将另一W插到220V电源插板
6 任务三 水塔水位自动控制 一. 任务目的 用 PLC 构成水塔水位自动控制系统 二. 任务器材 1. 亚龙 PLC 主机单元一台 2. 亚龙 PLC 水塔水位自动控制单元一台 3. 计算机一台 三. 任务原理 1.工作原理如图 1-3 所示： 2.水塔水位的工作方式： 当水池液面低于下限水位（S4 为 ON 表示），电磁阀 Y 打开注水，S4 为 OFF， 表示水位高于下限水位。当水池液面高于上限水位（S3 为 ON 表示），电磁阀 Y 关闭。 当水塔水位低于下限水位（S2 为 ON 表示），水泵 M 工作，向水塔供水，S2 为 OFF，表示水位高于下限水位。当水塔液面高于上限水位（S1 为 ON 表示），水 泵 M 停。 当水塔水位低于下限水位，同时水池水位也低于下限水位时，水泵 M 不启动。 四． 任务步骤 1. 指令表与梯形图（仅供参考） 0 LD X4 5 OR Y2 1 OR Y1 6 ANI X1 2 ANI X3 7 ANI X4 3 OUT Y1 8 OUT Y2 4 LD X2 9 END 2．将电源开关拨到关状态，严格按图 1-3 接线，注意 12V 电源的正负不要短接， 电路不要短路，否则会损坏 PLC 触点。 3．先将 PLC 的电源线插进 PLC 侧面的电源孔中，再将另一端插到 220V 电源插板

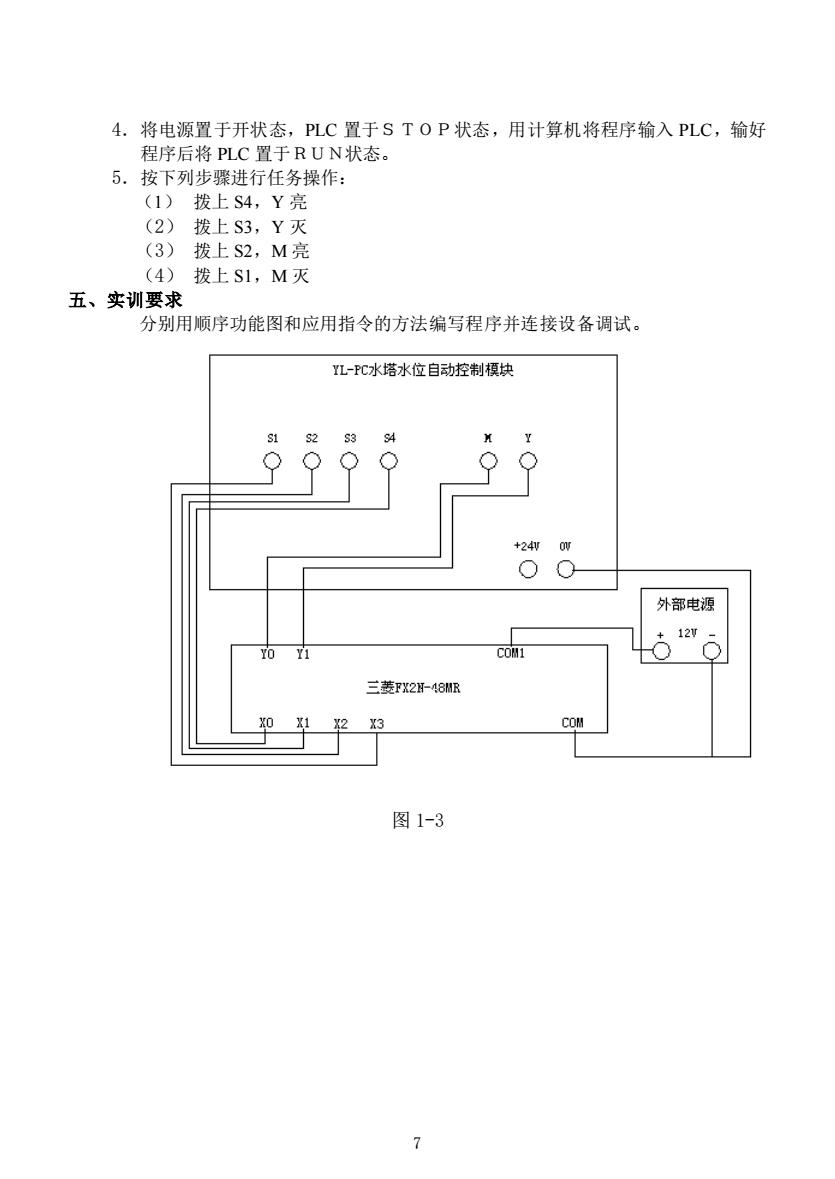

4,将电源置于开状态，PLC置于ST0P状态，用计算机将程序输入PLC,输好 程序后将PIC置于RUN状态， 5,按下列步骤进行仟务操作： (1》拨上S4,Y亮 (2)拨上S3,Y灭 (3)拨上S2,M亮 (4)拨上S1,M灭 五、实训要求 分别用顺序功能图和应用指令的方法编写程序并连接设备调试 L-℉C水培水位自动空制块 24 0 外部电设 +120 YO TI 三克F2M-8W苏 01 I3 COY 图1-3 7
7 4．将电源置于开状态，PLC 置于ＳＴＯＰ状态，用计算机将程序输入 PLC，输好 程序后将 PLC 置于ＲＵＮ状态。 5．按下列步骤进行任务操作： （1） 拨上 S4，Y 亮 （2） 拨上 S3，Y 灭 （3） 拨上 S2，M 亮 （4） 拨上 S1，M 灭 五、实训要求 分别用顺序功能图和应用指令的方法编写程序并连接设备调试。 图 1-3
任务四 全自动洗衣机的控制 一，任务目的 1.学习全自动洗衣机的工作原理。 2学习计数器、定时器的编程。 二.任务器材 1.亚龙叫C主机单元一台。 2.亚龙PLC-全自动洗衣机控制单元一台， 3.计算机一台。 三.任务原理 1,工作原理接线阁如图14所示： L-PC全自动洗衣机很快 上下银惟水 进水 正控样凰干桶 0 能水质数#蜂购器 0 0 +24相 O 外部电源 127 CONI C0V2 三菱X28-48 0 2 3 图1-4 2.全自动洗衣机的工作方式： (1)按启动核钮，首先进水电磁阀打开，进水指示灯亮。 (2)按上限按钮，进水指小灯灭。搅轮在正反搅拌，两灯轮流亮灭。 (3)等特儿秒钟。排水灯亮，后甩干桶灯亮了又灭 (4)按下限按钮，排水灯灭、进水灯亮。 (5)重复两次(1)一(4)的过程 (6)第三次核下限按细时，蜂鸣器灯亮五秒钟后灭。整个过程结束。 (7)操作过程中，按停止按钮可结束动作过程。 (8)手动排水按钮是独立操作命令，按下手动排水后，必须要按下限按纽。 8
8 任务四 全自动洗衣机的控制 一. 任务目的 1. 学习全自动洗衣机的工作原理。 2. 学习计数器、定时器的编程。 二. 任务器材 1. 亚龙 PLC-主机单元一台。 2. 亚龙 PLC-全自动洗衣机控制单元一台。 3. 计算机一台。 三. 任务原理 1．工作原理接线图如图 1-4 所示： 图 1-4 2．全自动洗衣机的工作方式： （１）按启动按钮，首先进水电磁阀打开，进水指示灯亮。 （２）按上限按钮，进水指示灯灭。搅轮在正反搅拌，两灯轮流亮灭。 （３）等待几秒钟。排水灯亮，后甩干桶灯亮了又灭。 （４）按下限按钮，排水灯灭、进水灯亮。 （５）重复两次（１）—（４）的过程 （６）第三次按下限按钮时，蜂鸣器灯亮五秒钟后灭。整个过程结束。 （７）操作过程中，按停止按钮可结束动作过程。 （８）手动排水按钮是独立操作命令，按下手动排水后，必须要按下限按钮
四、任务步骤 1.指令表和梯形图（仅供参考）： LD M8002 LD OR X001 OUT K10 2 M2 LD 3 RST M8040 SET SET S0 STI 4 ZRST S1 S9 69 PLS MO 2 LD M8002 I 1 OR X000 ET OR MI 1224 LD 1 RST CD SET LD MD S 器 18 OUT CD K2 双 OUT Y001 LD M8002 79 LD Y0J1 22 OR XDJO OUT T6 K3D 31552 RST CI 83 LD LD M3 OUT Y0J4 OUI CI K2 LD Y004 D X①04 OUT 7 K2D 3 OR YDOI 9 ID 12 ANI XD03 T Y004 OUT YOOI 9 LD T7 STL SO AND X003 34 LD XDJO 3 SET SET S1 SIL S7 SIL 350% S 8 OUT Y000 LD ci LD X002 9 EI 40 SET 01 LD ” STL S2 102 SET S1 OUI K50 104 PLS 4 LDI 10 106 SI S8 47 OUT Y002 107 OUT Y00S LD 10 108 OUI K50 01 11 K10 111 LD T5 52 LD TI 112 SET 355 T 114 s11 115 PLS M2 1 OUT K50 117 T LDI T2 118 END 60 OUT Y003 9
9 四、任务步骤 1. 指令表和梯形图（仅供参考）： 0 LD M8002 61 LD T2 1 OR X001 62 OUT T3 K10 2 OR M2 65 LD T3 3 RST M8040 66 SET S4 5 SET S0 68 STL S4 7 ZRST S1 S9 69 PLS M0 12 LD M8002 71 LD C0 13 OR X000 72 SET S5 14 OR M1 74 LDI C0 15 RST C0 75 SET S2 17 LD M0 77 STL S5 18 OUT C0 K2 78 OUT Y001 21 LD M8002 79 LD Y001 22 OR X000 80 OUT T6 K30 23 RST C1 83 LD T6 25 LD M3 84 OUT Y004 26 OUT C1 K2 85 LD Y004 29 LD X004 86 OUT T7 K20 30 OR Y001 89 LD T7 31 ANI X003 90 RST Y004 32 OUT Y001 91 LD T7 33 STL S0 92 AND X003 34 LD X000 93 SET S7 35 SET S1 95 STL S7 37 STL S1 96 PLS M3 38 OUT Y000 98 LD C1 39 LD X002 99 SET S8 40 SET S2 101 LDI C1 42 STL S2 102 SET S1 43 OUT T0 K50 104 PLS M1 46 LDI T0 106 STL S8 47 OUT Y002 107 OUT Y005 48 LD T0 108 OUT T5 K50 49 OUT T1 K10 111 LD T5 52 LD T1 112 SET S9 53 SET S3 114 STL S9 55 STL S3 115 PLS M2 56 OUT T2 K50 117 RET 59 LDI T2 118 END 60 OUT Y003
R5TH0042 900 99) SCT59 sc1经 n 2N6于916 o +904 002 3T3 4002 T7aa IT T小84 HE sm幻 CKE 13w 儿5 E8082 RST CI oe3 5T9 T SET st 民103 下g自 L33m3 儿B PLS HO 9g0 3138 RM SCT S PLS M2 NCT EHD 2,将电源开关搜到关状态，严格按图1-1接线，注意12V电游的正负不要短接，电路 不要短路，否则会损坏PL.C触点， 3,先将PLC的电源线插进PLC侧白的电源孔中，再将另一输插到220V电源插板。 将电源开关拔到开状态，PIC置于STOP状态，用计算机将程序输入PLC,输好程 序后将PLC置于RUN状态。 4.按照任务原理工作方式操作，观黎任务现象 五、实训要求： 分别用顺序功能图和应用指令的方法编写程序。 10
10 2．将电源开关拨到关状态，严格按图 1-１接线，注意 12V 电源的正负不要短接，电路 不要短路，否则会损坏 PLC 触点。 3．先将 PLC 的电源线插进 PLC 侧面的电源孔中，再将另一端插到 220V 电源插板。 将电源开关拨到开状态，PLC 置于ＳＴＯＰ状态，用计算机将程序输入 PLC，输好程 序后将 PLC 置于ＲＵＮ状态。 4．按照任务原理工作方式操作，观察任务现象。 五、实训要求： 分别用顺序功能图和应用指令的方法编写程序
