序 项目 单位 数据 上升管与进入汽包导汽管的截面比 0.734 3过热器 设计压力 MPa(g) 19.556 低温过执器管径X壁厚 mmXmm 中51X7 低温过热器材质 1 SA-210C,15Mo3, 15CrMoG 低温过热器受热面积 m 9579.1 分隔屏片数及片距 片，mm 6,2035.4 分隔屏管径×壁厚 mm×mm 中51×6 分隔屏材质 12CrlMoVG, SA-213T91 分隔屏受热面积 m2 976.8 分隔屏过热器质量流量(B-MCR) kgm2·s 919.5 分隔屏过热器后烟温 ℃ 1094 后屏片数、片距 片，mm 18.685.8 后屏质量流速 kgm2·s 962 后屏管径×壁厚 mmXmm Φ54×8.5.中60X9 Φ60×8 12CrlMoVG 后屏材质 SA-213T91, SA-213TP347H 后屏受热面积 m2 1203.6 后屏过热器前、后烟温(B-MCR) ℃ 1094、101 后屏过热器底部烟温(B-MCR) ℃ 1300 末级过热器管径×壁厚 mmXmm 中51×7(8)， Φ54×7.5(8) 12CrIMoVG. 末级过热器材质 SA-213T91 SA-213TP304H, SA-213TP347H 末级过热器受热面积 m2 1393 末级过热器重量流量(B-MCR) kgm2·s 900 末级过热器前、后烟温(B-MCR) 1011、919 过热器总压降(B-MCR) MPa 127 21

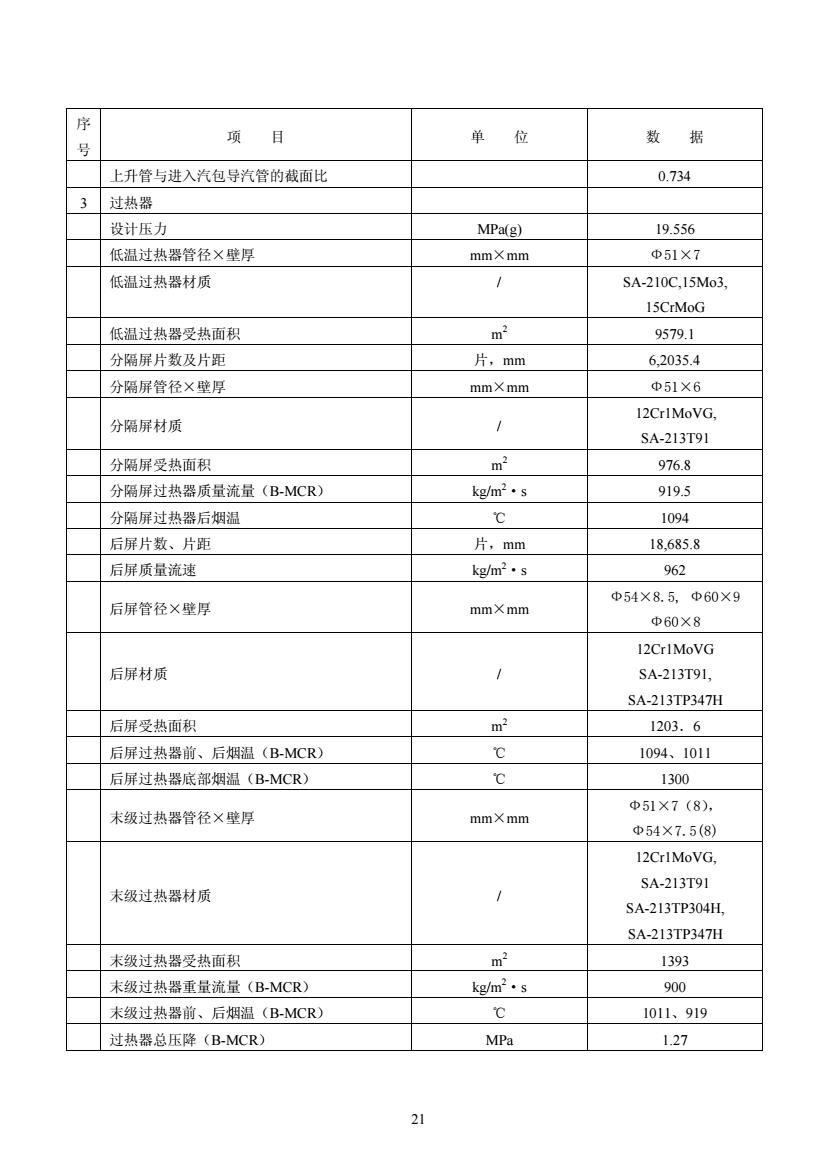

21 序 号 项 目 单 位 数 据 上升管与进入汽包导汽管的截面比 0.734 3 过热器 设计压力 MPa(g) 19.556 低温过热器管径×壁厚 mm×mm Ф51×7 低温过热器材质 / SA-210C,15Mo3, 15CrMoG 低温过热器受热面积 m 2 9579.1 分隔屏片数及片距 片，mm 6,2035.4 分隔屏管径×壁厚 mm×mm Ф51×6 分隔屏材质 / 12Cr1MoVG, SA-213T91 分隔屏受热面积 m 2 976.8 分隔屏过热器质量流量（B-MCR） kg/m2·s 919.5 分隔屏过热器后烟温 ℃ 1094 后屏片数、片距 片，mm 18,685.8 后屏质量流速 kg/m2·s 962 后屏管径×壁厚 mm×mm Ф54×8.5, Ф60×9 Ф60×8 后屏材质 / 12Cr1MoVG SA-213T91, SA-213TP347H 后屏受热面积 m 2 1203．6 后屏过热器前、后烟温（B-MCR） ℃ 1094、1011 后屏过热器底部烟温（B-MCR） ℃ 1300 末级过热器管径×壁厚 mm×mm Ф51×7（8）， Ф54×7.5(8) 末级过热器材质 / 12Cr1MoVG, SA-213T91 SA-213TP304H, SA-213TP347H 末级过热器受热面积 m 2 1393 末级过热器重量流量（B-MCR） kg/m2·s 900 末级过热器前、后烟温（B-MCR） ℃ 1011、919 过热器总压降（B-MCR） MPa 1.27
序 项目 单位 数据 各级过热器出口汽温(B-MCR) 低温过热器出口汽温(B-MCR) 384.7 分隔屏过热器出口汽温(B-MCR) 439.1 后屏过热器出口汽温(B-MCR) 491.4 末级过热器出口汽温(B-MCR) 540 各级过热器平均烟速 低温过热器平均烟速(B-MCR) m/s 7.4 分隔屏过热器平均烟速(B-MCR) m/s 后屏过热器平均烟速(B-MCR) m/s 6.7 末级过热器平均烟速(B-MCR) m/s 7.6 材质 SA-210C 15Mo3 15CrMoG 低温过热器 适用温度界限 450 500 550 材质 12CrlMoVG SA-213T91 分隔屏过热器 适用温度界限 6 580 635 材质 / SA-213T91SA-213TP347H 后屏过热器 适用温度界限 580 635 700 材质 12CrIMoVG SA-213T91 SA-213TP347H SA-213TP347E 末级过热器 适用温度界限 580 635 700 700 各级过热器最高计算金属壁温 低温过热器最高计算金属壁温 c 468 分隔屏过热器最高计算金属壁温 531 后屏过热器最高计算金属壁温 ℃ 610 末级过热器最高计算金属壁温 c 582 过热器总面积 3 13153 过热器使用奥氏体及马氏体管材重量 kg.kg 24500,29700 喷水减温级数，各级设计喷水量 级，kgh,keh,keh 3,4,0,1 过热器左右侧交叉换位次数 1 22

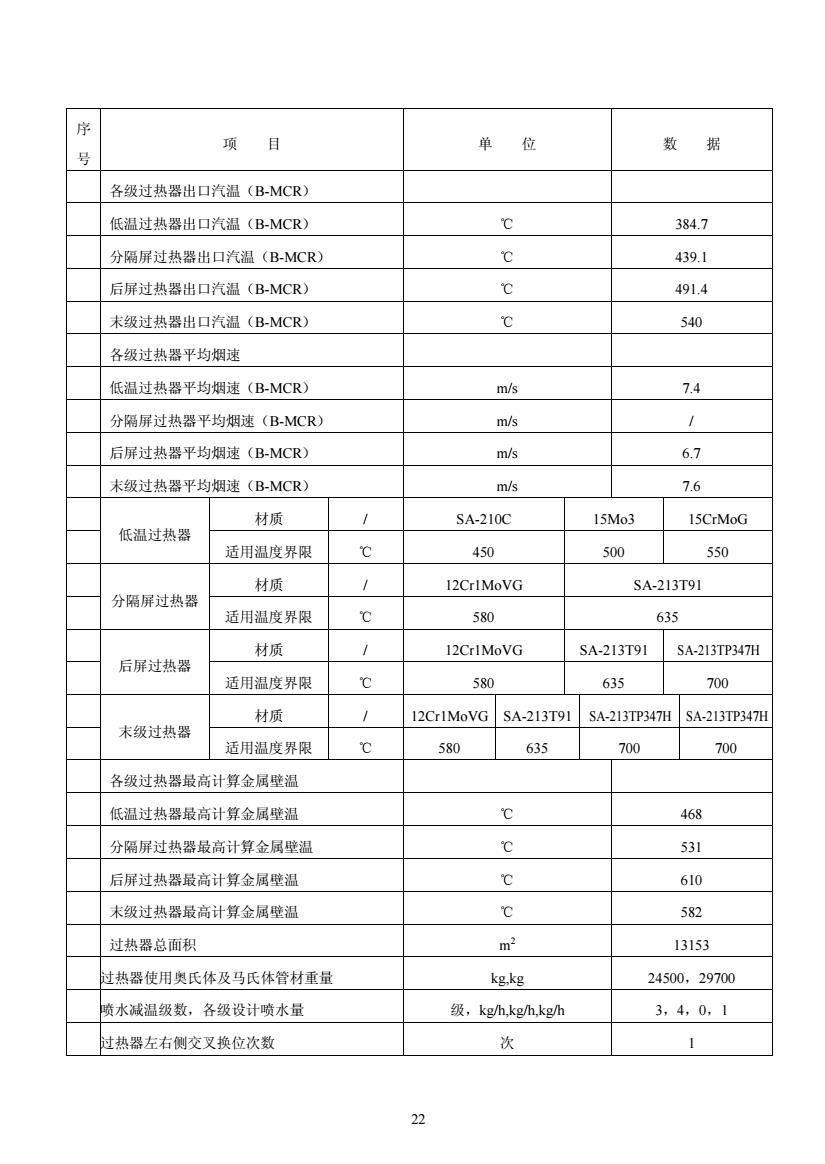

22 序 号 项 目 单 位 数 据 各级过热器出口汽温（B-MCR） 低温过热器出口汽温（B-MCR） ℃ 384.7 分隔屏过热器出口汽温（B-MCR） ℃ 439.1 后屏过热器出口汽温（B-MCR） ℃ 491.4 末级过热器出口汽温（B-MCR） ℃ 540 各级过热器平均烟速 低温过热器平均烟速（B-MCR） m/s 7.4 分隔屏过热器平均烟速（B-MCR） m/s / 后屏过热器平均烟速（B-MCR） m/s 6.7 末级过热器平均烟速（B-MCR） m/s 7.6 材质 / SA-210C 15Mo3 15CrMoG 低温过热器 适用温度界限 ℃ 450 500 550 材质 / 12Cr1MoVG SA-213T91 分隔屏过热器 适用温度界限 ℃ 580 635 材质 / 12Cr1MoVG SA-213T91 SA-213TP347H 后屏过热器 适用温度界限 ℃ 580 635 700 材质 / 12Cr1MoVG SA-213T91 SA-213TP347H SA-213TP347H 末级过热器 适用温度界限 ℃ 580 635 700 700 各级过热器最高计算金属壁温 低温过热器最高计算金属壁温 ℃ 468 分隔屏过热器最高计算金属壁温 ℃ 531 后屏过热器最高计算金属壁温 ℃ 610 末级过热器最高计算金属壁温 ℃ 582 过热器总面积 m 2 13153 过热器使用奥氏体及马氏体管材重量 kg,kg 24500，29700 喷水减温级数，各级设计喷水量 级，kg/h,kg/h,kg/h 3，4，0，1 过热器左右侧交叉换位次数 次 1
号 项目 单位 数 4再热器 设计压力 MPa(g) 4.30 壁式再热器管径×壁厚、节距、材质 mmXmm.m 无 壁式再热器受热面积 m2 无 管径×壁厚 mmXmm 中60X4 节距 mm 130 低温再热器 材质 SA-210A.15Mo3, 15CrMoG 低温再热器受热面积 m 9476 管径×壁厚 mmXmm 中60×4 低温再热器垂直段 节距 mm 260 材质 1 12CrlMoVG 低温再热器垂直段受热面积 1125 管径×壁厚 mmXmm 中60X4 节距 mm 2286 高温再热器 I2CrlMoVG. 材质 1 SA-213T91, SA-213TP304H 高温再热器受热面积 m 1734 再热器总受热面积 m2 12335 再热器使用奥氏体及马氏体管材重 kgk超 5900.26800 kg/h.kg/h 烟气挡板及燃烧器摆动， 主要调温方式，辅助调温设计喷水量 故喷水+喷水微调，0,0 再热器左右侧交叉换位次数 次 再热器蒸汽流量(B-MCR) h 851.7 再热器进口、出口蒸汽压力(B-MCR) MPa(g) 3.83、3.654 再热器进口、出口蒸汽温度(B-MCR) ℃ 329.3、540 低温再热器前、后烟温(B-MCR) 732、404 低温再热器垂直段前、后烟温(B-MCR) o 787、740 高温再热器前、后烟温(B-MCR) 977、821 再热器压降(B-MCR) MPa 0.176
23 序 号 项 目 单 位 数 据 4 再热器 设计压力 MPa(g) 4.30 壁式再热器管径×壁厚、节距、材质 mm×mm,m 无 壁式再热器受热面积 m 2 无 管径×壁厚 mm×mm Ф60×4 节距 mm 130 低温再热器 材质 / SA-210A，15Mo3, 15CrMoG 低温再热器受热面积 m 2 9476 管径×壁厚 mm×mm Ф60×4 低温再热器垂直段 节距 mm 260 材质 / 12Cr1MoVG 低温再热器垂直段受热面积 m 2 1125 管径×壁厚 mm×mm Ф60×4 节距 mm 228.6 高温再热器 材质 / 12Cr1MoVG, SA-213T91, SA-213TP304H 高温再热器受热面积 m 2 1734 再热器总受热面积 m 2 12335 再热器使用奥氏体及马氏体管材重 kg,kg 5900,26800 主要调温方式，辅助调温设计喷水量 kg/h,kg/h 烟气挡板及燃烧器摆动，事 故喷水+喷水微调，0，0 再热器左右侧交叉换位次数 次 1 再热器蒸汽流量（B-MCR） t/h 851.7 再热器进口、出口蒸汽压力（B-MCR） MPa(g) 3.83、3.654 再热器进口、出口蒸汽温度（B-MCR） ℃ 329.3、540 低温再热器前、后烟温（B-MCR） ℃ 732、404 低温再热器垂直段前、后烟温（B-MCR） ℃ 787、740 高温再热器前、后烟温（B-MCR） ℃ 977、821 再热器压降（B-MCR） MPa 0.176
序 项目 单位 号 数据 材质及该材质适用温度界限 材质 SA-210C 15Mo3 15CrMoG 低温再热器 适用温度界限 450 500 550 低温再热署垂 材质 12CrlMoVG 直段 适用温度界限 580 材质 12CrlMoVG SA-213T91 SA-213TP304H 高温再热器 适用温度界限 580 635 700 各极再热器计算最高蒸汽温度计算金属壁温 低温再热器 ℃ 435/588 低温再热器垂直段 ℃ 485/533 高温再热器 ℃ 574/613 各级再热器最高温度点壁温、并联管数 低温再热器 CI 478/588 低温再热器垂直段 CI 526/588 高温再热器 c 571/432 5省煤器 设计压力 MPa(g) 19.945 省煤器进口、出口温度(B-MCR) ℃ 278.6289.4 省煤器进口、出口烟气流速(B-MCR) m/s 7.2、6.5 压降 MPa 0.389 管材×壁厚 mXm 中51×6 节距（横向纵向） mm 材质 1 120/160 布置方式，有无防磨设施 顺列布置，勒磨盖板和 烟气阻流板 总受热面积 m' 4292 空气预热器 型式、台数 台 LAP10320/3883,2 转子外径、高度 m,mo 中10320,2.2 24

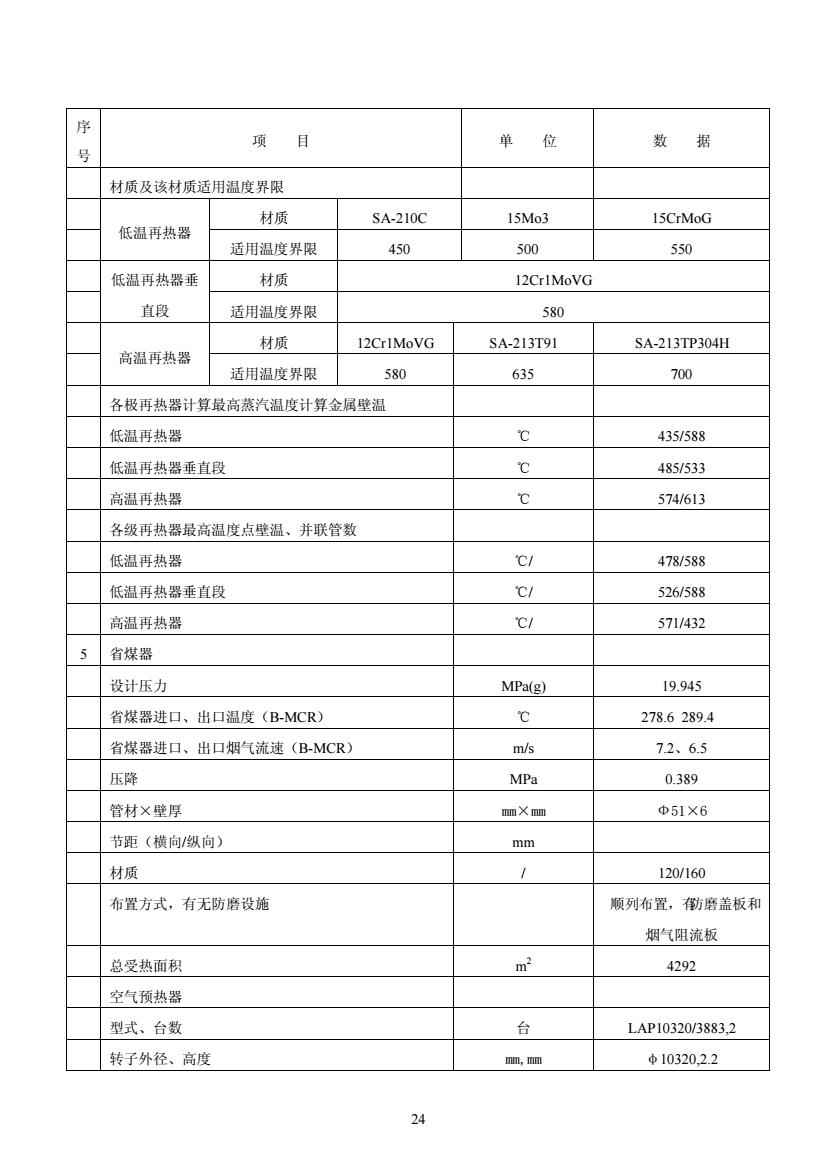

24 序 号 项 目 单 位 数 据 材质及该材质适用温度界限 材质 SA-210C 15Mo3 15CrMoG 低温再热器 适用温度界限 450 500 550 低温再热器垂 材质 12Cr1MoVG 直段 适用温度界限 580 材质 12Cr1MoVG SA-213T91 SA-213TP304H 高温再热器 适用温度界限 580 635 700 各极再热器计算最高蒸汽温度计算金属壁温 低温再热器 ℃ 435/588 低温再热器垂直段 ℃ 485/533 高温再热器 ℃ 574/613 各级再热器最高温度点壁温、并联管数 低温再热器 ℃/ 478/588 低温再热器垂直段 ℃/ 526/588 高温再热器 ℃/ 571/432 5 省煤器 设计压力 MPa(g) 19.945 省煤器进口、出口温度（B-MCR） ℃ 278.6 289.4 省煤器进口、出口烟气流速（B-MCR） m/s 7.2、6.5 压降 MPa 0.389 管材×壁厚 mm×mm Ф51×6 节距（横向/纵向） mm 材质 / 120/160 布置方式，有无防磨设施 顺列布置，有防磨盖板和 烟气阻流板 总受热面积 m 2 4292 空气预热器 型式、台数 台 LAP10320/3883,2 转子外径、高度 mm,mm φ10320,2.2
项目 单位 数据 转子重量 2×260 一次风至二次风侧漏率漏风系数 % 0,0 一次风至烟气侧漏风率/漏风系数 4.3,35 二次风至烟气侧漏风率/漏风系数 % 14.2.3 号 漏风率：6/8 空气侧至烟气侧漏风率/漏风系数（投运时/一年后） 漏风系数：6.8/9.1 入口及出口烟气温度(B-MCR) ℃ 375,124 高温段传热元件、厚度、面积 mm.m2 Q215-A·F,0.6,45620 中温段传热元件、厚度、面积 mm.m Q215-A·F,0.6.60924 低温段传热元件、厚度、面积 mm.m2 耐腐蚀低合金钢，12,27245 有无电子自动控制密封系统 有 电子自动控制密封的电动机型号/冶数/啭速功率 台，rmin,kw YDF221,6,1320,0.37 电子自动控制密封的轴承的润滑及冷却方式 油浴水冷却 空预器转子转速 r/min 1.14 空预器驱动电动机型式、台数 台 Y160L-4,2 空预器驱动电动机转速 r/min 1460 空预器驱动电动机铭牌功率 kW 15 空预器驱动减速机型式 卧式三级齿轮减速 空预器辅助电机型式、台数、功率 台，kW Y160M2-8.2,5.5 7锅炉钢架尺寸（宽、深、高） m 34、39.1、73.4 8烟风系统 (1)空气预热器进口空气温度 20 热风温度(B-MCR) 一次风 ℃ 342 二次风 ℃ 348 (2)风量(ECR) 空气预热器入口进风量 kg坠 262.81 25
25 序 号 项 目 单 位 数 据 转子重量 t 2×260 一次风至二次风侧漏率/漏风系数 % ~0，~0 一次风至烟气侧漏风率/漏风系数 % 4.3,3.5 二次风至烟气侧漏风率/漏风系数 % 1.4,2.3 空气侧至烟气侧漏风率/漏风系数（投运时/一年后） % 漏风率：6/8 漏风系数：6.8/9.1 入口及出口烟气温度（B-MCR） ℃ 375，124 高温段传热元件、厚度、面积 mm,m2 Q215-A·F,0.6,45620 中温段传热元件、厚度、面积 mm,m2 Q215-A·F,0.6,60924 低温段传热元件、厚度、面积 mm,m2 耐腐蚀低合金钢，1.2,27245 有无电子自动控制密封系统 有 电子自动控制密封的电动机型号/台数/转速/功率 台，r/min,kW YDF221,6,1320，0.37 电子自动控制密封的轴承的润滑及冷却方式 油浴水冷却 空预器转子转速 r/min 1.14 空预器驱动电动机型式、台数 台 Y160L-4,2 空预器驱动电动机转速 r/min 1460 空预器驱动电动机铭牌功率 kW 15 空预器驱动减速机型式 卧式三级齿轮减速 空预器辅助电机型式、台数、功率 台，kW Y160M2-8,2,5.5 7 锅炉钢架尺寸（宽、深、高） m 34、39.1、73.4 8 烟风系统 （1） 空气预热器进口空气温度 ℃ 20 热风温度（B-MCR） 一次风 ℃ 342 二次风 ℃ 348 （2） 风量（ECR） 空气预热器入口进风量 kg/s 262.81
