序 号 项目 单位 数据 空气预热器一次风入口风量 kg/s 62.46 空气预热器二次风入口风量 kg/s 200.35 制粉系统干燥剂用风量、三次风量 kg、kg5 101.14、80.46 空气预热器出口一次风量 kg/s 49.48 空气预热器出口二次风量 kg/s 194.18 预热器一次风至烟气侧泄漏量 kg/s 14.74 预热器二次风至烟气侧泄漏量 kg/s 4.41 预热器一次风至二次风侧泄漏量 kg/s 0 炉腔出口烟气流量 kg/s 316.67 过热器（低过）后烟气流量 kg/s 177.02 再热器（低再）后烟气流量 kg/s 139.65 省煤器后烟气流量 kg/s 316.67 预热器后烟气流量 kg/s 335.82 (3)烟风系统阻力(B-MCR) 空气预热器一次风侧 Pa 空气预热器二次风侧 Pa 687 空气预热器烟气侧 Pa 1050 锅炉烟道总阻力（从炉雕至预热器出口） Pa 2210 燃烧器一次风侧 Pa 900 燃烧器二次风侧 A 950 燃烧器三次风侧 Pa 1750 (4)排烟温度(B-MCR) 修正前 130 修正后（进风20℃） ℃ 124 (5)锅炉过剩空气系数(B-MCR) 护雕出口 12 省煤器出口 12 空气预热器出口 1.3 26
26 序 号 项 目 单 位 数 据 空气预热器一次风入口风量 kg/s 62.46 空气预热器二次风入口风量 kg/s 200.35 制粉系统干燥剂用风量、三次风量 kg/s、kg/s 101.14、80.46 空气预热器出口一次风量 kg/s 49.48 空气预热器出口二次风量 kg/s 194.18 预热器一次风至烟气侧泄漏量 kg/s 14.74 预热器二次风至烟气侧泄漏量 kg/s 4.41 预热器一次风至二次风侧泄漏量 kg/s ～0 炉膛出口烟气流量 kg/s 316.67 过热器（低过）后烟气流量 kg/s 177.02 再热器（低再）后烟气流量 kg/s 139.65 省煤器后烟气流量 kg/s 316.67 预热器后烟气流量 kg/s 335.82 （3） 烟风系统阻力（B-MCR） 空气预热器一次风侧 Pa 392 空气预热器二次风侧 Pa 687 空气预热器烟气侧 Pa 1050 锅炉烟道总阻力（从炉膛至预热器出口） Pa 2210 燃烧器一次风侧 Pa 900 燃烧器二次风侧 Pa 950 燃烧器三次风侧 Pa 1750 （4） 排烟温度（B-MCR） 修正前 ℃ 130 修正后（进风 20℃） ℃ 124 （5） 锅炉过剩空气系数（B-MCR） 炉膛出口 / 1.2 省煤器出口 / 1.2 空气预热器出口 / 1.3
项目 单位 数据 号 (6)烟气平均流速(B-MCR) 过热器（后屏、高过、低过） m/s 6.7、7.6、7.4 再热器（低再、高再） m/s 7.9、10.0 省煤器 m/s 6.9 9锅炉热效率 额定负荷按低位发热值（设计、保证） %% 92.55、92.05 热损失 % 7.45 干烟气热损失 % 4.74 燃料中和氢的热损失 % 0.76 空气中水的热损失 % 0.11 未燃碳热损失 % 1.50 辐射热损失 % 0.23 不可计热损失 0.11 制造厂留出裕度 % 0.50 10锅炉重量 汽包及吊架 t 178 钢构架 t 2840 水冷壁及管道 t 950 过热器及管道 t 1520 再热器及管道 650 省煤器及管道 242 空气预热器 t 800 燃烧器及油燃烧器 80 平台、扶梯及外护板 t 590 其他 t 300 锅炉金属总重 t 8150 1制粉设备 磨煤机台数 台 4 27

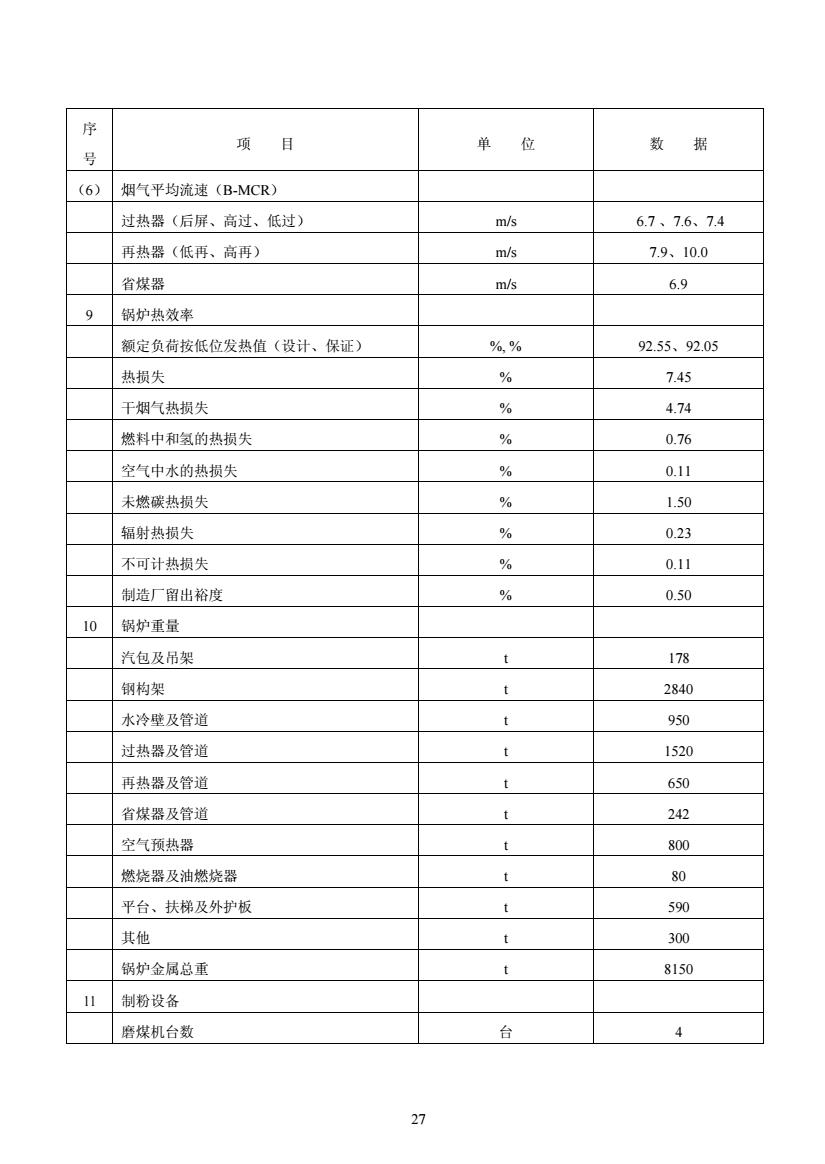

27 序 号 项 目 单 位 数 据 （6） 烟气平均流速（B-MCR） 过热器（后屏、高过、低过） m/s 6.7 、7.6、7.4 再热器（低再、高再） m/s 7.9、10.0 省煤器 m/s 6.9 9 锅炉热效率 额定负荷按低位发热值（设计、保证） %, % 92.55、92.05 热损失 % 7.45 干烟气热损失 % 4.74 燃料中和氢的热损失 % 0.76 空气中水的热损失 % 0.11 未燃碳热损失 % 1.50 辐射热损失 % 0.23 不可计热损失 % 0.11 制造厂留出裕度 % 0.50 10 锅炉重量 汽包及吊架 t 178 钢构架 t 2840 水冷壁及管道 t 950 过热器及管道 t 1520 再热器及管道 t 650 省煤器及管道 t 242 空气预热器 t 800 燃烧器及油燃烧器 t 80 平台、扶梯及外护板 t 590 其他 t 300 锅炉金属总重 t 8150 11 制粉设备 磨煤机台数 台 4
序 号 项目 单位 数据 煤粉细度R。 % 16.7 一次风量，一次风率 kg/s.% 55.22:17 三次风量，三次风率 kg/s,% 80.46:24.77 安全阀 安全阀型式、制造厂（包含下列各安全阀） 全启式弹簧安全阀 Crosby或Dreeser 汽包上配备数量、单台排汽量HE96W型 台，h 3.-276.3 汽包安全阀公称直径 mm 762 汽包安全阀喉部直径 mm 54.356 汽包安全阀起座回座压力 MPa(g) 19.556/18.80 过热器出口配备数量、单台排汽量HCT-98w型 台，h 2.-110 过热器出口安全阀公称直径 mm 63.5 过热器出口安全阀喉部直径 mm 45.72 过热器出口安全阀起座、回座压力 MPa(g) 18.746/18.02 过热器出口安全阀设计制造技术标准 ASME Code I 过热器出口动力排汽阀(PCV)型式、数量 只 HPV-ST-99w、1 过热器出口动力排汽阀(PCV)公称直径 mm 63.5 过热器出口动力排汽阀(PCV)排汽量（每只） kg/h -103900 再热器进口安全阀配备数量、单台排汽量 4-176 HCT-46w型 台，h 再热器入口安全阀公称直径 mm 152.4 再热器入口安全阀喉部直径 mm 114.68 再热器入口安全阀起座、回座压力 MPa(g) 4.3、4.13 再热器入口安全阀设计制造标准 ASME CodeI 再热器出口安全阀配备数量、单台排汽量 台，h 2.-101.4 HCT-68W型 再热器入口安全阀公称直径 mm 101.6 再热器入口安全阀喉部直径 mm 100.33 再热器出口安全阀起座、回座压力 MPa(g) 3.82、3.67 再热器出口安全阀设计制造技术标准 ASME Code I 3安全监测装置 28
28 序 号 项 目 单 位 数 据 煤粉细度 R90 % 16.7 一次风量，一次风率 kg/s,% 55.22;17 三次风量，三次风率 kg/s,% 80.46;24.77 12 安全阀 安全阀型式、制造厂（包含下列各安全阀） 全启式弹簧安全阀 Crosby或 Dreeser 汽包上配备数量、单台排汽量 HE-96W 型 台，t/h 3, ~ 276.3 汽包安全阀公称直径 mm 76.2 汽包安全阀喉部直径 mm 54.356 汽包安全阀起座/回座压力 MPa(g) 19.556/18.80 过热器出口配备数量、单台排汽量 HCT-98W型 台，t/h 2,~110 过热器出口安全阀公称直径 mm 63.5 过热器出口安全阀喉部直径 mm 45.72 过热器出口安全阀起座、回座压力 MPa(g) 18.746/18.02 过热器出口安全阀设计制造技术标准 ASME Code I 过热器出口动力排汽阀（PCV）型式、数量 只 HPV-ST-99W、1 过热器出口动力排汽阀（PCV）公称直径 mm 63.5 过热器出口动力排汽阀（PCV）排汽量（每只） kg/h ~103900 再热器进口安全阀配备数量、单台排汽量 HCT-46W型 台，t/h 4,~176 再热器入口安全阀公称直径 mm 152.4 再热器入口安全阀喉部直径 mm 114.68 再热器入口安全阀起座、回座压力 MPa(g) 4.3、 4.13 再热器入口安全阀设计制造标准 ASME Code I 再热器出口安全阀配备数量、单台排汽量 HCT-68W型 台，t/h 2,~101.4 再热器入口安全阀公称直径 mm 101.6 再热器入口安全阀喉部直径 mm 100.33 再热器出口安全阀起座、回座压力 MPa(g) 3.82、3.67 再热器出口安全阀设计制造技术标准 ASME Code I 13 安全监测装置
序 号 项目 单位 数据 FSSS型式、功能等级 FSSS制造厂 见“专题说明11：自控部分说 点火程控装置性能 明书” 点火程控装置制造厂 14调节阀 过热器喷水调节阀口径、数量、差压 mm,只 中762/50.8、5、待定 过热器喷水调节阀制造厂 Fisher.Copes.ABB 再热器喷水阀口径、数量、差压 mm,只 ◆25.4、2、待定 再热器事故喷水调节阀口径、数量、差压 mm.只 ◆25.4、1、待定 再热器喷水调节阀制造厂 Fisher Cones ABB 给水旁路调节阀口径、流量、差压 mm,th 中25.4、待定、待定 给水旁路调节阀制造厂 Fisher.Copes,ABB 吹灰汽源减压调节阀口径 mm 中101.6，~154， 吹灰汽源减压调节阀制造厂、减压阀性能 Fisher,ABB 15吹灰器 每台锅炉配备吹灰器总数 117 减压设备 上海克莱德机械有限公司或湖北 戴蒙德机械有限公司 燃烧室配各吹灰器数量、预留孔数、型式 台，个 57,0,炉膛吹灰器 对流受热面配备吹灰器数量，预留孔数、型式、长 台，个，m 52,0,长缩式加长枪式 府 灰器，6.5 省煤器配备吹灰器数量、型式、长度 台，m 空气预计热器吹灰器，3.5~6.5 吹灰程控装置型式、制造厂 见“专题说明1山：自控部分说 吹灰程控装置性能 明书” 空预器间隙程控装置型式、制造厂 上海克莱德机械有限公司或 炉腔出口烟温探针制造厂、配备数量 湖北戴蒙德机械有限公司，2 烟温探针测温范围 ℃ 环境温度-540 烟温探针防止烧坏的保护方式 自动保护+空气或水冷却 17 排气消声器 型式 小孔消声器 配备台数 6 29

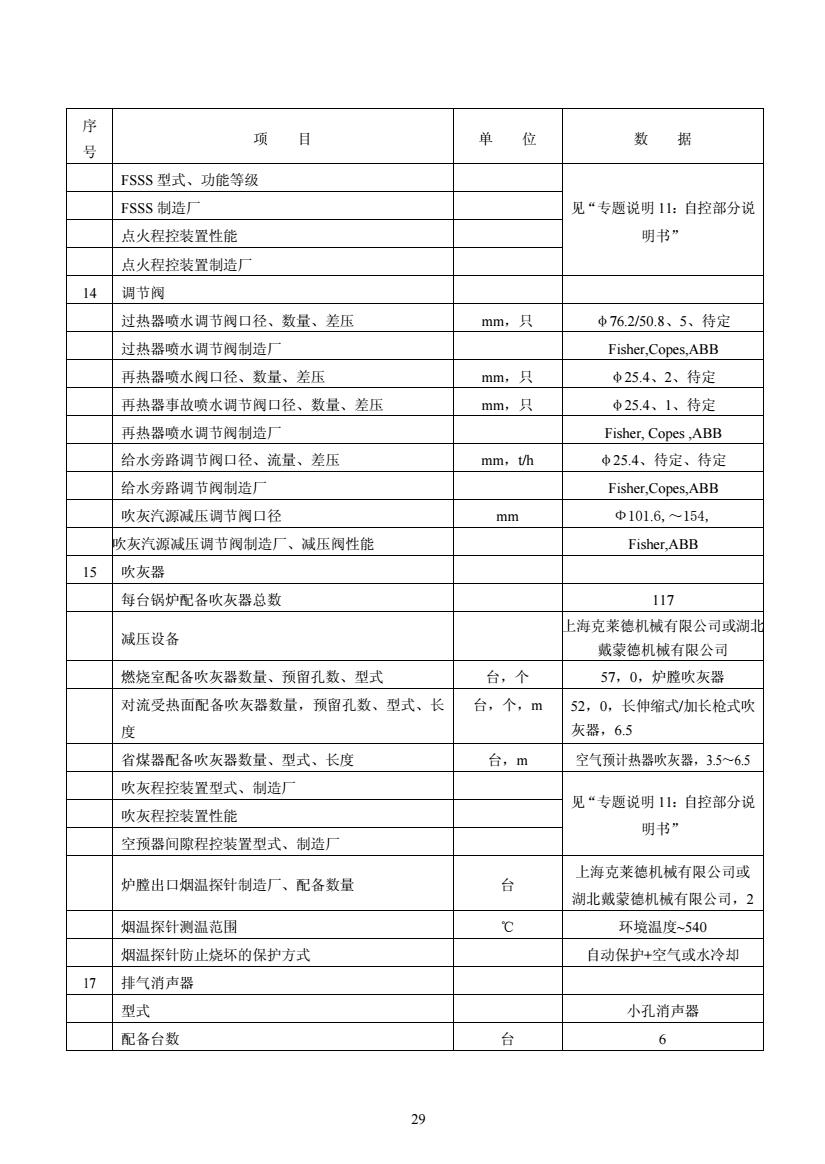

29 序 号 项 目 单 位 数 据 FSSS 型式、功能等级 FSSS 制造厂 点火程控装置性能 点火程控装置制造厂 见“专题说明 11：自控部分说 明书” 14 调节阀 过热器喷水调节阀口径、数量、差压 mm，只 φ76.2/50.8、5、待定 过热器喷水调节阀制造厂 Fisher,Copes,ABB 再热器喷水阀口径、数量、差压 mm，只 φ25.4、2、待定 再热器事故喷水调节阀口径、数量、差压 mm，只 φ25.4、1、待定 再热器喷水调节阀制造厂 Fisher, Copes ,ABB 给水旁路调节阀口径、流量、差压 mm，t/h φ25.4、待定、待定 给水旁路调节阀制造厂 Fisher,Copes,ABB 吹灰汽源减压调节阀口径 mm Ф101.6,～154, 吹灰汽源减压调节阀制造厂、减压阀性能 Fisher,ABB 15 吹灰器 每台锅炉配备吹灰器总数 117 减压设备 上海克莱德机械有限公司或湖北 戴蒙德机械有限公司 燃烧室配备吹灰器数量、预留孔数、型式 台，个 57，0，炉膛吹灰器 对流受热面配备吹灰器数量，预留孔数、型式、长 度 台，个，m 52，0，长伸缩式/加长枪式吹 灰器，6.5 省煤器配备吹灰器数量、型式、长度 台，m 空气预计热器吹灰器，3.5～6.5 吹灰程控装置型式、制造厂 吹灰程控装置性能 空预器间隙程控装置型式、制造厂 见“专题说明 11：自控部分说 明书” 炉膛出口烟温探针制造厂、配备数量 台 上海克莱德机械有限公司或 湖北戴蒙德机械有限公司，2 烟温探针测温范围 ℃ 环境温度~540 烟温探针防止烧坏的保护方式 自动保护+空气或水冷却 17 排气消声器 型式 小孔消声器 配备台数 台 6
第二章锅炉燃料 第一节概述 通常我们把为取得热量而燃烧的可燃物质叫做燃料。当然这些热量在技术上是可利用的， 在经济上是合理的。我国发电厂煤是主要燃料。为了对煤能充分合理地利用，电站用煤应遵循 如下原则：一是尽量不用其它工业部门优质原料，并通过技术经济比较尽量利用劣质燃料。对 于劣质燃料尚无确切定义，一般说，是指水分大(Mar>30%),灰分高(Aar>30-50%),发热量 低(Qgr<14.6叮/kg),难燃烧(Vaf<10%)。这并不意味着一定要选这些燃料，而必须根据 锅炉运行的可能性来选择。二是尽量利用当地燃料，以减轻运输的负担。 湖南华润电力鲤鱼江有限公司扩建工程(2X300W)年耗煤共计196×10t/a,其主要来 源为资兴矿务局所辖的宇字、唐洞、宝源、周源四大煤矿和资兴市煤炭公司，其所供湖南华润 申力鲤角江有限公司的细某可达262X10t/a,另外鲤鱼江煤矿和衡阳地风的常宁柏坊媒矿、 衡南松柏矿矿也可向湖南华润电力鲤鱼江有限公司供应烟煤，年供煤量达19×10't/a。湖南华润 电力鲤鱼江有限公司距矿区很近，属于坑口电厂。燃用煤种为劣质烟煤，具有中等着火、中等 燃烬的特性，在结渣特性上属中一低等级，从煤质分析，Vdaf:30.7%~32.03%,Aar:37.07%~ 46.74%,Qnet.ar:14.10~17.98M/kg,属于中一高挥发分、超)高灰分、中一低热值以及低 结渣性烟煤，着火特性介于烟煤与贫煤之间，而燃烬特性偏向于难燃的贫煤。对于这类煤，高 灰分是其主要特征，燃烧稳定性，尤其是煤粉燃烬性能应该是重点考虑的问题。如前所述湖南 华润电力鲤鱼江有限公司的用煤是符合用煤原则的。 第二节煤的成分及特性 一、煤的成分 煤的组成及各种成分的性质，可按元素分析和工业分析两种方法来进行研究。煤是包括有 机成分和无机成分等物质的混合物。为了实用方便，都通过元素分析和工业分析来确定各种物 质的百分含量。元素分析不能直接测定煤中有机物的化合物，只能确定元素含量的质量百分比， 作为煤的有机物特性。它不能表明煤中所含的是何种化合物，因而也不能充分确定煤的性质。 但是，元素组成与其它特性相结合可以帮助我们判断煤的化学性质。元素分析相当繁杂，电 一般只作工业分析，它能了解煤在燃烧时的某些特性。 (一)煤的元素分析成分 煤的元素分析成分即煤的化学组成成分。 煤的化学组成成分包括碳(C)、氢(H)、氧(O)、氨(N)、硫(S)五种元素，以及水 分(M)和灰分(A)。其中碳、氢、硫（指挥发硫）是可燃的，其余是不可燃的。这些成分在 煤中并不是呈机械的混合物，而是呈复杂的化合物。 煤的各种成分性质如下：
30 第二章 锅炉燃料 第一节 概 述 通常我们把为取得热量而燃烧的可燃物质叫做燃料。当然这些热量在技术上是可利用的， 在经济上是合理的。我国发电厂煤是主要燃料。为了对煤能充分合理地利用，电站用煤应遵循 如下原则：一是尽量不用其它工业部门优质原料，并通过技术经济比较尽量利用劣质燃料。对 于劣质燃料尚无确切定义，一般说，是指水分大（Mar＞30%），灰分高(Aar＞30-50%),发热量 低（Qgr＜14.6MJ/kg）,难燃烧（Vdaf＜10%）。这并不意味着一定要选这些燃料，而必须根据 锅炉运行的可能性来选择。二是尽量利用当地燃料，以减轻运输的负担。 湖南华润电力鲤鱼江有限公司扩建工程（2×300MW）年耗煤共计 196×104 t/a，其主要来 源为资兴矿务局所辖的宇字、唐洞、宝源、周源四大煤矿和资兴市煤炭公司，其所供湖南华润 电力鲤鱼江有限公司的烟煤可达 262×104 t/a，另外鲤鱼江煤矿和衡阳地区的常宁柏坊煤矿、 衡南松柏矿也可向湖南华润电力鲤鱼江有限公司供应烟煤，年供煤量达 19×104 t/a。湖南华润 电力鲤鱼江有限公司距矿区很近，属于坑口电厂。燃用煤种为劣质烟煤，具有中等着火、中等 燃烬的特性，在结渣特性上属中一低等级，从煤质分析，Vdaf:30.7%～32.03%，Aar:37.07%～ 46.74%，Qnet.ar:14.10～17.98MJ/kg,属于中一高挥发分、（超）高灰分、中一低热值以及低 结渣性烟煤，着火特性介于烟煤与贫煤之间，而燃烬特性偏向于难燃的贫煤。对于这类煤，高 灰分是其主要特征，燃烧稳定性，尤其是煤粉燃烬性能应该是重点考虑的问题。如前所述湖南 华润电力鲤鱼江有限公司的用煤是符合用煤原则的。 第二节 煤的成分及特性 一、煤的成分 煤的组成及各种成分的性质，可按元素分析和工业分析两种方法来进行研究。煤是包括有 机成分和无机成分等物质的混合物。为了实用方便，都通过元素分析和工业分析来确定各种物 质的百分含量。元素分析不能直接测定煤中有机物的化合物，只能确定元素含量的质量百分比， 作为煤的有机物特性。它不能表明煤中所含的是何种化合物，因而也不能充分确定煤的性质。 但是，元素组成与其它特性相结合可以帮助我们判断煤的化学性质。元素分析相当繁杂，电厂 一般只作工业分析，它能了解煤在燃烧时的某些特性。 （一）煤的元素分析成分 煤的元素分析成分即煤的化学组成成分。 煤的化学组成成分包括碳（C）、氢（H）、氧（O）、氮（N）、硫（S）五种元素，以及水 分（M）和灰分（A）。其中碳、氢、硫（指挥发硫）是可燃的，其余是不可燃的。这些成分在 煤中并不是呈机械的混合物，而是呈复杂的化合物。 煤的各种成分性质如下：
