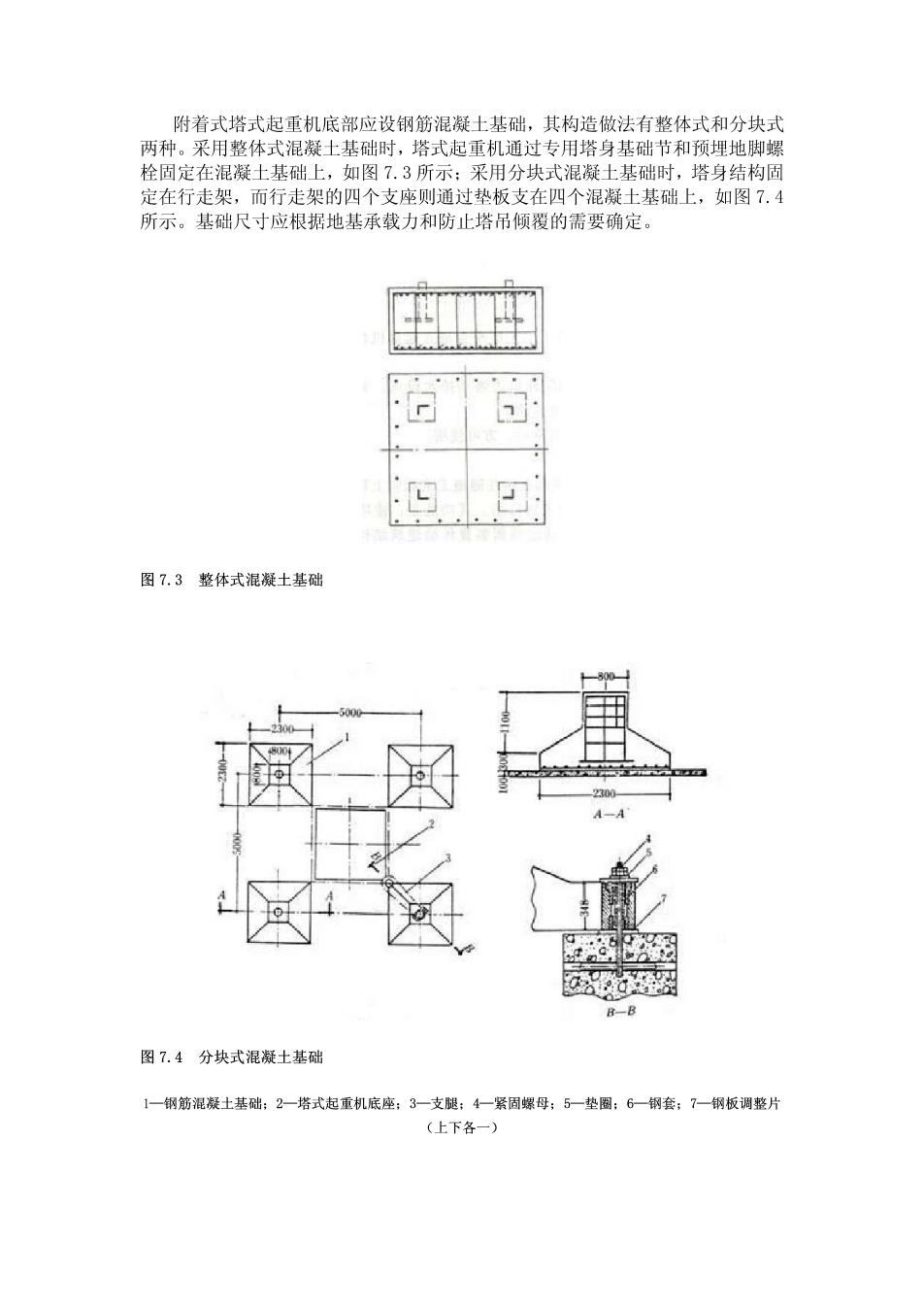

附着式塔式起重机底部应设钢筋混凝土基础，其构造做法有整体式和分块式 两种。采用整体式混凝土基础时，塔式起重机通过专用塔身基础节和预埋地脚螺 栓固定在混凝土基础上，如图7.3所示：采用分块式混凝土基础时，塔身结构固 定在行走架，而行走架的四个支座则通过垫板支在四个混凝土基础上，如图7.4 所示。基础尺寸应根据地基承载力和防止塔吊倾覆的需要确定。 图7.3整体式混凝土基础 5000 B-B 图7.4分块式混凝土基础 1一钢筋混凝土基础：2一塔式起重机底座：3一支腿；4一紧固螺母：5一垫圈：6一钢套；7一钢板调整片 (上下各一)
在高层建筑深基础施工阶段，如需在基坑近旁构筑附着式塔式起重机基础 时，可采用灌柱桩承台式钢筋混凝土基础。在高层建筑综合体施工阶段，如需在 地下室顶板或裙房屋顶楼板上安装附着式塔式起重机时，应对安装塔吊处的楼板 结构进行验算和加固，并在楼板下面加设支撑（至少连续两层）以保证安全。 2)附着式塔式起重机的锚固 附着式塔式起重机在塔身高度超过限定自由高度时，即应加设附着装置与建 筑结构拉结。一般说来，设置23道锚固即可满足施工需要。第一道锚固装置 在距塔式起重机基础表面30~40m处，自第一道锚固装置向上，每隔16~20m 设一道锚固装置。在进行超高层建筑施工时，不必设置过多的锚固装置，可将下 部锚固装置抽换到上部使用。 附着装置由锚固环和附着杆组成。锚固环由两块钢板或型钢组焊成的“U”形 梁拼装而成。锚固环宜设置在塔身标准节对接处或有水平腹杆的断面处，塔身节 主弦杆应视需要加以补强。锚固环必须箍紧塔身结构，不得松脱。附着杆由型钢、 无缝钢管组成，也可以是型钢组焊的桁架结构。安装和固定附着杆时，必须用经 纬仪对塔身结构的垂直度进行检查。如发现塔身偏斜时，可通过调节螺母来调整 附着杆的长度，以消除垂直偏差。锚固装置应尽可能保持水平，附着杆件最大 倾角不得大于10°。附着装置如图7.5所示。 (b 图7.5附着装置 (a)锚固环：(b)附着装置设置 1一塔身：2一锚固环：3一螺旋千斤顶：4一耳环 固定在建筑物上的锚固支座，可套装在柱子上或埋设在现浇混凝土墙板里， 锚固点应紧靠楼板，其距离以不大于20cm为宜。墙板或柱子混凝土强度应提高 一级，并应增加配筋。在墙板上设锚固支座时，应通过临时支撑与相邻墙板相联， 以增强墙板刚度
3)附着式塔式起重机的顶升接高 附着式塔式起重机可借助塔身上端的顶升机构，随着建筑施工进度而自行向 上接高。自升液压顶升机构主要由顶升套架、长行程液压千斤顶、顶升横梁及定 位销组成。液压千斤顶装在塔身上部结构的底端承座上，活塞杆通过顶升横梁支 承在塔身顶部。QT~10型附着式塔式起重机顶升过程如下： (1)将标准节吊到摆渡小车上，并将过渡节与塔身标准节的螺栓松开，准备 顶升（图7-6a)。 (2)开动液压千斤顶，将塔式起重机上部结构包括顶升套架向上升到超过一 个标准节的高度，然后用定位销将套架固定。塔式起重机上部结构的重量通过定 位销传递到塔身（图7-6b)。 (3)液压千斤顶回缩，形成引进空间，此时将装有标准节的摆渡小车推入引 进空间内。（图7.6c)。 (4)利用液压千斤顶将待接高的标准节稍微提起，退出摆渡小车，然后将其 平稳地落在下面的塔身上，并用螺栓加以连接（图7.6d)。 (⑤)再用液压千斤顶稍微向上顶起，拔出定位销，下降过度节，使之与已接 高的塔身联成整体（图7.6e)。 e) 图7.6QT-10型附着式塔式起重机顶升过程示意图 ()准备状态：(b)顶升塔顶：(c)推入塔身标准节：(d)安装塔身标准节：(e)塔顶与塔身联成整体 1一摆渡小车：2一标准节：3一承座；4一液压千斤顶：5一顶升横梁：6一顶升套架：7一定位销；8一过渡节 3.内爬式塔式起重机
内爬式塔式起重机亦为上回转、小车变幅或俯仰变幅起重机械。其塔身支撑 在建筑结构的梁、板上或电梯井壁的预留孔内，塔身的自由高度为30m,楼层中 嵌固段高度为10~14m,起重机上部的荷载通过支承系统和楔紧装置传给楼板结 构。 1)内爬式塔式起重机的爬升 塔式起重机可借助爬升千斤顶、爬梯、爬爪、上下横梁和液压爬升系统，使 上、下横梁两端的爬爪沿着爬梯逐级自行爬升，一般每隔2一3层楼便要爬升一 次。德国产70HC型、88HC型和我国自制的QTP-60型内爬式塔式起重机的爬升 过程如下： (1)将下爬升支腿（下爬爪）支承在爬梯踏步上，准备爬升（图7.7）。 (2)开动液压爬升千斤顶，使活塞杆顶起塔身，上横梁和上爬升支腿（上爬 爪)随着塔身上升亦上升。此时塔身的重量由下横梁经下支腿支承在爬梯上，再 经爬梯横梁支承在建筑物上（图7.7b)。 (3)将上爬升支腿支承在爬梯的上一级踏步上后，使液压爬升千斤顶回缩活 塞杆，同时使下横梁、下爬升支腿向上提起，并支承到爬梯的上一级踏步上（图 7.7c)。此时塔身的重量由上横梁经上爬升支腿支承在爬梯上。由此反复逐级向 上爬升，这样塔式起重机可随着建筑物的施工进度，逐级向上爬升。 图7.7内爬式塔式起重机的爬升过程示意图 1一千斤顶；2一上爬爪和上横梁；3一爬梯横梁；4一爬梯；5一下爬爪和下横梁 2)内爬式塔式起重机的拆除
内爬式塔式起重机拆除时需利用设置在建筑物屋面上的屋面起重机或台灵 架，也可利用搭设在屋面的人字扒杆进行。 4.塔式起重机的选用 塔式起重机的选用要综合考虑建筑物的高度：建筑物的结构类型：构件的尺 寸和重量：施工进度、施工流水段的划分和工程量；现场的平面布置和周围环境 条件等各种情况。同时要兼顾装、拆塔式起重机的场地和建筑结构满足塔架锚固、 爬升的要求。 首先，根据施工对象确定所要求的参数，包括幅度（又称回转半径)、起重 量、起重力矩和吊钩高度等：然而根据塔式起重机的技术性能，选定塔式起重机 的型号。 其次，根据施工进度、施工流水段的划分及工程量和所需吊次、现场的平面 布置，确定塔式起重机的配量台数、安装位置及轨道基础的走向等。 根据施工经验，16层及其以下的高层建筑采用轨道式塔式起重机最为经济： 25层以上的高层建筑，宜选用附着式塔式起重机或内爬式塔式起重机。 选用塔式起重机时，应注意以下事项： (1)在确定塔式起重机形式及高度时，应考虑塔身锚固点与建筑物相对应的 位置以及塔式起重机平衡臂是否影响臂架正常回转等问题。 (2)在多台塔式起重机作业条件下，应处理好相邻塔式起重机塔身高度差， 以防止两塔碰撞，务使彼此互不干扰。 (3)在考虑塔式起重机安装的同时，应考虑塔式起重机的顶升、接高、锚固 以及完工后的落塔、拆运等事项。如起重臂和平衡臂是否落在建筑物上、辅机停 车位置及作业条件、场内运输道路有无阻碍等。 (4)在考虑塔式起重机安装时，应保证顶升套架的安装位置（即塔架引进平 台或引进轨道应与臂架同向)及锚固环的安装位置正确无误。 (⑤)应注意外脚手架的支搭形式与挑出建筑物的距离，以免与下回转塔式起 重机转台尾部回转时发生矛盾。 7.2.2施工电梯 施工电梯又称外用施工电梯，是一种安装于建筑物外部，供运送施工人员和 建筑器材用的垂直提升机械。采用施工电梯运送施工人员上下楼层，可节省工时， 减轻工人体力消耗，提高劳动生产率。因此，施工电梯被认为是高层建筑施工不 可缺少的关键设备之一
