3一9用结点分析法求图示电路的结点电压。 XT3-9 circuit data 20 道嘉囍 控制 编 支路 委借 1 0 2.0000 ① OK O OK 1 0 2.0000 2345678 1 2 1.0000 2 0 1.0000 -x> 0233 23 4.0000 2.0000 0 8.0000 ① .0000 2.0000 独立结点数 8 ***** 改 进 结 点 方 程 ***** 0003000 2 .5 V3 +.000 17 -4. 00 -1 500 V3 +.000 17 .00 - +1.00 V3 +1.00 17 2 00 + 000 +1.00 V3 +.000 17 .00 结 点 电 压 和支 路电流 (2S)41-(1S)u2-(0.5S)43=-2A -2A U -(1S)41+(2.5S)u2-(0.5S)w3=4A 4.000 U 6.000 11= 3=8V 2. 4.000 15= 4.000 6=-2.000 7=-3.000 8=1.000 米**** 直流电路分析程序(DCAP2.11)成电七系-胡翔骏 米**米* 习题3-9
XT3-9 circuit data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 I 1 1 0 2.0000 R 2 1 0 2.0000 R 3 1 2 1.0000 R 4 2 0 1.0000 I 5 0 2 4.0000 R 6 2 3 2.0000 V 7 3 0 8.0000 VR 8 3 1 4.0000 2.0000 独立结点数 = 3 支路数 = 8 ***** 改 进 结 点 方 程 ***** 2.00 V1 -1.00 V2 -.500 V3 +.000 I7 = -4.00 -1.00 V1 +2.50 V2 -.500 V3 +.000 I7 = 4.00 -.500 V1 -.500 V2 +1.00 V3 +1.00 I7 = 2.00 .000 V1 +.000 V2 +1.00 V3 +.000 I7 = 8.00 ----- 结 点 电 压 和 支 路 电 流 ----- V 1= 2.000 V 2= 4.000 V 3= 8.000 I 7= -3.000 ----- 支 路 电 压 ----- U 1= 2.000 U 2= 2.000 U 3= -2.000 U 4= 4.000 U 5= -4.000 U 6= -4.000 U 7= 8.000 U 8= 6.000 ----- 支 路 电 流 ----- I 1= 2.000 I 2= 1.000 I 3= -2.000 I 4= 4.000 I 5= 4.000 I 6= -2.000 I 7= -3.000 I 8= 1.000 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 习题3－9 3－9 用结点分析法求图示电路的结点电压。 8V (1S) (2.5S) (0.5S) 4A (2S) (1S) (0.5S) 2A 2A 3 1 2 3 1 2 3 u u u u u u u
3一10用结点分析法求图示电路的结点电压。 XT3-10 circuit data 元件 支路开始终止 控制 2S ② 4S ③ 类型 编号 结点 结点 支路 元数 0 1 0 件值90 1234567 1 0 .0000 10A 20A43 1 2 2 0000 2 0 .0000 -CD 02 2 20.000 3 4.0000 V 3 0 5.0000 25000 独立结点数 3 支路数 三7 *米*** 结 点 方 程 米****米 6.00 +.000 V3 10.0 -2.00 Wi -4.00 V3 20.0 000 V1 -4. 00 V2 +8.00 V3= 20.0 结 点 电压 和支路电流 V1= 3.00 641-2w2=10V U1= -3.00 U4=4.000 U5= -4.00 - 2u1+11w2-4w3=20V 11= 10.0 -4u2+8u3=20V 14= 20.00 15= 20.00 -2.00 -Z.000 ***** 直流电路分析程序(DCAP2.11)成电七系--胡翔骏 ***** 习题3-10
XT3-10 circuit data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 I 1 0 1 10.000 G 2 1 0 4.0000 G 3 1 2 2.0000 G 4 2 0 5.0000 I 5 0 2 20.000 G 6 2 3 4.0000 VR 7 3 0 5.0000 .25000 独立结点数 = 3 支路数 = 7 ***** 结 点 方 程 ****** 6.00 V1 -2.00 V2 +.000 V3 = 10.0 -2.00 V1 +11.0 V2 -4.00 V3 = 20.0 .000 V1 -4.00 V2 +8.00 V3 = 20.0 ----- 结 点 电 压 和 支 路 电 流 ----- V 1= 3.000 V 2= 4.000 V 3= 4.500 ----- 支 路 电 压 ----- U 1= -3.000 U 2= 3.000 U 3= -1.000 U 4= 4.000 U 5= -4.000 U 6= -.5000 U 7= 4.500 ----- 支 路 电 流 ----- I 1= 10.00 I 2= 12.00 I 3= -2.000 I 4= 20.00 I 5= 20.00 I 6= -2.000 I 7= -2.000 ***** 直流电路分析程序 ( DCAP 2.11 ) 成电 七系--胡翔骏 ***** 习题3－10 3－10 用结点分析法求图示电路的结点电压。 4 8 20V 2 11 4 20V 6 2 10V 2 3 1 2 3 1 2 u u u u u u u
3一11用结点分析法求图示电路的结点电压。 XT3-11A circuit data 元件支路开始终止控制 元件 2A 类型 编号 结点结点支路 数值 0.52 R 1 1 0 1.0000 ① ② R 2 2 50000 3 2 3 1.0000 3sin @tA 3A 4 3 0 3.0000 R 5 2 0 1.0000 3 3.0000 ③ 6 单独计算正弦电流源作用引起的正弦直流电压电流分量。 3.00 V1 -2.00 V2 +.000 V3=3.00 -2.00 V1 +4.00 V2 -1.00 V3=.000 .000 V1 -1.00 V2 +4.00 V3=-3.00 结 点 电压和支路电流 V1= 1.345 2= .5172 V3=-.6207 支路 电压 U1= 1.345 U 2= .8276 U3= 1.138 U4=-.6207 U5= .5172 -1.966 支 路 电流 11= 1.345 1 1.655 13= 1.138 14=-1.862 5= .5172 16= 3.000 习题3-11a
XT3-11A circuit data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 R 1 1 0 1.0000 R 2 1 2 .50000 R 3 2 3 1.0000 G 4 3 0 3.0000 R 5 2 0 1.0000 I 6 3 1 3.0000 独立结点数 = 3 支路数 = 6 ***** 结 点 方 程 ****** 3.00 V1 -2.00 V2 +.000 V3 = 3.00 -2.00 V1 +4.00 V2 -1.00 V3 = .000 .000 V1 -1.00 V2 +4.00 V3 = -3.00 ----- 结 点 电 压 和 支 路 电 流 ----- V 1= 1.345 V 2= .5172 V 3= -.6207 ----- 支 路 电 压 ----- U 1= 1.345 U 2= .8276 U 3= 1.138 U 4= -.6207 U 5= .5172 U 6= -1.966 ----- 支 路 电 流 ----- I 1= 1.345 I 2= 1.655 I 3= 1.138 I 4= -1.862 I 5= .5172 I 6= 3.000 习题3－11a 3－11 用结点分析法求图示电路的结点电压。 单独计算正弦电流源作用引起的正弦直流电压电流分量

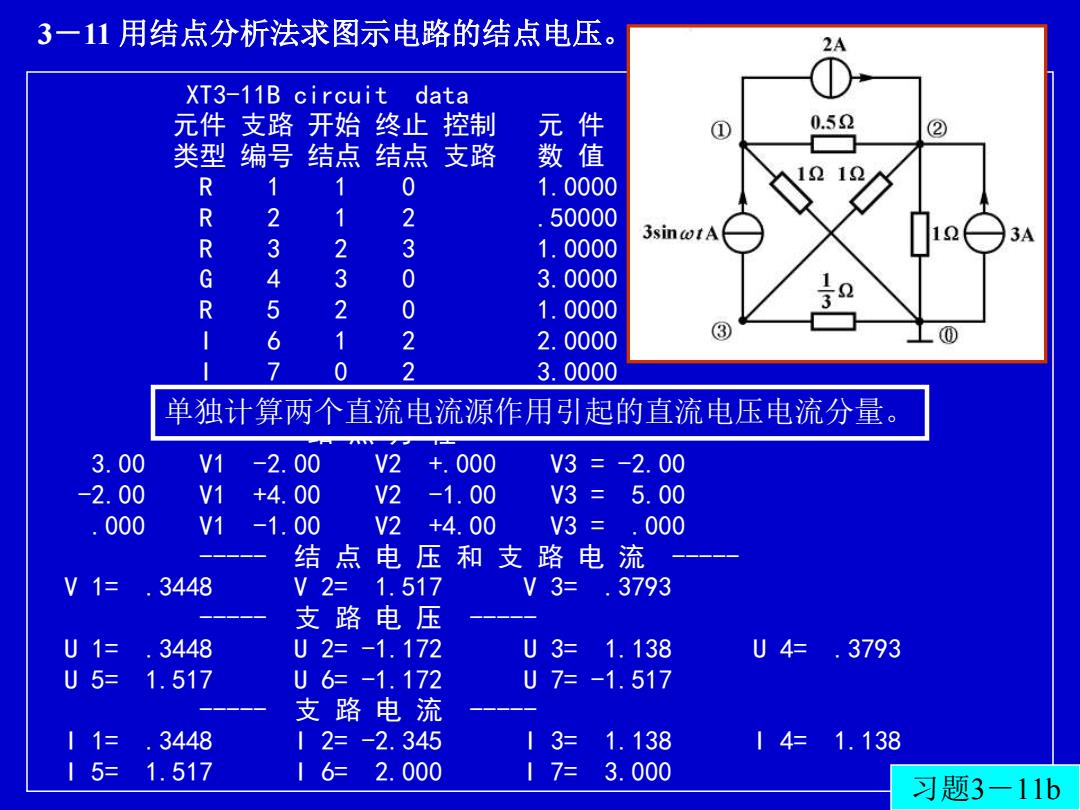

3一11用结点分析法求图示电路的结点电压。 2A XT3-11B circuit data 元件支路 开始终止控制 元件 0.52 类型 编号 结点结点支路 数值 R 1 1 0 1.0000 R 2 2 50000 3sinwtA 3A 3 2 3 1.0000 3 0 3.0000 2 0 1.0000 6 2 2.0000 ③ 7 3.0000 单独计算两个直流电流源作用引起的直流电压电流分量。 3.00 V1 -2.00 V2 +.000 V3=-2.00 -2.00 V1 +4 V2 -1.00 V3=5.00 000 V1 -1. 88 V2 +4.00 V3= .000 点 电 压和支路电流 V1= 3448 517 V3=.3793 支 路 电压 U1= .3448 -1 172 U3= 1.138 U4=.3793 U5= 1.517 -1.172 U7= -1.517 支路 流 11= .3448 1 345 13= 1.138 14=1.138 15= 1.517 1 2.000 17= 3.000 习题3-11b
XT3-11B circuit data 元件 支路 开始 终止 控制 元 件 元 件 类型 编号 结点 结点 支路 数 值 数 值 R 1 1 0 1.0000 R 2 1 2 .50000 R 3 2 3 1.0000 G 4 3 0 3.0000 R 5 2 0 1.0000 I 6 1 2 2.0000 I 7 0 2 3.0000 独立结点数 = 3 支路数 = 7 ***** 结 点 方 程 ****** 3.00 V1 -2.00 V2 +.000 V3 = -2.00 -2.00 V1 +4.00 V2 -1.00 V3 = 5.00 .000 V1 -1.00 V2 +4.00 V3 = .000 ----- 结 点 电 压 和 支 路 电 流 ----- V 1= .3448 V 2= 1.517 V 3= .3793 ----- 支 路 电 压 ----- U 1= .3448 U 2= -1.172 U 3= 1.138 U 4= .3793 U 5= 1.517 U 6= -1.172 U 7= -1.517 ----- 支 路 电 流 ----- I 1= .3448 I 2= -2.345 I 3= 1.138 I 4= 1.138 I 5= 1.517 I 6= 2.000 I 7= 3.000 习题3－11b 3－11 用结点分析法求图示电路的结点电压。 单独计算两个直流电流源作用引起的直流电压电流分量

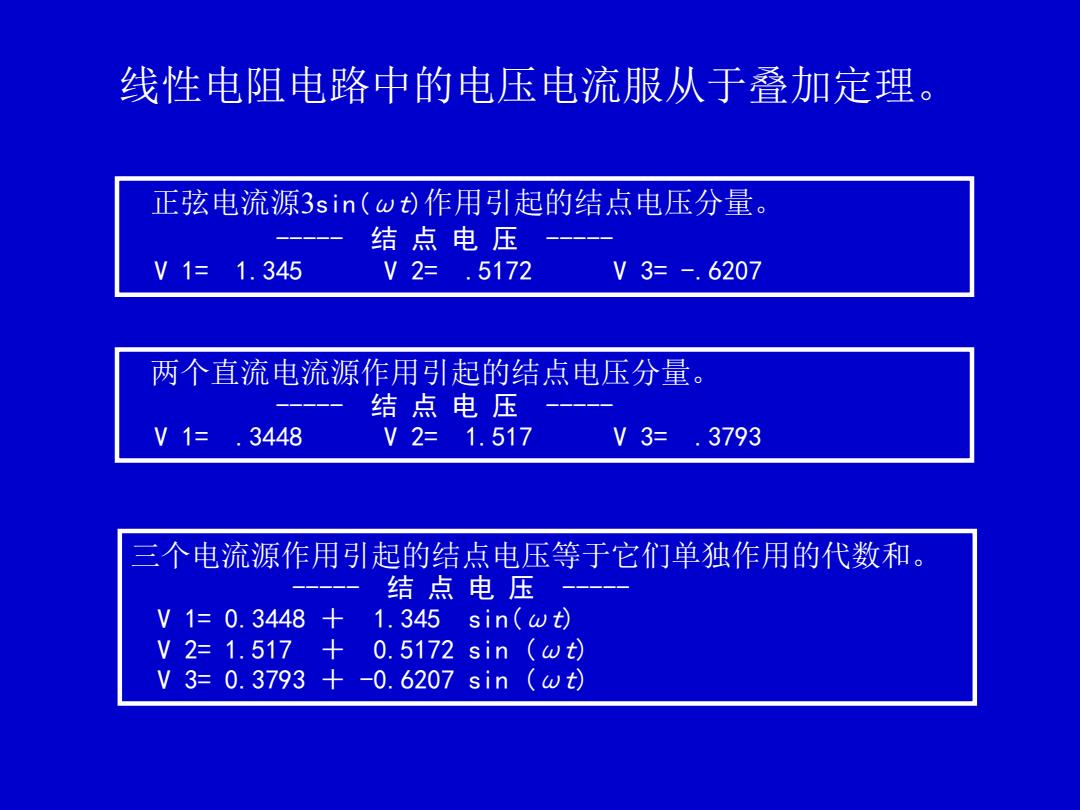

线性电阻电路中的电压电流服从于叠加定理。 正弦电流源3sin(ωt)作用引起的结点电压分量。 结点电压 V1=1.345 V2=.5172 V3=-.6207 两个直流电流源作用引起的结点电压分量。 结点电压 V1=.3448 V2=1.517 V3=.3793 三个电流源作用引起的结点电压等于它们单独作用的代数和。 结点电压 V1=0.3448+1.345 sin(wt) V2=1.517+0.5172sin (ωt〉 V3=0.3793+-0.6207sin(ωt)
正弦电流源3sin(ωt)作用引起的结点电压分量。 ----- 结 点 电 压 ----- V 1= 1.345 V 2= .5172 V 3= -.6207 两个直流电流源作用引起的结点电压分量。 ----- 结 点 电 压 ----- V 1= .3448 V 2= 1.517 V 3= .3793 三个电流源作用引起的结点电压等于它们单独作用的代数和。 ----- 结 点 电 压 ----- V 1= 0.3448 ＋ 1.345 sin(ωt) V 2= 1.517 ＋ 0.5172 sin (ωt) V 3= 0.3793 ＋ -0.6207 sin (ωt) 线性电阻电路中的电压电流服从于叠加定理
