钢球磨煤机筒体双波纹衬板 A 双波纹衬板 ■ 磨煤机筒体 双波纹衬板 磨煤机筒体 剖面图A-A 参考：福斯特惠勒公司 磨煤机运行维护手册 附图1-1
长沙理工大学能动学院 Page 26 Principles of Boiler 2023/9/23

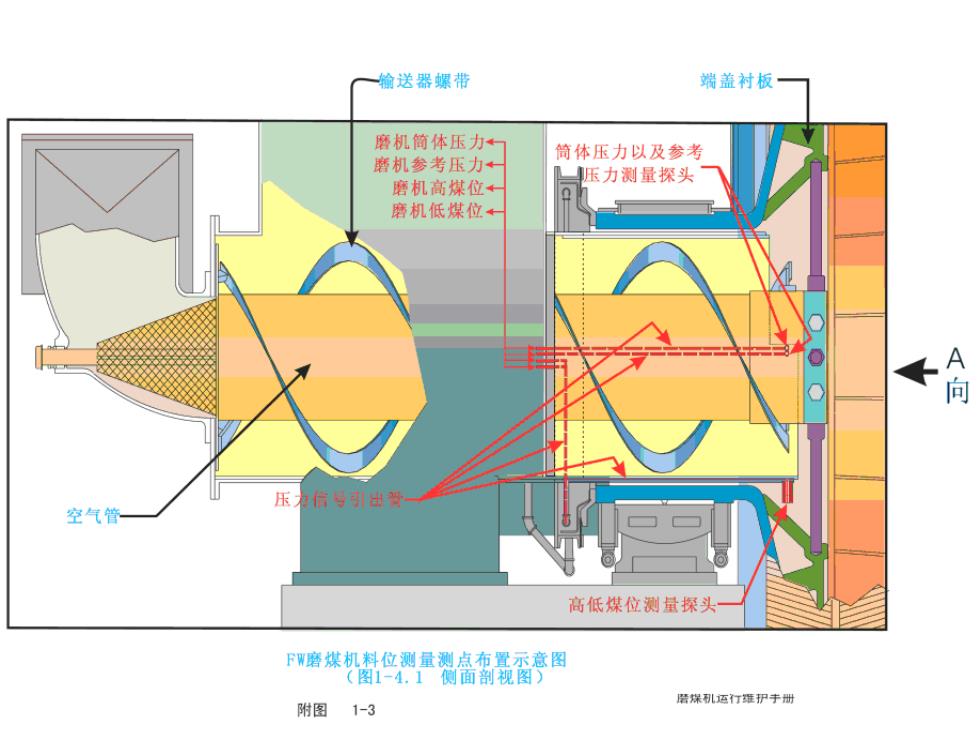

输送器螺带 端盖衬板 磨机筒体压力 筒体压力以及参考 蘑机参考压力+ 压力测量探头 磨机高煤位 0 磨机低煤位← ← A 空气管 高低煤位测量探头 磨球寄色量高餐香瞽国 厝煤机运行维护于册 附图1-3
长沙理工大学能动学院 Page 27 Principles of Boiler 2023/9/23

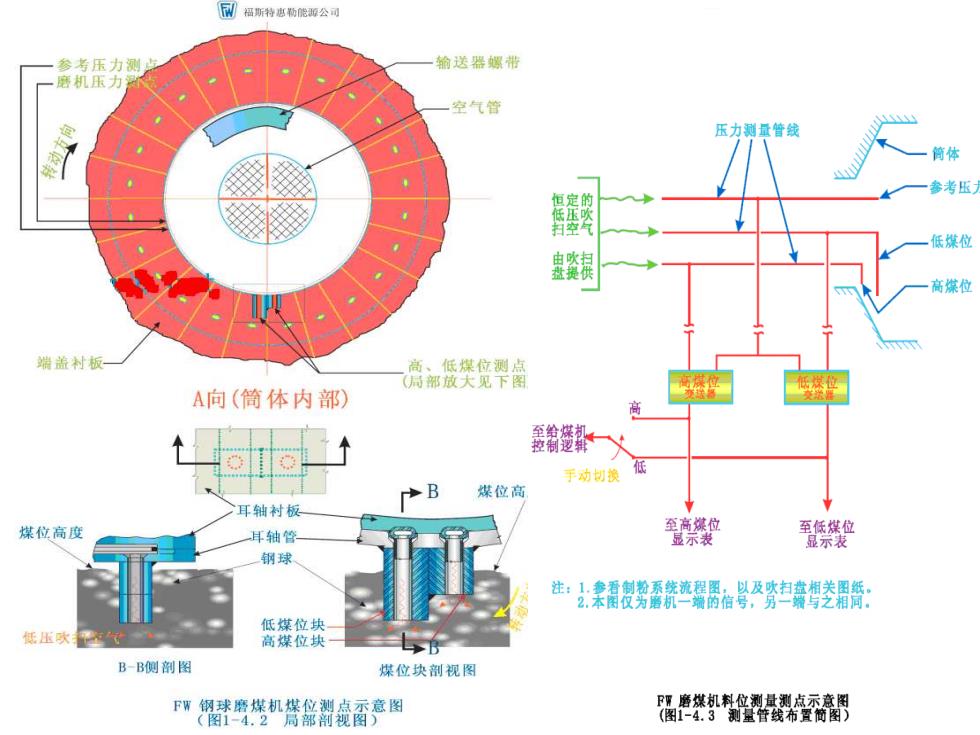

同福斯特感勒能斯公司 参压力视测 输送器螺带 空气管 压力列量管线 筒体 参考压 低煤位 高煤位 端盖村板 高、低煤位测点 (局部放大见下图 A向（筒体内部） 高 手功切换倔 B 煤位高 耳轴衬板 煤位高度 至高煤位 耳轴管 显示表 钢球 生·士果雷发势酰产餐圆信及资中精李霜餐： 低煤位块 低压吹 高煤位块 B-B侧剖图 煤位块剖视图 F鬥戬商线机搭能器瓷否意图 围色
长沙理工大学能动学院 Page 28 Principles of Boiler 2023/9/23

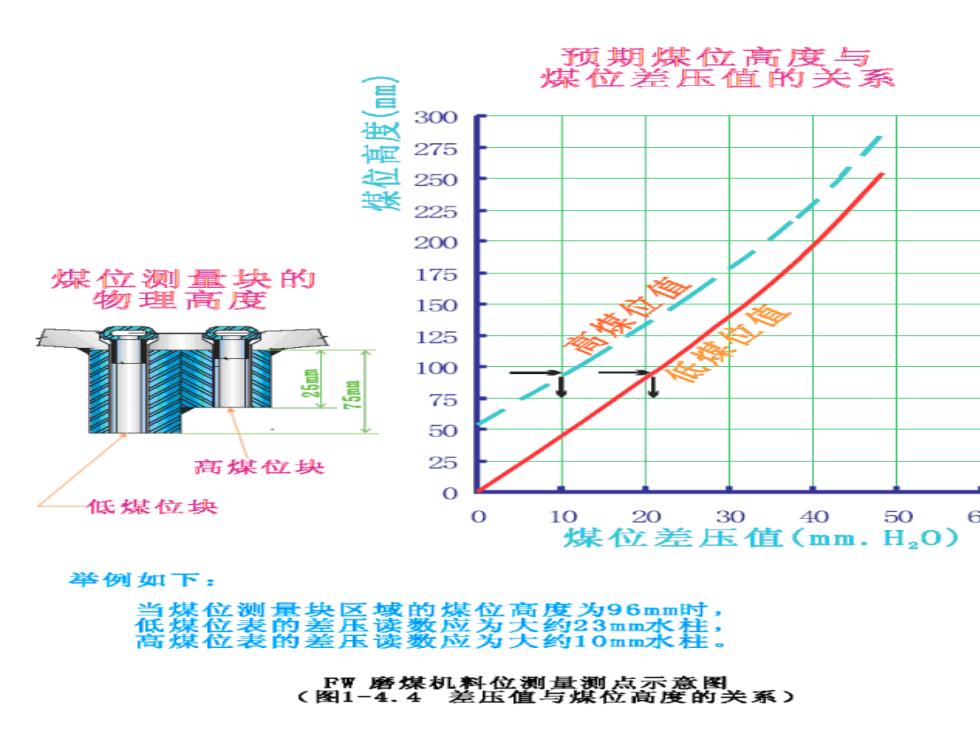

顶期煤立高度与 媒位笔玉值的关系 300 275 250 225 200 煤立测量块的 175 物物型高度 150 125 100 75 50 煤位块 25 低煤位块 10 20 30 40 50 煤立差玉直(mm.H2O) 举列如下： 约23mm才 <置章攀机倍型亭叠否魔是关系3
长沙理工大学能动学院 Page 29 Principles of Boiler 2023/9/23

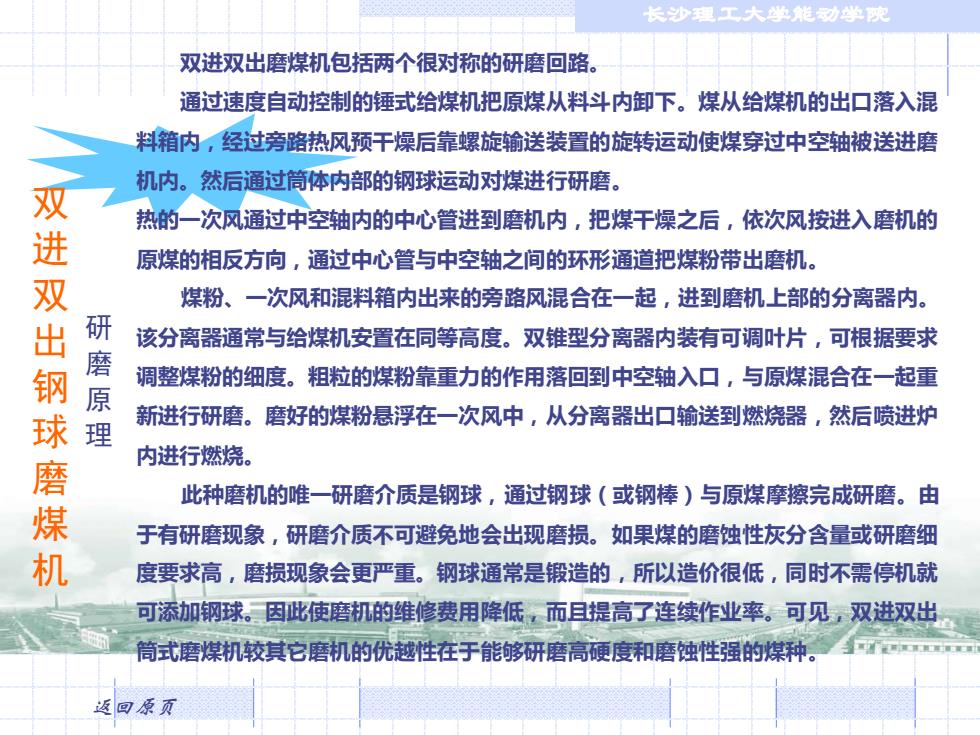

长沙厘工大单能功单爽 双进双出磨煤机包括两个很对称的研磨回路， 通过速度自动控制的锤式给煤机把原煤从料斗内卸下。煤从给煤机的出口落入混 料箱内，经过旁路热风预干燥后靠螺旋输送装置的旋转运动使煤穿过中空轴被送进磨 双 机内。然后通过筒体内部的钢球运动对煤进行研磨。 热的一次风通过中空轴内的中心管进到磨机内，把煤干燥之后，依次风按进入磨机的 进双出钢 原煤的相反方向，通过中心管与中空轴之间的环形通道把煤粉带出磨机。 煤粉、一次风和混料箱内出来的旁路风混合在一起，进到磨机上部的分离器内。 研 该分离器通常与给煤机安置在同等高度。双锥型分离器内装有可调叶片，可根据要求 磨原 调整煤粉的细度。粗粒的煤粉靠重力的作用落回到中空轴入口，与原煤混合在一起重 新进行研磨。磨好的煤粉悬浮在一次风中，从分离器出口输送到燃烧器，然后喷进炉 理 磨 内进行燃烧。 此种磨机的唯一研磨介质是钢球，通过钢球（或钢棒）与原煤摩擦完成研磨。由 于有研磨现象，研磨介质不可避免地会出现磨损。如果煤的磨蚀性灰分含量或研磨细 机 度要求高，磨损现象会更严重。钢球通常是锻造的，所以造价很低，同时不需停机就 可添加钢球。因此使磨机的维修费用降低，而且提高了连续作业率。可见，双进双出 筒式磨煤机较其它磨机的优越性在于能够研磨高硬度和磨蚀性强的煤种。 返回原页
长沙理工大学能动学院 双 进 双 出 钢 球 磨 煤 机 研 磨 原 理 双进双出磨煤机包括两个很对称的研磨回路。 通过速度自动控制的锤式给煤机把原煤从料斗内卸下。煤从给煤机的出口落入混 料箱内，经过旁路热风预干燥后靠螺旋输送装置的旋转运动使煤穿过中空轴被送进磨 机内。然后通过筒体内部的钢球运动对煤进行研磨。 热的一次风通过中空轴内的中心管进到磨机内，把煤干燥之后，依次风按进入磨机的 原煤的相反方向，通过中心管与中空轴之间的环形通道把煤粉带出磨机。 煤粉、一次风和混料箱内出来的旁路风混合在一起，进到磨机上部的分离器内。 该分离器通常与给煤机安置在同等高度。双锥型分离器内装有可调叶片，可根据要求 调整煤粉的细度。粗粒的煤粉靠重力的作用落回到中空轴入口，与原煤混合在一起重 新进行研磨。磨好的煤粉悬浮在一次风中，从分离器出口输送到燃烧器，然后喷进炉 内进行燃烧。 此种磨机的唯一研磨介质是钢球，通过钢球（或钢棒）与原煤摩擦完成研磨。由 于有研磨现象，研磨介质不可避免地会出现磨损。如果煤的磨蚀性灰分含量或研磨细 度要求高，磨损现象会更严重。钢球通常是锻造的，所以造价很低，同时不需停机就 可添加钢球。因此使磨机的维修费用降低，而且提高了连续作业率。可见，双进双出 筒式磨煤机较其它磨机的优越性在于能够研磨高硬度和磨蚀性强的煤种。 返回原页
