长沙瘦工大学能动学晚 钢球滚筒磨煤机 合格煤粉 原煤 干燥剂一 粗粉 入粗粉 分离器 球磨机 钢球滚筒磨煤机制粉流程图 钢球滚筒磨煤机是依靠内钢球对煤的撞击，挤压和研磨而使煤磨制成煤粉的。 煤粉在通入钢球磨煤机内的热空气干燥的同时被带出钢球磨煤机，进入粗粉分离 器中，分离出细度合格的煤粉并在分离出煤粉落入煤粉仓；粗煤粉返回钢球磨煤 机再磨。钢球磨煤机在研磨过程中，逐渐被磨耗，直径越来越小
长沙理工大学能动学院 钢球滚筒磨煤机 钢球滚筒磨煤机是依靠内钢球对煤的撞击，挤压和研磨而使煤磨制成煤粉的。 煤粉在通入钢球磨煤机内的热空气干燥的同时被带出钢球磨煤机，进入粗粉分离 器中，分离出细度合格的煤粉并在分离出煤粉落入煤粉仓；粗煤粉返回钢球磨煤 机再磨。钢球磨煤机在研磨过程中，逐渐被磨耗，直径越来越小。 钢球滚筒磨煤机制粉流程图
长沙理工大学能动学院 Page 12 Principles of Boiler 2023/9/23
会力东，剂
长沙理工大学能动学院 Page 13 Principles of Boiler 2023/9/23

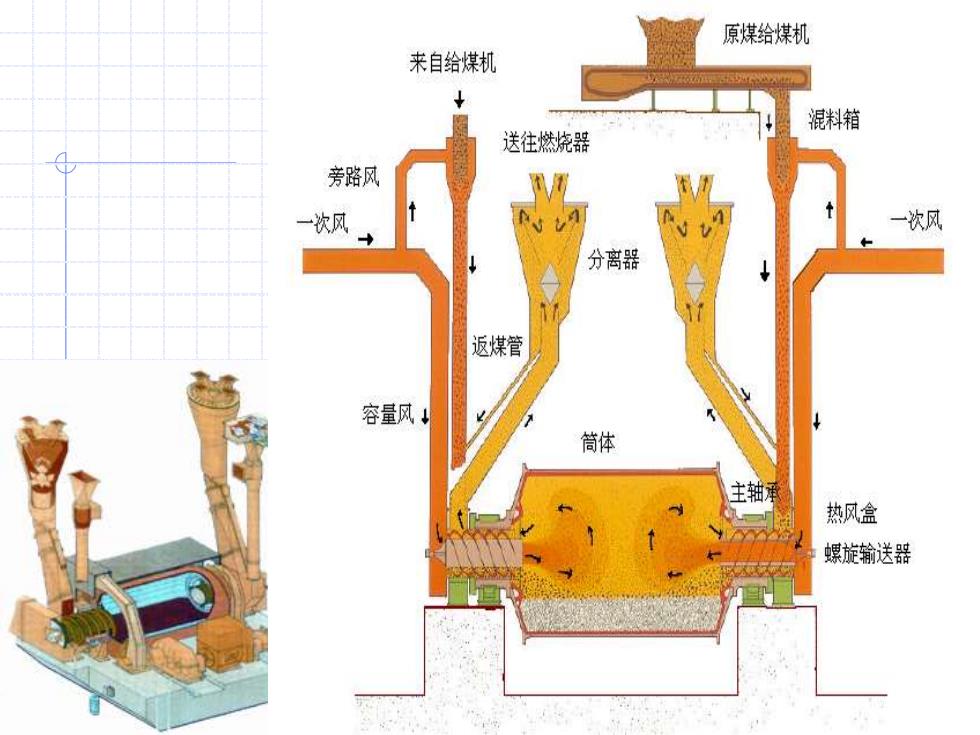

长沙厘工大单能功单兜 双进双出钢球磨（低速磨） 筒两端的空心轴内有一空心圆管。 圆管外装有螺旋输送装置。 一次风 两端的空心轴既是热风和原煤的进 次风 口，又是煤粉气流混合物的出口。 热风 热风 两个相互对称又彼此独立的磨煤回 路的两个回路； 可以单独使用一个，这时可使磨煤 出力降至50%以下。 Page 14 Principles of Boiler 2023/9/23
长沙理工大学能动学院 Page 14 Principles of Boiler 2023/9/23 双进双出钢球磨(低速磨) 筒两端的空心轴内有一空心圆管。 圆管外装有螺旋输送装置。 两端的空心轴既是热风和原煤的进 口，又是煤粉气流混合物的出口。 两个相互对称又彼此独立的磨煤回 路的两个回路； 可以单独使用一个，这时可使磨煤 出力降至50％以下
原煤给煤机 来自给煤机 混料箱 送往燃烧器 旁路风 一次风 一次风 分离器 返煤管 容量风↓ 筒体 主轴 热风盒 螺旋输送器
长沙理工大学能动学院 Page 15 Principles of Boiler 2023/9/23
