上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 问题：电动自行车使用何种电池？ 强 6-DZM-12 中国地名商标 AMAMAAMAA是n 型 母客 铅酸蓄电池，俗称电瓶 1日
问题：电动自行车使用何种电池？ 铅酸蓄电池，俗称电瓶

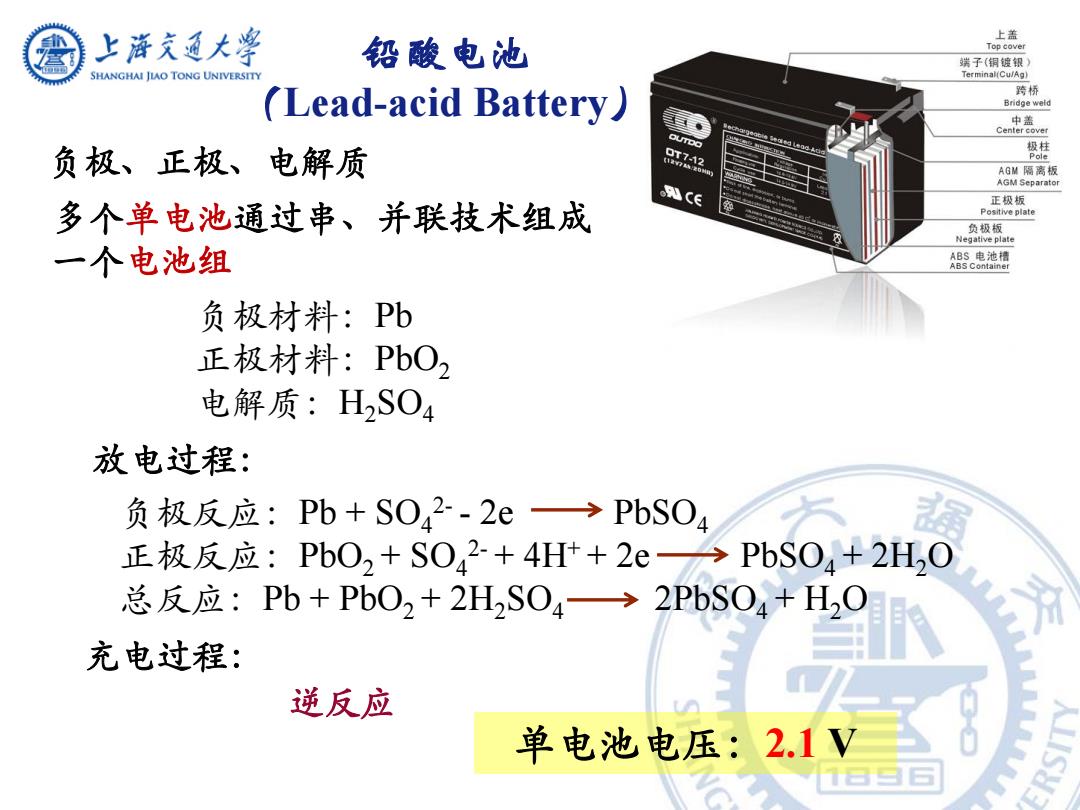

上游充通大学 上盖 铅酸电池 Top cover 端子（铜镀银） SHANGHAI JLAO TONG UNIVERSITY Terminal(Cu/Ag) (Lead-acid Battery) 跨桥 Bridge weld OUTDO c电 极柱 负极、正极、电解质 Pole AGM隔离板 AGM Separator RCE 正极板 多个单电池通过串、并联技术组成 Positive plate 负极板 Negative plate 一个电池组 ABS电池槽 ABS Containe 负极材料：Pb 正极材料：PbO2 电解质：H2SO4 放电过程： 负极反应：Pb+S042-2e→PbS04 漏 s授是6+ptO,+2H,s0,一2s09 正极反应：PbO2+S042+4H++2e→PbSO4+2H 充电过程： 逆反应 单电池电压：2.1V
负极反应：Pb + SO4 2- - 2e PbSO4 正极反应：PbO2 + SO4 2- + 4H+ + 2e PbSO4 + 2H2O 总反应：Pb + PbO2 + 2H2SO4 2PbSO4 + H2O 放电过程： 充电过程： 逆反应 负极材料：Pb 正极材料：PbO2 电解质：H2SO4 铅酸电池 （Lead-acid Battery） 负极、正极、电解质 多个单电池通过串、并联技术组成 一个电池组 单电池电压：2.1 V

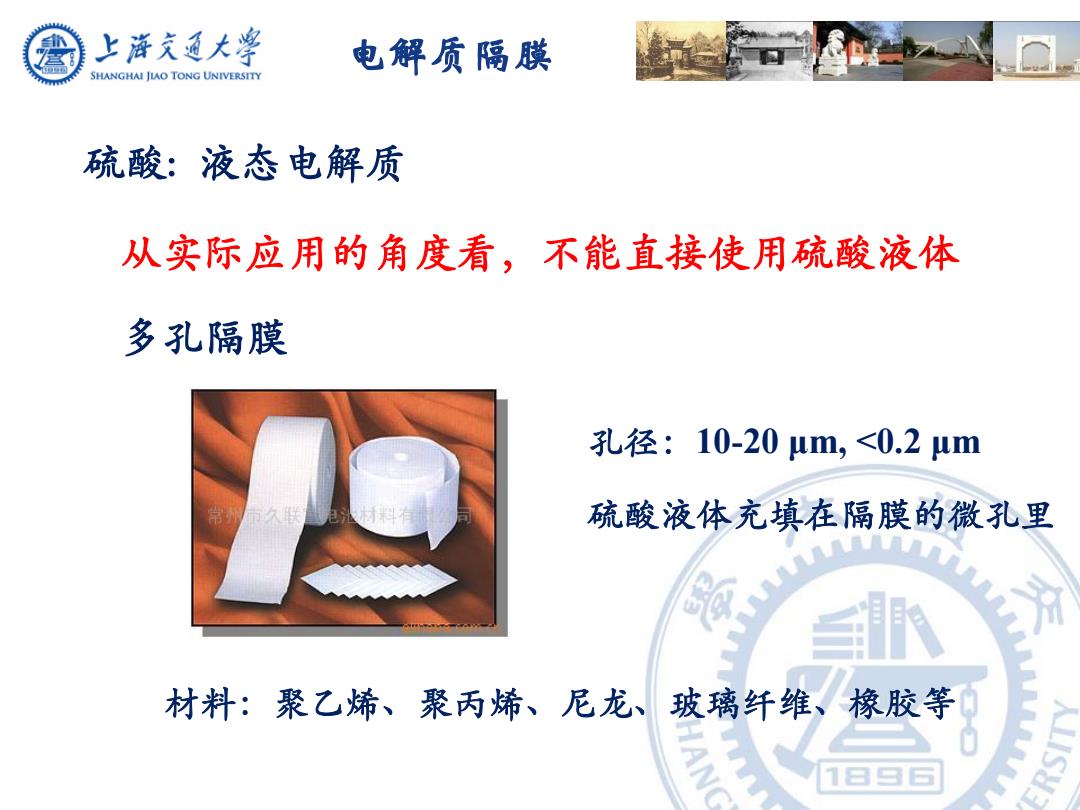

上游充通大学 电解质隔膜 SHANGHAI JLAO TONG UNIVERSITY 硫酸：液态电解质 从实际应用的角度看，不能直接使用硫酸液体 多孔隔膜 孔径：10-20m,<0.2um 硫酸液体充填在隔膜的微孔里 材料：聚乙烯、聚丙烯、尼龙、： 玻璃纤维、橡胶等
电解质隔膜 硫酸: 液态电解质 从实际应用的角度看，不能直接使用硫酸液体 多孔隔膜 孔径：10-20 μm, <0.2 μm 材料：聚乙烯、聚丙烯、尼龙、玻璃纤维、橡胶等 硫酸液体充填在隔膜的微孔里

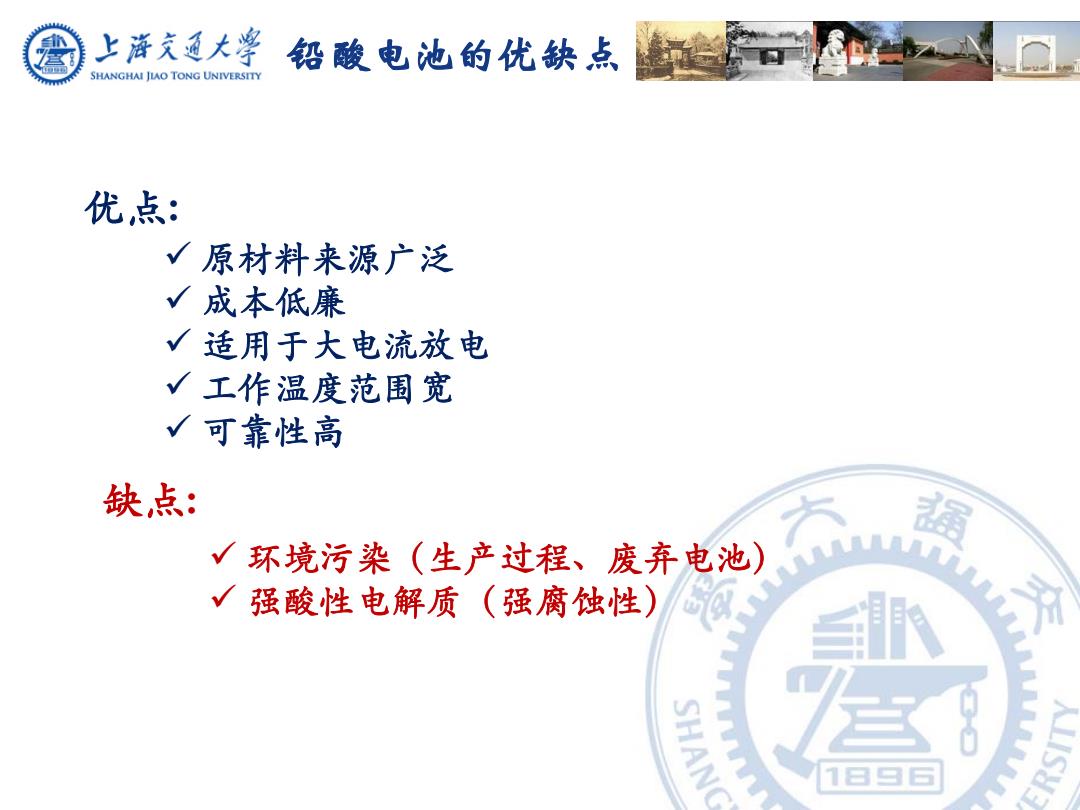

上游充通大学 铅酸电池的优缺点 SHANGHAI JIAO TONG UNIVERSITY 优，点： √原材料来源广泛 √成本低廉 √适用于大电流放电 √工作温度范围宽 √可靠性高 缺点： 强 √环境污染（生产过程、废弃电池) √强酸性电解质（强腐蚀性） MAMLAAAR SHANG AA 1日 1
铅酸电池的优缺点 优点: 原材料来源广泛 成本低廉 适用于大电流放电 工作温度范围宽 可靠性高 缺点: 环境污染（生产过程、废弃电池） 强酸性电解质（强腐蚀性）

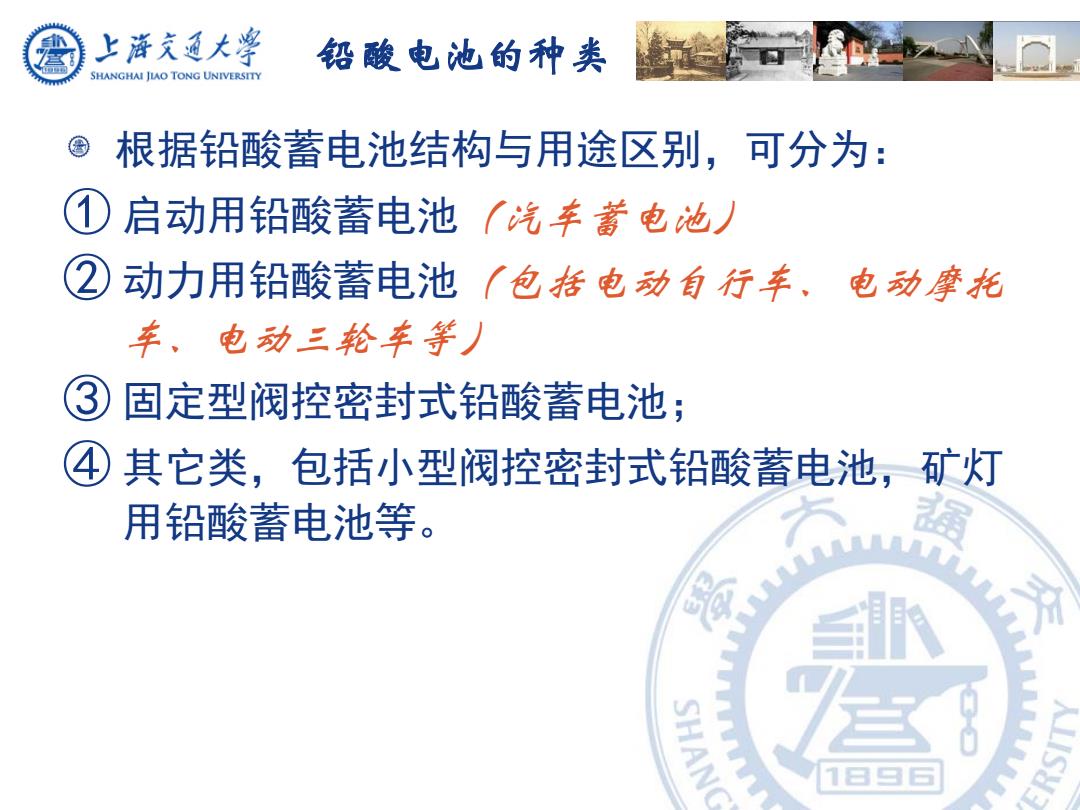

上游充通大学 铅酸电池的种类 SHANGHAI JLAO TONG UNIVERSITY 根据铅酸蓄电池结构与用途区别，可分为： ① 启动用铅酸蓄电池「汽车蓄电池 ② 动力用铅酸蓄电池「包括电动有行车、电动摩托 车，电动三轮车等ノ 固定型阀控密封式铅酸蓄电池； 4 其它类，包括小型阀控密封式铅酸蓄电池，矿灯 用铅酸蓄电池等。 强 1日
铅酸电池的种类 根据铅酸蓄电池结构与用途区别，可分为： ① 启动用铅酸蓄电池（汽车蓄电池） ② 动力用铅酸蓄电池（包括电动自行车、电动摩托 车、电动三轮车等） ③ 固定型阀控密封式铅酸蓄电池； ④ 其它类，包括小型阀控密封式铅酸蓄电池，矿灯 用铅酸蓄电池等
