易建勋编著《计算机维修技术第2版》 附件4-5：常见BIOS参数设置说明 《计算机维修技术第2版》 易建勋编著 清华大学出版社2009.8 附件4-5：常见BI0S参数设置说明 在下列BIOS参数设置中，0内为建议设置参数。 1st/2nd/3 rd Boot Device [HDD-O:BIOS第1/第2/第2启动设备引导顺序。设定值有： Floppy:系统尝试从软盘驱动器引导： LS120:系统尝试从LS120软驱引导： HDD-0:系统尝试从第1个硬盘引导： SCSI:系统尝试从SCSI硬盘引导： CDROM:系统尝试从CD-ROM驱动器引导，安装系统时常用这一设置： HDD-1、2、3:系统尝试从第1、2、3硬盘引导： ZIP:系统尝试从ATAPL-ZIP软驱引导； LAN:系统尝试从局域网引导： Disabled:禁用。 32 Bit Data Transfer[Enabled:硬盘32位数据传输设置。 AC97 Audio[Auto]:主板自带的AC97声卡，外接声卡时需要关闭该功能。 AC97 Modem[Auto:主板自带调制解调器，外接Modem时需要关闭该功能。 Access Mode [LBA]:DE硬盘数据存取模式。 ACPI Function [Enabled:高级电源管理功能，可通过程序打开或关闭内部硬件电源。 ACPI Configuration:ACPI电源管理设置。 ACPI Suspend Type [Disabled:高级电源管理功能系统挂起模式。 Active Temperature[Enabled:CPU风扇控制温度。 Act to Precharge Delay[2]:内存预充电最短周期，数值越小性能越高，对内存质量要求也越高。 Add On ROM Display Mode [Force BIOS]:附件装置软件显示的模式。 Advanced:.高级BIOS功能设置。 Advanced BIOS Features:高级BIOS功能设置，一些引导参数设置。 Advanced Chipset Features:高级芯片组功能设置，内存等北桥芯片组设备参数设置。 AGP Aperture Size[64M:AGP显卡内存分配，最大不超过系统内存的50%。 AGP Data Transfer Rate[8x]:AGP显卡速度设置。 AGP Driving Control[Auto:指定AGP显卡至北桥间的驱动电流信号强度。一些AGP显卡需要比正常电流更 强的驱动电流才能工作，特别是在高负荷工作时，选择Manual后可以手动设置具体驱动信号强度，从而改变 AGP系统的稳定性。 AGP/PCI Frequency[Auto]:AGP、PCI设备工作频率设定。 AGP VDDQ Voltage:AGP总线当前工作电压。 AGP Voltage:AGP总线工作电压。 AGP Driving Control[Auto]:设置显卡与主板北桥芯片之间的驱动电流信号强度。 AGP Read Synchronization[Enabled:AGP8x标准中加入了同步设计，因为AGP8x设备、CPU、以及其它的 1
易建勋 编著《计算机维修技术 第 2 版》 附件 4-5：常见 BIOS 参数设置说明 1 《计算机维修技术 第 2 版》 易建勋 编著 清华大学出版社 2009.8 附件 附件 4-5：常见 ：常见 BIOS 参数设置说明 参数设置说明 在下列 BIOS 参数设置中，[]内为建议设置参数。 1st/2nd/3rd Boot Device [HDD-0]：BIOS 第 1/第 2/第 2 启动设备引导顺序。设定值有： Floppy：系统尝试从软盘驱动器引导； LS120：系统尝试从 LS120 软驱引导； HDD-0：系统尝试从第 1 个硬盘引导； SCSI：系统尝试从 SCSI 硬盘引导； CDROM：系统尝试从 CD-ROM 驱动器引导，安装系统时常用这一设置； HDD-1、2、3：系统尝试从第 1、2、3 硬盘引导； ZIP：系统尝试从 ATAPI-ZIP 软驱引导； LAN：系统尝试从局域网引导； Disabled：禁用。 32 Bit Data Transfer [Enabled]：硬盘 32 位数据传输设置。 AC97 Audio [Auto]：主板自带的 AC97 声卡，外接声卡时需要关闭该功能。 AC97 Modem [Auto]：主板自带调制解调器，外接 Modem 时需要关闭该功能。 Access Mode [LBA]：IDE 硬盘数据存取模式。 ACPI Function [Enabled]：高级电源管理功能，可通过程序打开或关闭内部硬件电源。 ACPI Configuration：ACPI 电源管理设置。 ACPI Suspend Type [Disabled]：高级电源管理功能系统挂起模式。 Active Temperature [Enabled]：CPU 风扇控制温度。 Act to Precharge Delay [2]：内存预充电最短周期，数值越小性能越高，对内存质量要求也越高。 Add On ROM Display Mode [Force BIOS]：附件装置软件显示的模式。 Advanced：高级 BIOS 功能设置。 Advanced BIOS Features：高级 BIOS 功能设置，一些引导参数设置。 Advanced Chipset Features：高级芯片组功能设置，内存等北桥芯片组设备参数设置。 AGP Aperture Size [64M]：AGP 显卡内存分配，最大不超过系统内存的 50%。 AGP Data Transfer Rate [8x]：AGP 显卡速度设置。 AGP Driving Control [Auto]：指定 AGP 显卡至北桥间的驱动电流信号强度。一些 AGP 显卡需要比正常电流更 强的驱动电流才能工作，特别是在高负荷工作时，选择 Manual 后可以手动设置具体驱动信号强度，从而改变 AGP 系统的稳定性。 AGP/PCI Frequency [Auto]：AGP、PCI 设备工作频率设定。 AGP VDDQ Voltage：AGP 总线当前工作电压。 AGP Voltage：AGP 总线工作电压。 AGP Driving Control [Auto]：设置显卡与主板北桥芯片之间的驱动电流信号强度。 AGP Read Synchronization [Enabled]：AGP 8x 标准中加入了同步设计，因为 AGP 8x 设备、CPU、以及其它的

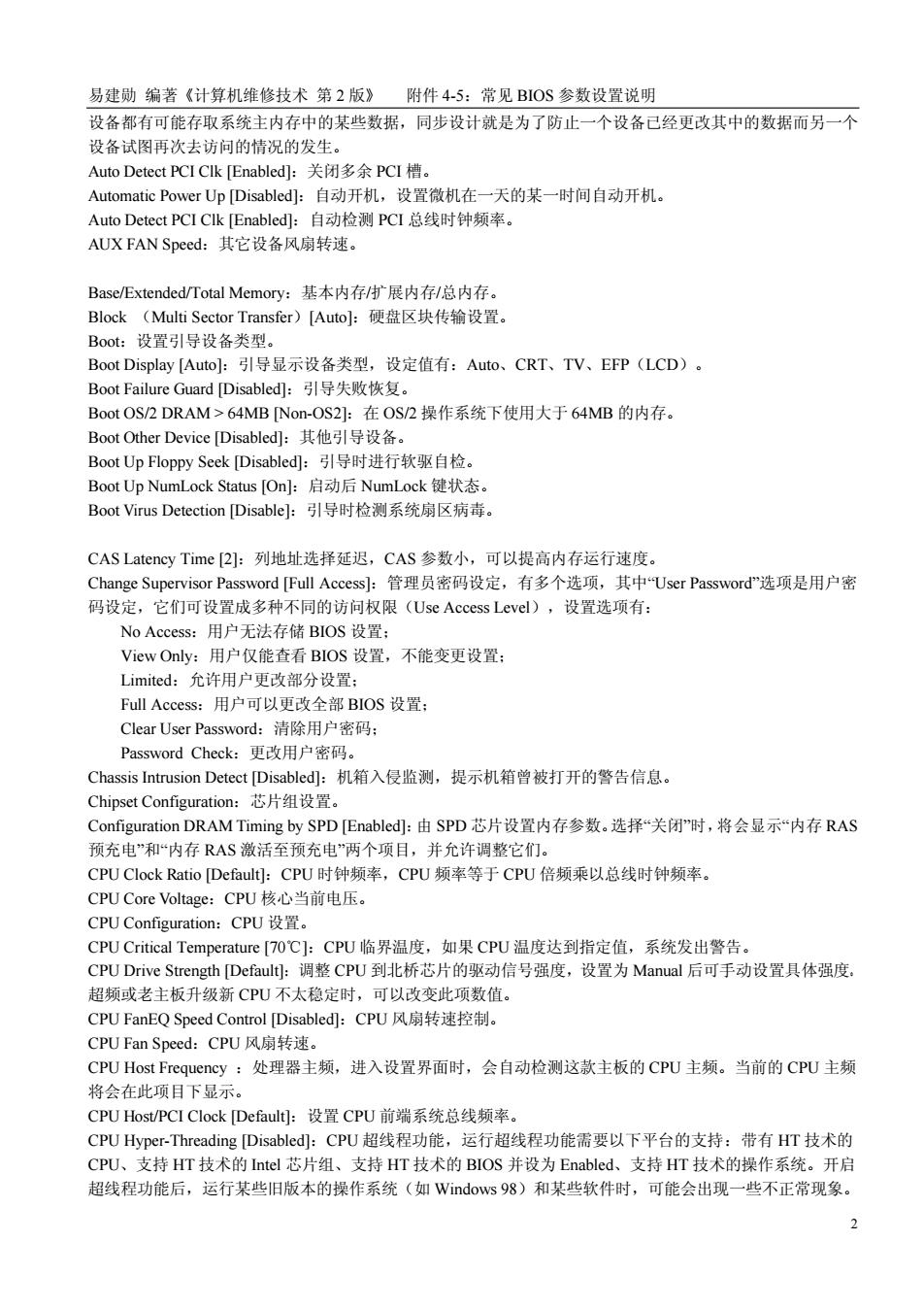

易建勋编著《计算机维修技术第2版》附件4-5：常见BIOS参数设置说明 设备都有可能存取系统主内存中的某些数据，同步设计就是为了防止一个设备已经更改其中的数据而另一个 设备试图再次去访问的情况的发生。 Auto Detect PCI Clk[Enabled:关闭多余PCI槽。 Automatic Power Up[Disabled:自动开机，设置微机在一天的某一时间自动开机。 Auto Detect PCI CIk[Enabled]:自动检测PCI总线时钟频率。 AUX FAN Speed:其它设备风扇转速。 Base/Extended/Total Memory:基本内存/扩展内存/总内存。 Block(Multi Sector Transfer)[Auto:硬盘区块传输设置。 Boot:设置引导设备类型。 Boot Display[Auto]：小引导显示设备类型，设定值有：Auto、CRT、TV、EFP(LCD)。 Boot Failure Guard[Disabled:引导失败恢复。 Boot OS/2DRAM>64 MB [Non-OS2]:在OS/2操作系统下使用大于64MB的内存。 Boot Other Device[Disabled:其他引导设备。 Boot Up Floppy Seek [Disabled:引导时进行软驱自检。 Boot Up NumLock Status[On]:启动后NumLock键状态。 Boot Virus Detection [Disable]:引导时检测系统扇区病毒。 CAS Latency Time[2]:列地址选择延迟，CAS参数小，可以提高内存运行速度。 Change Supervisor Password[Full Access]:管理员密码设定，有多个选项，其中User Password'"选项是用户密 码设定，它们可设置成多种不同的访问权限(Use Access Level),设置选项有： No Access:用户无法存储BIOS设置： View Only:用户仅能查看BIOS设置，不能变更设置： Limited:允许用户更改部分设置： Full Access:用户可以更改全部BIOS设置： Clear User Password:清除用户密码： Password Check:更改用户密码： Chassis Intrusion Detect [Disabled:机箱入侵监测，提示机箱曾被打开的警告信息。 Chipset Configuration:芯片组设置。 Configuration DRAM Timing by SPD[Enabled:由SPD芯片设置内存参数。选择“关闭”时，将会显示“内存RAS 预充电”和“内存RAS激活至预充电”两个项目，并允许调整它们。 CPU Clock Ratio [Default]:CPU时钟频率，CPU频率等于CPU倍频乘以总线时钟频率。 CPU Core Voltage:CPU核心当前电压。 CPU Configuration:CPU设置。 CPU Critical Temperature[7OC]:CPU临界温度，如果CPU温度达到指定值，系统发出警告。 CPU Drive Strength [Default:]调整CPU到北桥芯片的驱动信号强度，设置为Manual后可手动设置具体强度。 超频或老主板升级新CPU不太稳定时，可以改变此项数值。 CPU FanEQ Speed Control [Disabled:CPU风扇转速控制。 CPU Fan Speed:.CPU风扇转速。 CPU Host Frequency:处理器主频，进入设置界面时，会自动检测这款主板的CPU主频。当前的CPU主频 将会在此项目下显示。 CPU Host//PCI Clock [Default]:设置CPU前端系统总线频率。 CPU Hyper-Threading[Disabled:CPU超线程功能，运行超线程功能需要以下平台的支持：带有HT技术的 CPU、支持HT技术的Intel芯片组、支持HT技术的BIOS并设为Enabled、支持HT技术的操作系统。开启 超线程功能后，运行某些旧版本的操作系统（如Windows98)和某些软件时，可能会出现一些不正常现象。 2
易建勋 编著《计算机维修技术 第 2 版》 附件 4-5：常见 BIOS 参数设置说明 2 设备都有可能存取系统主内存中的某些数据，同步设计就是为了防止一个设备已经更改其中的数据而另一个 设备试图再次去访问的情况的发生。 Auto Detect PCI Clk [Enabled]：关闭多余 PCI 槽。 Automatic Power Up [Disabled]：自动开机，设置微机在一天的某一时间自动开机。 Auto Detect PCI Clk [Enabled]：自动检测 PCI 总线时钟频率。 AUX FAN Speed：其它设备风扇转速。 Base/Extended/Total Memory：基本内存/扩展内存/总内存。 Block （Multi Sector Transfer）[Auto]：硬盘区块传输设置。 Boot：设置引导设备类型。 Boot Display [Auto]：引导显示设备类型，设定值有：Auto、CRT、TV、EFP（LCD）。 Boot Failure Guard [Disabled]：引导失败恢复。 Boot OS/2 DRAM > 64MB [Non-OS2]：在 OS/2 操作系统下使用大于 64MB 的内存。 Boot Other Device [Disabled]：其他引导设备。 Boot Up Floppy Seek [Disabled]：引导时进行软驱自检。 Boot Up NumLock Status [On]：启动后 NumLock 键状态。 Boot Virus Detection [Disable]：引导时检测系统扇区病毒。 CAS Latency Time [2]：列地址选择延迟，CAS 参数小，可以提高内存运行速度。 Change Supervisor Password [Full Access]：管理员密码设定，有多个选项，其中“User Password”选项是用户密 码设定，它们可设置成多种不同的访问权限（Use Access Level），设置选项有： No Access：用户无法存储 BIOS 设置； View Only：用户仅能查看 BIOS 设置，不能变更设置； Limited：允许用户更改部分设置； Full Access：用户可以更改全部 BIOS 设置； Clear User Password：清除用户密码； Password Check：更改用户密码。 Chassis Intrusion Detect [Disabled]：机箱入侵监测，提示机箱曾被打开的警告信息。 Chipset Configuration：芯片组设置。 Configuration DRAM Timing by SPD [Enabled]：由 SPD 芯片设置内存参数。选择“关闭”时，将会显示“内存 RAS 预充电”和“内存 RAS 激活至预充电”两个项目，并允许调整它们。 CPU Clock Ratio [Default]：CPU 时钟频率，CPU 频率等于 CPU 倍频乘以总线时钟频率。 CPU Core Voltage：CPU 核心当前电压。 CPU Configuration：CPU 设置。 CPU Critical Temperature [70℃]：CPU 临界温度，如果 CPU 温度达到指定值，系统发出警告。 CPU Drive Strength [Default]：调整 CPU 到北桥芯片的驱动信号强度，设置为 Manual 后可手动设置具体强度。 超频或老主板升级新 CPU 不太稳定时，可以改变此项数值。 CPU FanEQ Speed Control [Disabled]：CPU 风扇转速控制。 CPU Fan Speed：CPU 风扇转速。 CPU Host Frequency ：处理器主频，进入设置界面时，会自动检测这款主板的 CPU 主频。当前的 CPU 主频 将会在此项目下显示。 CPU Host/PCI Clock [Default]：设置 CPU 前端系统总线频率。 CPU Hyper-Threading [Disabled]：CPU 超线程功能，运行超线程功能需要以下平台的支持：带有 HT 技术的 CPU、支持 HT 技术的 Intel 芯片组、支持 HT 技术的 BIOS 并设为 Enabled、支持 HT 技术的操作系统。开启 超线程功能后，运行某些旧版本的操作系统（如 Windows 98）和某些软件时，可能会出现一些不正常现象

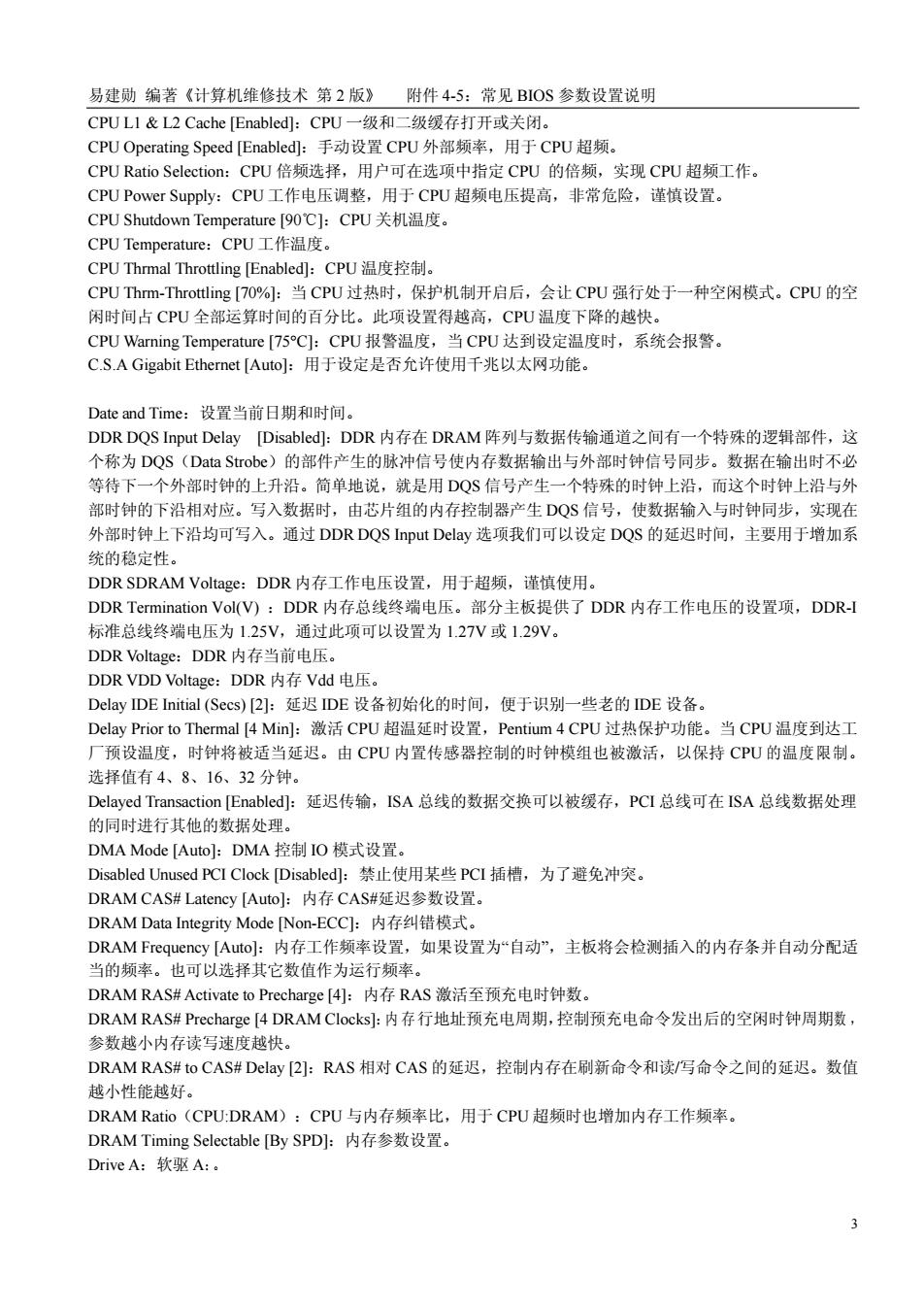

易建勋编著《计算机维修技术第2版》附件4-5：常见BIOS参数设置说明 CPULI&L2 Cache [Enabled]:CPU一级和二级缓存打开或关闭。 CPU Operating Speed[Enabled:手动设置CPU外部频率，用于CPU超频。 CPU Ratio Selection:CPU倍频选择，用户可在选项中指定CPU的倍频，实现CPU超频工作。 CPU Power Supply:CPU工作电压调整，用于CPU超频电压提高，非常危险，谨慎设置。 CPU Shutdown Temperature[90C]:CPU关机温度。 CPU Temperature::CPU工作温度。 CPU Thrmal Throttling [Enabled]:CPU温度控制。 CPU Thrm-Throttling[7O:当CPU过热时，保护机制开启后，会让CPU强行处于一种空闲模式。CPU的空 闲时间占CPU全部运算时间的百分比。此项设置得越高，CPU温度下降的越快。 CPU Warning Temperature[75C]:CPU报警温度，当CPU达到设定温度时，系统会报警。 C.S.A Gigabit Ethernet[Auto]:用于设定是否允许使用千兆以太网功能。 Date and Time:设置当前日期和时间。 DDR DQS Input Delay[Disabled]:DDR内存在DRAM阵列与数据传输通道之间有一个特殊的逻辑部件，这 个称为DQS(Data Strobe)的部件产生的脉冲信号使内存数据输出与外部时钟信号同步。数据在输出时不必 等待下一个外部时钟的上升沿。简单地说，就是用DQS信号产生一个特殊的时钟上沿，而这个时钟上沿与外 部时钟的下沿相对应。写入数据时，由芯片组的内存控制器产生DQS信号，使数据输入与时钟同步，实现在 外部时钟上下沿均可写入。通过DDR DQS Input Delay选项我们可以设定DQS的延迟时间，主要用于增加系 统的稳定性。 DDR SDRAM Voltage:DDR内存工作电压设置，用于超频，谨慎使用。 DDR Termination Vol(V):DDR内存总线终端电压。部分主板提供了DDR内存工作电压的设置项，DDR-I 标准总线终端电压为1.25V,通过此项可以设置为1.27V或1.29V。 DDR Voltage::DDR内存当前电压。 DDR VDD Voltage:DDR内存Vdd电压。 Delay IDE Initial(Secs)[2]:延迟DE设备初始化的时间，便于识别一些老的DE设备。 Delay Prior to Thermal[4Min]:激活CPU超温延时设置，Pentium4CPU过热保护功能。当CPU温度到达工 厂预设温度，时钟将被适当延迟。由CPU内置传感器控制的时钟模组也被激活，以保持CPU的温度限制。 选择值有4、8、16、32分钟。 Delayed Transaction [Enabled:延迟传输，ISA总线的数据交换可以被缓存，PCI总线可在ISA总线数据处理 的同时进行其他的数据处理。 DMA Mode[Auto:DMA控制IO模式设置。 Disabled Unused PCI Clock [Disabled:禁止使用某些PCI插槽，为了避免冲突。 DRAM CAS#Latency[Auto]:内存CAS#延迟参数设置。 DRAM Data Integrity Mode [Non-ECC]:内存纠错模式。 DRAM Frequency[Auto:内存工作频率设置，如果设置为“自动”，主板将会检测插入的内存条并自动分配适 当的频率。也可以选择其它数值作为运行频率。 DRAM RAS#Activate to Precharge[4]:内存RAS激活至预充电时钟数。 DRAM RAS#Precharge[4 DRAM Clocks]:内存行地址预充电周期，控制预充电命令发出后的空闲时钟周期数， 参数越小内存读写速度越快。 DRAM RAS#to CAS#Delay[2]:RAS相对CAS的延迟，控制内存在刷新命令和读/写命令之间的延迟。数值 越小性能越好。 DRAM Ratio(CPU:DRAM):CPU与内存频率比，用于CPU超频时也增加内存工作频率。 DRAM Timing Selectable [By SPD:内存参数设置。 Drive A:软驱A:。 3
易建勋 编著《计算机维修技术 第 2 版》 附件 4-5：常见 BIOS 参数设置说明 3 CPU L1 & L2 Cache [Enabled]：CPU 一级和二级缓存打开或关闭。 CPU Operating Speed [Enabled]：手动设置 CPU 外部频率，用于 CPU 超频。 CPU Ratio Selection：CPU 倍频选择，用户可在选项中指定 CPU 的倍频，实现 CPU 超频工作。 CPU Power Supply：CPU 工作电压调整，用于 CPU 超频电压提高，非常危险，谨慎设置。 CPU Shutdown Temperature [90℃]：CPU 关机温度。 CPU Temperature：CPU 工作温度。 CPU Thrmal Throttling [Enabled]：CPU 温度控制。 CPU Thrm-Throttling [70%]：当 CPU 过热时，保护机制开启后，会让 CPU 强行处于一种空闲模式。CPU 的空 闲时间占 CPU 全部运算时间的百分比。此项设置得越高，CPU 温度下降的越快。 CPU Warning Temperature [75C]：CPU 报警温度，当 CPU 达到设定温度时，系统会报警。 C.S.A Gigabit Ethernet [Auto]：用于设定是否允许使用千兆以太网功能。 Date and Time：设置当前日期和时间。 DDR DQS Input Delay [Disabled]：DDR 内存在 DRAM 阵列与数据传输通道之间有一个特殊的逻辑部件，这 个称为 DQS（Data Strobe）的部件产生的脉冲信号使内存数据输出与外部时钟信号同步。数据在输出时不必 等待下一个外部时钟的上升沿。简单地说，就是用 DQS 信号产生一个特殊的时钟上沿，而这个时钟上沿与外 部时钟的下沿相对应。写入数据时，由芯片组的内存控制器产生 DQS 信号，使数据输入与时钟同步，实现在 外部时钟上下沿均可写入。通过 DDR DQS Input Delay 选项我们可以设定 DQS 的延迟时间，主要用于增加系 统的稳定性。 DDR SDRAM Voltage：DDR 内存工作电压设置，用于超频，谨慎使用。 DDR Termination Vol(V) ：DDR 内存总线终端电压。部分主板提供了 DDR 内存工作电压的设置项，DDR-I 标准总线终端电压为 1.25V，通过此项可以设置为 1.27V 或 1.29V。 DDR Voltage：DDR 内存当前电压。 DDR VDD Voltage：DDR 内存 Vdd 电压。 Delay IDE Initial (Secs) [2]：延迟 IDE 设备初始化的时间，便于识别一些老的 IDE 设备。 Delay Prior to Thermal [4 Min]：激活 CPU 超温延时设置，Pentium 4 CPU 过热保护功能。当 CPU 温度到达工 厂预设温度，时钟将被适当延迟。由 CPU 内置传感器控制的时钟模组也被激活，以保持 CPU 的温度限制。 选择值有 4、8、16、32 分钟。 Delayed Transaction [Enabled]：延迟传输，ISA 总线的数据交换可以被缓存，PCI 总线可在 ISA 总线数据处理 的同时进行其他的数据处理。 DMA Mode [Auto]：DMA 控制 IO 模式设置。 Disabled Unused PCI Clock [Disabled]：禁止使用某些 PCI 插槽，为了避免冲突。 DRAM CAS# Latency [Auto]：内存 CAS#延迟参数设置。 DRAM Data Integrity Mode [Non-ECC]：内存纠错模式。 DRAM Frequency [Auto]：内存工作频率设置，如果设置为“自动”，主板将会检测插入的内存条并自动分配适 当的频率。也可以选择其它数值作为运行频率。 DRAM RAS# Activate to Precharge [4]：内存 RAS 激活至预充电时钟数。 DRAM RAS# Precharge [4 DRAM Clocks]：内 存行地址预充电周期，控制预充电命令发出后的空闲时钟周期数 ， 参数越小内存读写速度越快。 DRAM RAS# to CAS# Delay [2]：RAS 相对 CAS 的延迟，控制内存在刷新命令和读/写命令之间的延迟。数值 越小性能越好。 DRAM Ratio（CPU:DRAM）：CPU 与内存频率比，用于 CPU 超频时也增加内存工作频率。 DRAM Timing Selectable [By SPD]：内存参数设置。 Drive A：软驱 A：

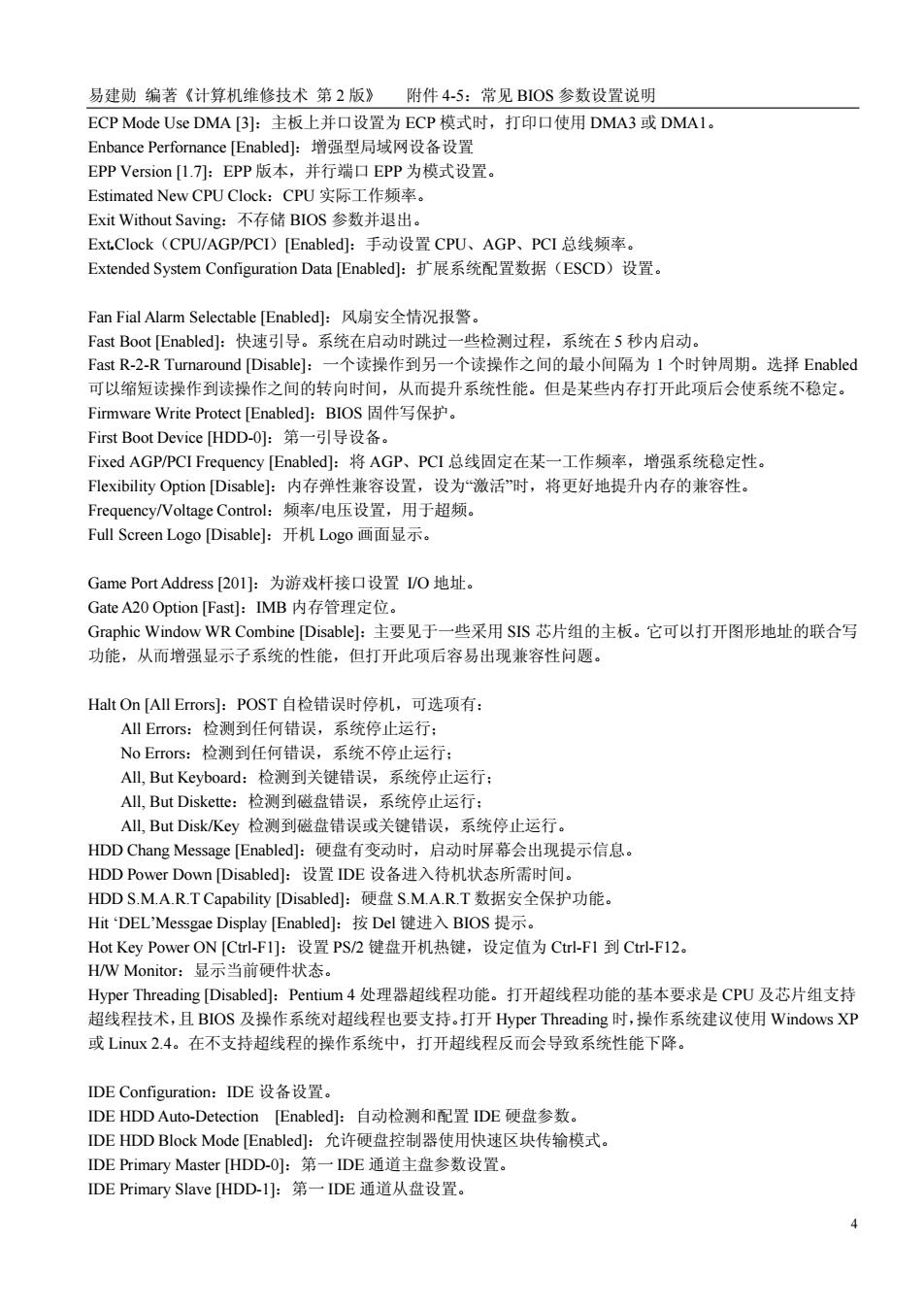

易建勋编著《计算机维修技术第2版》附件4-5：常见BIOS参数设置说明 ECP Mode Use DMA3]:主板上并口设置为ECP模式时，打印口使用DMA3或DMAI。 Enbance Perfornance[Enabled:增强型局域网设备设置 EPP Version[l.7:EPP版本，并行端口EPP为模式设置。 Estimated New CPU Clock:CPU实际工作频率。 Exit Without Saving:不存储BIOS参数并退出。 Ext,Clock(CPU/AGP/PCI)[Enabled:手动设置CPU、AGP、PCI总线频率。 Extended System Configuration Data [Enabled:扩展系统配置数据(ESCD)设置。 Fan Fial Alarm Selectable [Enabled]:风扇安全情况报警。 Fast Boot[Enabled:快速引导。系统在启动时跳过一些检测过程，系统在5秒内启动。 Fast R-2-R Turnaround[Disable]:一个读操作到另一个读操作之间的最小间隔为1个时钟周期。选择Enabled 可以缩短读操作到读操作之间的转向时间，从而提升系统性能。但是某些内存打开此项后会使系统不稳定。 Firmware Write Protect[Enabled:BIOS固件写保护。 First Boot Device [HDD-O]:第一引导设备。 Fixed AGP/PCI Frequency[Enabled]:将AGP、PCI总线固定在某一工作频率，增强系统稳定性。 Flexibility Option [Disable]:内存弹性兼容设置，设为激活时，将更好地提升内存的兼容性。 Frequency/Voltage Control:频率/电压设置，用于超频。 Full Screen Logo [Disable]:开机Logo画面显示。 Game Port Address[201]:为游戏杆接口设置I/O地址。 Gate A20 Option[Fast:MB内存管理定位。 Graphic Window WR Combine [Disable]:主要见于一些采用SIS芯片组的主板。它可以打开图形地址的联合写 功能，从而增强显示子系统的性能，但打开此项后容易出现兼容性问题。 Halt On[All Errors]:POST自检错误时停机，可选项有： All Errors::检测到任何错误，系统停止运行： No Errors:检测到任何错误，系统不停止运行： AIL,But Keyboard:检测到关键错误，系统停止运行： AIL,But Diskette:检测到磁盘错误，系统停止运行： AIl,But Disk/Ky检测到磁盘错误或关键错误，系统停止运行。 HDD Chang Message [Enabled:硬盘有变动时，启动时屏幕会出现提示信息。 HDD Power Down [Disabled]:设置DE设备进入待机状态所需时间。 HDDS.M.A.R.T Capability [Disabled:硬盘S.M.A.RT数据安全保护功能。 Hit 'DEL'Messgae Display [Enabled:按Del键进入BIOS提示。 Hot Key Power ON[Ctrl-F1]:设置PS/2键盘开机热键，设定值为Ctrl-F1到Ctrl-FI2。 H/W Monitor:显示当前硬件状态。 Hyper Threading[Disabled:Pentium4处理器超线程功能。打开超线程功能的基本要求是CPU及芯片组支持 超线程技术，且BIOS及操作系统对超线程也要支持。打开Hyper Threading时，操作系统建议使用Windows XP 或Liux2.4。在不支持超线程的操作系统中，打开超线程反而会导致系统性能下降。 DE Configuration:DE设备设置。 DE HDD Auto-Detection [Enabled:自动检测和配置DE硬盘参数。 IDE HDD Block Mode[Enabled:允许硬盘控制器使用快速区块传输模式。 IDE Primary Master [HDD-O]:第一DE通道主盘参数设置。 IDE Primary Slave[HDD-l]:第一IDE通道从盘设置。 4
易建勋 编著《计算机维修技术 第 2 版》 附件 4-5：常见 BIOS 参数设置说明 4 ECP Mode Use DMA [3]：主板上并口设置为 ECP 模式时，打印口使用 DMA3 或 DMA1。 Enbance Perfornance [Enabled]：增强型局域网设备设置 EPP Version [1.7]：EPP 版本，并行端口 EPP 为模式设置。 Estimated New CPU Clock：CPU 实际工作频率。 Exit Without Saving：不存储 BIOS 参数并退出。 Ext. . Clock（CPU/AGP/PCI）[Enabled]：手动设置 CPU、AGP、PCI 总线频率。 Extended System Configuration Data [Enabled]：扩展系统配置数据（ESCD）设置。 Fan Fial Alarm Selectable [Enabled]：风扇安全情况报警。 Fast Boot [Enabled]：快速引导。系统在启动时跳过一些检测过程，系统在 5 秒内启动。 Fast R-2-R Turnaround [Disable]：一个读操作到另一个读操作之间的最小间隔为 1 个时钟周期。选择 Enabled 可以缩短读操作到读操作之间的转向时间，从而提升系统性能。但是某些内存打开此项后会使系统不稳定。 Firmware Write Protect [Enabled]：BIOS 固件写保护。 First Boot Device [HDD-0]：第一引导设备。 Fixed AGP/PCI Frequency [Enabled]：将 AGP、PCI 总线固定在某一工作频率，增强系统稳定性。 Flexibility Option [Disable]：内存弹性兼容设置，设为“激活”时，将更好地提升内存的兼容性。 Frequency/Voltage Control：频率/电压设置，用于超频。 Full Screen Logo [Disable]：开机 Logo 画面显示。 Game Port Address [201]：为游戏杆接口设置 I/O 地址。 Gate A20 Option [Fast]：IMB 内存管理定位。 Graphic Window WR Combine [Disable]：主要见于一些采用 SIS 芯片组的主板。它可以打开图形地址的联合写 功能，从而增强显示子系统的性能，但打开此项后容易出现兼容性问题。 Halt On [All Errors]：POST 自检错误时停机，可选项有： All Errors：检测到任何错误，系统停止运行； No Errors：检测到任何错误，系统不停止运行； All, But Keyboard：检测到关键错误，系统停止运行； All, But Diskette：检测到磁盘错误，系统停止运行； All, But Disk/Key 检测到磁盘错误或关键错误，系统停止运行。 HDD Chang Message [Enabled]：硬盘有变动时，启动时屏幕会出现提示信息。 HDD Power Down [Disabled]：设置 IDE 设备进入待机状态所需时间。 HDD S.M.A.R.T Capability [Disabled]：硬盘 S.M.A.R.T 数据安全保护功能。 Hit ‘DEL’Messgae Display [Enabled]：按 Del 键进入 BIOS 提示。 Hot Key Power ON [Ctrl-F1]：设置 PS/2 键盘开机热键，设定值为 Ctrl-F1 到 Ctrl-F12。 H/W Monitor：显示当前硬件状态。 Hyper Threading [Disabled]：Pentium 4 处理器超线程功能。打开超线程功能的基本要求是 CPU 及芯片组支持 超线程技术，且 BIOS 及操作系统对超线程也要支持。打开 Hyper Threading 时，操作系统建议使用 Windows XP 或 Linux 2.4。在不支持超线程的操作系统中，打开超线程反而会导致系统性能下降。 IDE Configuration：IDE 设备设置。 IDE HDD Auto-Detection [Enabled]：自动检测和配置 IDE 硬盘参数。 IDE HDD Block Mode [Enabled]：允许硬盘控制器使用快速区块传输模式。 IDE Primary Master [HDD-0]：第一 IDE 通道主盘参数设置。 IDE Primary Slave [HDD-1]：第一 IDE 通道从盘设置
易建勋编著《计算机维修技术第2版》 附件4-5：常见BIOS参数设置说明 IDE Secondary Master[CDROM:第二IDE通道主盘设置。 IDE Secondary Slave[CDROM:第二DE通道从盘设置。 Infrared Port Address[Disabled:板载红外线端口设置。 Init Display First[Enabled:开机时先对AGP插槽做初始化工作。 Integrated Peripherals:集成设备设置，硬盘等南桥芯片组设备参数设置。 IR Duplex Mode [Full:IR双工模式，IR传送和接收工作模式。设定值有Full、Half。 R Transmission Delay [Enabled]:红外传输延迟，在转换为接收模式中，是否要延迟。 KB Power ON Password[Enter]:设置键盘开机密码。 LAN Boot ROM[Disabled:从局域网引导。 LBA/Large Modem [LBA]:硬盘寻址模式设置。 Legacy USB Support[Auto]:I旧版USB设备支持。 Load Fail-Safe Defaults:载入安全的默认设值，稳定优先的默认自动设置。 Load Optimized Defaults:载入优化的默认设值，性能优先的默认自动设置。 Machine MAC(NV)address [Disabled:MAC为网卡物理地址。NForce2集成网卡在正确安装驱动后，如果无 法工作，可能是没有设置MAC地址。在BIOS中将此项设为Enable后，在MAC (NV)Address input项中输 入12位十六进制的数字即可。 Main:设置系统时间、日期等信息。 Main Screen:主界面，当进入设置程序时，主界面将会显现系统概况。 MakeUP by Onboard LAN [Disabled]:网络唤醒设置，网络信号接入时，机器从休眠状态唤醒。 Max CPUID Value Limit [Disabled:最大CPUD值限制，I旧操作系统不支持CPUD扩展功能，如果为了引导 旧版操作系统，应该打开这个功能。 MD Driving Strength [Disabled:设定内存到北桥芯片的内存控制器之间的驱动信号强度。 Memory Hole At15M-16M[Disabled:ISA卡内存分配。 Memory Intelligent Booster [Enabled:设置内存PAT加速模式，可能会降低系统稳定性。 Memory Turbo Mode[Auto:设置内存PAT加速模式，可能会降低系统稳定性。 MIDI Port Address[330]:为MDI功能设置I/O地址。 MIDI Port IRQ[1O]:为MDI功能设置中断。 MPS Version Contro For OS[1.4]:多处理器适用操作系统版本设置。用户根据操作系统选择多处理器规范版本， 只有系统内有两个或多个物理或逻辑处理器才有效。1.1版规范适用于Windows NT、Windows98,而1.4版 规范适用于Windows2000、Windows XP和更新的操作系统版本。 Multiplier Factor:设置CPU倍频系数。 N/B Strap CPU As [Enabled:设置MCH(内存控制器)的前端总线频率。 Onboard AC97 Audio[Enabled:板载声卡控制器（集成声卡）设置。 Onboard FDC Controller[Enabled:板载集成软驱控制器设置。 Onboard Floppy Controller[Enabled:板载集成软驱控制器设置。 Onboard Game Port [Disabled:设置板载游戏I/O端口地址，设定值有Disabled、201、209。 Onboard IDE Operate Mode[Compatible Mode]:板载IDE接口工作模式，设定值有Compatible Mode(兼容模 式)和Enhanced Mode(增强模式)。用户使用Windows98NT/2000/MS-DOS操作系统时，应当选择兼容模 式；当使用Windows XP/2003等操作系统时，可选择增强模式。 Onboard LAN Controller[Enabled:板载以太网控制器（集成网卡）设置。 5
易建勋 编著《计算机维修技术 第 2 版》 附件 4-5：常见 BIOS 参数设置说明 5 IDE Secondary Master [CDROM]：第二 IDE 通道主盘设置。 IDE Secondary Slave [CDROM]：第二 IDE 通道从盘设置。 Infrared Port Address [Disabled]：板载红外线端口设置。 Init Display First [Enabled]：开机时先对 AGP 插槽做初始化工作。 Integrated Peripherals：集成设备设置，硬盘等南桥芯片组设备参数设置。 IR Duplex Mode [Full]：IR 双工模式，IR 传送和接收工作模式。设定值有 Full、Half。 IR Transmission Delay [Enabled]：红外传输延迟，在转换为接收模式中，是否要延迟。 KB Power ON Password [Enter]：设置键盘开机密码。 LAN Boot ROM [Disabled]：从局域网引导。 LBA /Large Modem [LBA]：硬盘寻址模式设置。 Legacy USB Support [Auto]：旧版 USB 设备支持。 Load Fail-Safe Defaults：载入安全的默认设值，稳定优先的默认自动设置。 Load Optimized Defaults：载入优化的默认设值，性能优先的默认自动设置。 Machine MAC(NV) address [Disabled]：MAC 为网卡物理地址。NForce 2 集成网卡在正确安装驱动后，如果无 法工作，可能是没有设置 MAC 地址。在 BIOS 中将此项设为 Enable 后，在 MAC (NV) Address input 项中输 入 12 位十六进制的数字即可。 Main：设置系统时间、日期等信息。 Main Screen ：主界面，当进入设置程序时，主界面将会显现系统概况。 MakeUP by Onboard LAN [Disabled]：网络唤醒设置，网络信号接入时，机器从休眠状态唤醒。 Max CPUID Value Limit [Disabled]：最大 CPUID 值限制，旧操作系统不支持 CPUID 扩展功能，如果为了引导 旧版操作系统，应该打开这个功能。 MD Driving Strength [Disabled]：设定内存到北桥芯片的内存控制器之间的驱动信号强度。 Memory Hole At 15M-16M [Disabled]：ISA 卡内存分配。 Memory Intelligent Booster [Enabled]：设置内存 PAT 加速模式，可能会降低系统稳定性。 Memory Turbo Mode [Auto]：设置内存 PAT 加速模式，可能会降低系统稳定性。 MIDI Port Address [330]：为 MIDI 功能设置 I/O 地址。 MIDI Port IRQ [10]：为 MIDI 功能设置中断。 MPS Version Contro For OS [1.4]：多处理器适用操作系统版本设置。用户根据操作系统选择多处理器规范版本， 只有系统内有两个或多个物理或逻辑处理器才有效。1.1 版规范适用于 Windows NT、Windows 98，而 1.4 版 规范适用于 Windows 2000、Windows XP 和更新的操作系统版本。 Multiplier Factor：设置 CPU 倍频系数。 N/B Strap CPU As [Enabled]：设置 MCH (内存控制器)的前端总线频率。 Onboard AC97 Audio [Enabled]：板载声卡控制器（集成声卡）设置。 Onboard FDC Controller [Enabled]：板载集成软驱控制器设置。 Onboard Floppy Controller [Enabled]：板载集成软驱控制器设置。 Onboard Game Port [Disabled]：设置板载游戏 I/O 端口地址，设定值有 Disabled、201、209。 Onboard IDE Operate Mode [Compatible Mode]：板载 IDE 接口工作模式，设定值有 Compatible Mode（兼容模 式）和 Enhanced Mode（增强模式）。用户使用 Windows 98/NT/2000/MS-DOS 操作系统时，应当选择兼容模 式；当使用 Windows XP/2003 等操作系统时，可选择增强模式。 Onboard LAN Controller [Enabled]：板载以太网控制器（集成网卡）设置
