模 拟 电 子 技术 A=20ec-月)=05(459-36)=490m Pc1m=0.2×36=7.2(W) UBRCEO>48 V IcM>24/8=3(A) PcM=10~15W 可选： U(BR)CEO=60~100 V ICM=5A
模 拟 电 子 技 术 ( ) 2 1 PC1 = PDC − Po = 0.5 (45.9 − 36) = 4.9 (W) 0.2 36 7.2 (W) PC1m = = U(BR)CEO > 48 V ICM > 24 / 8 = 3 (A) 可选： U(BR)CEO = 60 100 V ICM = 5 A PCM = 10 15 W

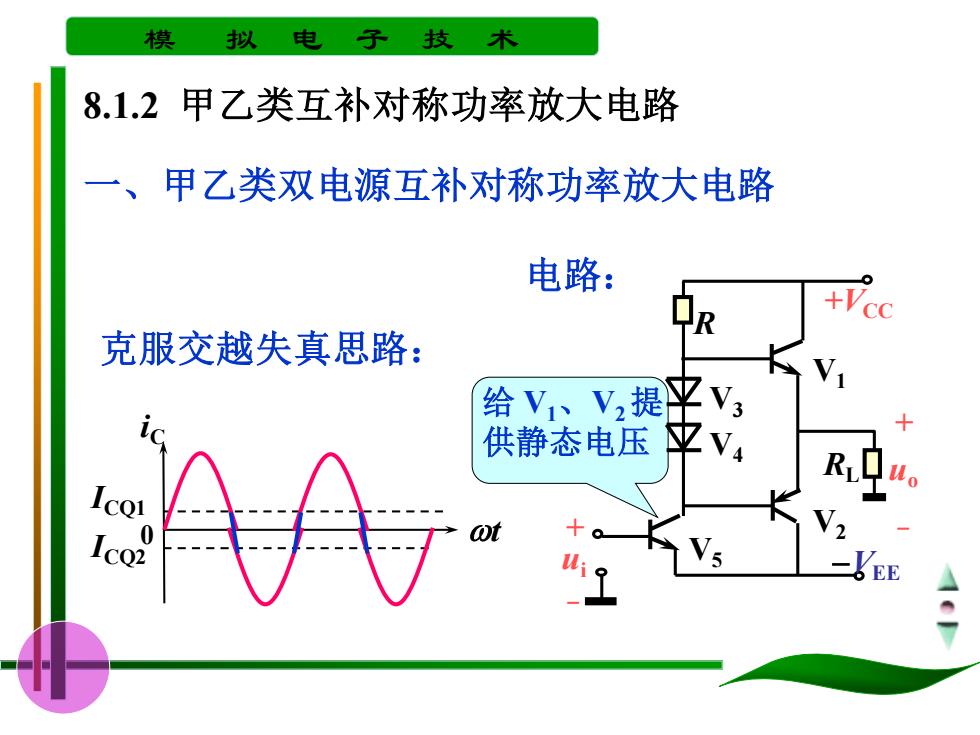

模 拟 电 子 技术 8.1.2甲乙类互补对称功率放大电路 一、甲乙类双电源互补对称功率放大电路 电路： 克服交越失真思路： 给V、V2提平V 供静态电压 V4 i Q
模 拟 电 子 技 术 8.1.2 甲乙类互补对称功率放大电路 一、甲乙类双电源互补对称功率放大电路 给 V1、V2 提 供静态电压 t iC 0 ICQ1 ICQ2 克服交越失真思路： 电路： RL R V3 V4 V1 V2 +VCC + ui − + uo − −VEE V5

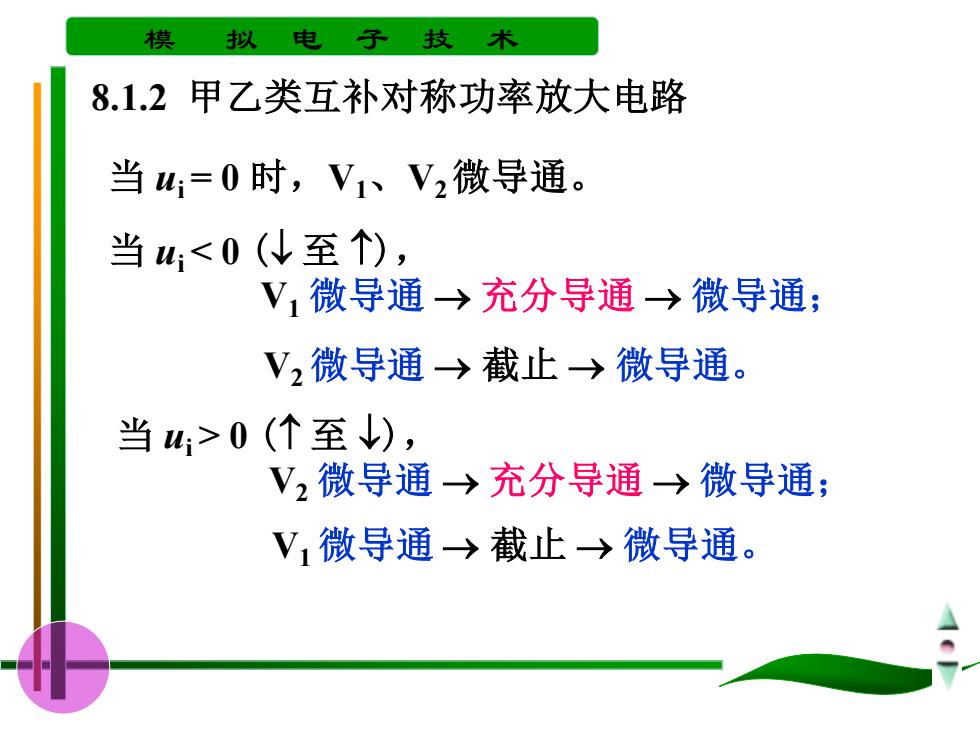

模 拟 电 子 技 术 8.1.2甲乙类互补对称功率放大电路 当u=0时，V1、V2微导通。 当<0（↓至个）， V,微导通→充分导通→微导通； V2微导通→截止→微导通。 当>0（个至↓）， V,微导通→充分导通→微导通； V,微导通→截止→微导通
模 拟 电 子 技 术 8.1.2 甲乙类互补对称功率放大电路 当 ui = 0 时，V1、V2 微导通。 当 ui < 0 ( 至 )， V1 微导通 → 充分导通 → 微导通； V2 微导通 → 截止 → 微导通。 当 ui > 0 ( 至 )， V2 微导通 → 充分导通 → 微导通； V1 微导通 → 截止 → 微导通
