山东理工大学：《结晶学》课程教学资源（课件讲稿）07 实际晶体的形态

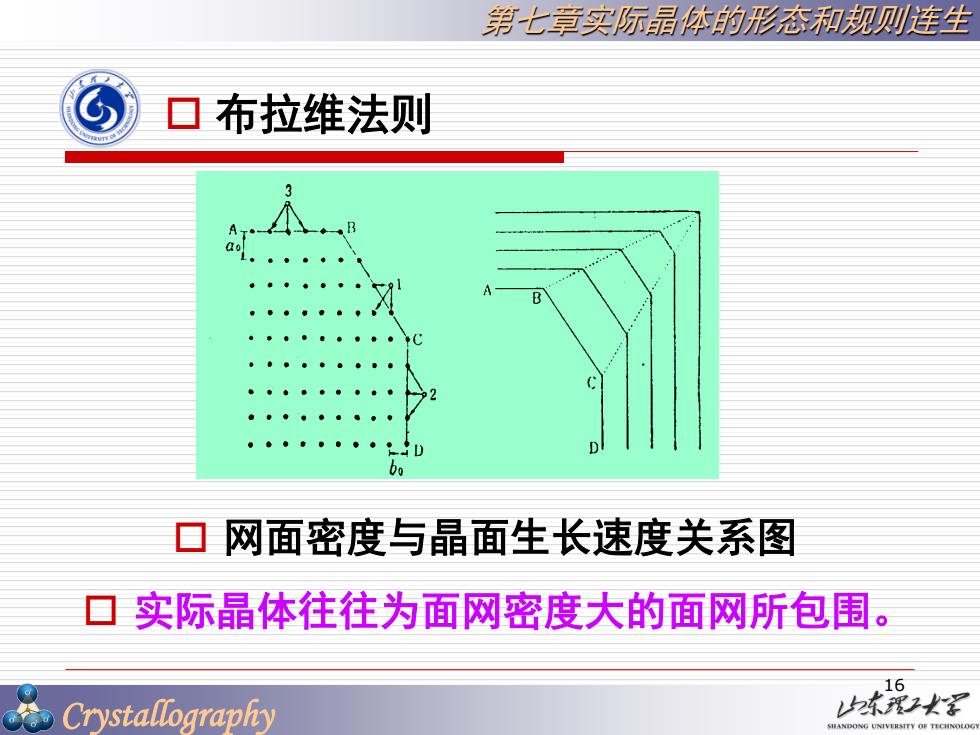

第七章实际晶体的形态和规则刚连生 口布拉维法则 AT 10 口网面密度与晶面生长速度关系图 口实际晶体往往为面网密度大的面网所包围 。 16 Crystallography 本翼2火深 HANDONG UNIVERSITY OF TECHNOLO

Crystallography 第七章实际晶体的形态和规则连生  网面密度与晶面生长速度关系图  实际晶体往往为面网密度大的面网所包围。  布拉维法则 16

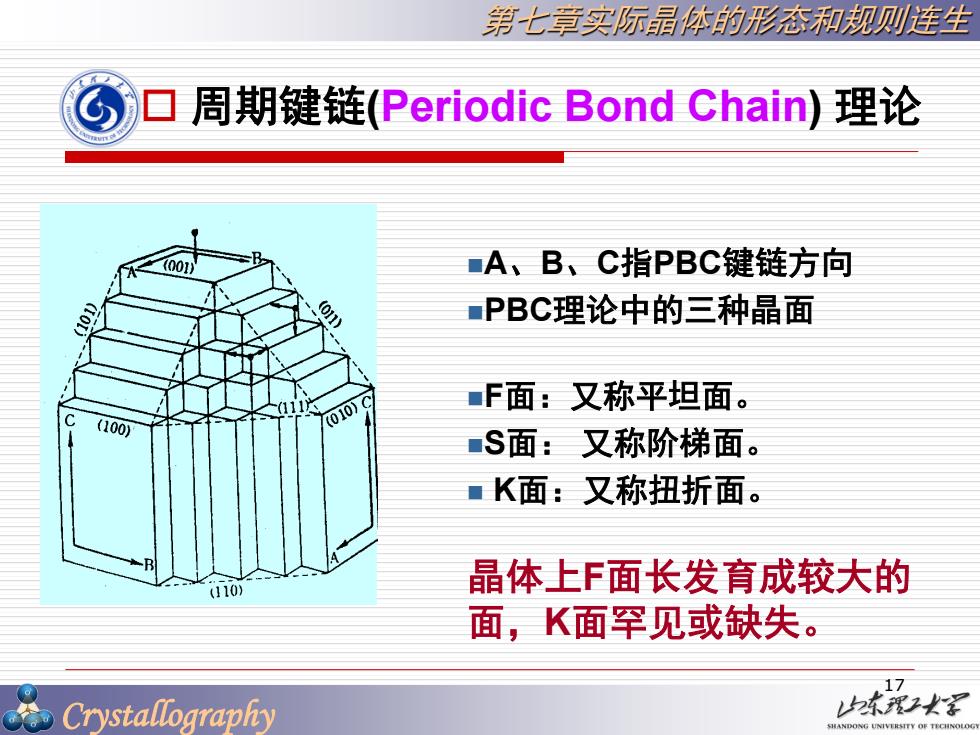

第七章实际晶体的形态和规刚连生 G ▣周期键链(Periodic Bond Chain)理论 001 A、B、C指PBC键链方向 PBC理论中的三种晶面 ■F面：又称平坦面。 (100) 010) S面：又称阶梯面。 ■K面：又称扭折面。 (110) 晶体上F面长发育成较大的 面，K面罕见或缺失。 Crystallography 2东露子火军

Crystallography 第七章实际晶体的形态和规则连生 A、B、C指PBC键链方向 PBC理论中的三种晶面 F面：又称平坦面。 S面： 又称阶梯面。  K面：又称扭折面。  周期键链(Periodic Bond Chain) 理论 晶体上F面长发育成较大的 面，K面罕见或缺失。 17

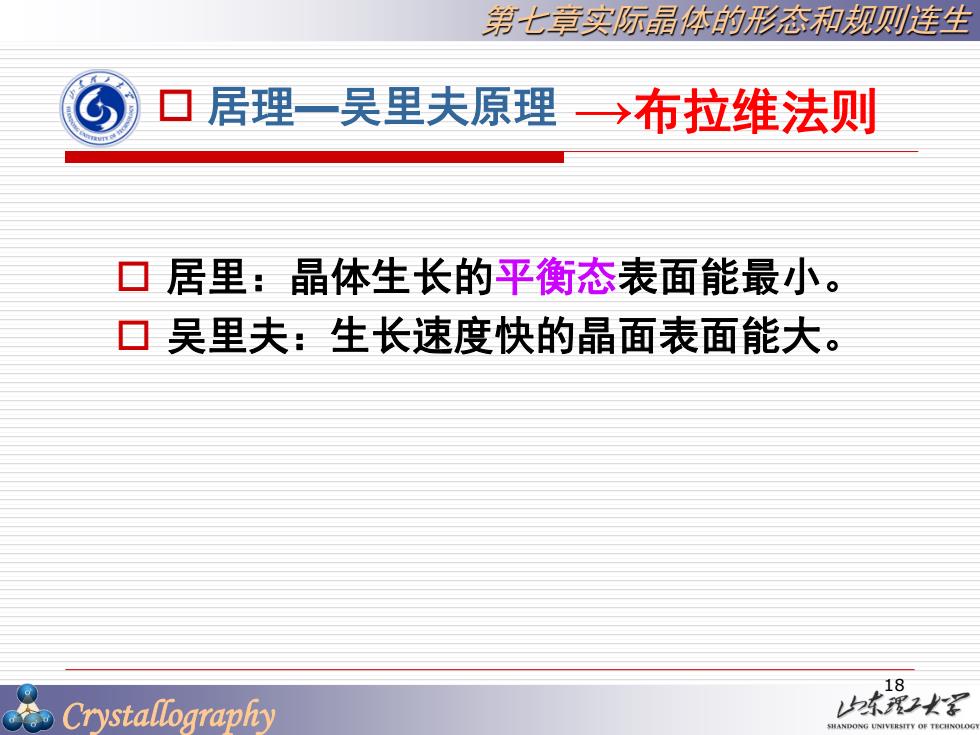

第七章实际晶体的形态和规则刚连生 口居理一吴里夫原理→布拉维法则 口居里：晶体生长的平衡态表面能最小。 口吴里夫：生长速度快的晶面表面能大。 18 Crystallography 2东理2火军 HANDONG UNIVERSITY OF TECHNOLO

Crystallography 第七章实际晶体的形态和规则连生  居里：晶体生长的平衡态表面能最小。  吴里夫：生长速度快的晶面表面能大。  居理—吴里夫原理 →布拉维法则 18

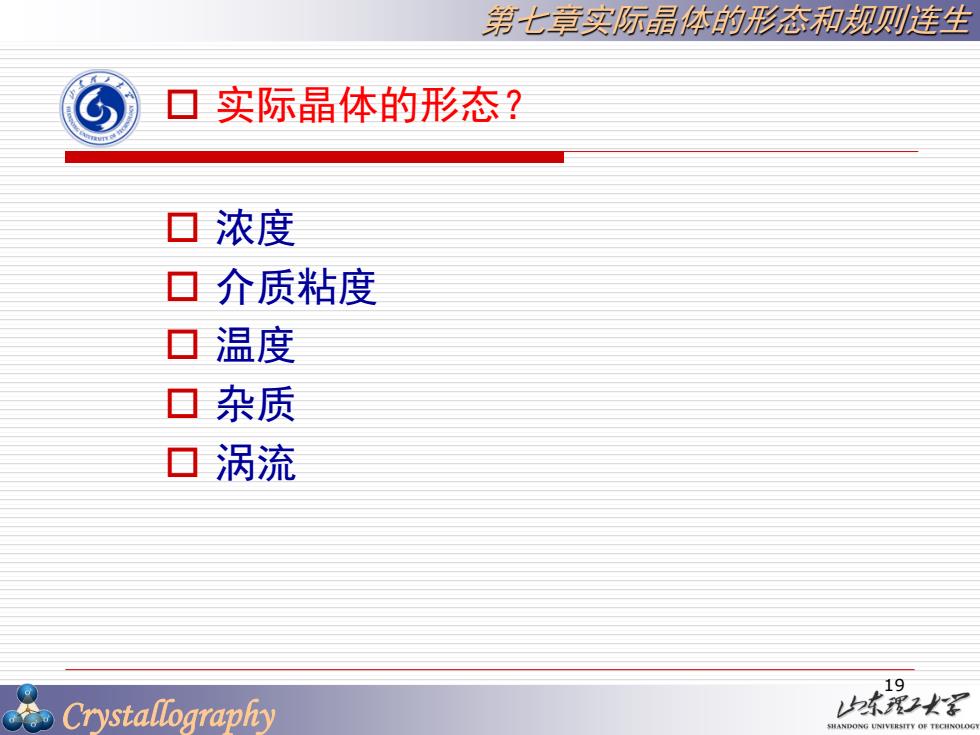

第七章实际晶体的形态和规刚连生 G⑤ 口实际晶体的形态？ ▣浓度 ▣介质粘度 口温度 口杂质 口涡流 19 Crystallography 本我尖军

Crystallography 第七章实际晶体的形态和规则连生  实际晶体的形态？  浓度  介质粘度  温度  杂质  涡流 19

第七章实际晶体的形态和规则刚连生 ▣研究实际晶体形态的意义 口鉴别晶体类型 ▣分析晶体形成的原因 ▣控制产品质量 口不同形态性质各异，用途不同 口根据需要制备所需晶体 20 Crystallography 2东爱2名 HANDONG UNIVERSITY OF TECHNOLO

Crystallography 第七章实际晶体的形态和规则连生  研究实际晶体形态的意义  鉴别晶体类型  分析晶体形成的原因  控制产品质量  不同形态性质各异，用途不同  根据需要制备所需晶体 20
