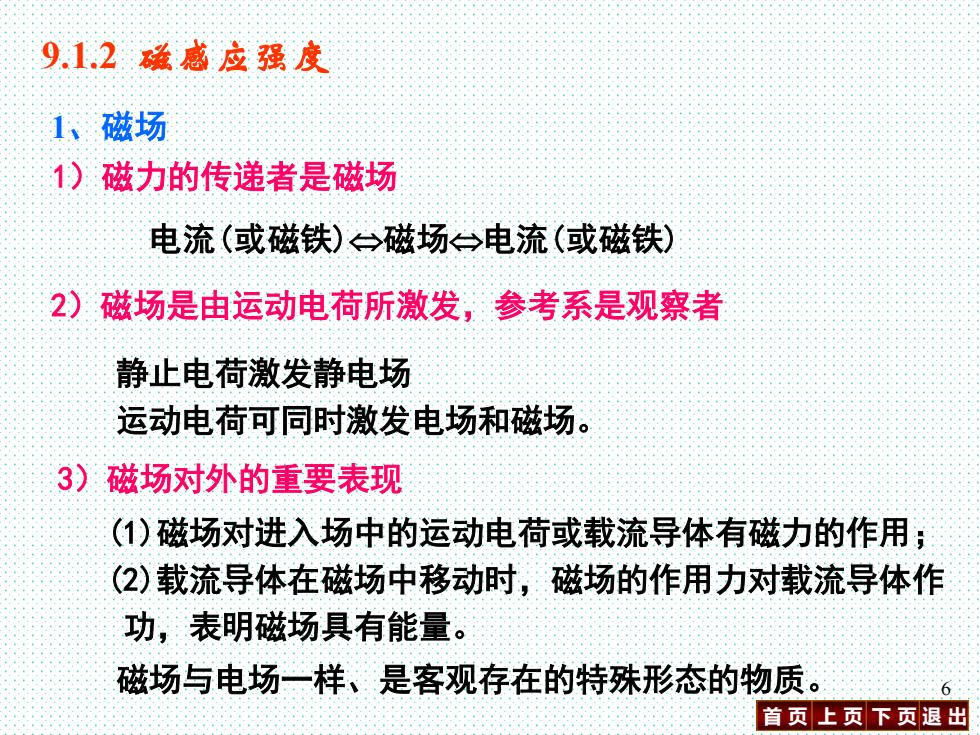

9.1.2磁感应强度 1、磁场 1)磁力的传递者是磁场 电流（或磁铁)一磁场一电流（或磁铁） 2)磁场是由运动电荷所激发，参考系是观察者 静止电荷激发静电场 运动电荷可同时激发电场和磁场。 3)磁场对外的重要表现 ()磁场对进入场中的运动电荷或载流导体有磁力的作用； (2)载流导体在磁场中移动时，磁场的作用力对载流导体作 功，表明磁场具有能量。 磁场与电场一样、是客观存在的特殊形态的物质。 首页上页下页退出
首 页 上 页 下 页 退 出 6 1、磁场 1）磁力的传递者是磁场 2）磁场是由运动电荷所激发，参考系是观察者 3）磁场对外的重要表现 电流(或磁铁)磁场电流(或磁铁) 静止电荷激发静电场 运动电荷可同时激发电场和磁场。 (1)磁场对进入场中的运动电荷或载流导体有磁力的作用； (2)载流导体在磁场中移动时，磁场的作用力对载流导体作 功，表明磁场具有能量。 9.1.2 磁感应强度 磁场与电场一样、是客观存在的特殊形态的物质
2、磁感应强度 1)磁矩：定义载流线圈的面积△S与线圈中的电流I的乘 积为磁矩（多匝线圈还要乘以线圈匝数），即 P-NIASn 式中N为线圈的匝数，n为线圈的 法线方向，Pm与I组成右螺旋。 2)磁场方向 使线圈磁矩处于稳定平衡位 置时的磁矩的方向。 首页上页下页退出
首 页 上 页 下 页 退 出 7 2、磁感应强度 1）磁矩： 定义载流线圈的面积ΔS 与线圈中的电流I 的乘 积为磁矩(多匝线圈还要乘以线圈匝数)，即 P m NI Sn = 式中N 为线圈的匝数，n0为线圈的 法线方向，Pm与I 组成右螺旋。 2）磁场方向： I Pm I Pm B 使线圈磁矩处于稳定平衡位 置时的磁矩的方向
3)磁感应强度的大小 B 卫m M是试验线圈受到的最大磁力矩、 P是试验线圈的磁矩。 磁感应强度的单位 1特斯拉=104高斯（1T=104GS) 首页上页下页退出
首 页 上 页 下 页 退 出 8 3）磁感应强度的大小 pm M B max = 磁感应强度的单位 1特斯拉＝104高斯（1T＝104GS） 是试验线圈受到的最大磁力矩、 是试验线圈的磁矩。 M max P m

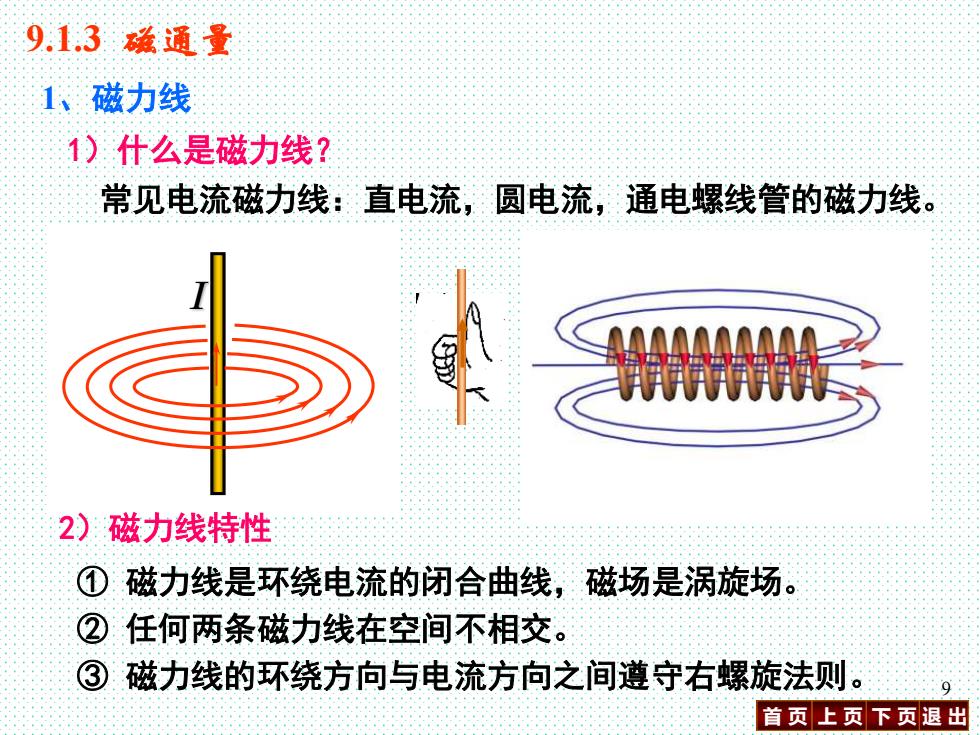

9.1.3磁通量 1、磁力线 1)什么是磁力线？ 常见电流磁力线：直电流，圆电流，通电螺线管的磁力线。 2)磁力线特性 ①磁力线是环绕电流的闭合曲线，磁场是涡旋场。 ②任何两条磁力线在空间不相交。 ③磁力线的环绕方向与电流方向之间遵守右螺旋法则。 首页上页下页退出
首 页 上 页 下 页 退 出 9 1、磁力线 常见电流磁力线：直电流，圆电流，通电螺线管的磁力线。 1）什么是磁力线？ I 2）磁力线特性 9.1.3 磁通量 ① 磁力线是环绕电流的闭合曲线，磁场是涡旋场。 ② 任何两条磁力线在空间不相交。 ③ 磁力线的环绕方向与电流方向之间遵守右螺旋法则

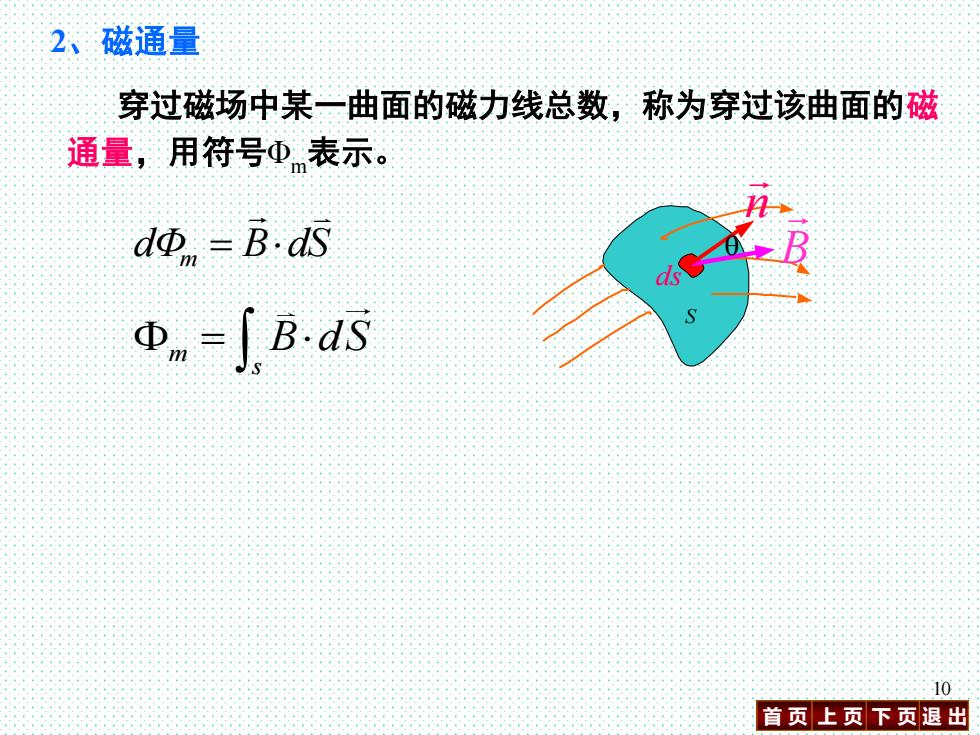

2、磁通量 穿过磁场中某一曲面的磁力线总数，称为穿过该曲面的磁 通量，用符号①表示。 dΦn=B.dS Φn=jBd 10 首页上页下页退出
首 页 上 页 下 页 退 出 10 穿过磁场中某一曲面的磁力线总数，称为穿过该曲面的磁 通量，用符号Φm表示。 dΦm B dS = m s = B dS 2、磁通量 q S n B ds
