9.2.2公路建设 济青高速公路 太平山景区路线设计
11 济青高速公路 太平山景区路线设计 9.2.2 公路建设

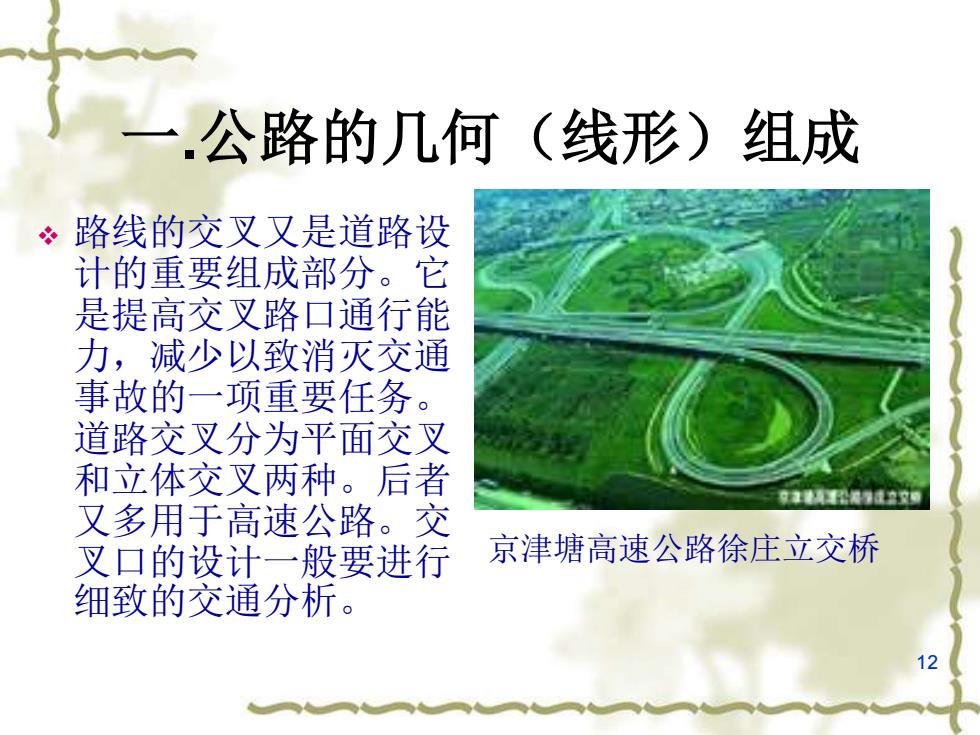

.公路的几何（线形)组成 路线的交叉又是道路设 计的重要组成部分。它 是提高交叉路口通行能 力，减少以致消灭交通 事故的一项重要任务。 道路交叉分为平面交叉 和立体交叉两种。后者 又多用于高速公路。交 叉口的设计一般要进行 京津塘高速公路徐庄立交桥 细致的交通分析。 12
12 ❖ 路线的交叉又是道路设 计的重要组成部分。它 是提高交叉路口通行能 力，减少以致消灭交通 事故的一项重要任务。 道路交叉分为平面交叉 和立体交叉两种。后者 又多用于高速公路。交 叉口的设计一般要进行 细致的交通分析。 京津塘高速公路徐庄立交桥 一 .公路的几何（线形）组成
(一)、公路的路基 公路路基的横断面组成有：路堤、路堑和填 挖部分组成。路基的几何尺寸由高度、宽度和边 坡组成。 路堤示意图 13
13 (一)、 公路的路基 公路路基的横断面组成有：路堤、路堑和填 挖部分组成。路基的几何尺寸由高度、宽度和边 坡组成
(二)、公路的路面结构 公路路面是用各种坚硬材料分层铺筑而成的路基项面的结 构物，以供汽车安全、迅速和舒适地行驶。因此，路面必须 具有足够的力学强度和良好的稳定性，以及表面平整和良好 的抗滑性能。路面一般按其力学性质分为柔性路面和刚性路 面两大类。路面的常用材料有沥青、水泥、碎石、粘土、砂、 石灰及其它工业废料等 面层 美结层 基层 层 土基 路面结构图 A低、中级路面b高级路圈
14 (二)、 公路的路面结构 ❖ 公路路面是用各种坚硬材料分层铺筑而成的路基顶面的结 构物，以供汽车安全、迅速和舒适地行驶。因此，路面必须 具有足够的力学强度和良好的稳定性，以及表面平整和良好 的抗滑性能。路面一般按其力学性质分为柔性路面和刚性路 面两大类。路面的常用材料有沥青、水泥、碎石、粘土、砂、 石灰及其它工业废料等
(三)、公路排水结构物建设 为了确保路基稳定，免受地面水和地下水的 侵害，公路还应修建专门的排水设施。地面 水的排除系统按其排水方向不同，分为纵向 排水和横向排水。 。纵向排水有边沟、截水沟和排水沟等。 。横向排水有桥梁、涵洞、路拱、过水路面、 透水路堤和渡水槽等
15 (三)、 公路排水结构物建设 ❖ 为了确保路基稳定，免受地面水和地下水的 侵害，公路还应修建专门的排水设施。地面 水的排除系统按其排水方向不同，分为纵向 排水和横向排水。 ❖ 纵向排水有边沟、截水沟和排水沟等。 ❖ 横向排水有桥梁、涵洞、路拱、过水路面、 透水路堤和渡水槽等
