第5章模拟调制系统 ·5.1.2双边带调制(DSB) ◆时域表示式：无直流分量Ao SpsB(t)=m(t)cos@t ◆频谱：无载频分量 Snsd(0)-iIM(@+@.)+M(O-0.)] ◆曲线： 4M(o) ↑SsB(O) SDSE (1)
11 第5章 模拟调制系统 ◼ 5.1.2 双边带调制（DSB） ◆ 时域表示式：无直流分量A0 ◆ 频谱：无载频分量 ◆ 曲线： s t m t t DSB c ( ) = ( )cos [ ( ) ( )] 2 1 ( ) DSB M c M c S = + + − s t DSB ( ) t t t − H H M ( ) SDSB () −c 0 c
第5章模拟调制系统 ◆调制效率：100% ◆优点：节省了载波功率 ◆缺点：不能用包络检波，需用相干检波，较复杂。 ·5.1.3单边带调制(SSB) ◆原理： ·双边带信号两个边带中的任意一个都包含了调制信号频 谱M(o)的所有频谱成分，因此仅传输其中一个边带即可。 这样既节省发送功率，还可节省一半传输频带，这种方 式称为单边带调制。 ▣产生$SB信号的方法有两种：滤波法和相移法。 12
12 第5章 模拟调制系统 ◆ 调制效率：100％ ◆ 优点：节省了载波功率 ◆ 缺点：不能用包络检波，需用相干检波，较复杂。 ◼ 5.1.3 单边带调制（SSB） ◆ 原理： 双边带信号两个边带中的任意一个都包含了调制信号频 谱M()的所有频谱成分，因此仅传输其中一个边带即可。 这样既节省发送功率，还可节省一半传输频带，这种方 式称为单边带调制。 产生SSB信号的方法有两种：滤波法和相移法

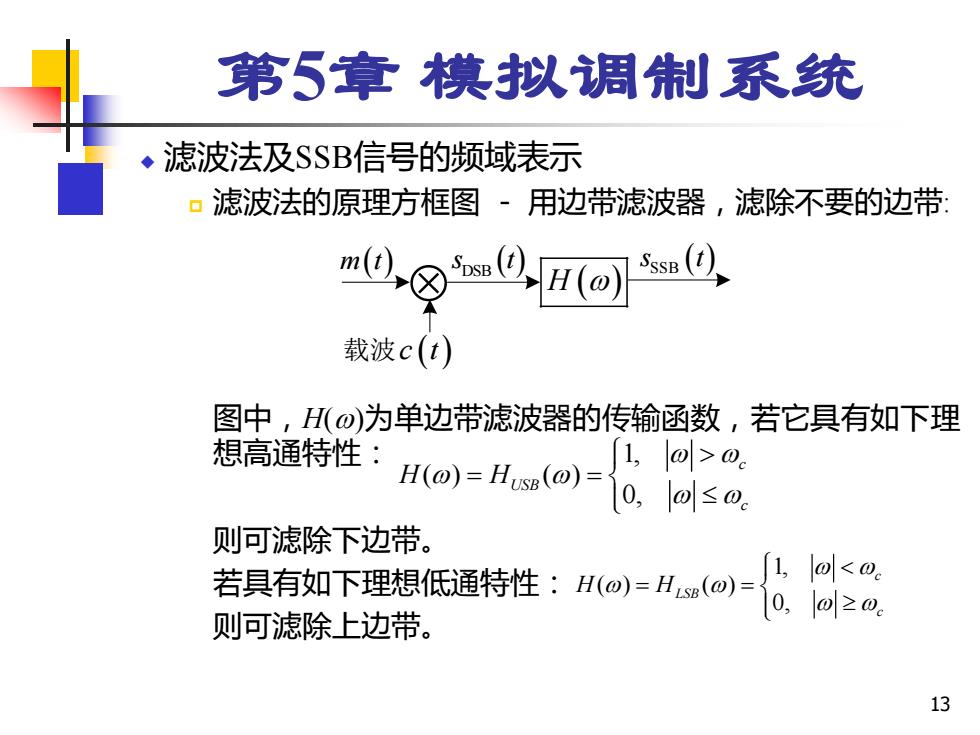

第5章模拟调制系统 ◆滤波法及SSB信号的频域表示 ▣滤波法的原理方框图·用边带滤波器，滤除不要的边带 载波c(t) 图中，H(⊙)为单边带滤波器的传输函数，若它具有如下理 想高通特性： H(@)=Husg(@)= 1,ol>0。 0,lol≤o. 则可滤除下边带。 若具有如下理想低通特性：H(o)=H(o)- 1,lol<o。 0,lol≥0。 则可滤除上边带。 13
13 第5章 模拟调制系统 ◆ 滤波法及SSB信号的频域表示 滤波法的原理方框图 － 用边带滤波器，滤除不要的边带: 图中，H()为单边带滤波器的传输函数，若它具有如下理 想高通特性： 则可滤除下边带。 若具有如下理想低通特性： 则可滤除上边带。 m t( ) s t DSB ( ) 载波 c t( ) H () s t SSB ( ) 1, ( ) ( ) 0, c USB c H H = = 1, ( ) ( ) 0, c LSB c H H = =
第5章模拟调制系统 aSSB信号的频谱 Ssse(@)=SpsB(@)H(@) 个SDsB(O) 口上边带频谱图 AHUSB ( SUSB (@ o 14
14 第5章 模拟调制系统 SSB信号的频谱 上边带频谱图: S S H SSB DSB ( ) ( ) = ( ) SDSB () −c 0 c HUSB () −c 0 c SUSB () −c 0 c
第5章模拟调制系统 ▣滤波法的技术难点 ,滤波特性很难做到具有陡峭的截止特性 例如，若经过滤波后的话音信号的最低频率为300Hz, 则上下边带之间的频率间隔为600Hz,即允许过渡带为 600Hz。在600Hz过渡带和不太高的载频情况下，滤波 器不难实现；但当载频较高时，采用一级调制直接滤波 的方法已不可能实现单边带调制。 s 可以采用多级（一般采用两级）DSB调制及边带滤波的 方法，即先在较低的载频上进行DSB调制，目的是增大 过渡带的归一化值，以利于滤波器的制作。再在要求的 载频上进行第二次调制。 当调制信号中含有直流及低频分量时滤波法就不适用了。 15
15 第5章 模拟调制系统 滤波法的技术难点 ➢ 滤波特性很难做到具有陡峭的截止特性 ➢ 例如，若经过滤波后的话音信号的最低频率为300Hz， 则上下边带之间的频率间隔为600Hz，即允许过渡带为 600Hz。在600Hz过渡带和不太高的载频情况下，滤波 器不难实现；但当载频较高时，采用一级调制直接滤波 的方法已不可能实现单边带调制。 ➢ 可以采用多级（一般采用两级）DSB调制及边带滤波的 方法，即先在较低的载频上进行DSB调制，目的是增大 过渡带的归一化值，以利于滤波器的制作。再在要求的 载频上进行第二次调制。 ➢ 当调制信号中含有直流及低频分量时滤波法就不适用了
