Figure 8.6 Electron micrograph of a ruptured F.coli cell showing released chromosomal DNA and several plasmid molecules.ICourtesy of David Dressler and Huntington Potter.I Plasmid Plasmid Plasmid

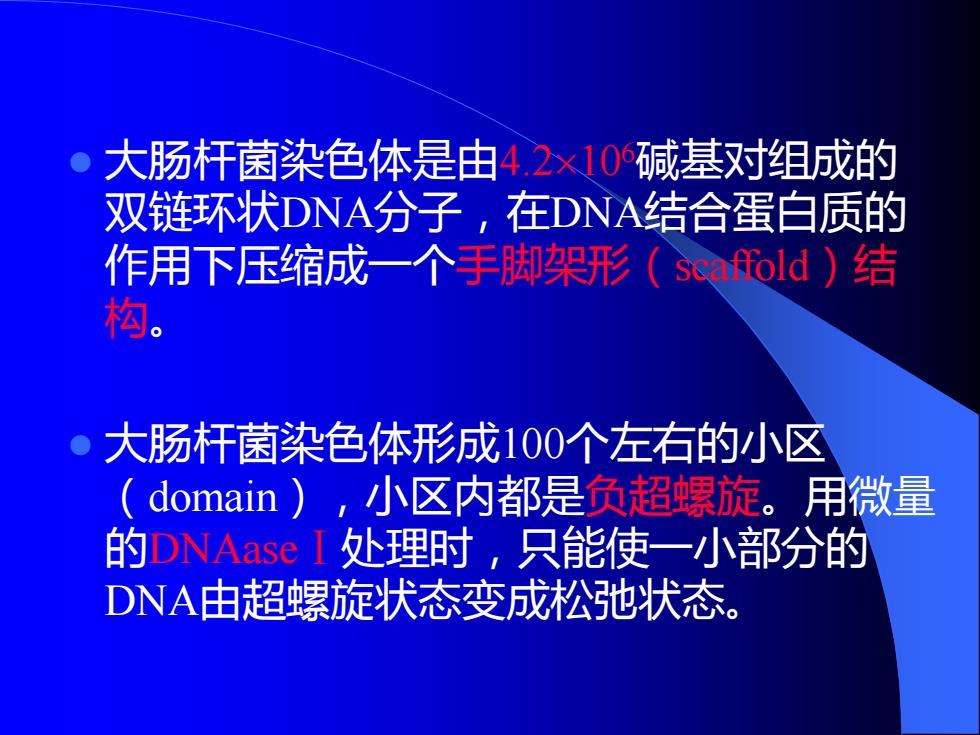

⚫ 大肠杆菌染色体是由4.2106碱基对组成的 双链环状DNA分子，在DNA结合蛋白质的 作用下压缩成一个手脚架形（scaffold）结 构。 ⚫ 大肠杆菌染色体形成100个左右的小区 （domain），小区内都是负超螺旋。用微量 的DNAaseⅠ处理时，只能使一小部分的 DNA由超螺旋状态变成松弛状态
⚫ 大肠杆菌染色体是由4.2106碱基对组成的 双链环状DNA分子，在DNA结合蛋白质的 作用下压缩成一个手脚架形（scaffold）结 构。 ⚫ 大肠杆菌染色体形成100个左右的小区 （domain），小区内都是负超螺旋。用微量 的DNAaseⅠ处理时，只能使一小部分的 DNA由超螺旋状态变成松弛状态

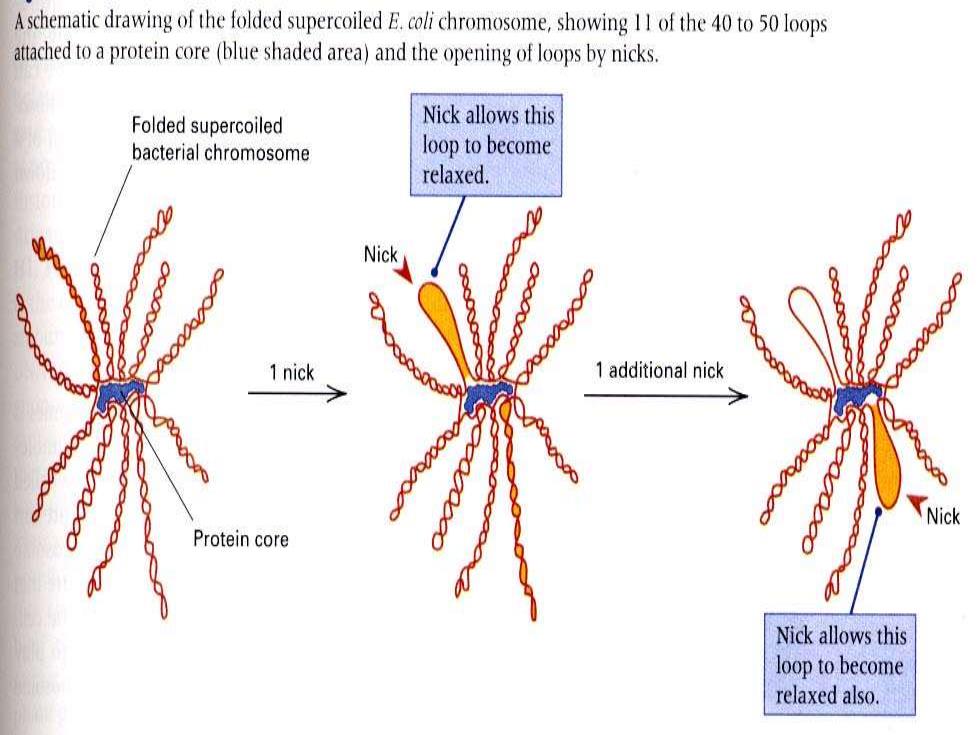

A schematic drawing of the folded supercoiled E.coli chromosome,showing 1I of the 40 to 50 loops attached to a protein core(blue shaded area)and the opening of loops by nicks. Folded supercoiled Nick allows this bacterial chromosome loop to become relaxed. Nick 1 nick 1 additional nick Nick Protein core Nick allows this loop to become relaxed also

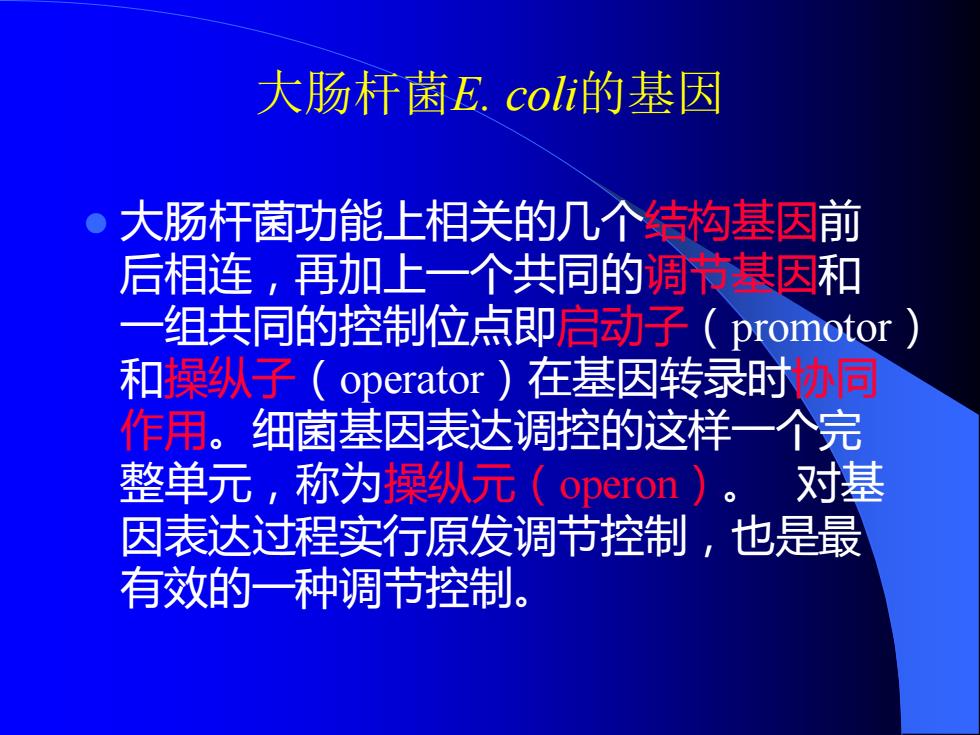

大肠杆菌E. coli的基因 ⚫ 大肠杆菌功能上相关的几个结构基因前 后相连，再加上一个共同的调节基因和 一组共同的控制位点即启动子（promotor） 和操纵子（operator）在基因转录时协同 作用。细菌基因表达调控的这样一个完 整单元，称为操纵元（operon）。 对基 因表达过程实行原发调节控制，也是最 有效的一种调节控制
大肠杆菌E. coli的基因 ⚫ 大肠杆菌功能上相关的几个结构基因前 后相连，再加上一个共同的调节基因和 一组共同的控制位点即启动子（promotor） 和操纵子（operator）在基因转录时协同 作用。细菌基因表达调控的这样一个完 整单元，称为操纵元（operon）。 对基 因表达过程实行原发调节控制，也是最 有效的一种调节控制

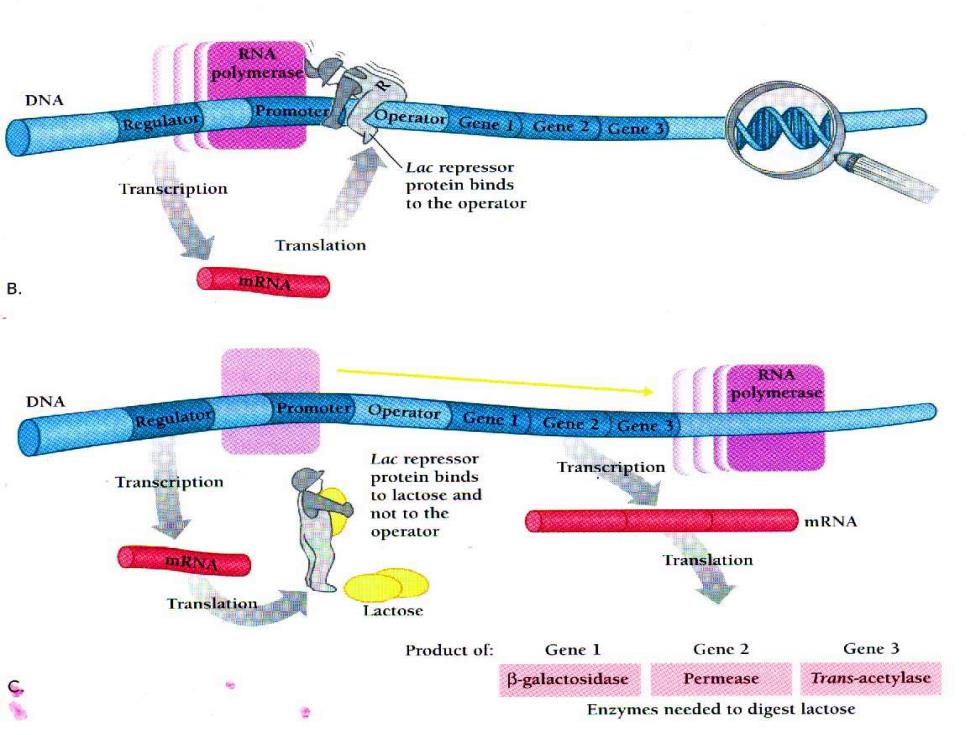

RNA DNA Operalor Gene 1 Gene 2 Gene 3) Lac repressor Transcription protein binds to the operator Translation DNA Regulator Promoter Operator Genc I Gene 2 Gene 3 Lac repressor protein binds Transcription Transcription to lactose and not to the mRNA operator Translation Translation Lactose Product of: Gene 1 Gene 2 Gene 3 B-galactosidase Permease Trans-acetylase Enzymes needed to digest lactose
