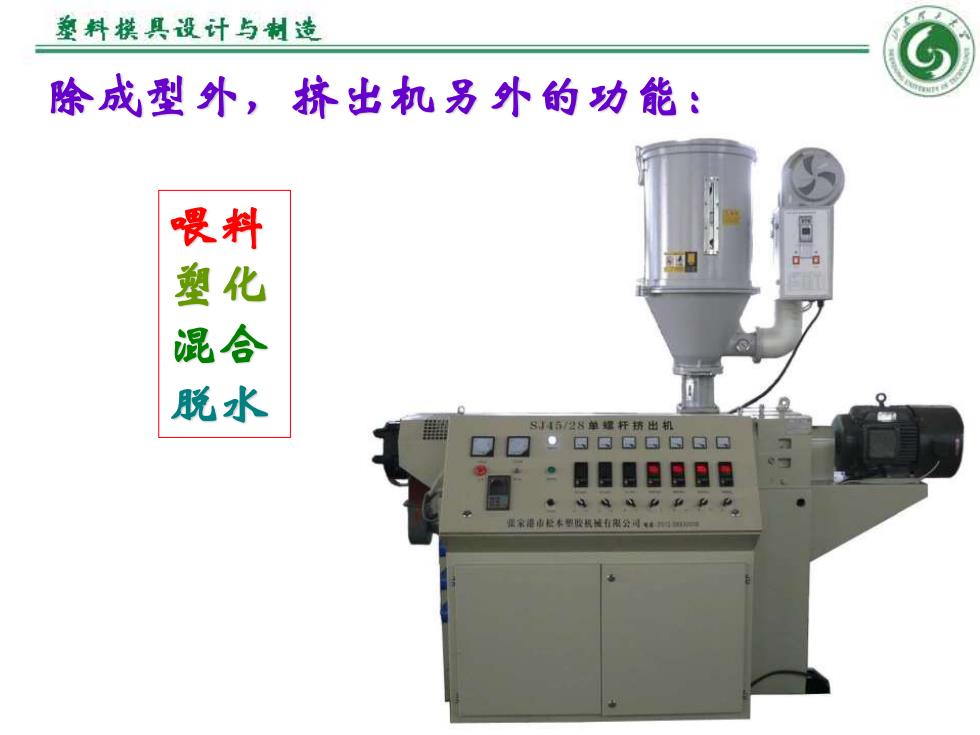

墓料摸具设计与制造 除成型外，挤出机另外的功能： 喂料 化 混合 脱水 」了以X堂量杆清出制 ·日日B回日日日 ■■■日日日品 ·4900平形
12 除成型外，挤出机另外的功能： 喂料 塑化 混合 脱水

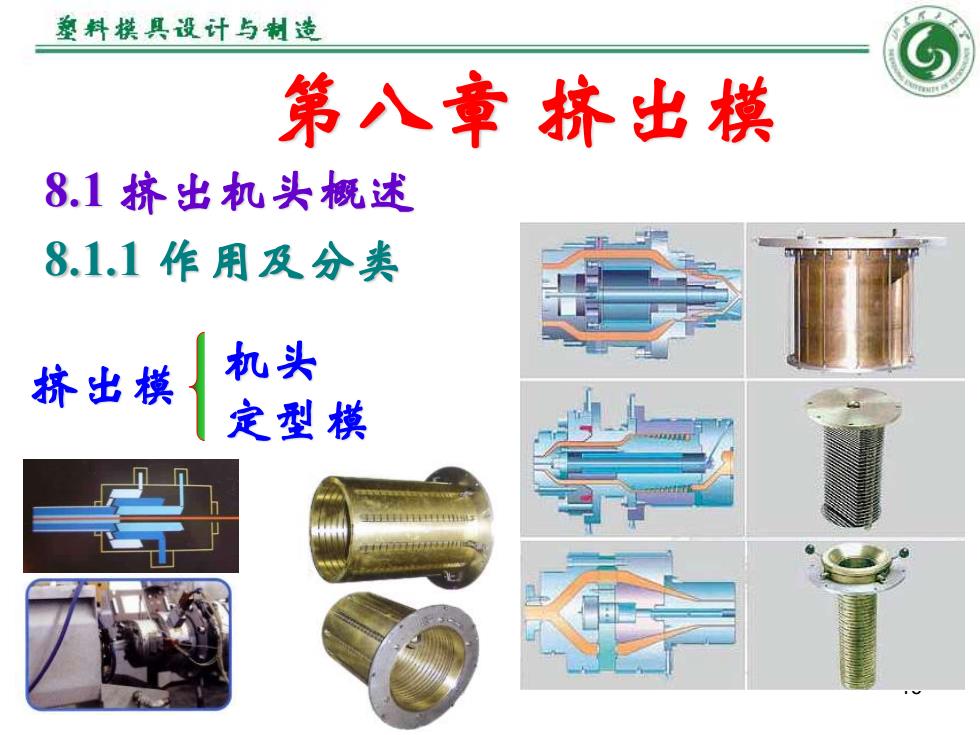

整料摸具设计与制造 第八章挤出模 8.1挤出机头概述 8.1.1作用及分类 挤出摸 机头 定型模
13 8.1.1 作用及分类 挤出模 机头 定型模 8.1 挤出机头概述 第八章 挤出模

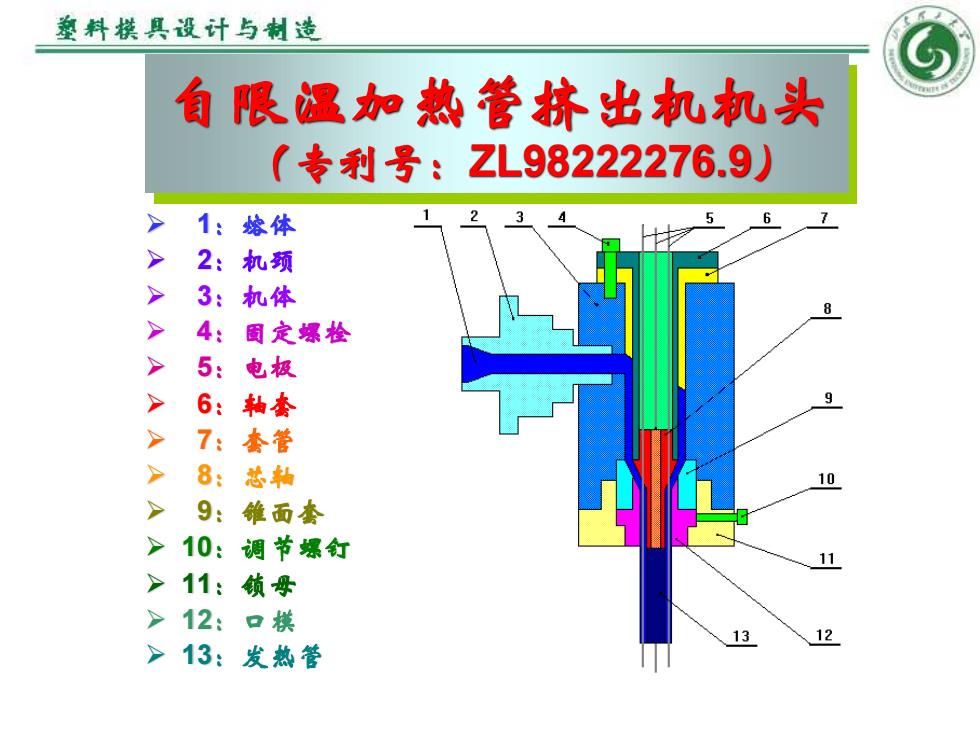

墓料摸具设计与制造 自限温加咖热管挤出机机头 (专利号：ZL98222276.9) 1:熔体 3 6 2:机颈 > 3:机体 > 4: 固定螺检 5: 电极 6:轴套 > 7:套管 > 8:芯柏 10 9: 锥面套 10: 调节螺钉 >11: 锁母 > 12:口模 13 12 > 13:发热管
➢ 1：熔体 ➢ 2：机颈 ➢ 3：机体 ➢ 4：固定螺栓 ➢ 5：电极 ➢ 6：轴套 ➢ 7：套管 ➢ 8：芯轴 ➢ 9：锥面套 ➢ 10：调节螺钉 ➢ 11：锁母 ➢ 12：口模 ➢ 13：发热管 自限温加热管挤出机机头 （专利号：ZL98222276.9）
整料拱具设计与制造

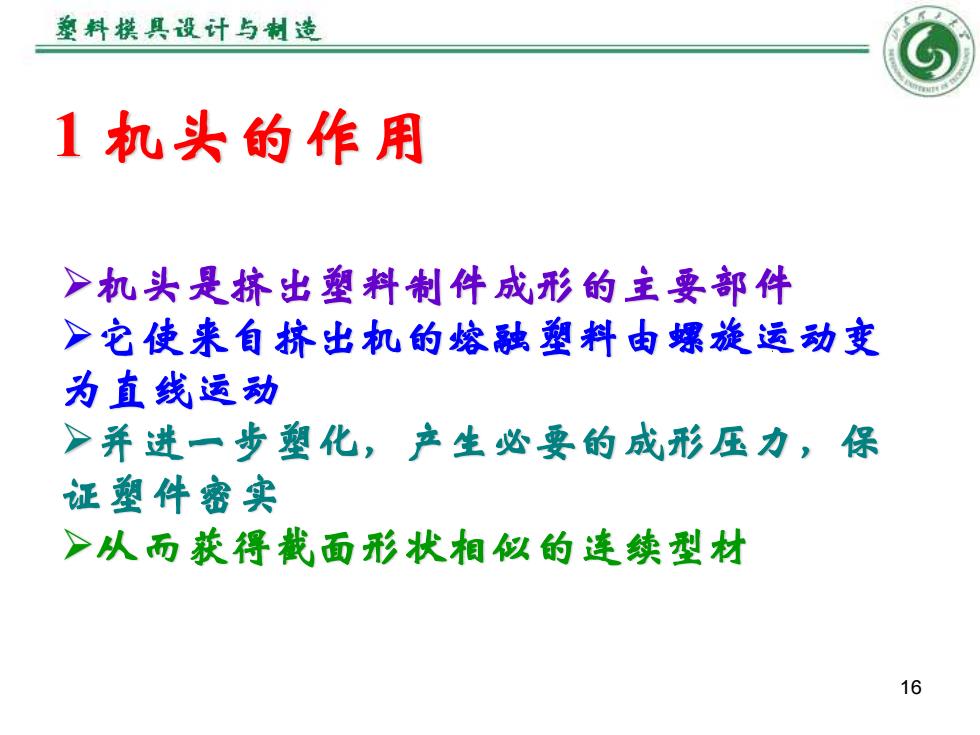

墓料摸具设计与制造 ⑤ 1机头的作用 >机头是挤出塑料制件成形的主要部件 >它使来自挤出机的熔融塑料由螺旋运动变 为直线运动 >并进一步塑化，产生必要的成形压力，保 证塑件密实 >从而获得载面形状相似的连续型材 16
16 1 机头的作用 ➢机头是挤出塑料制件成形的主要部件 ➢它使来自挤出机的熔融塑料由螺旋运动变 为直线运动 ➢并进一步塑化，产生必要的成形压力，保 证塑件密实 ➢从而获得截面形状相似的连续型材
