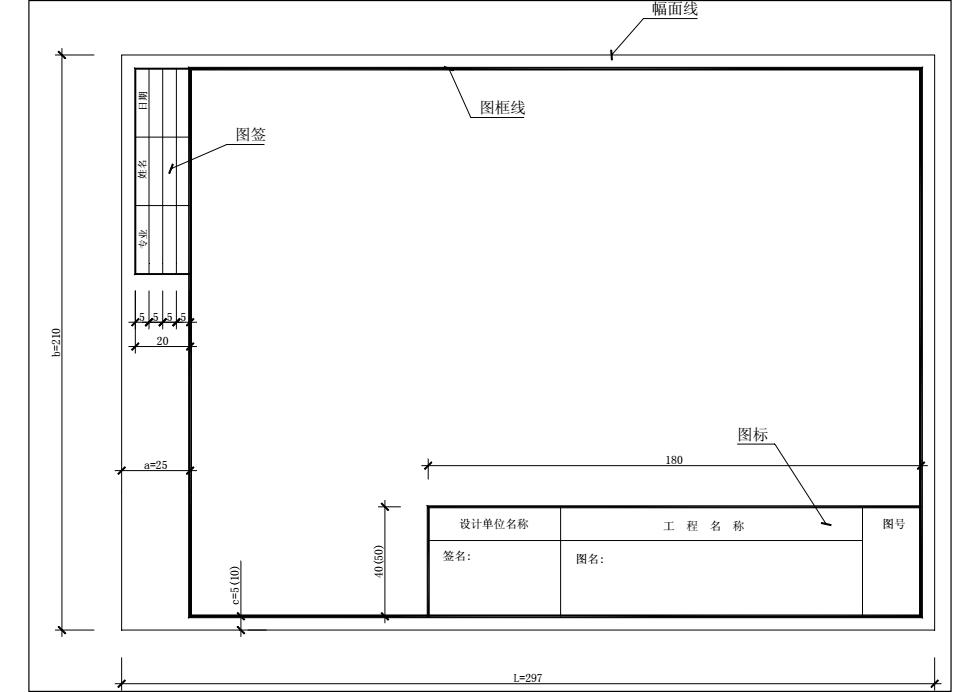

幅面线 图框线 图签 图标 a=25 180 设计单位名称 工程名称 图号 签名： 图名： L=297
4 0 ( 5 0 ) L=297 180 b = 2 1 0 c = 5 ( 1 0 ) a=25 图签 5 20 5 5 5 专 业 姓 名 日 期 图标 设计单位名称 签名: 图名: 工 程 名 称 图号 图框线 幅面线

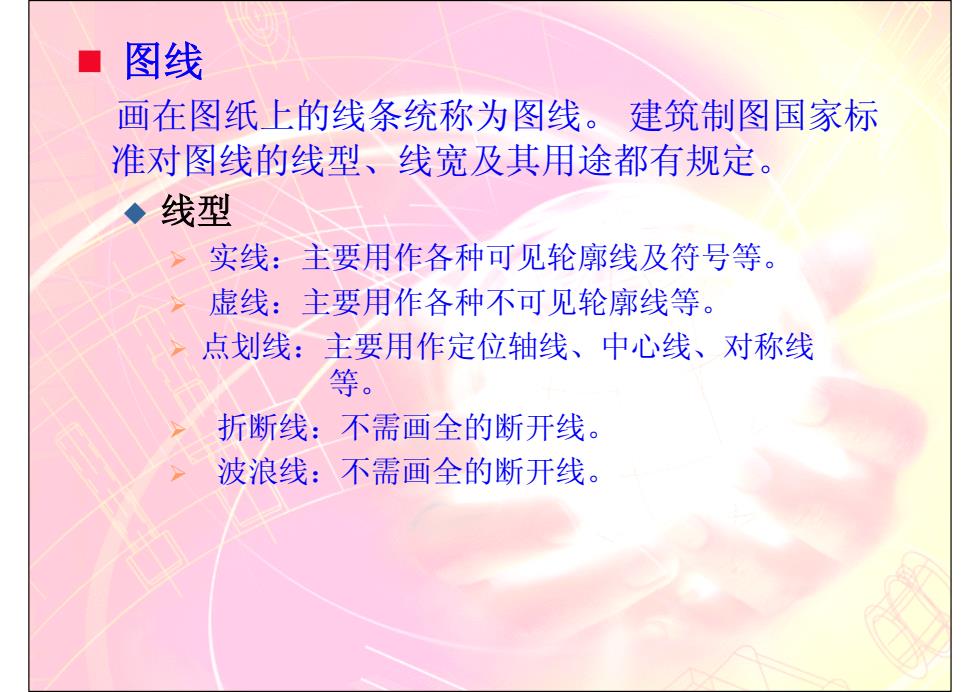

■图线 画在图纸上的线条统称为图线。建筑制图国家标 准对图线的线型、线宽及其用途都有规定。 ◆线型 实线：主要用作各种可见轮廓线及符号等。 虚线：主要用作各种不可见轮廓线等。 点划线：主要用作定位轴线、中心线、对称线 等。 折断线：不需画全的断开线。 波浪线：不需画全的断开线
图线 画在图纸上的线条统称为图线。 建筑制图国家标 准对图线的线型、线宽及其用途都有规定。 线型 ¾ 实线：主要用作各种可见轮廓线及符号等。 ¾ 虚线：主要用作各种不可见轮廓线等。 ¾ 点划线：主要用作定位轴线、中心线、对称线 等。 ¾ 折断线：不需画全的断开线。 ¾ 波浪线：不需画全的断开线

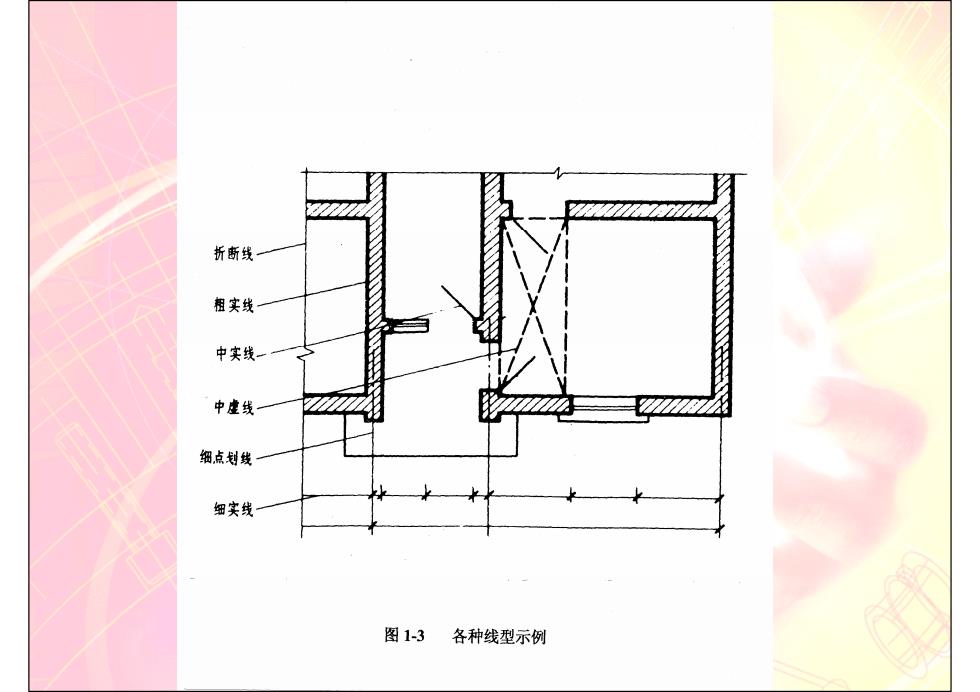

折断线 粗实线 中实线一 中虚线 细点划线 细实线 图1-3 各种线型示例

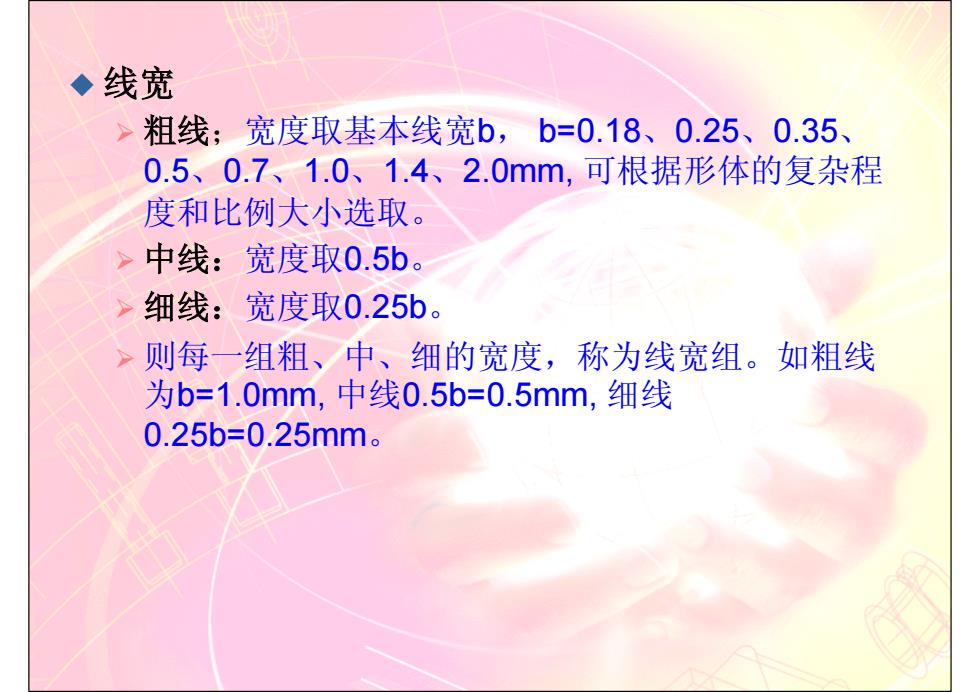

◆线宽 >粗线；宽度取基本线宽b,b=0.18、0.25、0.35、 0.5、0.7、1.0、1.4、2.0mm,可根据形体的复杂程 度和比例大小选取。 > 中线：宽度取0.5b。 >细线：宽度取0.25b。 公 则每一组粗、中、细的宽度，称为线宽组。如粗线 为b=1.0mm,中线0.5b=0.5mm,细线 0.25b=0.25mm
线宽 ¾ 粗线；宽度取基本线宽b， b=0.18、0.25、0.35、 0.5、0.7、1.0、1.4、2.0mm, 可根据形体的复杂程 度和比例大小选取。 ¾ 中线：宽度取0.5b。 ¾ 细线：宽度取0.25b。 ¾ 则每一组粗、中、细的宽度，称为线宽组。如粗线 为b=1.0mm, 中线0.5b=0.5mm, 细线 0.25b=0.25mm

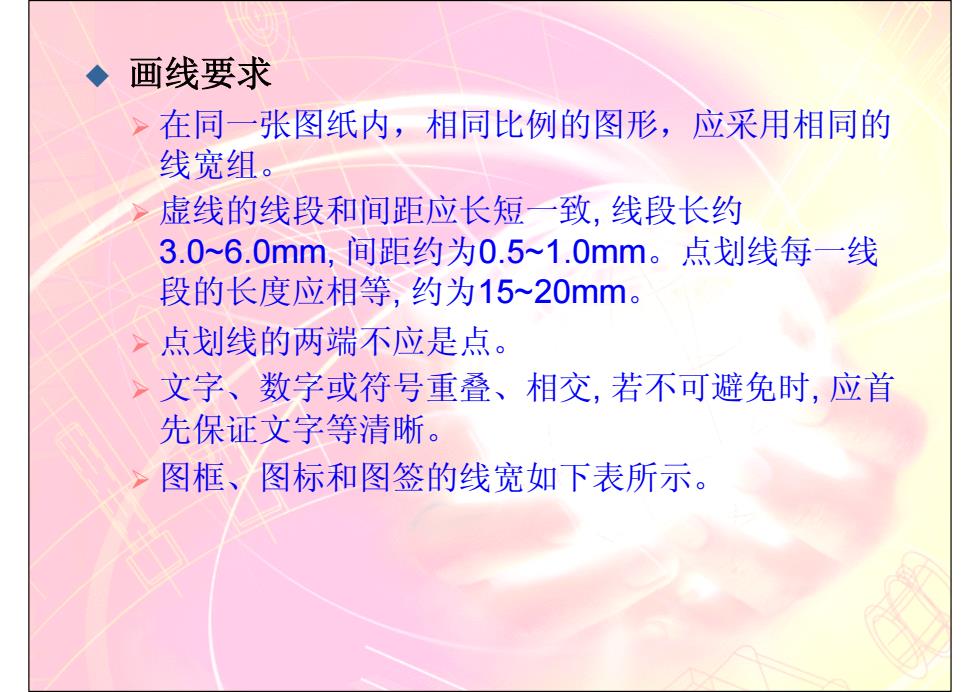

◆ 画线要求 > 在同一张图纸内，相同比例的图形，应采用相同的 线宽组。 虚线的线段和间距应长短一致，线段长约 3.06.0mm,间距约为0.5~1.0mm。点划线每一线 段的长度应相等，约为15~20mm。 点划线的两端不应是点。 文字、数字或符号重叠、相交，若不可避免时，应首 先保证文字等清晰。 图框、图标和图签的线宽如下表所示
画线要求 ¾ 在同一张图纸内，相同比例的图形，应采用相同的 线宽组。 ¾ 虚线的线段和间距应长短一致, 线段长约 3.0~6.0mm, 间距约为0.5~1.0mm。点划线每一线 段的长度应相等, 约为15~20mm。 ¾ 点划线的两端不应是点。 ¾ 文字、数字或符号重叠、相交, 若不可避免时, 应首 先保证文字等清晰。 ¾ 图框、图标和图签的线宽如下表所示
