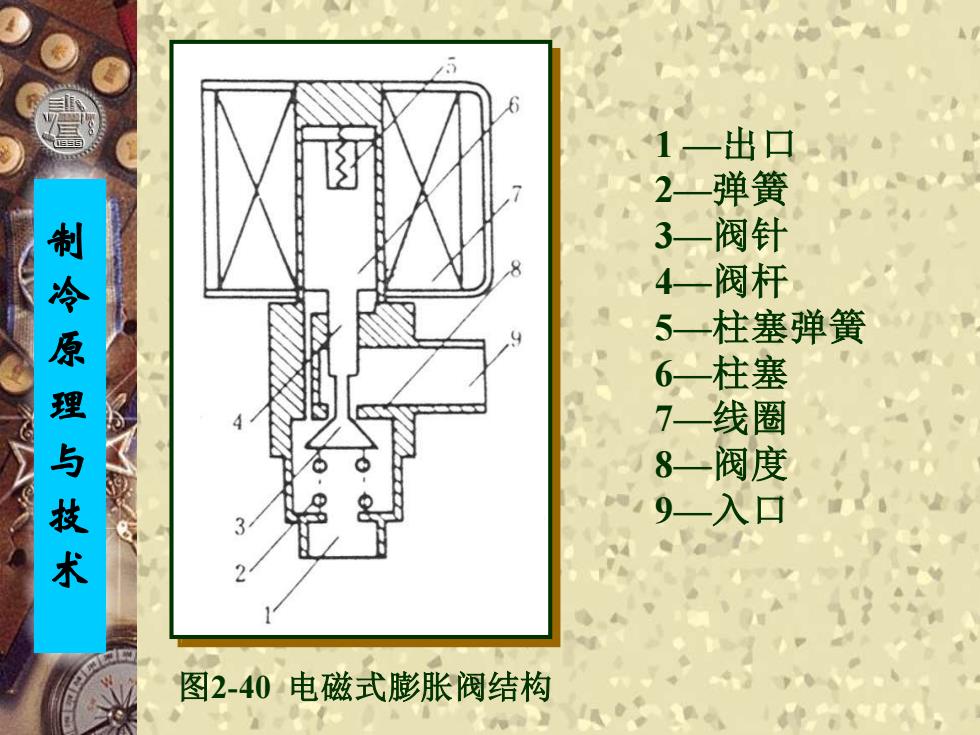

制冷原理与技术 图 2 -40 电磁式膨胀阀结构 1 —出口 2 —弹簧 3 —阀针 4 —阀杆 5 —柱塞弹簧 6 —柱塞 7 —线圈 8 —阀度 9 —入口
制冷原理与技术 图 2 -40 电磁式膨胀阀结构 1 —出口 2 —弹簧 3 —阀针 4 —阀杆 5 —柱塞弹簧 6 —柱塞 7 —线圈 8 —阀度 9 —入口

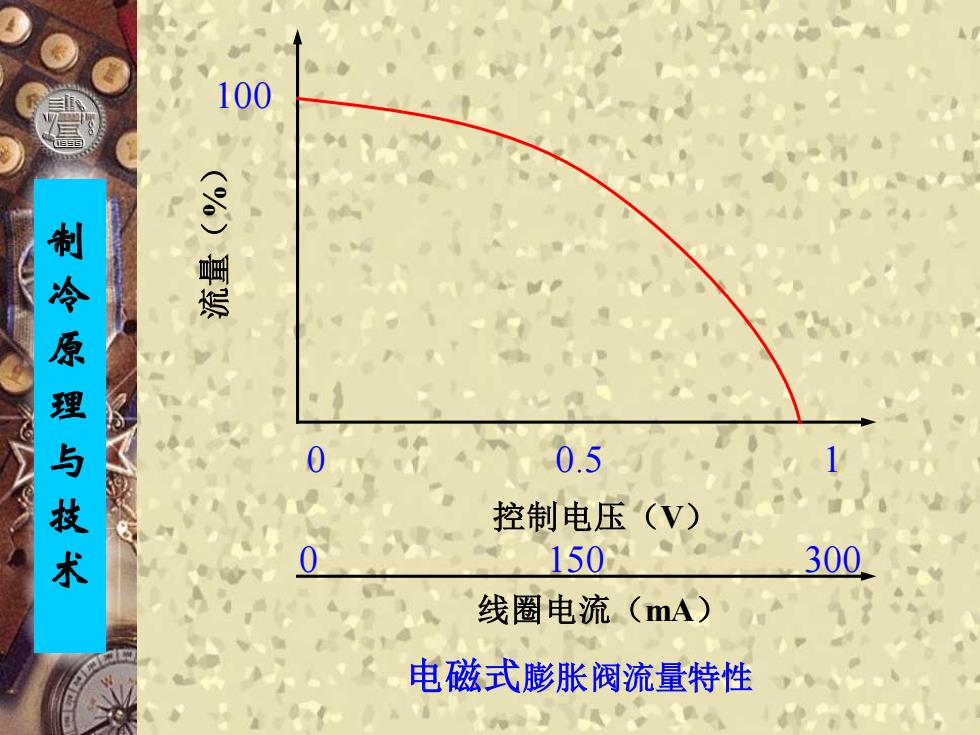

制 冷 原 理 与 技 术 电磁式膨胀阀流量特性 0 150 300 线圈电流（mA） 控制电压（V） 0 0.5 1 100 流量（ % ）
制 冷 原 理 与 技 术 电磁式膨胀阀流量特性 0 150 300 线圈电流（mA） 控制电压（V） 0 0.5 1 100 流量（ % ）
制 冷 原 理 与 技 术 电动式电子膨胀阀供液控制系统 和热动式相似，电动式电子膨胀 阀也由发信器、控制器和电动式膨胀 阀组成。与热动式的差别主要是阀的 驱动部分，电动式膨胀阀由电动机驱 动，目前使用最多的是四相永磁式步 进电动机，有直接驱动型与减速型
制 冷 原 理 与 技 术 电动式电子膨胀阀供液控制系统 和热动式相似，电动式电子膨胀 阀也由发信器、控制器和电动式膨胀 阀组成。与热动式的差别主要是阀的 驱动部分，电动式膨胀阀由电动机驱 动，目前使用最多的是四相永磁式步 进电动机，有直接驱动型与减速型
制冷原理与技术 图 2 -41 电动式膨胀阀（直动型） 1 —入口 2 —针阀 3 —阀杆 4 —技术 5 —线圈 6 —出口
制冷原理与技术 图 2 -41 电动式膨胀阀（直动型） 1 —入口 2 —针阀 3 —阀杆 4 —技术 5 —线圈 6 —出口
制 冷 原 理 与 技 术 电动式膨胀阀流量特性 脉冲数 0 50 100 150 200 250 100 流量（ % ）
制 冷 原 理 与 技 术 电动式膨胀阀流量特性 脉冲数 0 50 100 150 200 250 100 流量（ % ）
