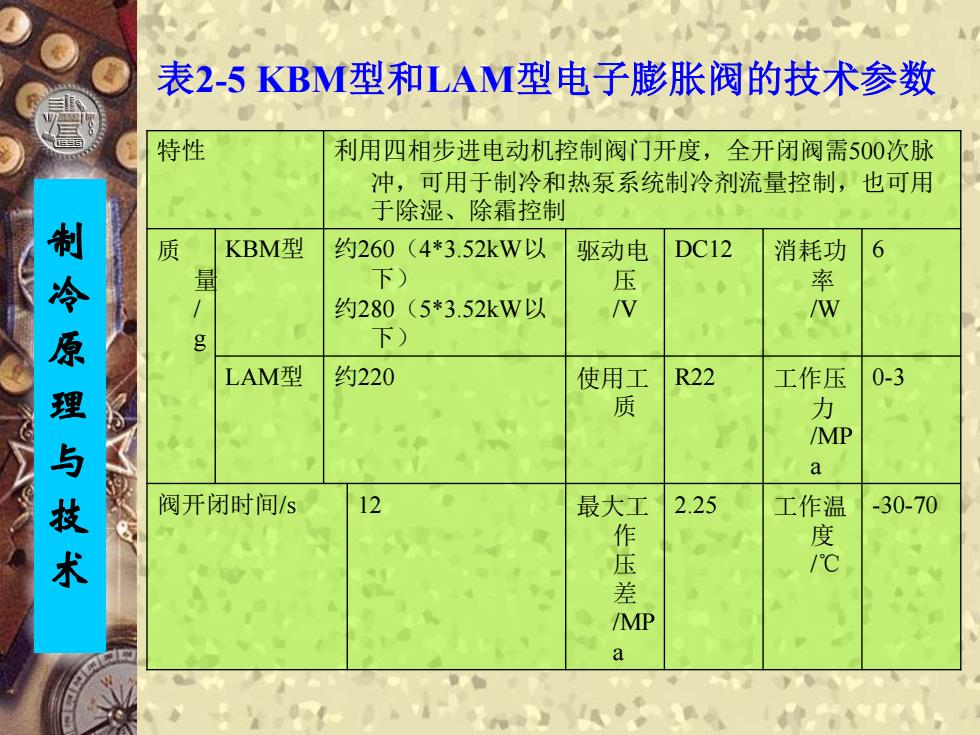

制 冷 原 理 与 技 术 特性 利用四相步进电动机控制阀门开度，全开闭阀需500次脉 冲，可用于制冷和热泵系统制冷剂流量控制，也可用 于除湿、除霜控制 质 量 / g KBM型 约260（4*3.52kW以 下） 约280（5*3.52kW以 下） 驱动电 压 /V DC12 消耗功 率 /W 6 LAM型 约220 使用工 质 R22 工作压 力 /MP a 0-3 阀开闭时间/s 12 最大工 作 压 差 /MP a 2.25 工作温 度 /℃ -30-70 表2-5 KBM型和LAM型电子膨胀阀的技术参数
制 冷 原 理 与 技 术 特性 利用四相步进电动机控制阀门开度，全开闭阀需500次脉 冲，可用于制冷和热泵系统制冷剂流量控制，也可用 于除湿、除霜控制 质 量 / g KBM型 约260（4*3.52kW以 下） 约280（5*3.52kW以 下） 驱动电 压 /V DC12 消耗功 率 /W 6 LAM型 约220 使用工 质 R22 工作压 力 /MP a 0-3 阀开闭时间/s 12 最大工 作 压 差 /MP a 2.25 工作温 度 /℃ -30-70 表2-5 KBM型和LAM型电子膨胀阀的技术参数

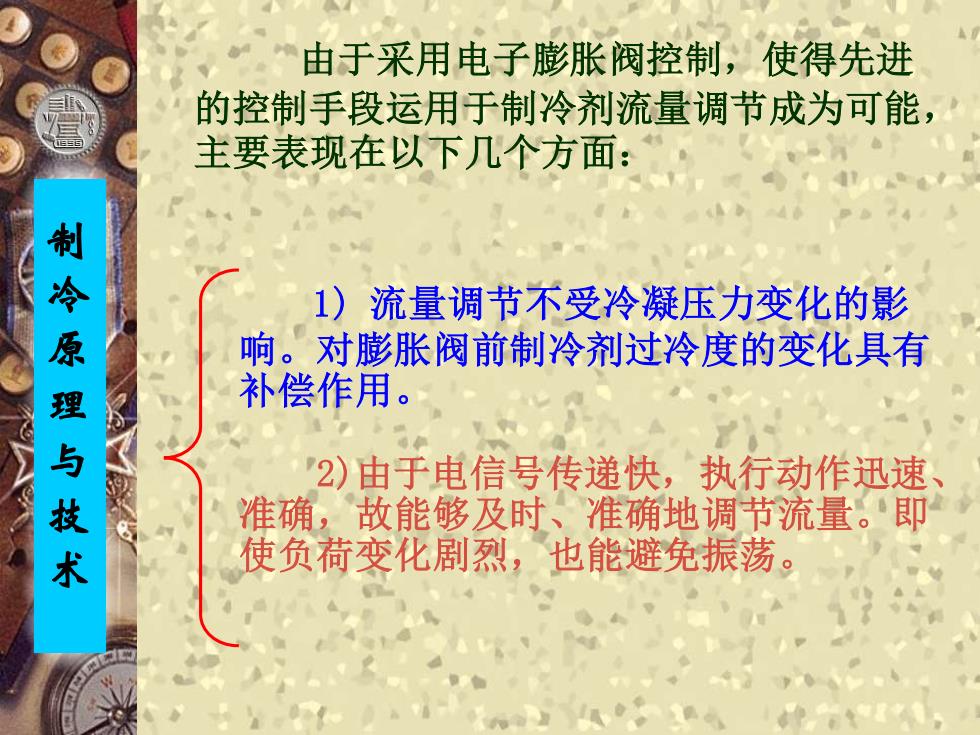

制 冷 原 理 与 技 术 由于采用电子膨胀阀控制，使得先进 的控制手段运用于制冷剂流量调节成为可能， 主要表现在以下几个方面： 1) 流量调节不受冷凝压力变化的影 响。对膨胀阀前制冷剂过冷度的变化具有 补偿作用。 2)由于电信号传递快，执行动作迅速、 准确，故能够及时、准确地调节流量。即 使负荷变化剧烈，也能避免振荡
制 冷 原 理 与 技 术 由于采用电子膨胀阀控制，使得先进 的控制手段运用于制冷剂流量调节成为可能， 主要表现在以下几个方面： 1) 流量调节不受冷凝压力变化的影 响。对膨胀阀前制冷剂过冷度的变化具有 补偿作用。 2)由于电信号传递快，执行动作迅速、 准确，故能够及时、准确地调节流量。即 使负荷变化剧烈，也能避免振荡

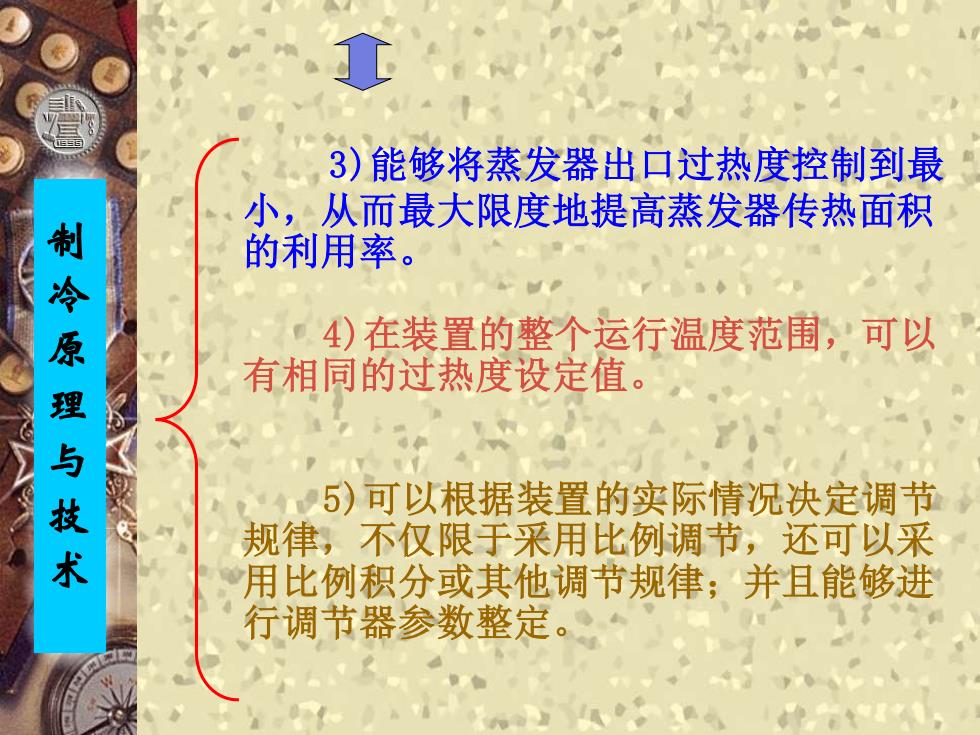

制 冷 原 理 与 技 术 3)能够将蒸发器出口过热度控制到最 小，从而最大限度地提高蒸发器传热面积 的利用率。 4)在装置的整个运行温度范围，可以 有相同的过热度设定值。 5)可以根据装置的实际情况决定调节 规律，不仅限于采用比例调节，还可以采 用比例积分或其他调节规律；并且能够进 行调节器参数整定
制 冷 原 理 与 技 术 3)能够将蒸发器出口过热度控制到最 小，从而最大限度地提高蒸发器传热面积 的利用率。 4)在装置的整个运行温度范围，可以 有相同的过热度设定值。 5)可以根据装置的实际情况决定调节 规律，不仅限于采用比例调节，还可以采 用比例积分或其他调节规律；并且能够进 行调节器参数整定

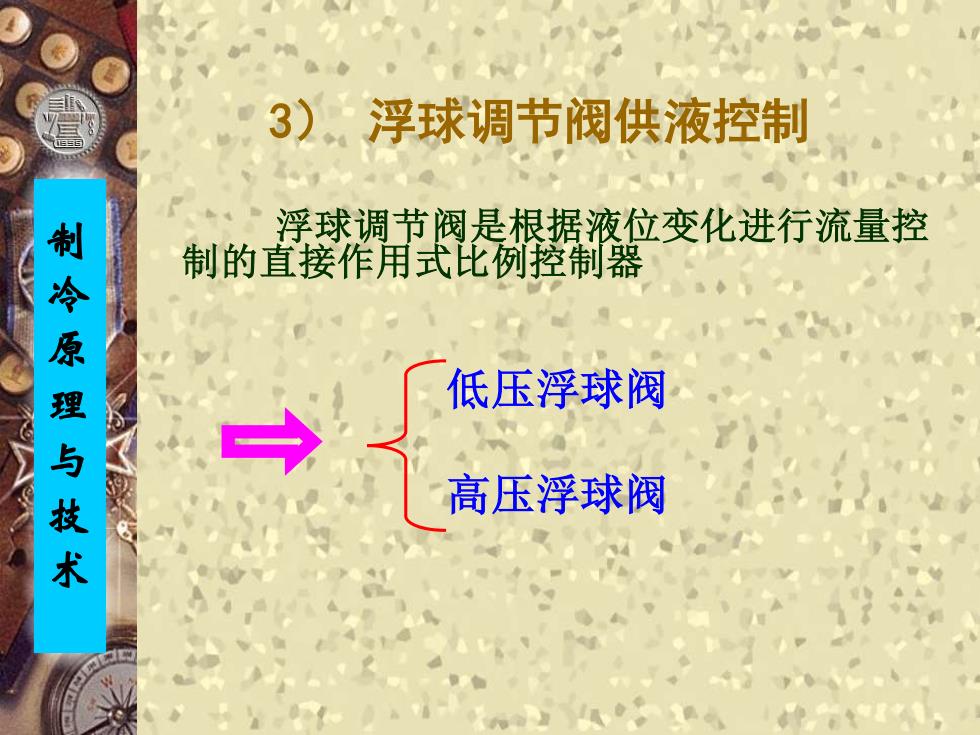

制 冷 原 理 与 技 术 浮球调节阀是根据液位变化进行流量控 制的直接作用式比例控制器 低压浮球阀 高压浮球阀 3） 浮球调节阀供液控制
制 冷 原 理 与 技 术 浮球调节阀是根据液位变化进行流量控 制的直接作用式比例控制器 低压浮球阀 高压浮球阀 3） 浮球调节阀供液控制

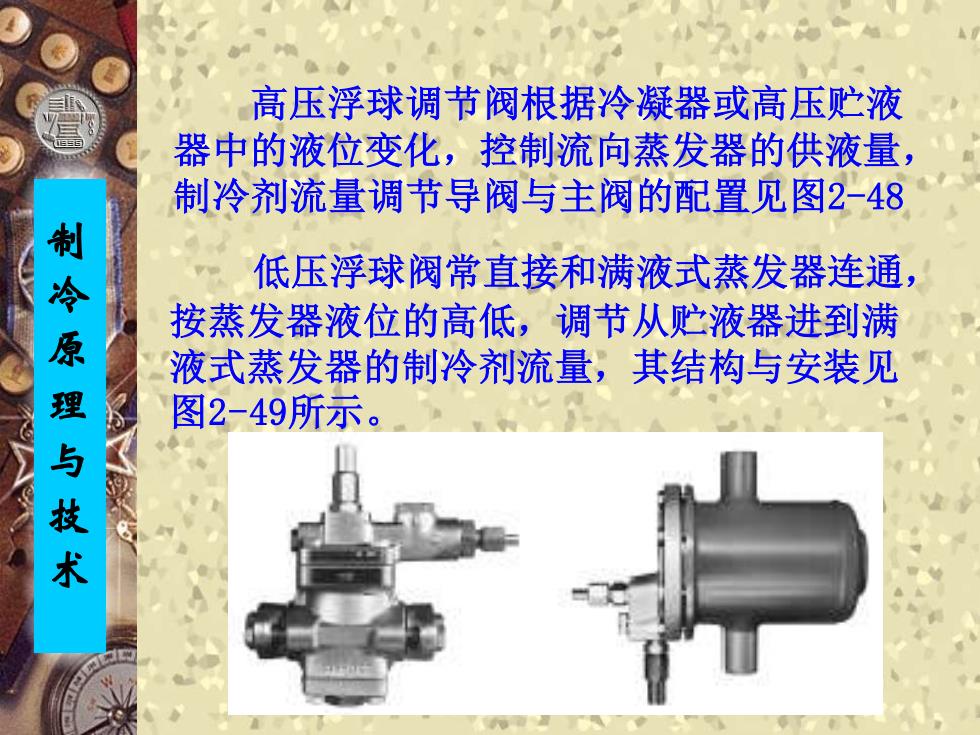

制 冷 原 理 与 技 术 低压浮球阀常直接和满液式蒸发器连通， 按蒸发器液位的高低，调节从贮液器进到满 液式蒸发器的制冷剂流量，其结构与安装见 图2-49所示。 高压浮球调节阀根据冷凝器或高压贮液 器中的液位变化，控制流向蒸发器的供液量， 制冷剂流量调节导阀与主阀的配置见图2-48
制 冷 原 理 与 技 术 低压浮球阀常直接和满液式蒸发器连通， 按蒸发器液位的高低，调节从贮液器进到满 液式蒸发器的制冷剂流量，其结构与安装见 图2-49所示。 高压浮球调节阀根据冷凝器或高压贮液 器中的液位变化，控制流向蒸发器的供液量， 制冷剂流量调节导阀与主阀的配置见图2-48
