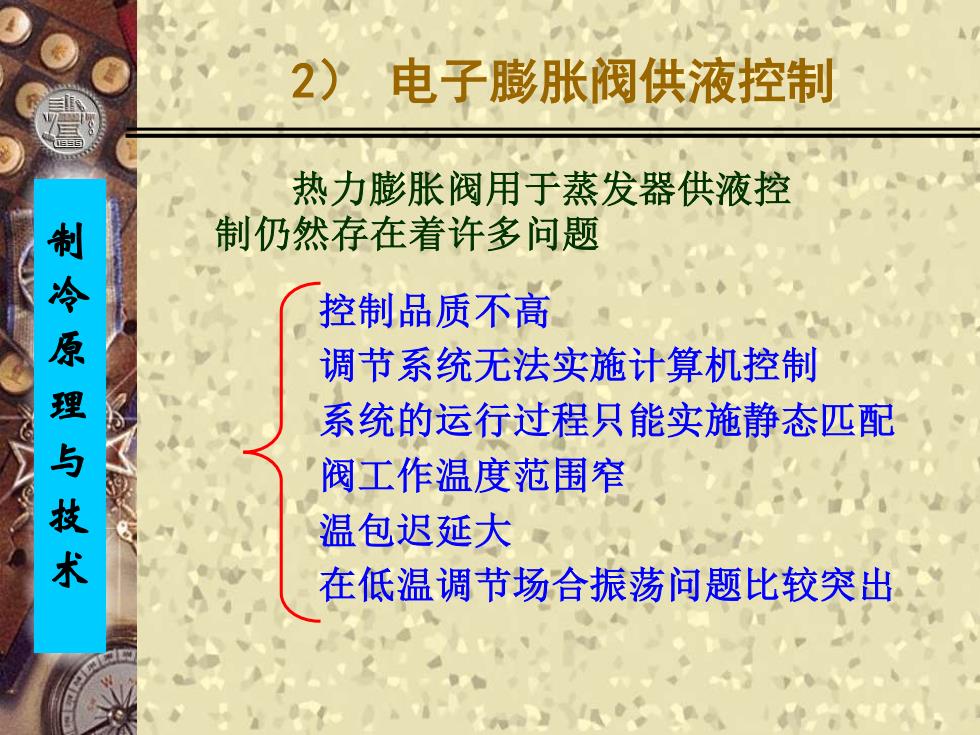

制 冷 原 理 与 技 术 2） 电子膨胀阀供液控制 控制品质不高 调节系统无法实施计算机控制 系统的运行过程只能实施静态匹配 阀工作温度范围窄 温包迟延大 在低温调节场合振荡问题比较突出 热力膨胀阀用于蒸发器供液控 制仍然存在着许多问题
制 冷 原 理 与 技 术 2） 电子膨胀阀供液控制 控制品质不高 调节系统无法实施计算机控制 系统的运行过程只能实施静态匹配 阀工作温度范围窄 温包迟延大 在低温调节场合振荡问题比较突出 热力膨胀阀用于蒸发器供液控 制仍然存在着许多问题

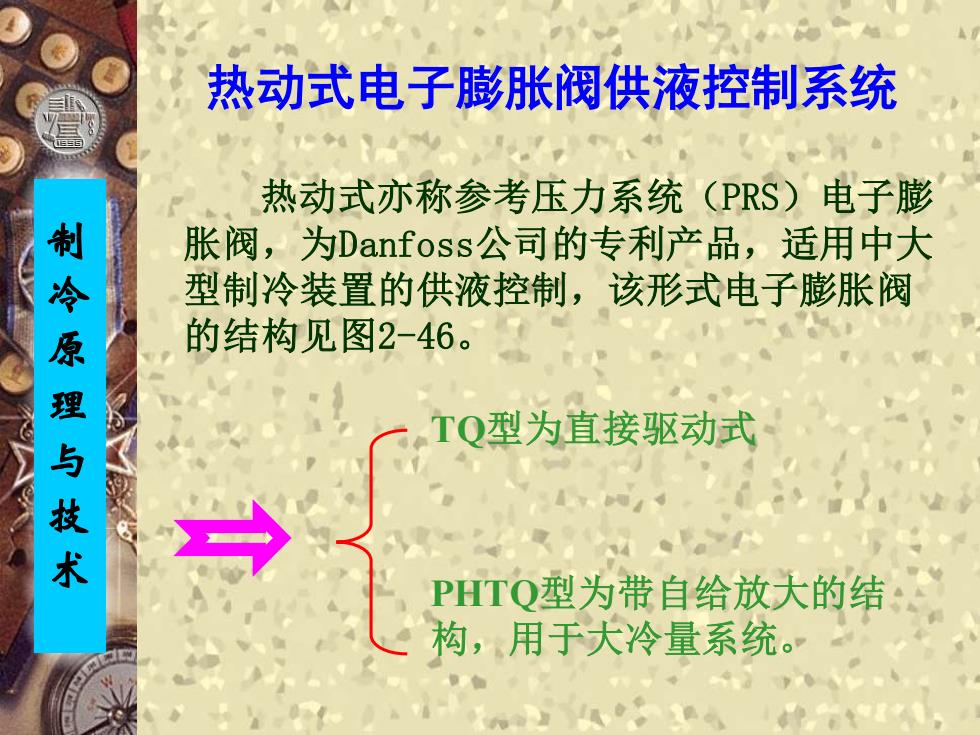

制 冷 原 理 与 技 术 热动式电子膨胀阀供液控制系统 TQ型为直接驱动式 PHTQ型为带自给放大的结 构，用于大冷量系统。 热动式亦称参考压力系统（PRS）电子膨 胀阀，为Danfoss公司的专利产品，适用中大 型制冷装置的供液控制，该形式电子膨胀阀 的结构见图2-46
制 冷 原 理 与 技 术 热动式电子膨胀阀供液控制系统 TQ型为直接驱动式 PHTQ型为带自给放大的结 构，用于大冷量系统。 热动式亦称参考压力系统（PRS）电子膨 胀阀，为Danfoss公司的专利产品，适用中大 型制冷装置的供液控制，该形式电子膨胀阀 的结构见图2-46
制 冷 原 理 与 技 术 热动式电子膨胀阀实物图（TQ型）
制 冷 原 理 与 技 术 热动式电子膨胀阀实物图（TQ型）

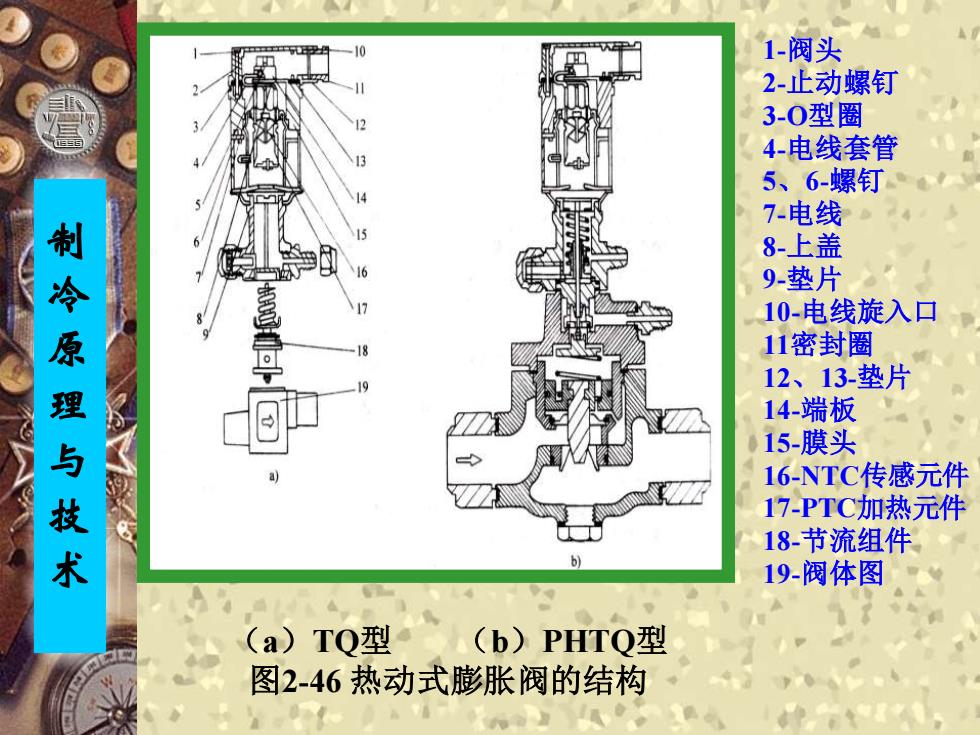

制冷原理与技术 （ a ）TQ 型 （ b ）PHTQ 型 图 2 -46 热动式膨胀阀的结构 1 -阀头 2 -止动螺钉 3 - O型圈 4 -电线套管 5 、 6 -螺钉 7 -电线 8 -上盖 9 -垫片 10 -电线旋入口 11密封圈 12 、13 -垫片 14 -端板 15 -膜头 16 -NTC传感元件 17 -PTC加热元件 18 -节流组件 19 -阀体图
制冷原理与技术 （ a ）TQ 型 （ b ）PHTQ 型 图 2 -46 热动式膨胀阀的结构 1 -阀头 2 -止动螺钉 3 - O型圈 4 -电线套管 5 、 6 -螺钉 7 -电线 8 -上盖 9 -垫片 10 -电线旋入口 11密封圈 12 、13 -垫片 14 -端板 15 -膜头 16 -NTC传感元件 17 -PTC加热元件 18 -节流组件 19 -阀体图
制 冷 原 理 与 技 术 电磁式电子膨胀阀供液控制 电磁式膨胀阀结构见上节图2-40 所示，电磁线圈通电前处于全开位置， 通电后，由于电磁力的作用，磁性材 料所支撑的柱塞被吸引上升，从而带 动针阀使开度变小。阀的开度取决于 加在线圈上的控制电压（或电流）， 故可以通过改变控制电压调节流量
制 冷 原 理 与 技 术 电磁式电子膨胀阀供液控制 电磁式膨胀阀结构见上节图2-40 所示，电磁线圈通电前处于全开位置， 通电后，由于电磁力的作用，磁性材 料所支撑的柱塞被吸引上升，从而带 动针阀使开度变小。阀的开度取决于 加在线圈上的控制电压（或电流）， 故可以通过改变控制电压调节流量
