二几种典型的光敏电阻 CdS光敏面 玻璃 光电导层 电极 梳状 绝缘衬底 电极 金属壳 黑色绝缘玻璃 引线 光敏电阻电极图案 金属封装的光敏电阻 11
11 二 几种典型的光敏电阻 光敏电阻电极图案 金属封装的光敏电阻 梳状 电极 CdS光敏面 玻璃光电导层 电极 引线 绝缘衬底 金属壳 黑色绝缘玻璃

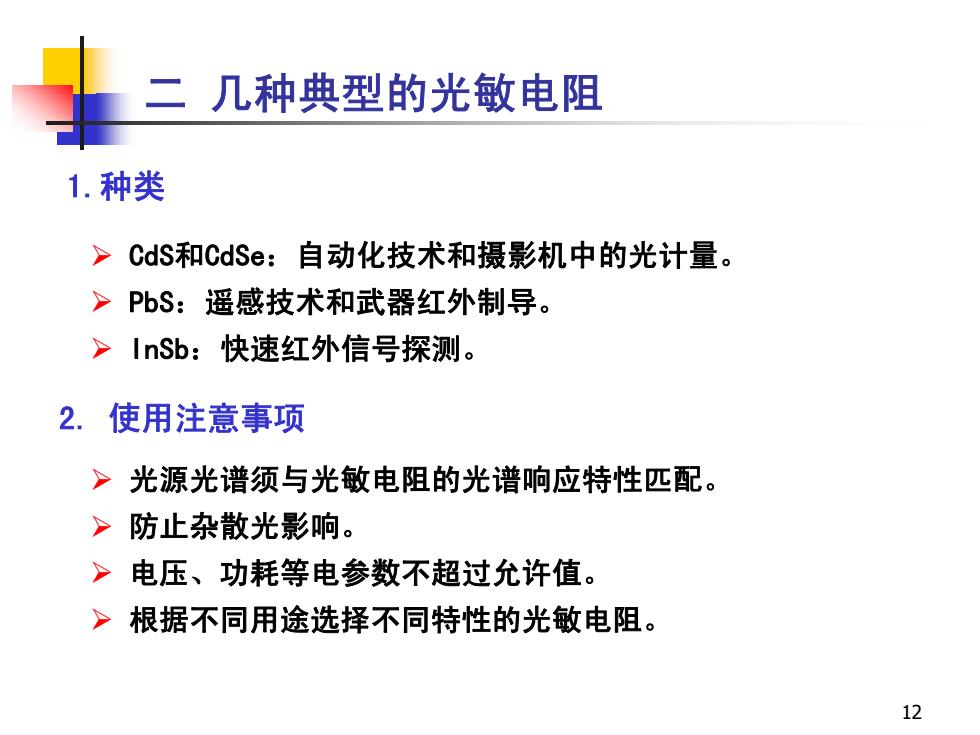

二几种典型的光敏电阻 1.种类 >CdS和CdSe:自动化技术和摄影机中的光计量。 >PbS:遥感技术和武器红外制导。 >InSb:快速红外信号探测。 2.使用注意事项 >光源光谱须与光敏电阻的光谱响应特性匹配。 >防止杂散光影响。 >电压、功耗等电参数不超过允许值。 >根据不同用途选择不同特性的光敏电阻。 12
12 二 几种典型的光敏电阻 1.种类 ¾ CdS和CdSe：自动化技术和摄影机中的光计量。 ¾ PbS：遥感技术和武器红外制导。 ¾ InSb：快速红外信号探测。 2. 使用注意事项 ¾ 光源光谱须与光敏电阻的光谱响应特性匹配。 ¾ 防止杂散光影响。 ¾ 电压、功耗等电参数不超过允许值。 ¾ 根据不同用途选择不同特性的光敏电阻

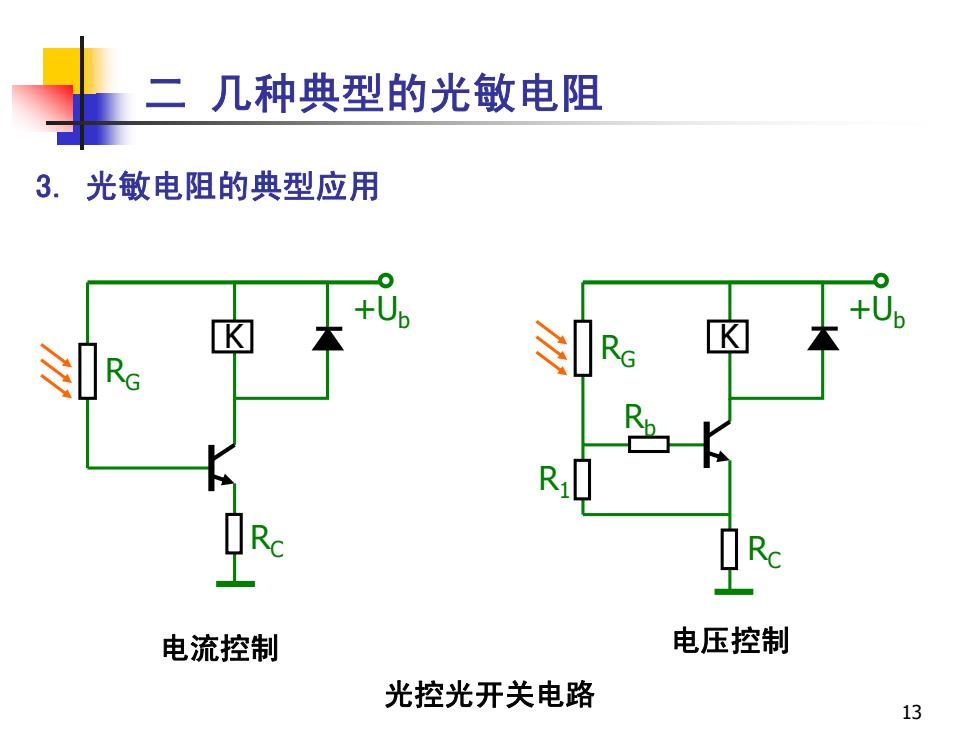

二几种典型的光敏电阻 3.光敏电阻的典型应用 电流控制 电压控制 光控光开关电路 13
13 二 几种典型的光敏电阻 3. 光敏电阻的典型应用 光控光开关电路 电流控制 电压控制 K R G R C +U b K R G R C +U b R b R 1

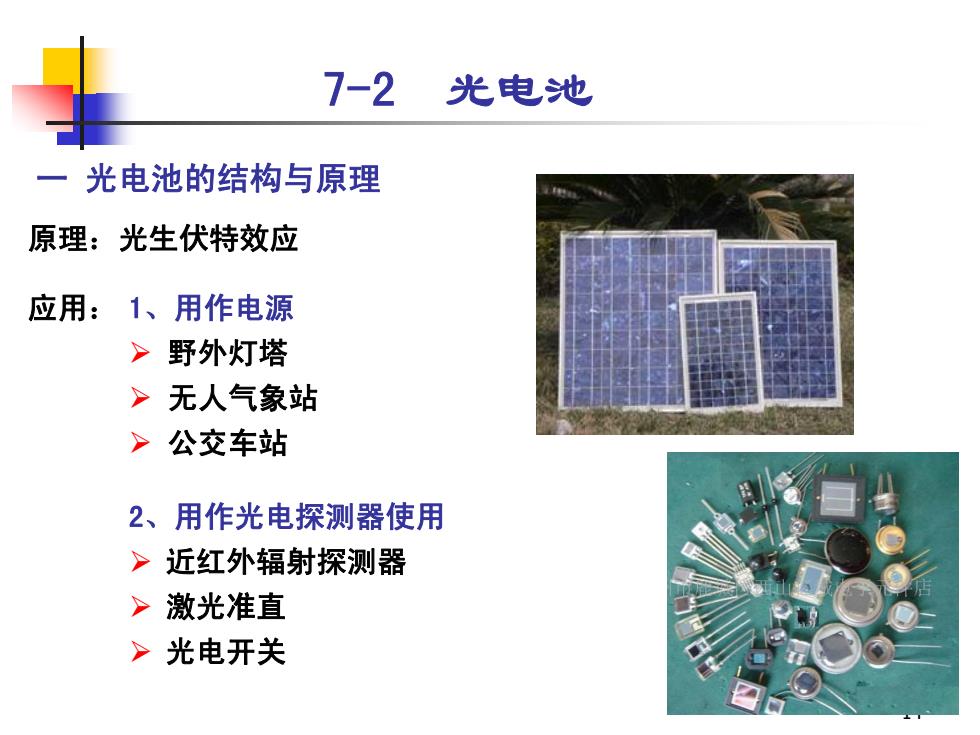

7-2 光电池 光电池的结构与原理 原理：光生伏特效应 应用：1、用作电源 >野外灯塔 >无人气象站 >公交车站 2、用作光电探测器使用 >近红外辐射探测器 >激光准直 >光电开关
14 7-2 光电池 1、用作电源 ¾ 野外灯塔 ¾ 无人气象站 ¾ 公交车站 一 光电池的结构与原理 原理：光生伏特效应 应用： 2、用作光电探测器使用 ¾ 近红外辐射探测器 ¾ 激光准直 ¾ 光电开关

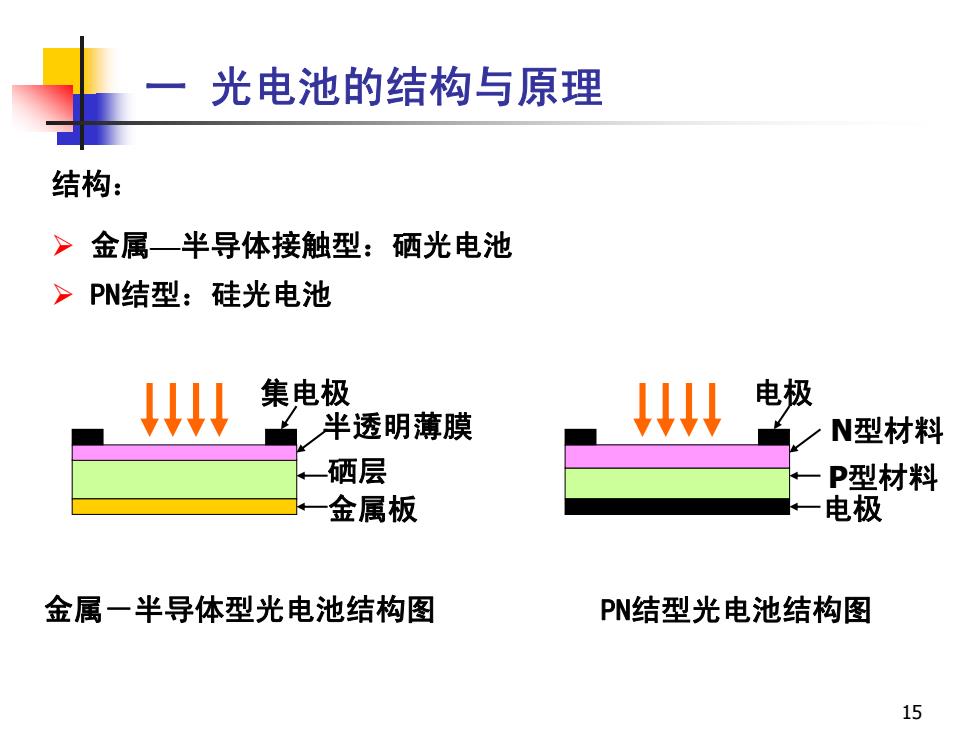

光电池的结构与原理 结构： >金属一半导体接触型：硒光电池 >PN结型：硅光电池 集电极 电极 透明薄膜 N型材料 硒层 P型材料 金属板 电极 金属一半导体型光电池结构图 PN结型光电池结构图 15
15 结构： 一 光电池的结构与原理 ¾ 金属—半导体接触型：硒光电池 ¾ PN结型：硅光电池 集电极 半透明薄膜 硒层 金属板 金属－半导体型光电池结构图 电极 P型材料 电极 N型材料 PN结型光电池结构图
