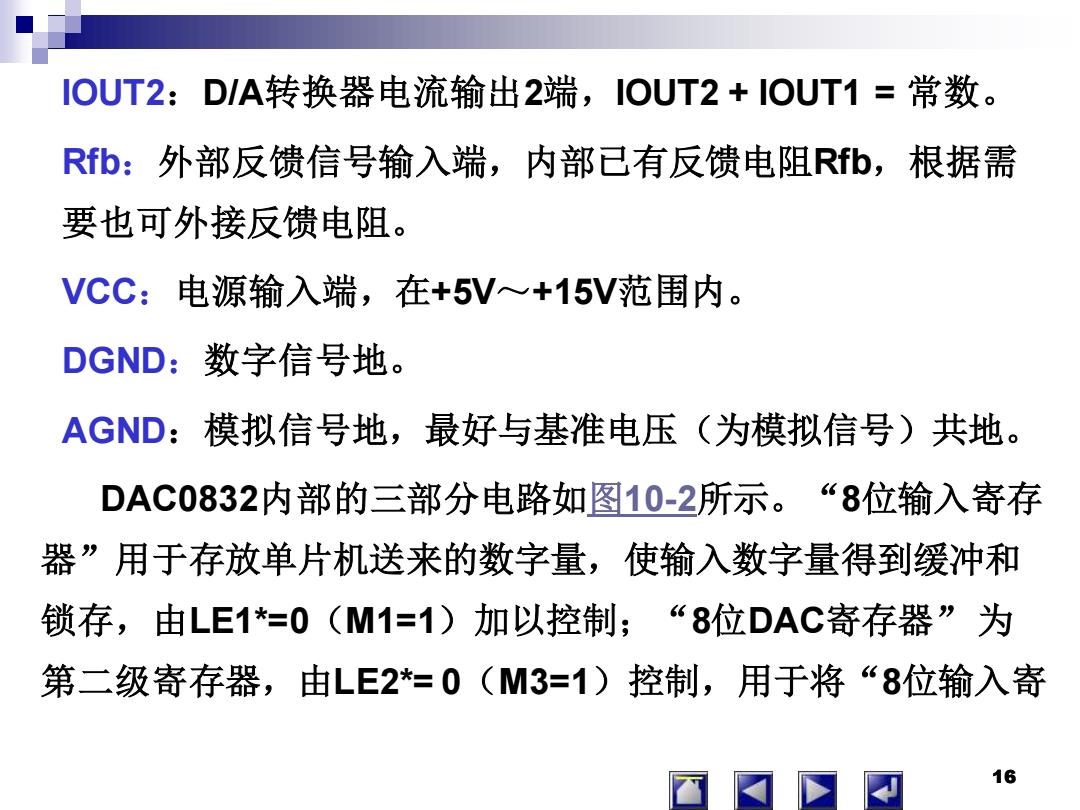

IOUT2:D/A转换器电流输出2端，IOUT2+IOUT1=常数。 Rb:外部反馈信号输入端，内部已有反馈电阻Rfb,根据需 要也可外接反馈电阻。 VCC:电源输入端，在+5V~+15V范围内。 DGND:数字信号地。 AGND:模拟信号地，最好与基准电压（为模拟信号)共地。 DAC0832内部的三部分电路如图10-2所示。“8位输入寄存 器”用于存放单片机送来的数字量，使输入数字量得到缓冲和 锁存，由LE1*=0(M1=1)加以控制；“8位DAC寄存器”为 第二级寄存器，由LE2*=0（M3=1)控制，用于将“8位输入寄 16
16 IOUT2：D/A转换器电流输出2端，IOUT2 + IOUT1 = 常数。 Rfb：外部反馈信号输入端，内部已有反馈电阻Rfb，根据需 要也可外接反馈电阻。 VCC：电源输入端，在+5V～+15V范围内。 DGND：数字信号地。 AGND：模拟信号地，最好与基准电压（为模拟信号）共地。 DAC0832内部的三部分电路如图10-2所示。“8位输入寄存 器”用于存放单片机送来的数字量，使输入数字量得到缓冲和 锁存，由LE1*=0（M1=1）加以控制；“8位DAC寄存器” 为 第二级寄存器，由LE2*= 0（M3=1）控制，用于将“8位输入寄 16

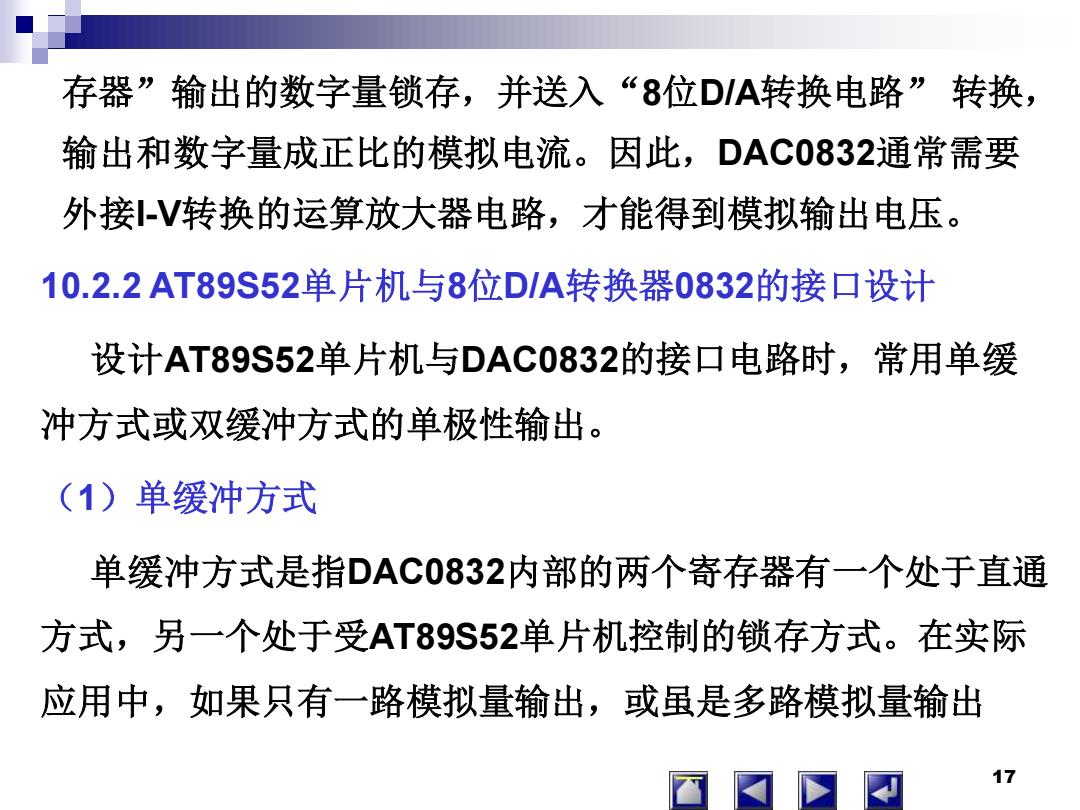

存器”输出的数字量锁存，并送入“8位D/A转换电路”转换， 输出和数字量成正比的模拟电流。因此，DAC0832通常需要 外接V转换的运算放大器电路，才能得到模拟输出电压。 10.2.2AT89S52单片机与8位D/A转换器0832的接口设计 设计AT89S52单片机与DAC0832的接口电路时，常用单缓 冲方式或双缓冲方式的单极性输出。 (1)单缓冲方式 单缓冲方式是指DAC0832内部的两个寄存器有一个处于直通 方式，另一个处于受AT89S52单片机控制的锁存方式。在实际 应用中，如果只有一路模拟量输出，或虽是多路模拟量输出 17
17 存器”输出的数字量锁存，并送入“8位D/A转换电路” 转换， 输出和数字量成正比的模拟电流。因此，DAC0832通常需要 外接I-V转换的运算放大器电路，才能得到模拟输出电压。 10.2.2 AT89S52单片机与8位D/A转换器0832的接口设计 设计AT89S52单片机与DAC0832的接口电路时，常用单缓 冲方式或双缓冲方式的单极性输出。 （1）单缓冲方式 单缓冲方式是指DAC0832内部的两个寄存器有一个处于直通 方式，另一个处于受AT89S52单片机控制的锁存方式。在实际 应用中，如果只有一路模拟量输出，或虽是多路模拟量输出

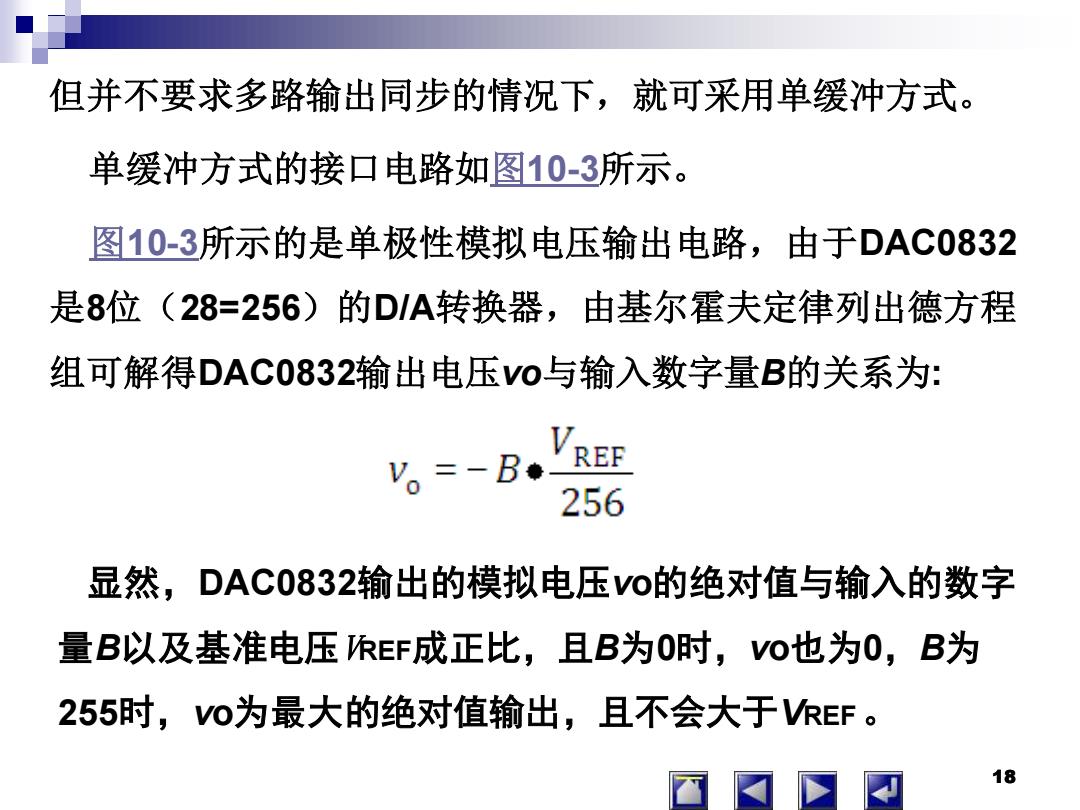

但并不要求多路输出同步的情况下，就可采用单缓冲方式。 单缓冲方式的接口电路如图10-3所示。 图10-3所示的是单极性模拟电压输出电路，由于DAC0832 是8位（28=256)的D/A转换器，由基尔霍夫定律列出德方程 组可解得DAC0832输出电压Vo与输入数字量B的关系为： V。=-B VREF 256 显然，DAC0832输出的模拟电压Vo的绝对值与输入的数字 量B以及基准电压？EF成正比，且B为O时，VO也为0，B为 255时，Vo为最大的绝对值输出，且不会大于REF。 18
18 但并不要求多路输出同步的情况下，就可采用单缓冲方式。 单缓冲方式的接口电路如图10-3所示。 图10-3所示的是单极性模拟电压输出电路，由于DAC0832 是8位（28=256）的D/A转换器，由基尔霍夫定律列出德方程 组可解得DAC0832输出电压vo与输入数字量B的关系为: 18 显然，DAC0832输出的模拟电压vo的绝对值与输入的数字 量B以及基准电压VREF成正比，且B为0时，vo也为0，B为 255时，vo为最大的绝对值输出，且不会大于VREF

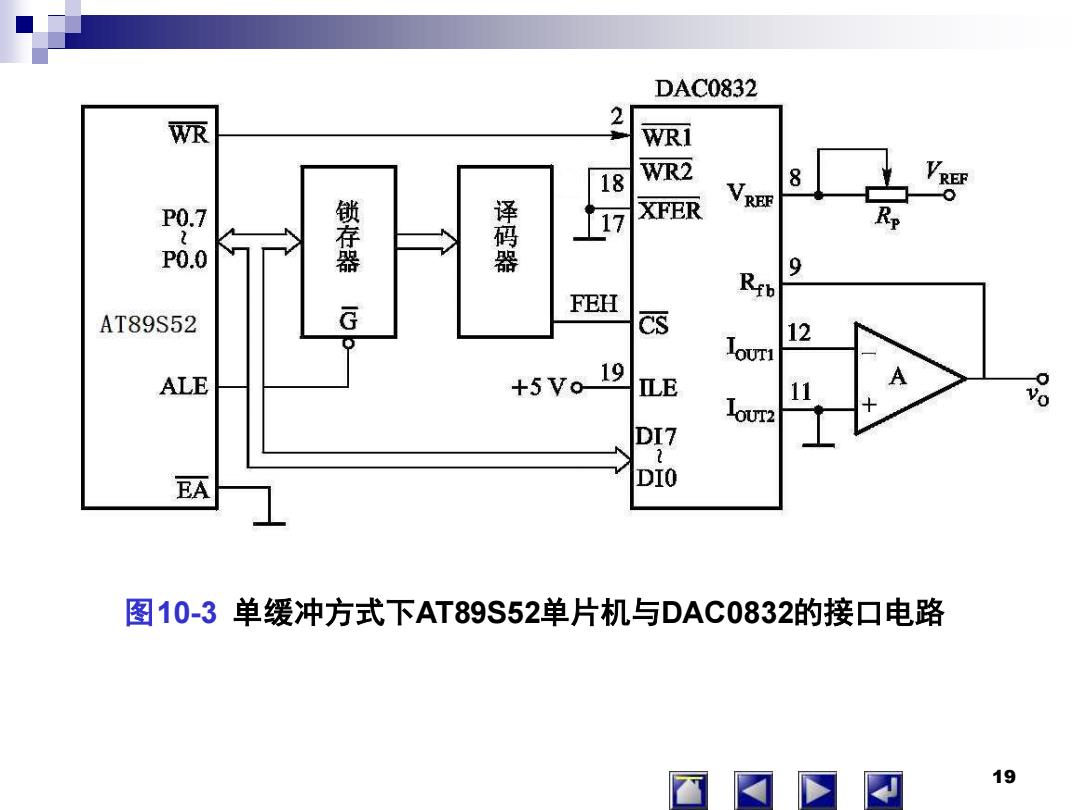

DAC0832 W巫 2 WRi 18 WR2 8 REF P0.7 锁存器 译码器 17 XFER P0.0 9 FEH 0 AT89S52 G cs 12 ALE +5Vo- 19 ILE 11 ● EA DIO 图10-3单缓冲方式下AT89S52单片机与DAC0832的接口电路 19
19 图10-3 单缓冲方式下AT89S52单片机与DAC0832的接口电路

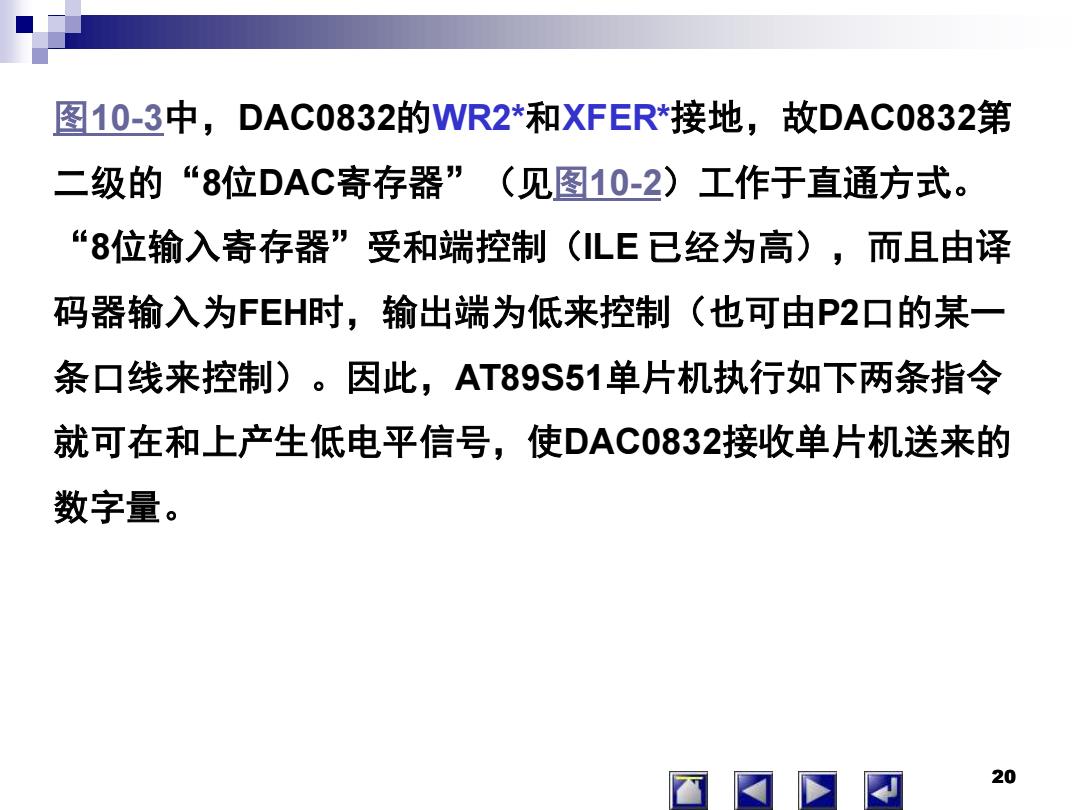

图10-3中，DAC0832的WR2*和XFER*接地，故DAC0832第 二级的“8位DAC寄存器”（见图10-2)工作于直通方式。 “8位输入寄存器”受和端控制(LE已经为高)，而且由译 码器输入为FEH时，输出端为低来控制（也可由P2口的某一 条口线来控制)。因此，AT89S51单片机执行如下两条指令 就可在和上产生低电平信号，使DAC0832接收单片机送来的 数字量。 20
20 图10-3中，DAC0832的WR2*和XFER*接地，故DAC0832第 二级的“8位DAC寄存器”（见图10-2）工作于直通方式。 “8位输入寄存器”受和端控制（ILE 已经为高），而且由译 码器输入为FEH时，输出端为低来控制（也可由P2口的某一 条口线来控制）。因此，AT89S51单片机执行如下两条指令 就可在和上产生低电平信号，使DAC0832接收单片机送来的 数字量
