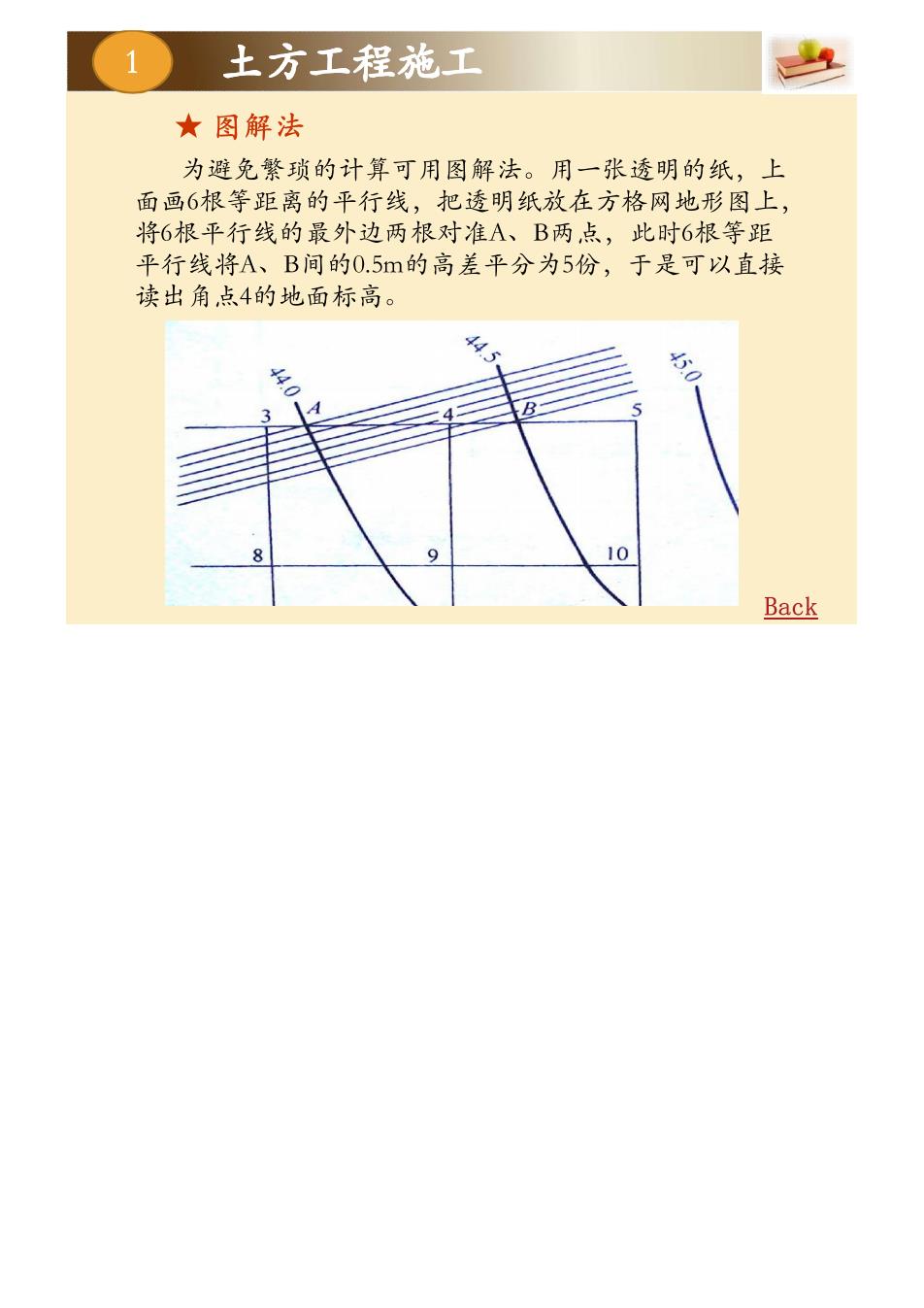

土方工程施工 ★图解法 为避免繁琐的计算可用图解法。用一张透明的纸，上 面画6根等距离的平行线，把透明纸放在方格网地形图上， 将6根平行线的最外边两根对准A、B两点，此时6根等距 平行线将A、B间的0.5m的高差平分为5份，于是可以直接 读出角点4的地面标高。 3 8 10 Back

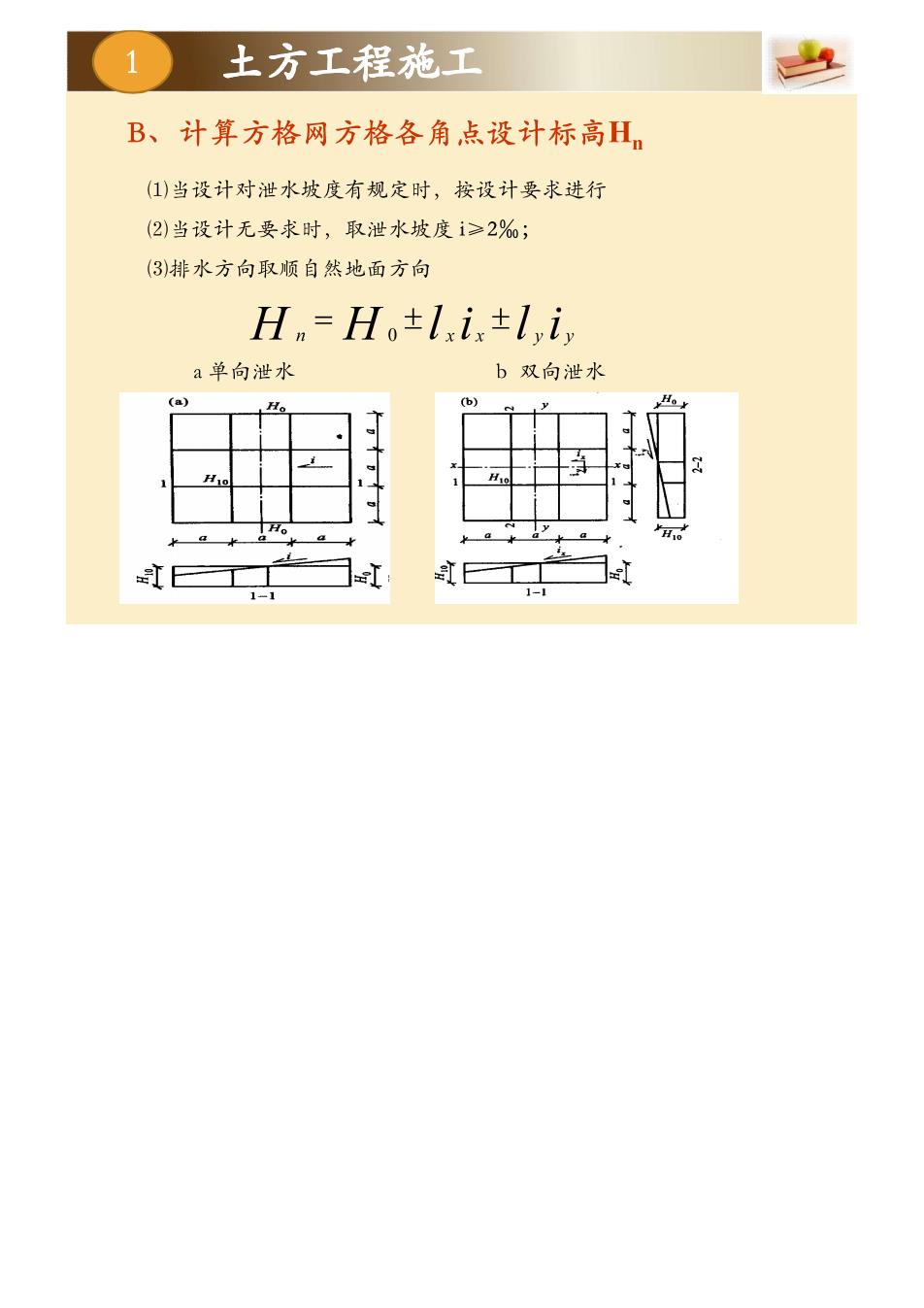

土方工程施工 B、 计算方格网方格各角点设计标高H (1)当设计对泄水坡度有规定时，按设计要求进行 (2)当设计无要求时，取泄水坡度i≥2%； (3)排水方向取顺自然地面方向 Hm=H。±li±l,i, a单向泄水 b双向泄水 (a) (b) H。 H Ho H10 1-1

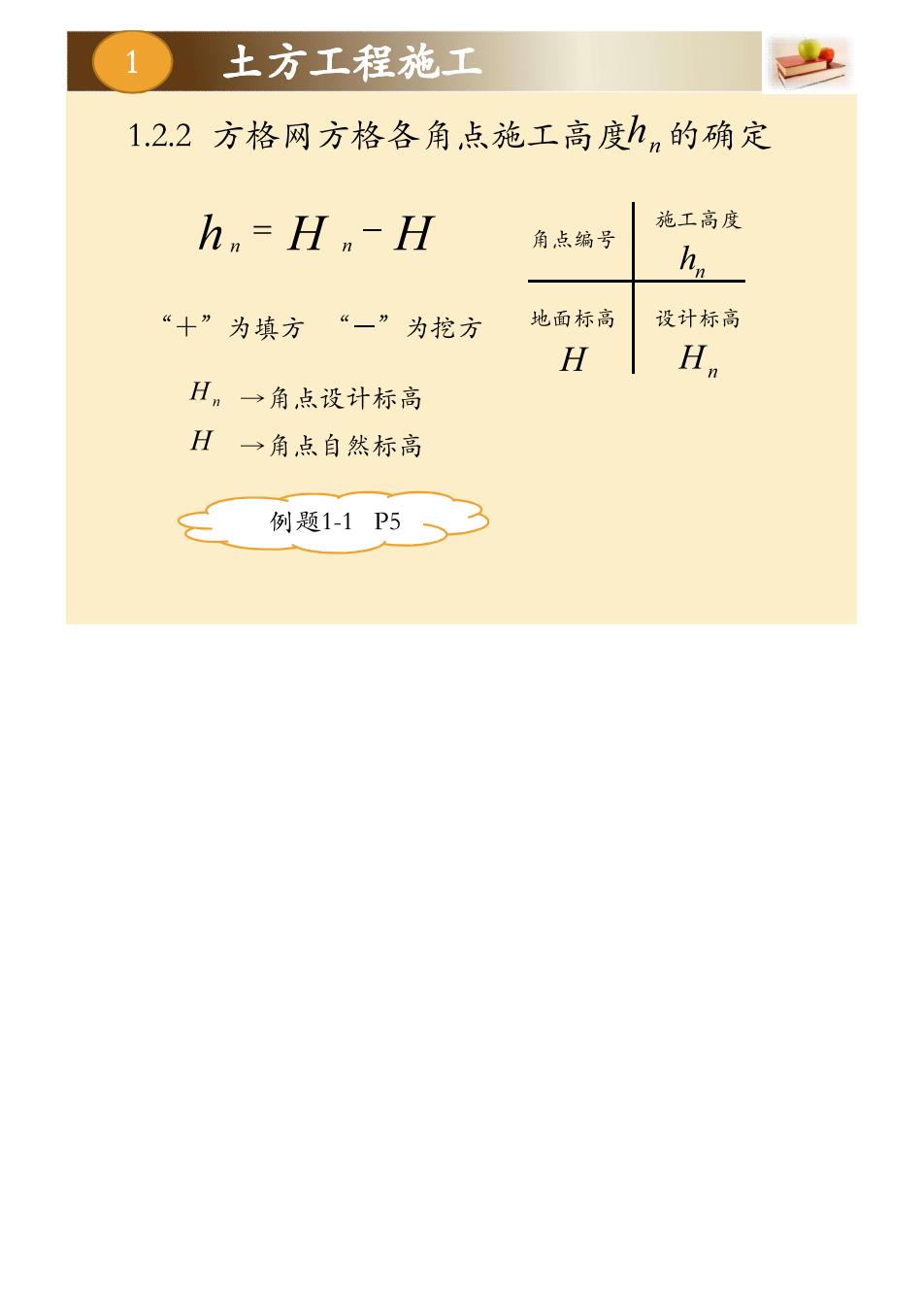

土方工程施工 1.2.2方格网方格各角点施工高度hn的确定 h,=H-H 施工高度 角点编号 hn “十”为填方“一” 为挖方 地面标高 设计标高 H Hn H,→角点设计标高 H →角点自然标高 例题1-1P5

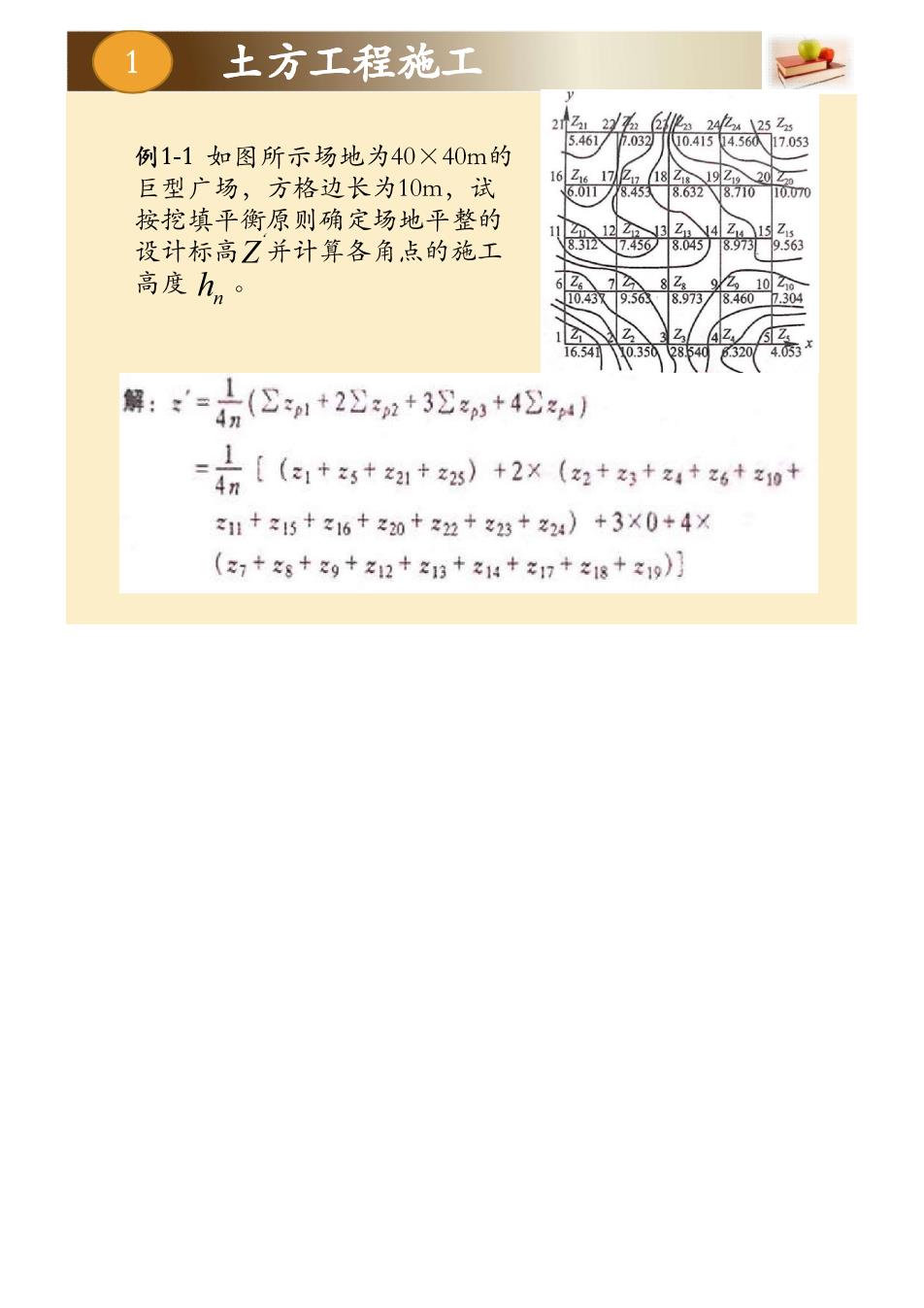

土方工程施工 22/24125Zs 5.46177 7.032 例1-1如图所示场地为40×40m的 10.41514.56M717.053 巨型广场，方格边长为10m,试 16Z617,18219Z920Z 6.01178.458.6328.71010.070 按挖填平衡原则确定场地平整的 11 12213Z 设计标高Z并计算各角，点的施工 83127.456 18.045j 8.9739.563 高度hn。 728Z 910Z0 10.43 9.563 8.973 8.4607.304 Z 42 /5 Z 16.541 0.350 6.3207 4.053 解：=分（公别+2n+38列+4公 =〔(a1+g*a+8）+2x(*9++6+0+ 11+15+?16+220+22+23+2）+3×0+4× （7+8+2g+z12+213+214+217+名18+19)月

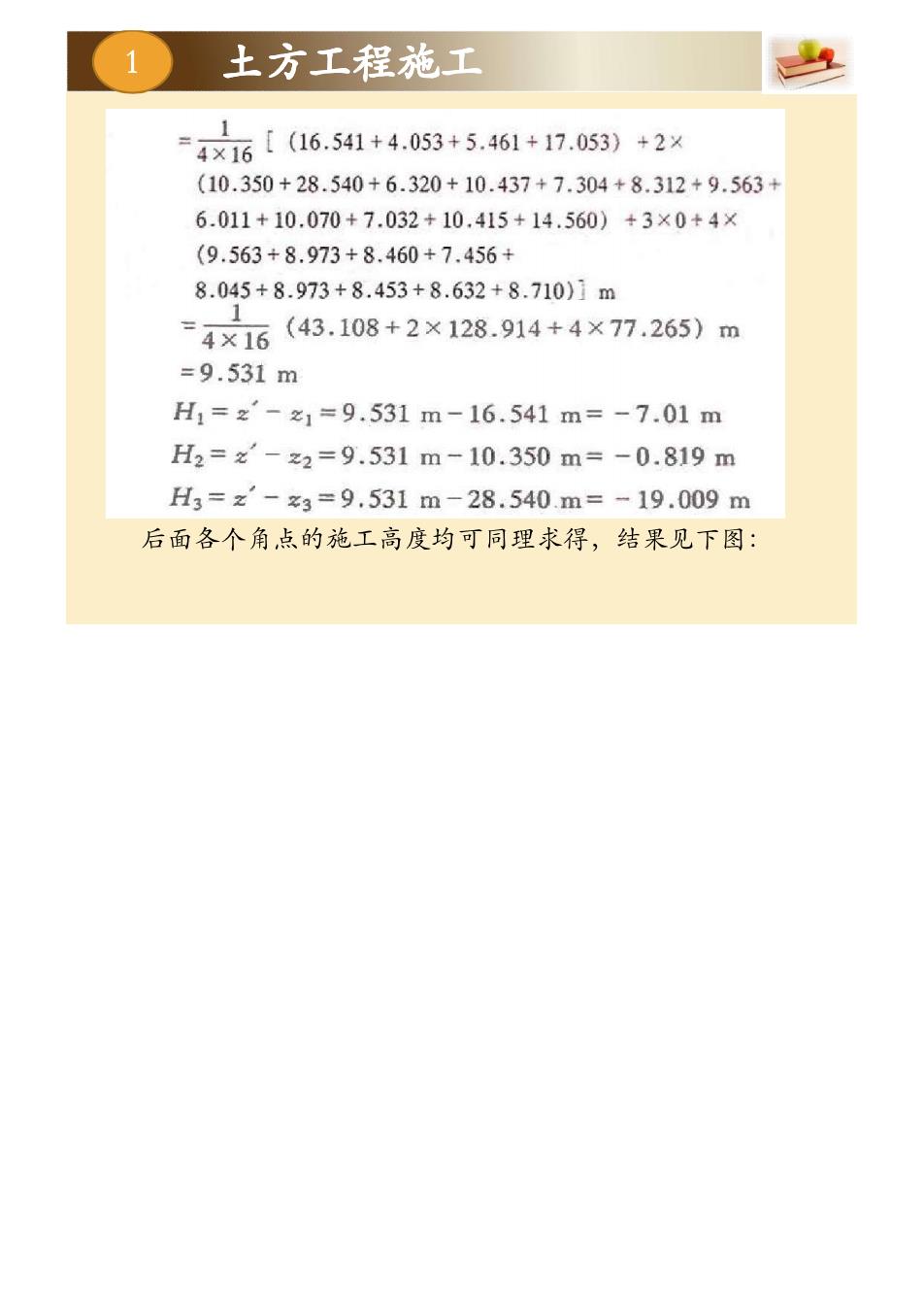

土方工程施工 4i6【u6.541+4.053+5.461+17.053》+2 (10.350+28.540+6.320+10.437+7.304+8.312+9.563+ 6.011+10.070+7.032+10.415+14.560)+3×0+4× (9.563+8.973+8.460+7.456+ 8.045+8.973+8.453+8.632+8.710)1m 1 =4×16 (43.108+2×128.914+4×77.265)m =9.531m H1=z‘-x1=9.531m-16.541m=-7.01m H2=x-z2=9.531m-10.350m=-0.819m H3=z'-x3=9.531m-28.540.m=-19.009m 后面各个角点的施工高度均可同理求得，结果见下图：
