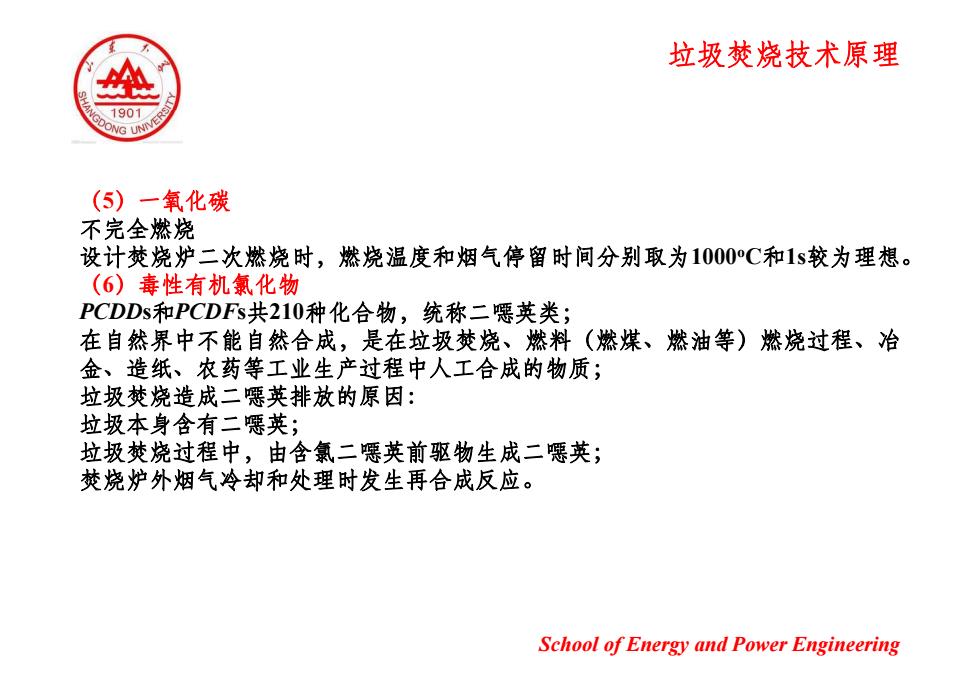

垃圾焚烧技术原理 61907 G UNN (5)一氧化碳 不完全燃烧 设计焚烧炉二次燃烧时，燃烧温度和烟气停留时间分别取为1000C和1s较为理想。 (6)毒性有机氯化物 PCDDs和PCDFs共210种化合物，统称二噁英类； 在自然界中不能自然合成，是在垃圾焚烧、燃料（燃煤、燃油等）燃烧过程、治 金、造纸、农药等工业生产过程中人工合成的物质； 垃圾焚烧造成二噁英排放的原因： 垃圾本身含有二噁英； 垃圾焚烧过程中，由含氯二噁英前驱物生成二噁英； 焚烧炉外烟气冷却和处理时发生再合成反应。 School of Energy and Power Engineering
垃圾焚烧技术原理 （5）一氧化碳 不完全燃烧 设计焚烧炉二次燃烧时，燃烧温度和烟气停留时间分别取为1000 计焚烧炉 次 烧时， 烧 度 停留时 为 oC和1s较为理想。 （6）毒性有机氯化物 PCDDs和PCDFs共210种化合物，统称二噁英类； 在自然界中不能自然合成 在自然界中不能自然合成，是在垃圾焚烧、燃料（燃煤、燃油等）燃烧过程、冶 金、造纸、农药等工业生产过程中人工合成的物质； 垃圾焚烧造成二噁英排放的原因： 垃圾本身含有二噁英； 垃圾焚烧过程中，由含氯二噁英前驱物生成二噁英； 焚烧炉外烟气冷却和处理时发生再合成反应。 School of Energy and Power Engineering

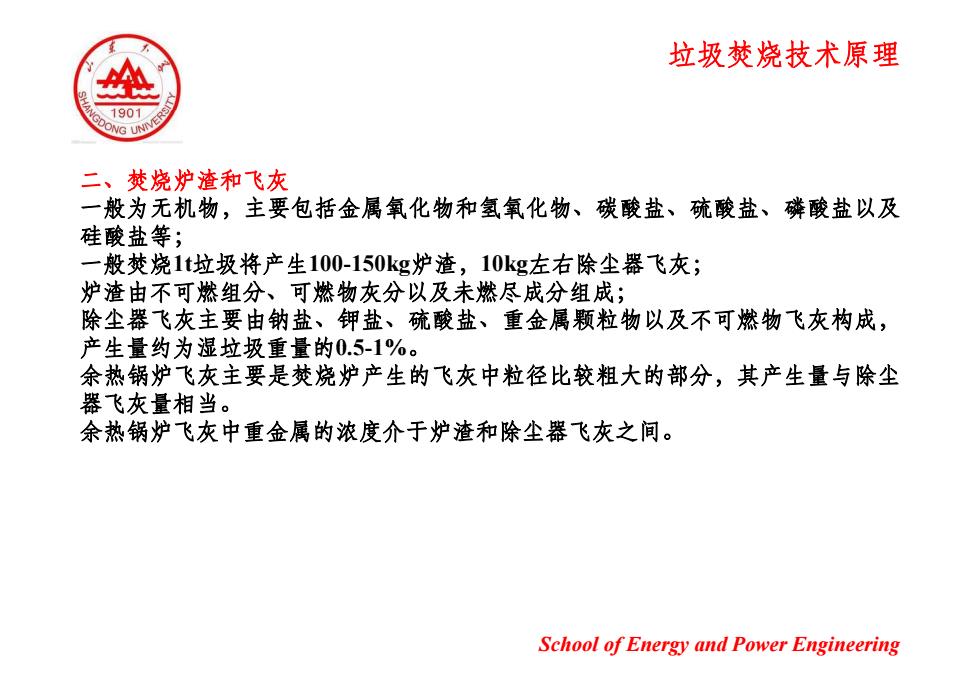

垃圾焚烧技术原理 1901 二、焚烧炉渣和飞灰 一般为无机物，主要包括金属氧化物和氢氧化物、碳酸盐、硫酸盐、磷酸盐以及 硅酸盐等； 一般焚烧1t垃圾将产生100-150kg炉渣，10kg左右除尘器飞灰； 炉渣由不可燃组分、可燃物灰分以及未燃尽成分组成； 除尘器飞灰主要由钠盐、钾盐、硫酸盐、重金属颗粒物以及不可燃物飞灰构成， 产生量约为湿垃圾重量的0.5-1%。 余热锅炉飞灰主要是焚烧炉产生的飞灰中粒径比较粗大的部分，其产生量与除尘 器飞灰量相当。 余热锅炉飞灰中重金属的浓度介于炉渣和除尘器飞灰之间。 School of Energy and Power Engineering
垃圾焚烧技术原理 二、焚烧炉渣和飞灰 一般为无机物，主要包括金属氧化物和氢氧化物、碳酸盐、硫酸盐、磷酸盐以及 硅酸盐等； 一般焚烧1t垃圾将产生100-150kg炉渣，10kg左右除尘器飞灰 左右除尘器飞灰； 炉渣由不可燃组分、可燃物灰分以及未燃尽成分组成； 除尘器飞灰主要由钠盐、钾盐、硫酸盐、重金属颗粒物以及不可燃物飞灰构成， 产生量约为湿垃圾重量的0.5-1%。 余热锅炉飞灰主要是焚烧炉产生的飞灰中粒径比较粗大的部分，其产生量与除尘 器飞灰量相当。 余热锅炉飞灰中重金属的浓度介于炉渣和除尘器飞灰之间。 School of Energy and Power Engineering

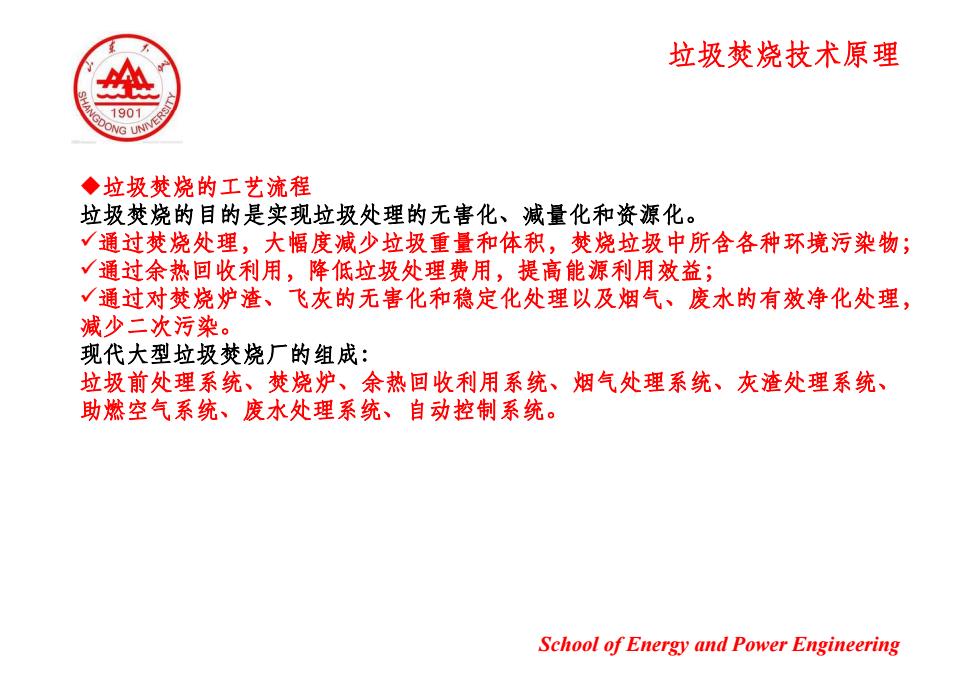

垃圾焚烧技术原理 1907 NG UNN ◆垃圾焚烧的工艺流程 垃圾焚烧的目的是实现垃圾处理的无害化、减量化和资源化。 √通过焚烧处理，大幅度减少垃圾重量和体积，焚烧垃圾中所含各种环境污染物； √通过余热回收利用，降低垃圾处理费用，提高能源利用效益； 通过对焚烧炉渣、飞灰的无害化和稳定化处理以及烟气、废水的有效净化处理， 减少二次污染。 现代大型垃圾焚烧厂的组成： 垃圾前处理系统、焚烧炉、余热回收利用系统、烟气处理系统、灰渣处理系统、 助燃空气系统、废水处理系统、自动控制系统。 School of Energy and Power Engineering
垃圾焚烧技术原理 垃圾焚烧的工艺流程 垃圾焚烧的目的是实现垃圾处理的无害化、减量化和资源化。 9通过焚烧处理，大幅度减少垃圾重量和体积，焚烧垃圾中所含各种环境污染物； 9通过余热回收利用，降低垃圾处理费用 降低垃圾处理费用，提高能源利用效益 提高能源利用效益； 9通过对焚烧炉渣、飞灰的无害化和稳定化处理以及烟气、废水的有效净化处理， 减少二次污染。 现代大型垃圾焚烧厂的组成： 垃圾前处理系统、焚烧炉、余热回收利用系统、烟气处理系统、灰渣处理系统、 助燃空气系统、废水处理系统、自动控制系统。 School of Energy and Power Engineering

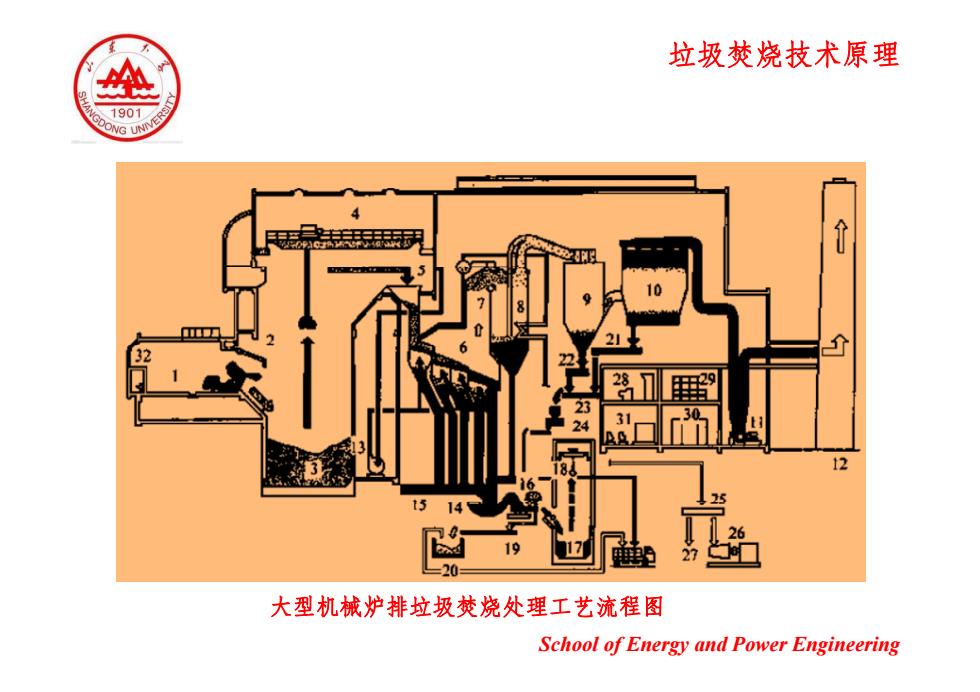

垃圾焚烧技术原理 1901 G UNN 31 12 5 19 大型机械炉排垃圾焚烧处理工艺流程图 School of Energy and Power Engineering
垃圾焚烧技术原理 School of Energy and Power Engineering 大型机械炉排垃圾焚烧处理工艺流程图

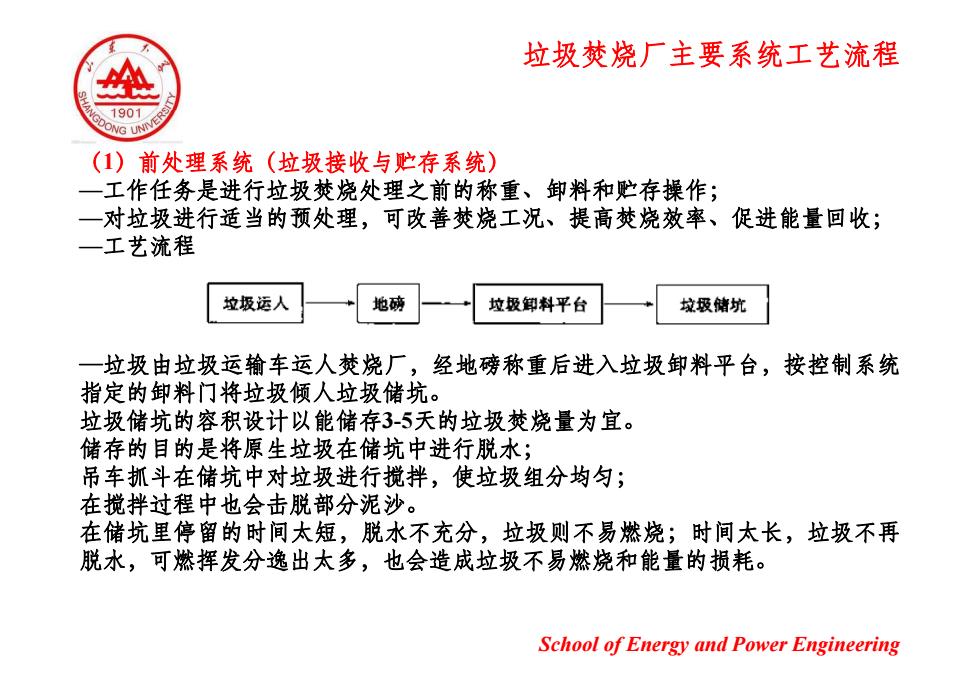

垃圾焚烧厂主要系统工艺流程 1907 (1)前处理系统（垃圾接收与贮存系统） 一工作任务是进行垃圾焚烧处理之前的称重、卸料和贮存操作； 对垃圾进行适当的预处理，可改善焚烧工况、提高焚烧效率、促进能量回收； 一工艺流程 垃圾运人 地磅 垃圾卸料平台 垃圾储坑 一垃圾由垃圾运输车运人焚烧厂，经地磅称重后进入垃圾卸料平台，按控制系统 指定的卸料门将垃圾倾人垃圾储坑。 垃圾储坑的容积设计以能储存3-5天的垃圾焚烧量为宜。 储存的目的是将原生垃圾在储坑中进行脱水； 吊车抓斗在储坑中对垃圾进行搅拌，使垃圾组分均匀； 在搅拌过程中也会击脱部分泥沙。 在储坑里停留的时间大短，脱水不充分，垃圾则不易燃烧；时间太长，垃圾不再 脱水，可燃挥发分逸出太多，也会造成垃圾不易燃烧和能量的损耗。 School of Energy and Power Engineering
垃圾焚烧厂主要系统工艺流程 （ 1）前处理系统（垃圾接收与贮存系统） —工作任务是进行垃圾焚烧处理之前的称重 、卸料和贮存操作； —对垃圾进行适当的预处理，可改善焚烧工况、提高焚烧效率、促进能量回收； —工艺流程 —垃圾由垃圾运输车运人焚烧厂，经地磅称重后进入垃圾卸料平台，按控制系统 指定的卸料门将垃圾倾人垃圾储坑。 垃圾储坑的容积设计以能储存 垃圾储坑的容积设计以能储存 3 - 5天的垃圾焚烧量为宜 。 储存的目的是将原生垃圾在储坑中进行脱水； 吊车抓斗在储坑中对垃圾进行搅拌，使垃圾组分均匀； 在搅拌过程中也会击脱部分泥沙 。 在储坑里停留的时间太短，脱水不充分，垃圾则不易燃烧；时间太长，垃圾不再 脱水，可燃挥发分逸出太多，也会造成垃圾不易燃烧和能量的损耗。 School of Energy and Power Engineering
