R列管式夹套式蛇管式炉灶式外循环式回流冷凝式搅拌釜的各种换热形式16

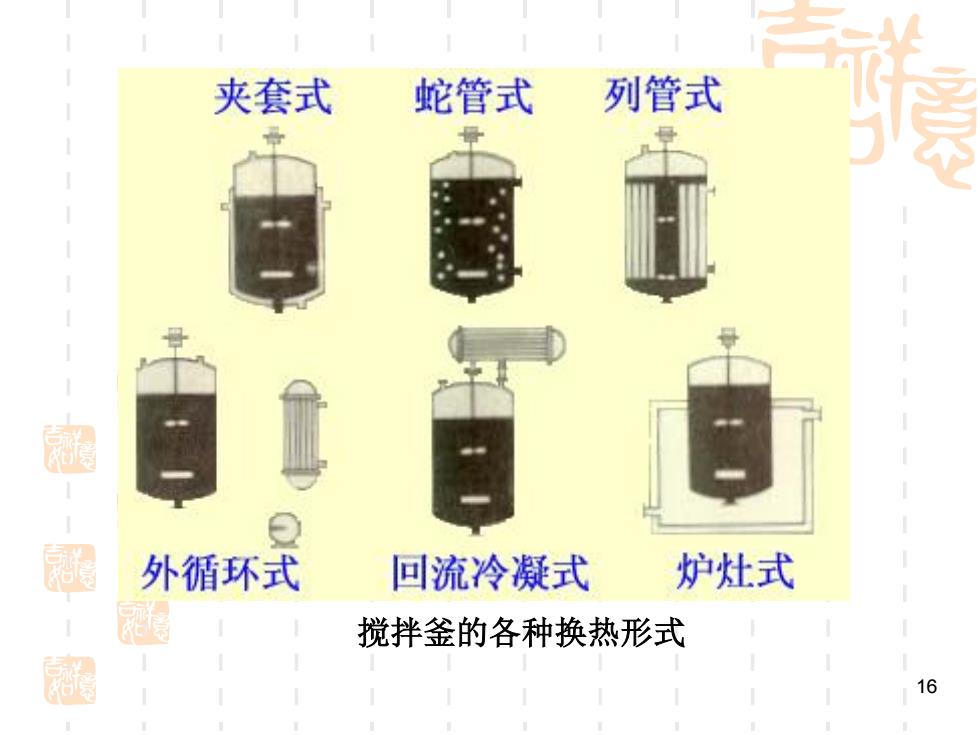

16 搅拌釜的各种换热形式
3.3塔式反应器特征：反应器高度为直径的数倍以至十几倍。筛板等内部常设置能增加两相接触的构件，如填料，液液反应。适用于两种流体相反应的过程。如气液反应、尾气尾气尾气反应液反应液反应液一一--反应气反应气反应气猫产物产物产物17

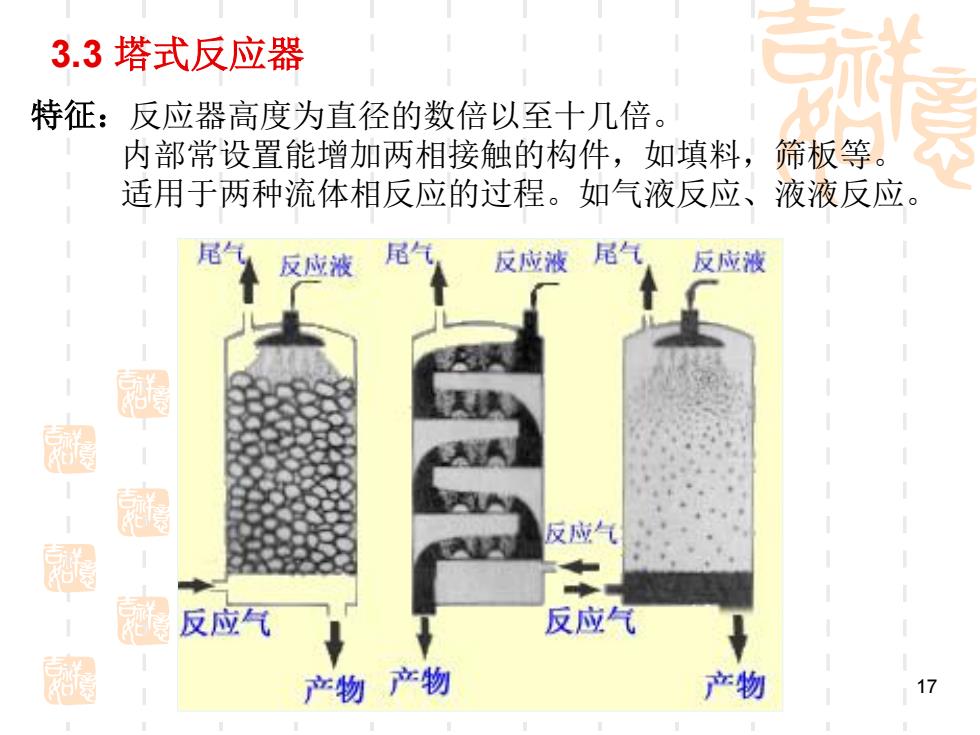

17 3.3 塔式反应器 特征：反应器高度为直径的数倍以至十几倍。 内部常设置能增加两相接触的构件，如填料，筛板等。 适用于两种流体相反应的过程。如气液反应、液液反应
吉祥无论哪一种塔式反应器，两种流体可以成逆流，也可以并流操作U茶1气体出口尾气气泡?-发酵液液体福内导流筒气体入口空气?11I1811111

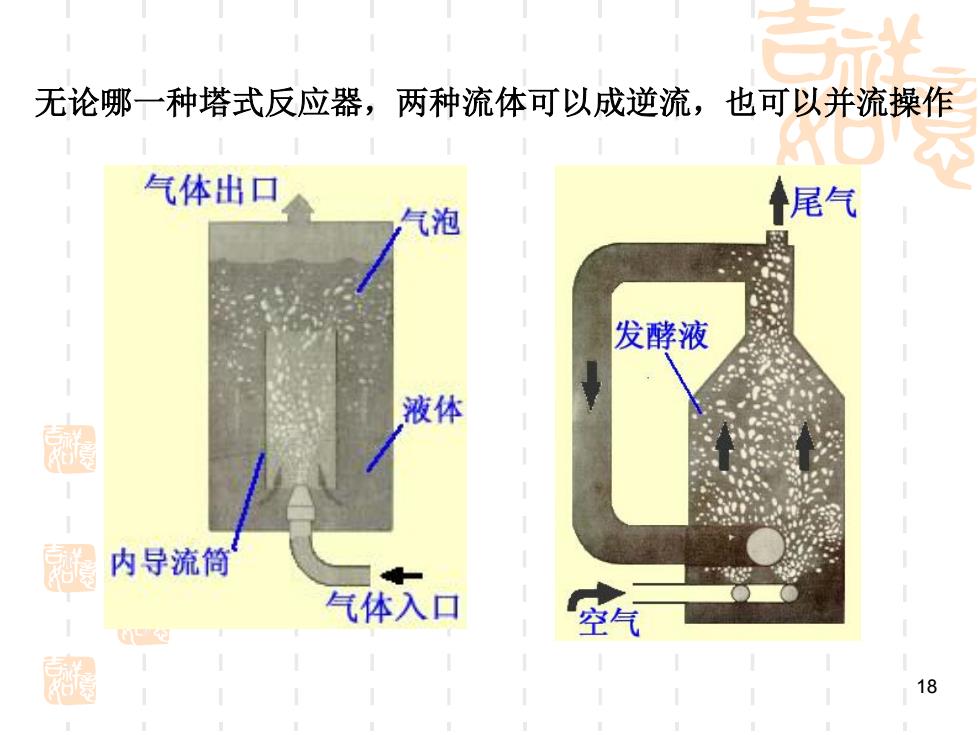

18 无论哪一种塔式反应器，两种流体可以成逆流，也可以并流操作
1111111尾气1反应气分离空间一筛板环流导筒发酵液塔体气泡反应液个T-1111环流反应器1111119111I11

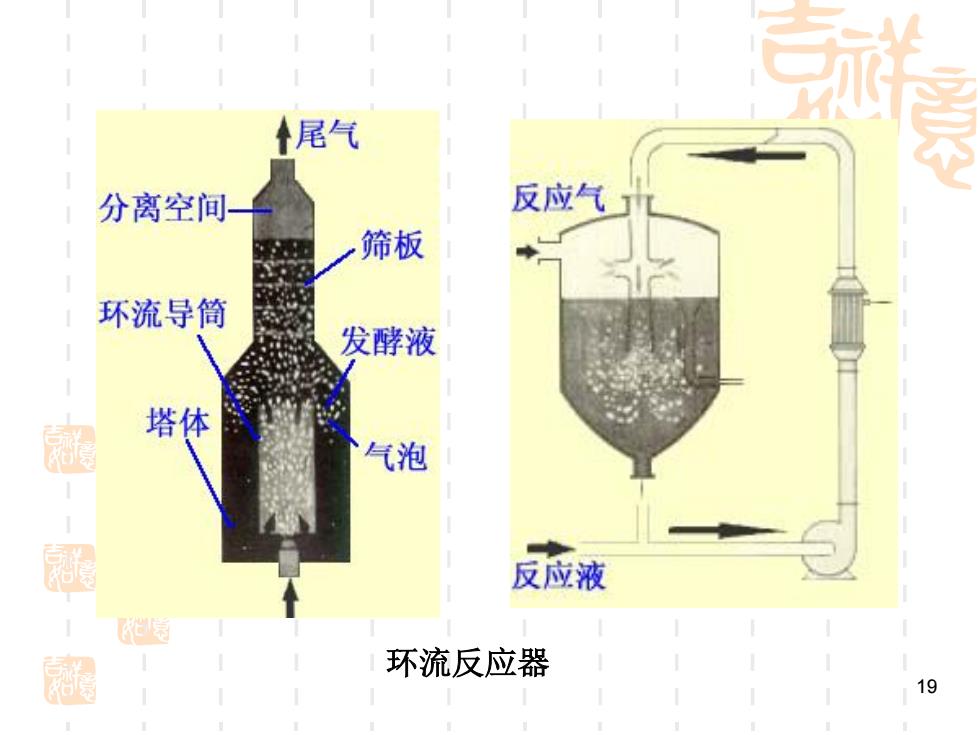

19 环流反应器
3.4固定床反应器1111特征：反应器内填充有固定不动的固体颗粒可以是催化剂，也可以是固体反应物。适用于气固催化反应，固相加工反应，应用非常广泛。1原料气入口导生出口根据换热方式不同，可分为三种型式：胀节(1)换热式固定床反应器结构型式类似于列管式换热器。管内装填催化剂，反应物料自上而下通过床层；管间为载热体，与管内物料进行换热，以维持所需的折流板温度条件。直11111L11导生入口气体出口1111120111列管式固定床反应器

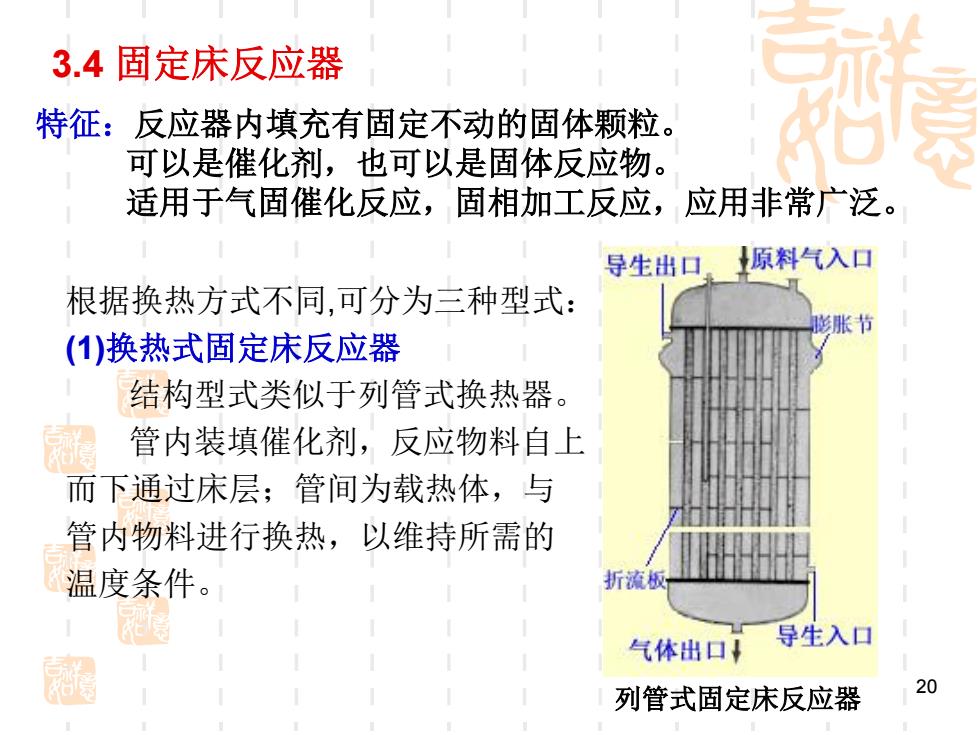

20 3.4 固定床反应器 特征：反应器内填充有固定不动的固体颗粒。 可以是催化剂，也可以是固体反应物。 适用于气固催化反应，固相加工反应，应用非常广泛。 根据换热方式不同,可分为三种型式： (1)换热式固定床反应器 结构型式类似于列管式换热器。 管内装填催化剂，反应物料自上 而下通过床层；管间为载热体，与 管内物料进行换热，以维持所需的 温度条件。 列管式固定床反应器
