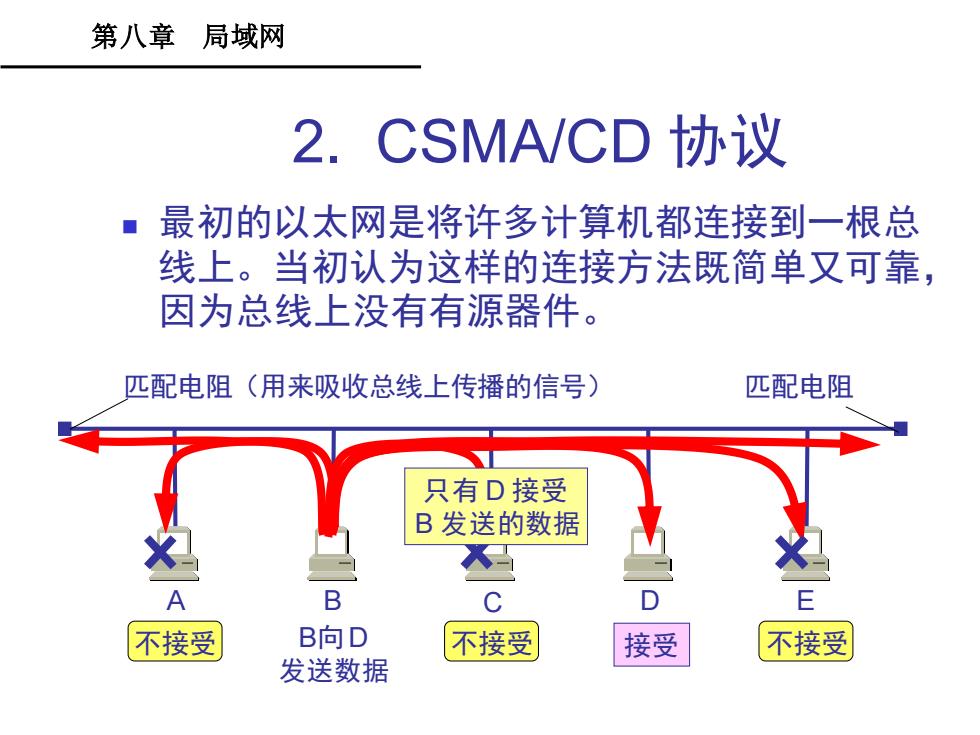

第八章局域网 2.CSMA/CD协议 ·最初的以太网是将许多计算机都连接到一根总 线上。当初认为这样的连接方法既简单又可靠， 因为总线上没有有源器件。 匹配电阻（用来吸收总线上传播的信号) 匹配电阻 只有D接受 B发送的数据 B C 不接受 B向D 不接受 接受 不接受 发送数据
第八章 局域网 ◼ 最初的以太网是将许多计算机都连接到一根总 线上。当初认为这样的连接方法既简单又可靠， 因为总线上没有有源器件。 2. CSMA/CD 协议 B向D 发送数据 A C D E 匹配电阻（用来吸收总线上传播的信号） 匹配电阻 不接受 不接受 接受 不接受 B 只有 D 接受 B 发送的数据

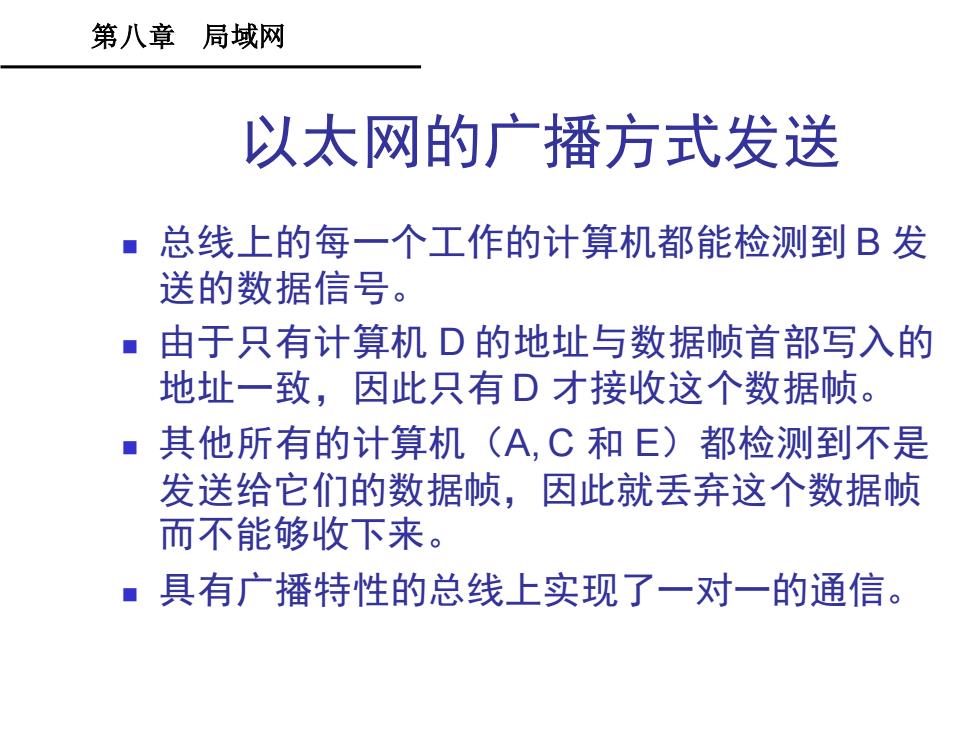

第八章局域网 以太网的广播方式发送 ■总线上的每一个工作的计算机都能检测到B发 送的数据信号。 ■由于只有计算机D的地址与数据帧首部写入的 地址一致，因此只有D才接收这个数据帧。 ■其他所有的计算机（A,C和E)都检测到不是 发送给它们的数据帧，因此就丢弃这个数据帧 而不能够收下来。 ■具有广播特性的总线上实现了一对一的通信
第八章 局域网 以太网的广播方式发送 ◼ 总线上的每一个工作的计算机都能检测到 B 发 送的数据信号。 ◼ 由于只有计算机 D 的地址与数据帧首部写入的 地址一致，因此只有 D 才接收这个数据帧。 ◼ 其他所有的计算机（A, C 和 E）都检测到不是 发送给它们的数据帧，因此就丢弃这个数据帧 而不能够收下来。 ◼ 具有广播特性的总线上实现了一对一的通信

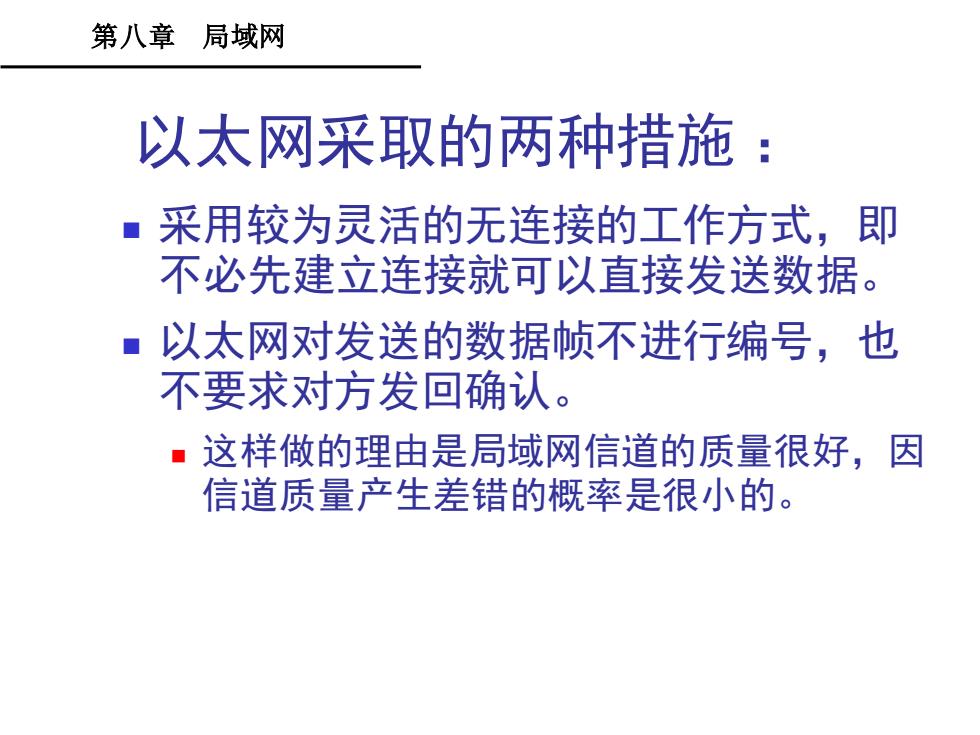

第八章局域网 以太网采取的两种措施 : ■采用较为灵活的无连接的工作方式，即 不必先建立连接就可以直接发送数据。 ■ 以太网对发送的数据帧不进行编号，也 不要求对方发回确认。 ■这样做的理由是局域网信道的质量很好，因 信道质量产生差错的概率是很小的
第八章 局域网 以太网采取的两种措施 ： ◼ 采用较为灵活的无连接的工作方式，即 不必先建立连接就可以直接发送数据。 ◼ 以太网对发送的数据帧不进行编号，也 不要求对方发回确认。 ◼ 这样做的理由是局域网信道的质量很好，因 信道质量产生差错的概率是很小的

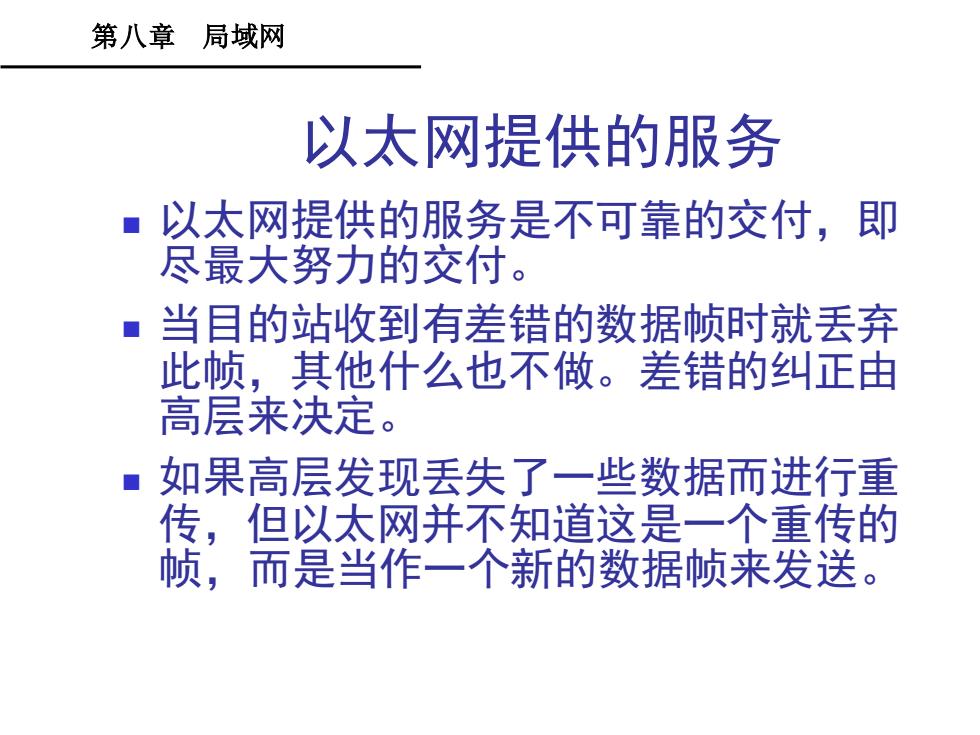

第八章局域网 以太网提供的服务 ■以太网提供的服务是不可靠的交付，即 尽最大努力的交付。 ■ 当目的站收到有差错的数据帧时就丢弃 此帧，其他什么也不做。差错的纠正由 高层来决定。 ■如果高层发现丢失了一些数据而进行重 传，但以太网并不知道这是一个重传的 帧，而是当作一个新的数据帧来发送
第八章 局域网 以太网提供的服务 ◼ 以太网提供的服务是不可靠的交付，即 尽最大努力的交付。 ◼ 当目的站收到有差错的数据帧时就丢弃 此帧，其他什么也不做。差错的纠正由 高层来决定。 ◼ 如果高层发现丢失了一些数据而进行重 传，但以太网并不知道这是一个重传的 帧，而是当作一个新的数据帧来发送
第八章局域网 载波监听多点接入/碰撞检测CSMA/CD CSMA/CD表示Carrier Sense Multiple Access with Collision Detection. ■“多点接入”表示许多计算机以多点接入的方 式连接在一根总线上。 “载波监听”是指每一个站在发送数据之前先 要检测一下总线上是否有其他计算机在发送数 据，如果有，则暂时不要发送数据，以免发生 碰撞。 总线上并没有什么“载波”。因此，“载波监 听”就是用电子技术检测总线上有没有其他计 算机发送的数据信号
第八章 局域网 载波监听多点接入/碰撞检测CSMA/CD ◼ CSMA/CD 表示 Carrier Sense Multiple Access with Collision Detection。 ◼ “多点接入”表示许多计算机以多点接入的方 式连接在一根总线上。 ◼ “载波监听”是指每一个站在发送数据之前先 要检测一下总线上是否有其他计算机在发送数 据，如果有，则暂时不要发送数据，以免发生 碰撞。 ◼ 总线上并没有什么“载波”。因此， “载波监 听”就是用电子技术检测总线上有没有其他计 算机发送的数据信号
