第八章局域网 MAC子层功能： (1)将上层来的数据封装成帧进行发送，接收时进行 相反的过程； (2)实现和维护MAC协议； (3)比特差错检测。 LLC子层功能： (1)建立和释放数据链路层的逻辑连接； (2)提供与高层的接口； (3) 差错控制； (4)给帧加上序号
第八章 局域网 MAC子层功能： (1) 将上层来的数据封装成帧进行发送，接收时进行 相反的过程； (2) 实现和维护MAC协议； (3) 比特差错检测。 LLC子层功能： (1) 建立和释放数据链路层的逻辑连接； (2) 提供与高层的接口； (3) 差错控制； (4) 给帧加上序号

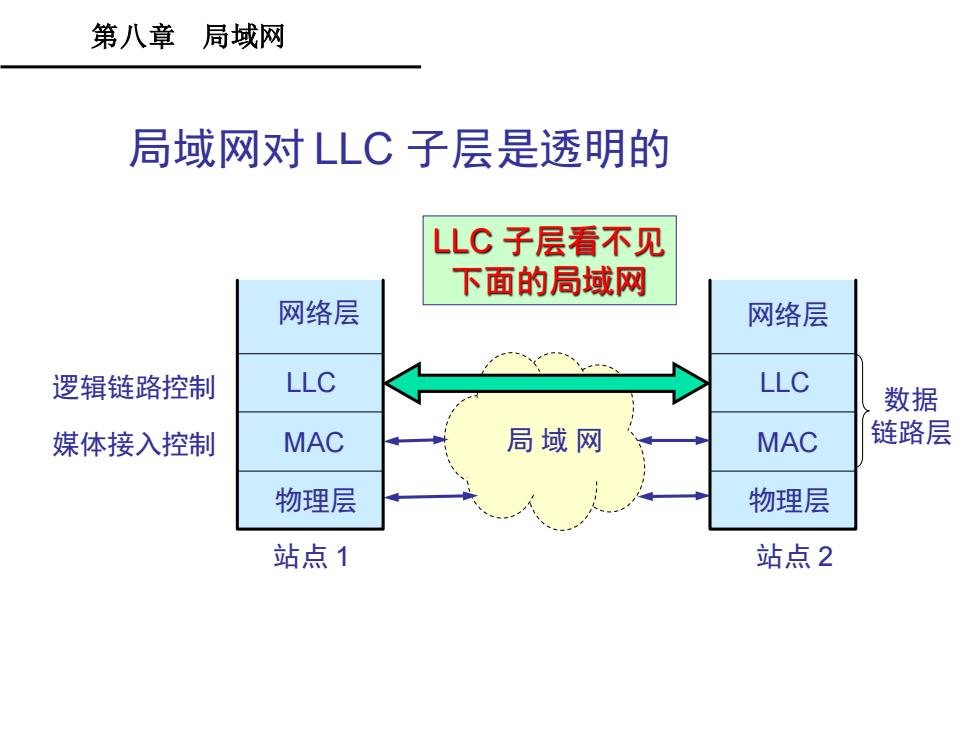

第八章局域网 局域网对LLC子层是透明的 LLC子层看不见 下面的局域网 网络层 网络层 逻辑链路控制 LLC LLC 数据 媒体接入控制 MAC 局域网 MAC 链路层 物理层 物理层 站点1 站点2
第八章 局域网 局域网对 LLC 子层是透明的 局 域 网 网络层 物理层 站点 1 网络层 物理层 逻辑链路控制 LLC LLC 媒体接入控制 MAC MAC 数据 链路层 站点 2 LLC 子层看不见 下面的局域网
第八章局域网 一 般不考虑LLC子层 ■ 由于TCPP体系经常使用的局域 网是DIX Ethernet V2而不是 802.3标准中的几种局域网，因此 现在802委员会制定的逻辑链路控 制子层LLC(即802.2标准)的作 用已经不大了。 ■子 很多厂商生产的网卡上就仅装有 MAC协议而没有LLC协议
第八章 局域网 一般不考虑 LLC 子层 ◼ 由于TCP/IP 体系经常使用的局域 网是 DIX Ethernet V2 而不是 802.3 标准中的几种局域网，因此 现在 802 委员会制定的逻辑链路控 制子层 LLC（即 802.2 标准）的作 用已经不大了。 ◼ 很多厂商生产的网卡上就仅装有 MAC 协议而没有 LLC 协议
第八章局域网 1EEE802标准 1EEE802标准包括以下主要部分： (1)1EEE802.1概述、系统结构和网络互连，以及 网络管理和性能测量。 (2)1EEE802.2逻辑链路控制。这是高层协议与任 何一种局域网MAC子层的接口。 (3)IEEE802.3CSMA/CD。定义CSMA/CD总线网的 MAC子层和物理层的规约。 (4)1EEE802.4令牌总线网。定义令牌传递总线网 的MAC子层和物理层的规约。 (5)1EEE802.5令牌环形网。定义令牌传递环形网 的MAC子层和物理层的规约。 (6) 1EEE802.11无线局域网
第八章 局域网 IEEE 802标准 IEEE 802 标准包括以下主要部分: (1) IEEE 802.1 概述、系统结构和网络互连，以及 网络管理和性能测量。 (2) IEEE 802.2 逻辑链路控制。这是高层协议与任 何一种局域网MAC子层的接口。 (3) IEEE 802.3 CSMA/CD。定义CSMA/CD总线网的 MAC子层和物理层的规约。 (4) IEEE 802.4 令牌总线网。定义令牌传递总线网 的MAC子层和物理层的规约。 (5) IEEE 802.5 令牌环形网。定义令牌传递环形网 的MAC子层和物理层的规约。 (6) IEEE 802.11 无线局域网

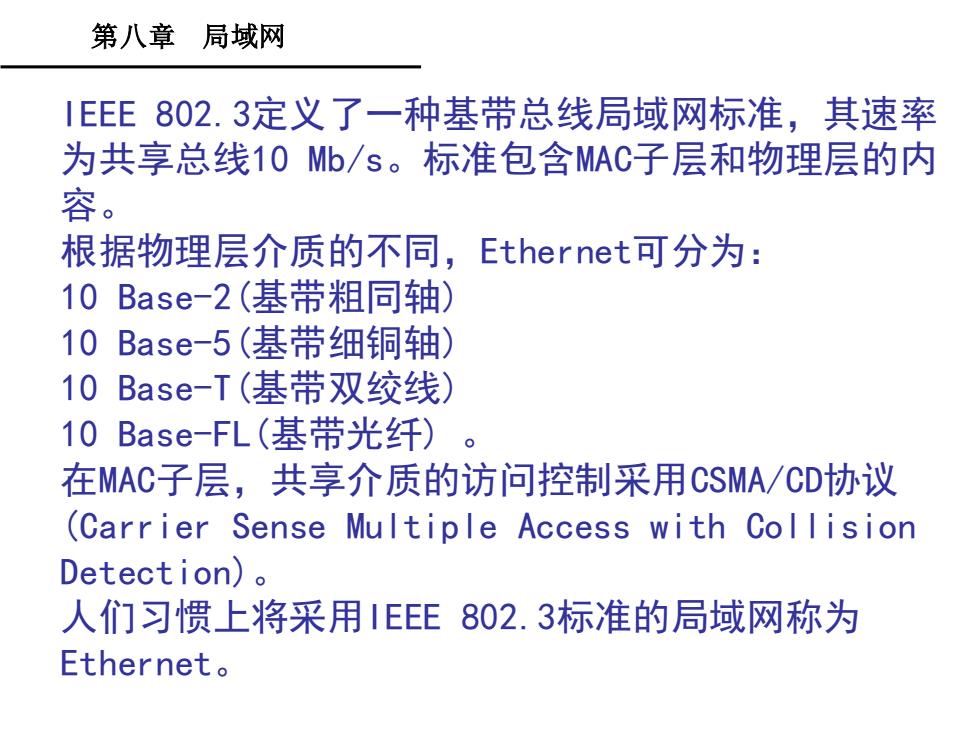

第八章局域网 1EEE802.3定义了一种基带总线局域网标准，其速率 为共享总线10Mb/s。标准包含MAC子层和物理层的内 容。 根据物理层介质的不同，Ethernet可分为： 10Base-2(基带粗同轴) 10Base-5(基带细铜轴) 10Base-T(基带双绞线) 10Base-FL(基带光纤) 在MAC子层，共享介质的访问控制采用CSMA/CD协议 (Carrier Sense Multiple Access with Collision Detection)。 人们习惯上将采用1EEE802.3标准的局域网称为 Etherneto
第八章 局域网 IEEE 802.3定义了一种基带总线局域网标准，其速率 为共享总线10 Mb/s。标准包含MAC子层和物理层的内 容。 根据物理层介质的不同，Ethernet可分为： 10 Base-2(基带粗同轴) 10 Base-5(基带细铜轴) 10 Base-T(基带双绞线) 10 Base-FL(基带光纤) 。 在MAC子层，共享介质的访问控制采用CSMA/CD协议 (Carrier Sense Multiple Access with Collision Detection)。 人们习惯上将采用IEEE 802.3标准的局域网称为 Ethernet
