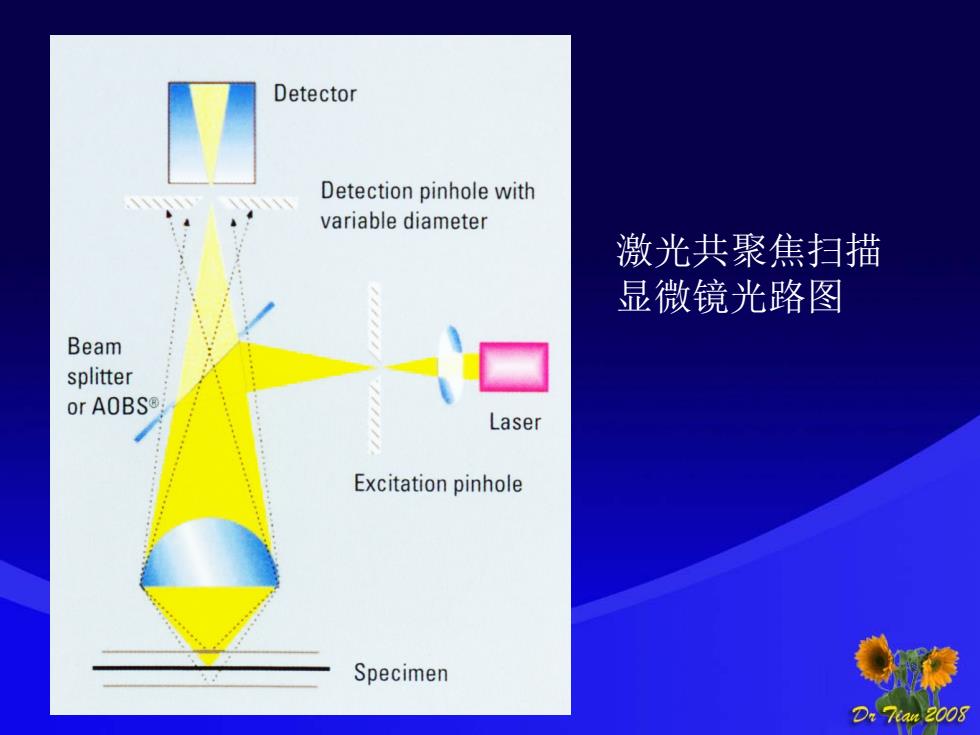

Detector Detection pinhole with variable diameter 激光共聚焦扫描 显微镜光路图 Beam splitter or AOBS Laser Excitation pinhole Specimen Dr Tian 2008
激光共聚焦扫描 显微镜光路图
LCSM Image of a Xenopus Melanophore microtubule cytoskeleton (green)and the nucleus (blue) http://www.itg.uiuc.edu/ Dm72008
LCSM Image of a Xenopus Melanophore microtubule cytoskeleton (green) and the nucleus (blue) http://www.itg.uiuc.edu/
(四)暗视野显微镜dark field microscope ·聚光镜中央有挡光片，视野背 Objective lens 景是黑的，只允许被标本反射 Stage 和衍射的光线进入物镜，物体 边缘是亮的。 Condenser ·可观察4~200nm的微粒子，分 Light Dark-field stop 辨率比普通显微镜高50倍。 7a2008
（四）暗视野显微镜 dark field microscope • 聚光镜中央有挡光片，视野背 景是黑的，只允许被标本反射 和衍射的光线进入物镜，物体 边缘是亮的。 • 可观察 4~200nm的微粒子，分 辨率比普通显微镜高50倍

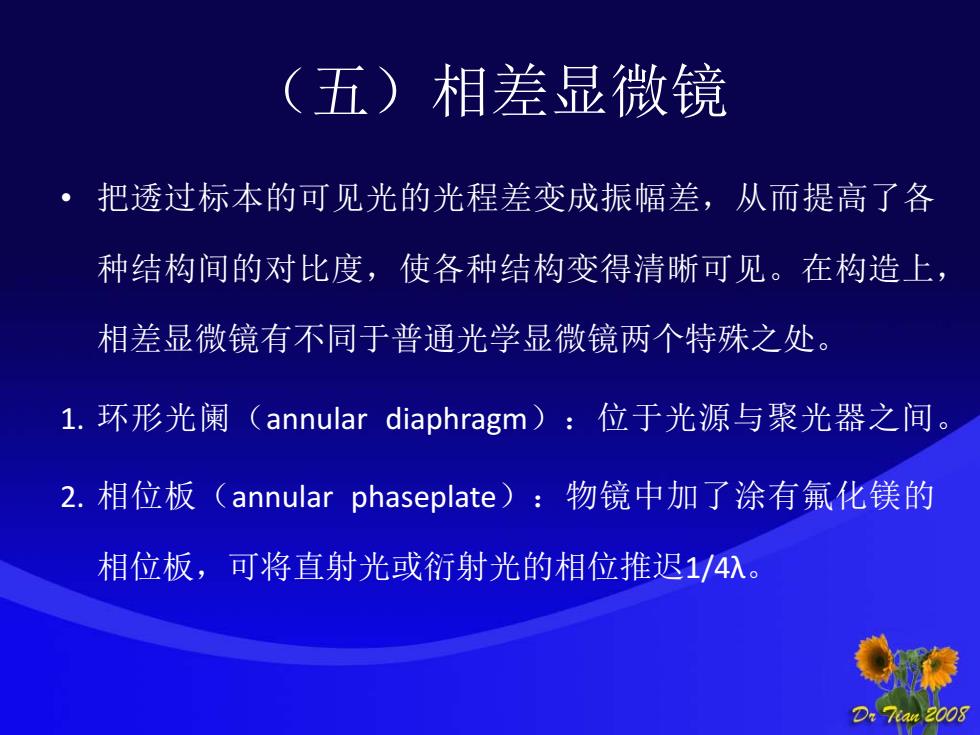

(五)相差显微镜 。 把透过标本的可见光的光程差变成振幅差，从而提高了各 种结构间的对比度，使各种结构变得清晰可见。在构造上， 相差显微镜有不同于普通光学显微镜两个特殊之处。 l.环形光阑(annular diaphragm):位于光源与聚光器之间。 2.相位板(annular phaseplate):物镜中加了涂有氟化镁的 相位板，可将直射光或衍射光的相位推迟1/4λ
（五）相差显微镜 • 把透过标本的可见光的光程差变成振幅差，从而提高了各 种结构间的对比度，使各种结构变得清晰可见。在构造上， 相差显微镜有不同于普通光学显微镜两个特殊之处。 1. 环形光阑（annular diaphragm）：位于光源与聚光器之间。 2. 相位板（annular phaseplate）：物镜中加了涂有氟化镁的 相位板，可将直射光或衍射光的相位推迟1/4 λ

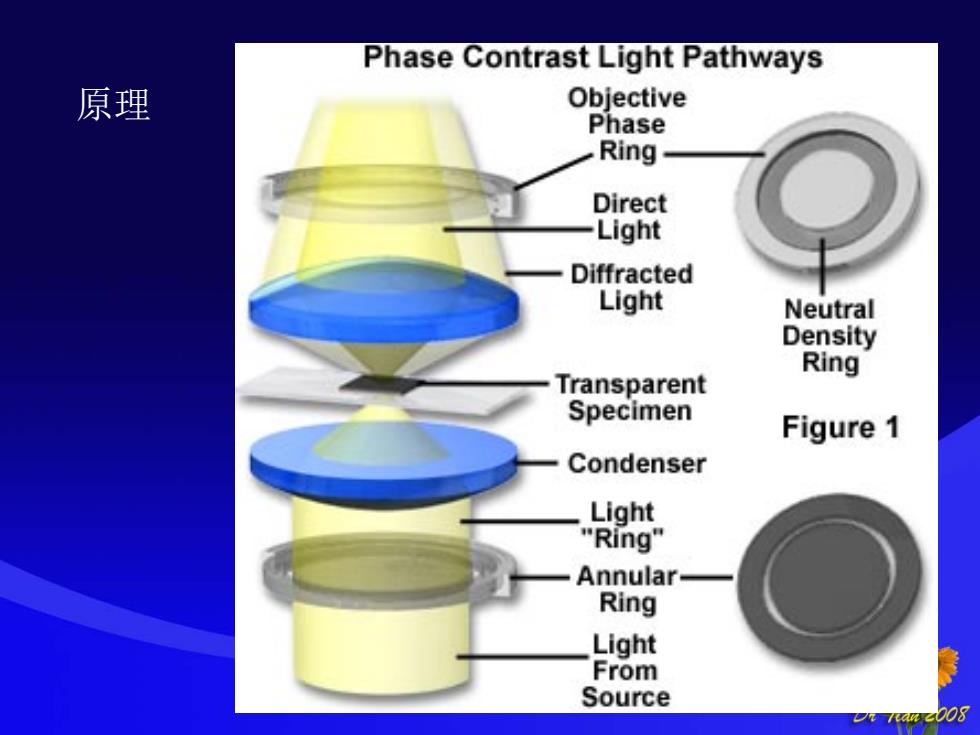

Phase Contrast Light Pathways 原理 Objective Phase Ring- Direct Light Diffracted Light Neutral Density Ring Transparent Specimen Figure 1 Condenser Light "Ring" Annular. Ring Light From Source
原理
