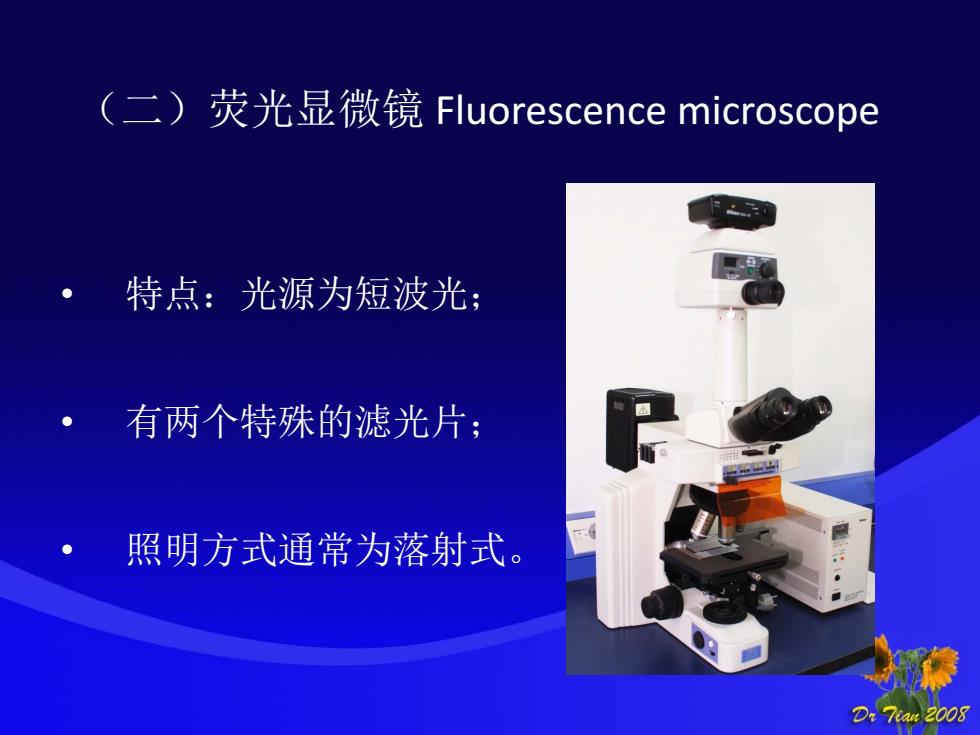

(二)荧光显微镜Fluorescence microscope 特点：光源为短波光； 有两个特殊的滤光片； ·照明方式通常为落射式。 Dr Tian 2008
（二）荧光显微镜 Fluorescence microscope • 特点：光源为短波光； • 有两个特殊的滤光片； • 照明方式通常为落射式

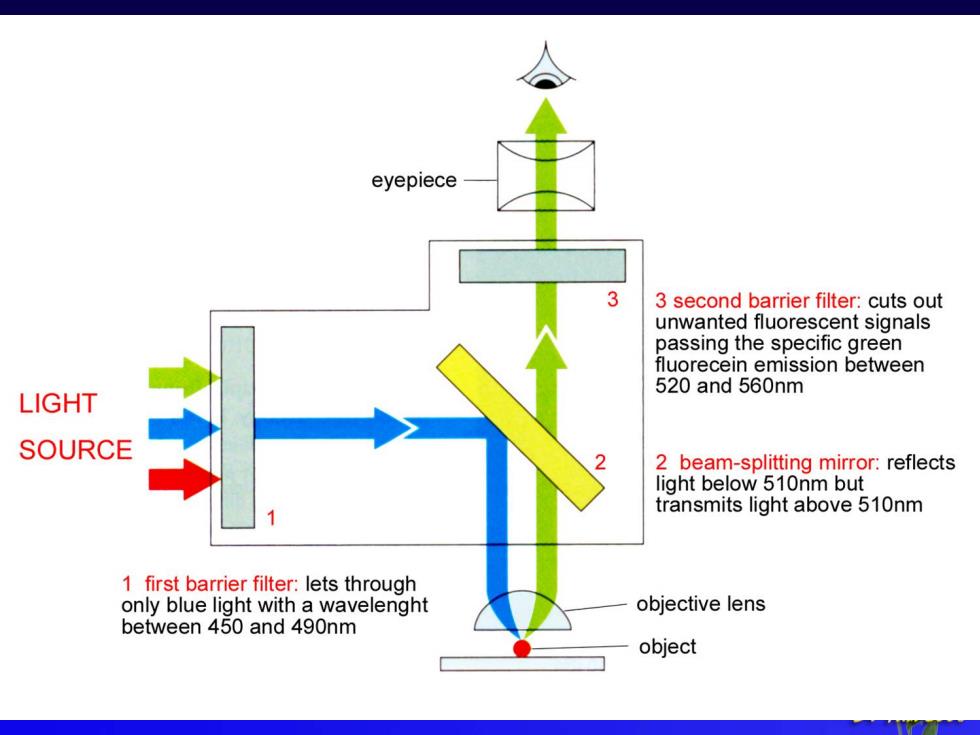

eyepiece 3 second barrier filter:cuts out unwanted fluorescent signals passing the specific green fluorecein emission between 520 and 560nm LIGHT SOURCE 2 beam-splitting mirror:reflects light below 510nm but transmits light above 510nm 1 first barrier filter:lets through only blue light with a wavelenght objective lens between 450 and 490nm object
用于观察能激发出荧光的结构。用途：免疫荧光 观察、基因定位、疾病诊断。 Fluorescence image,DNA in blue and Microtubules in green D72008
Fluorescence image, DNA in blue and Microtubules in green • 用于观察能激发出荧光的结构。用途：免疫荧光 观察、基因定位、疾病诊断

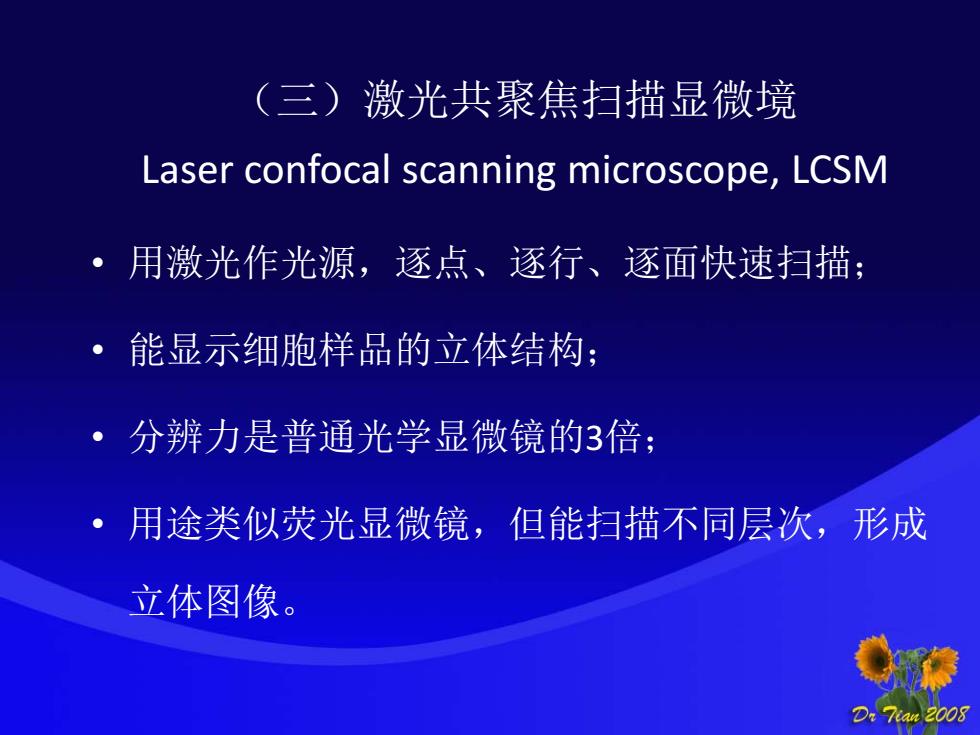

(三)激光共聚焦扫描显微境 Laser confocal scanning microscope,LCSM ·用激光作光源，逐点、逐行、逐面快速扫描： 能显示细胞样品的立体结构： ·分辨力是普通光学显微镜的3倍； ·用途类似荧光显微镜，但能扫描不同层次，形成 立体图像。 D7m2008
（三）激光共聚焦扫描显微境 Laser confocal scanning microscope, LCSM • 用激光作光源，逐点、逐行、逐面快速扫描； • 能显示细胞样品的立体结构； • 分辨力是普通光学显微镜的 3倍； • 用途类似荧光显微镜，但能扫描不同层次，形成 立体图像

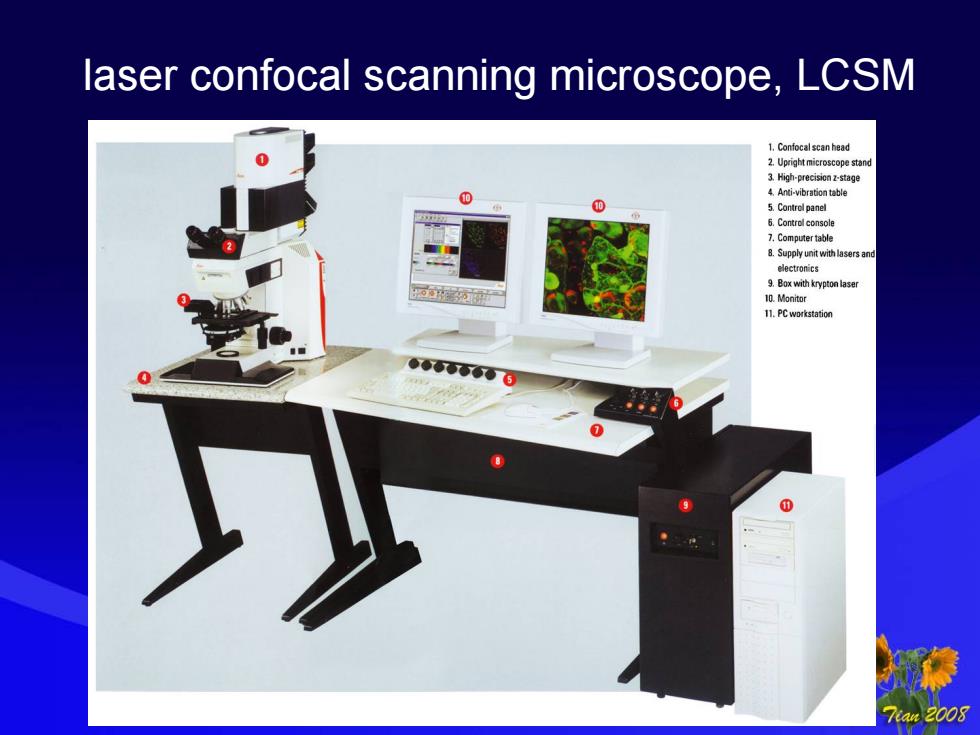

laser confocal scanning microscope,LCSM 1.Confocalscanhead 2.Upight micros 3.High-precisin 4.Anti-vibration table 5.Controlpanel 5.Control console 7.Computer table 8.Supplywran electronics Boxwith 10.Monitor 11.PC workstation 72008
laser confocal scanning microscope, LCSM
