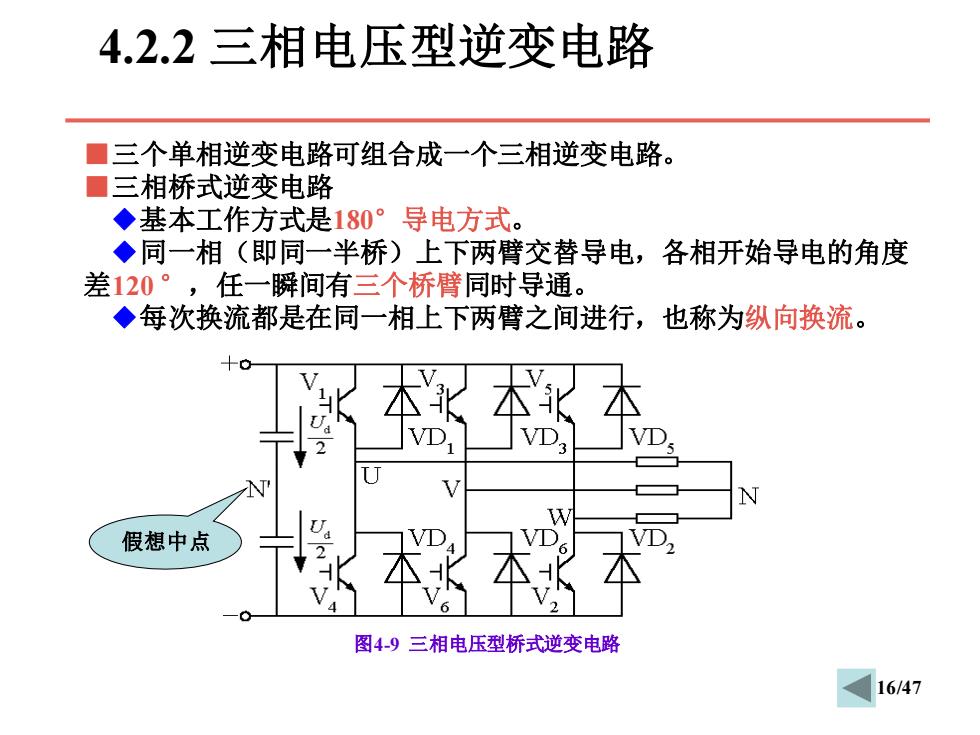

4.2.2三相电压型逆变电路 ■三个单相逆变电路可组合成一个三相逆变电路。 ■三相桥式逆变电路 ◆基本工作方式是180°导电方式。 ◆同一相（即同一半桥）上下两臂交替导电，各相开始导电的角度 差120°，任一瞬间有三个桥臂同时导通。 ◆每次换流都是在同一相上下两臂之间进行，也称为纵向换流。 本K V VD, VD 假想中点 不本 本 图4-9三相电压型桥式逆变电路 16/47
16/47 4.2.2 三相电压型逆变电路 ■三个单相逆变电路可组合成一个三相逆变电路。 ■三相桥式逆变电路 ◆基本工作方式是180°导电方式。 ◆同一相（即同一半桥）上下两臂交替导电，各相开始导电的角度 差120 °，任一瞬间有三个桥臂同时导通。 ◆每次换流都是在同一相上下两臂之间进行，也称为纵向换流。 图4-9 三相电压型桥式逆变电路 假想中点
各相负载相电压和线电压波形： 将一个工作周期分成6个区域。 在0<wt≤π/3区域，设u21>0,ue20, 30,则有T1,T2,T,导通， 线 u ab=0 相 电压 U bc =Ud U ca =-Ud 压 式中U为逆变器输入直流电压。 根据同样的思路可得其余5个时域的值 本名本 17/47 图4.3.4电压型三相桥式逆变电路及其工作波形
17/47 将一个工作周期分成6个区域。 在0<ωt≤π/3区域，设ug1>0, ug2>0, ug3>0，则有T1，T2，T3导通， 根据同样的思路可得其余5个时域的值 线 电 压 相 电 压 图4.3.4 电压型三相桥式逆变电路及其工作波形 式中Ud为逆变器输入直流电压。 各相负载相电压和线电压波形：
