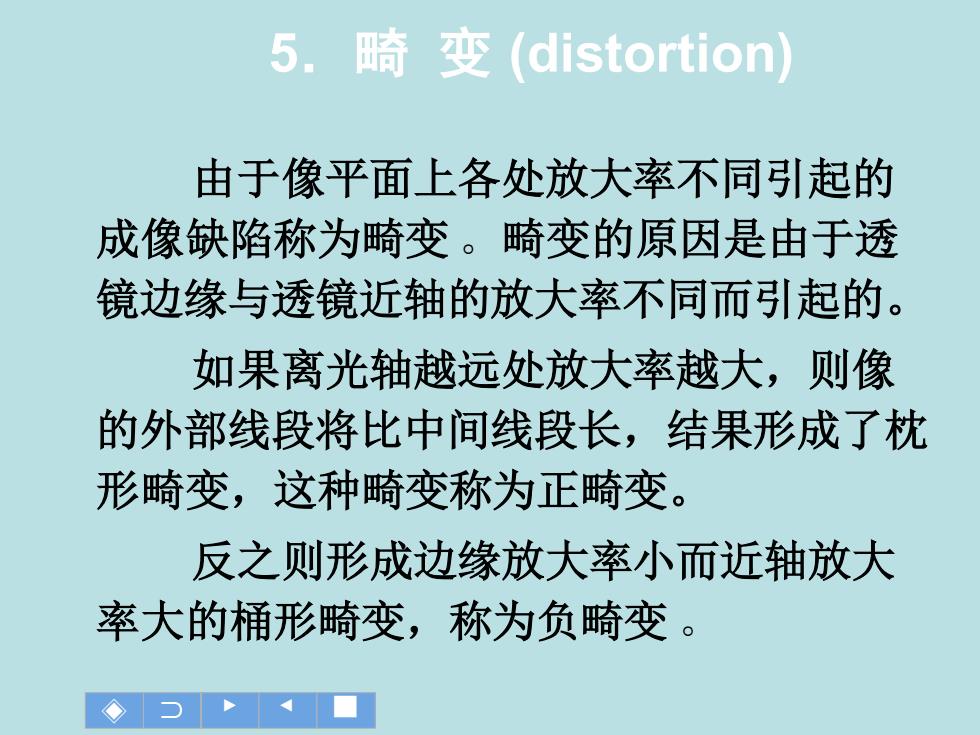

5.畸变(distortion 由于像平面上各处放大率不同引起的 成像缺陷称为畸变。畸变的原因是由于透 镜边缘与透镜近轴的放大率不同而引起的。 如果离光轴越远处放大率越大，则像 的外部线段将比中间线段长，结果形成了枕 形畸变，这种畸变称为正畸变。 反之则形成边缘放大率小而近轴放大 率大的桶形畸变，称为负畸变
◈ ⊃ ► ◄ ■ 5．畸 变 (distortion) 由于像平面上各处放大率不同引起的 成像缺陷称为畸变 。畸变的原因是由于透 镜边缘与透镜近轴的放大率不同而引起的。 如果离光轴越远处放大率越大，则像 的外部线段将比中间线段长，结果形成了枕 形畸变，这种畸变称为正畸变。 反之则形成边缘放大率小而近轴放大 率大的桶形畸变，称为负畸变

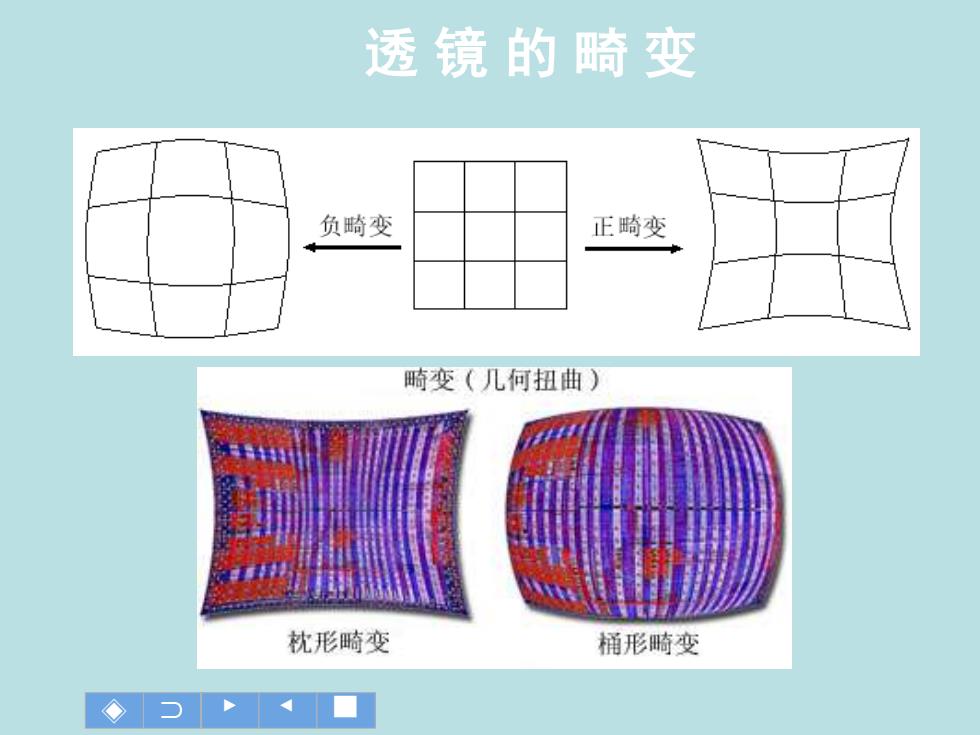

透镜的畸变 负畸变 正畸变 畸变（儿何扭曲） 枕形畸变 桶形畸变
◈ ⊃ ► ◄ ■ 透 镜 的 畸 变

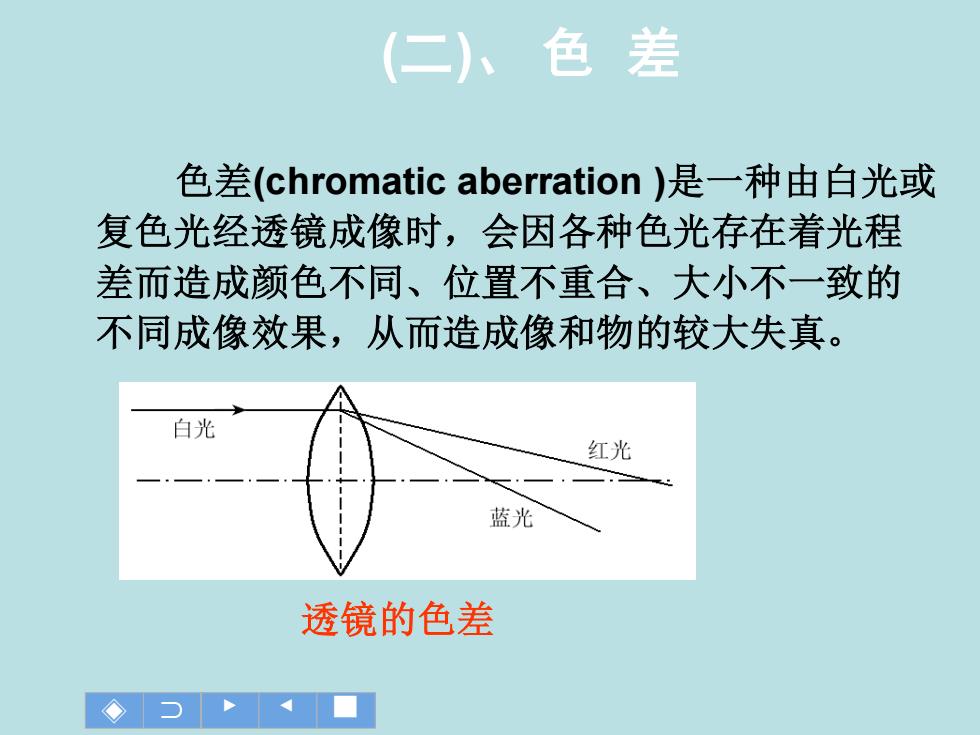

二)、色差 色差(chromatic aberration)是一种由白光或 复色光经透镜成像时，会因各种色光存在着光程 差而造成颜色不同、位置不重合、大小不一致的 不同成像效果，从而造成像和物的较大失真。 白光 红光 蓝光 透镜的色差
◈ ⊃ ► ◄ ■ (二)、 色 差 色差(chromatic aberration )是一种由白光或 复色光经透镜成像时，会因各种色光存在着光程 差而造成颜色不同、位置不重合、大小不一致的 不同成像效果，从而造成像和物的较大失真。 透镜的色差

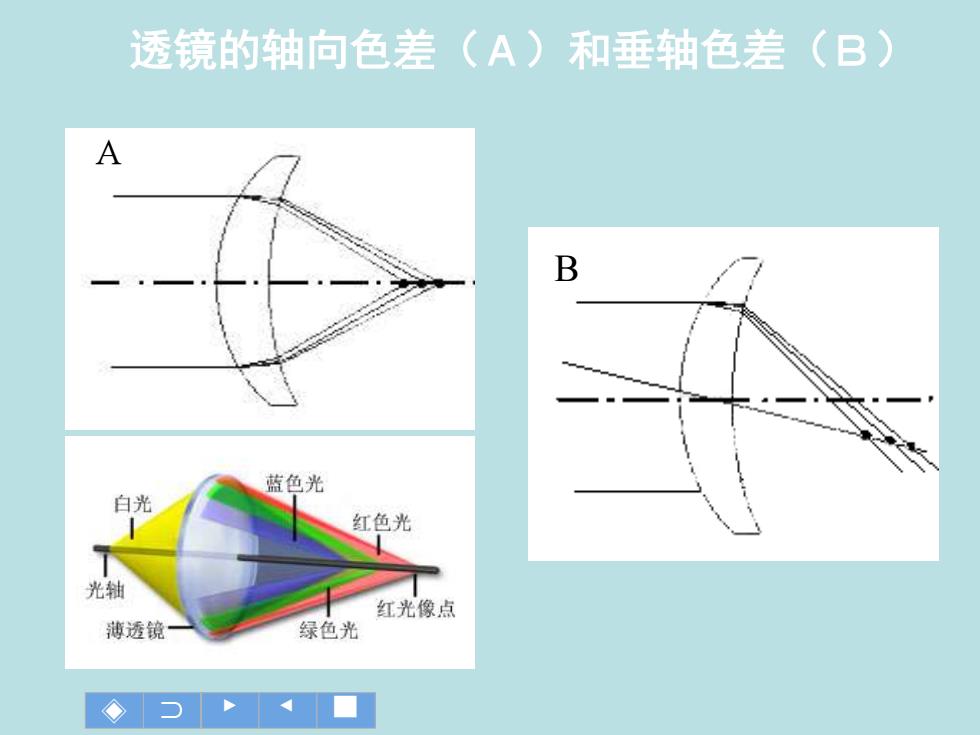

透镜的轴向色差(A)和垂轴色差(B) 蓝色光 白光 红色光 光轴 红光像点 薄透镜 绿色光
◈ ⊃ ► ◄ ■ 透镜的轴向色差（Ａ）和垂轴色差（Ｂ） Ａ B
五、光学显微镜的不足之处 1放大倍数的极限： ~2000× 2.分辨率的极限： ~0.2um（ 可见光照明) 3.景深的极限： ~0.1μm（要求金相准备) 4.不能分析化学成分 ◆■
◈ ⊃ ► ◄ ■ 五、光学显微镜的不足之处 1.放大倍数的极限： 2000 2.分辨率的极限： 0.2m （可见光照明） 3.景深的极限： 0.1m （要求金相准备） 4.不能分析化学成分
