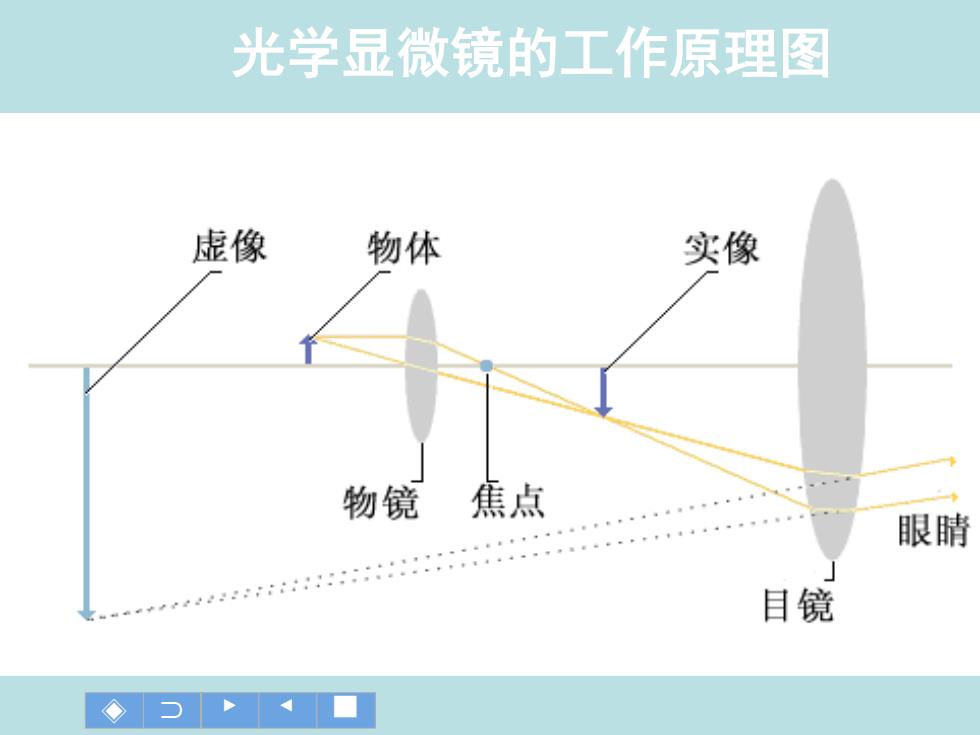

光学显微镜的工作原理图 虚像 物体 实像 物镜 焦点 眼睛 目镜
◈ ⊃ ► ◄ ■ 光学显微镜的工作原理图
二、光学显微镜的基本结构 -日镜 ①机械部分：镜座、 镜柱、镜臂、镜筒、调焦装 置、载物台（物镜转换器） 物镜 ②光学部分：目镜、 物镜、反光镜、聚光镜 聚光镜 放大倍数： 目镜的放大倍数×物镜的 放大倍数 ◇5P
◈ ⊃ ► ◄ ■ ① 机械部分：镜座、 镜柱、镜臂、镜筒、调焦装 置、载物台（物镜转换器） ② 光学部分：目镜、 物镜、反光镜、聚光镜 放大倍数： 目镜的放大倍数×物镜的 放大倍数 二、光学显微镜的基本结构

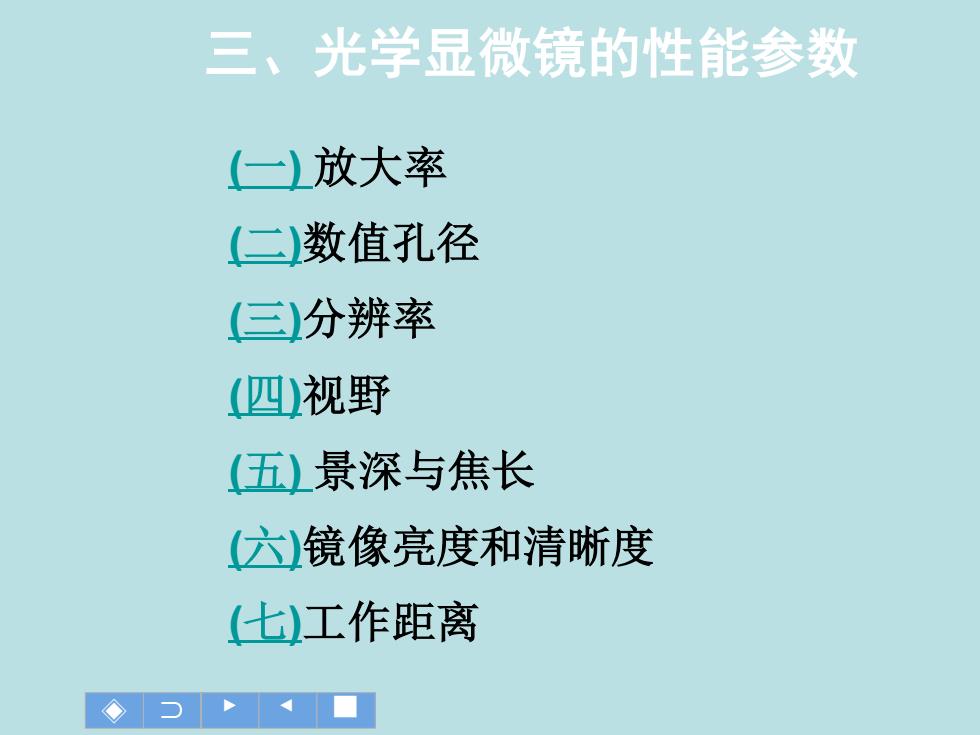

三、光学显微镜的性能参数 一)放大率 (二数值孔径 (三分辨率 (四视野 五)景深与焦长 六)镜像亮度和清晰度 七工作距离
◈ ⊃ ► ◄ ■ 三、光学显微镜的性能参数 (一) 放大率 (二)数值孔径 (三)分辨率 (四)视野 (五) 景深与焦长 (六)镜像亮度和清晰度 (七)工作距离
(一)放大率 显微镜的放大率(amplification)或称放大倍数是 指显微镜经多次成像后最终所成（放大的）像的大小相 对于原物体大小的比值，常记作M。 M=maq M是显微镜的总放大倍数；m是物镜的放大倍数；a是目镜的放大 倍率，一般表达为明视距离（正常视力者为25c)与目镜焦距之比；q为 在双目显微镜中所增设的棱镜所起的放大倍数，一般取值为1.6倍
◈ ⊃ ► ◄ ■ (一) 放 大 率 显微镜的放大率(amplification)或称放大倍数是 指显微镜经多次成像后最终所成(放大的)像的大小相 对于原物体大小的比值，常记作M。 M=maq M是显微镜的总放大倍数；m是物镜的放大倍数；a是目镜的放大 倍率，一般表达为明视距离(正常视力者为25cm)与目镜焦距之比；q为 在双目显微镜中所增设的棱镜所起的放大倍数，一般取值为1.6倍
(二)数值孔径 数值孔径(numerical aperture)又叫镜 口率，是物体与物镜间媒质的折射率与物 镜孔径角的一半（β）正弦值的乘积，通常缩 写为NA,即 NA=nsinβ 显微镜的数值孔径与其放大率成正比， 与分辨率、景深成反比，它的平方与图像 亮度成正比
◈ ⊃ ► ◄ ■ (二) 数 值 孔 径 数值孔径(numerical aperture)又叫镜 口率，是物体与物镜间媒质的折射率n与物 镜孔径角的一半(β)正弦值的乘积，通常缩 写为NA，即 NA=nsinβ 显微镜的数值孔径与其放大率成正比， 与分辨率、景深成反比，它的平方与图像 亮度成正比
