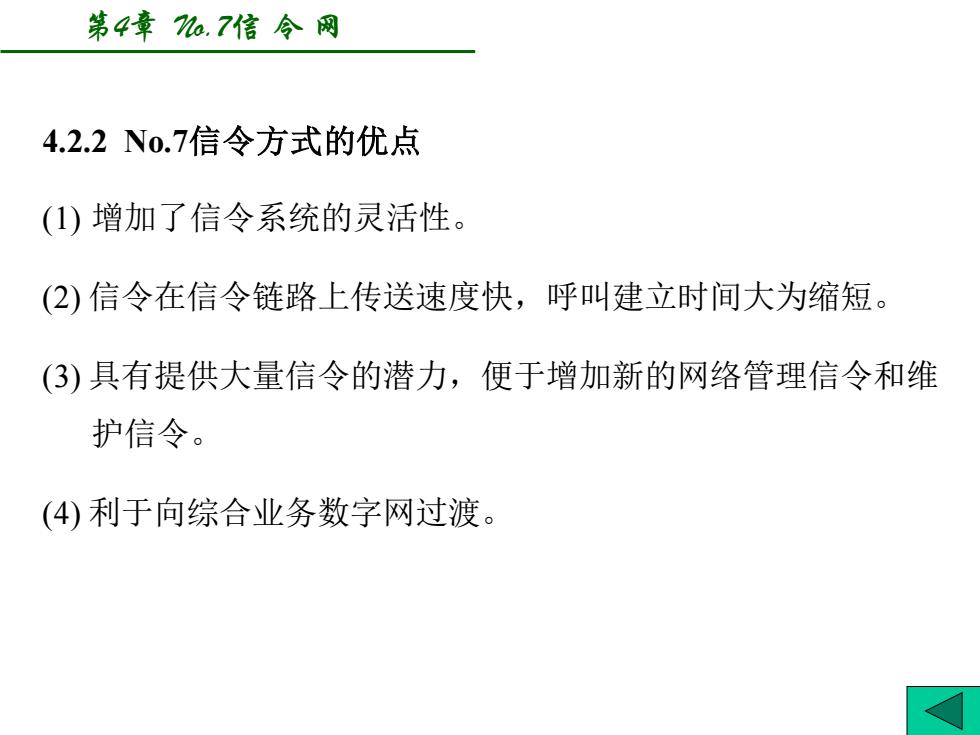

第4章a.7信令网 4.2.2No.7信令方式的优点 (1)增加了信令系统的灵活性。 (2)信令在信令链路上传送速度快，呼叫建立时间大为缩短。 (3)具有提供大量信令的潜力，便于增加新的网络管理信令和维 护信令。 (4)利于向综合业务数字网过渡
第4章 No.7信 令 网 4.2.2 No.7信令方式的优点 (1) 增加了信令系统的灵活性。 (2) 信令在信令链路上传送速度快，呼叫建立时间大为缩短。 (3) 具有提供大量信令的潜力，便于增加新的网络管理信令和维 护信令。 (4) 利于向综合业务数字网过渡

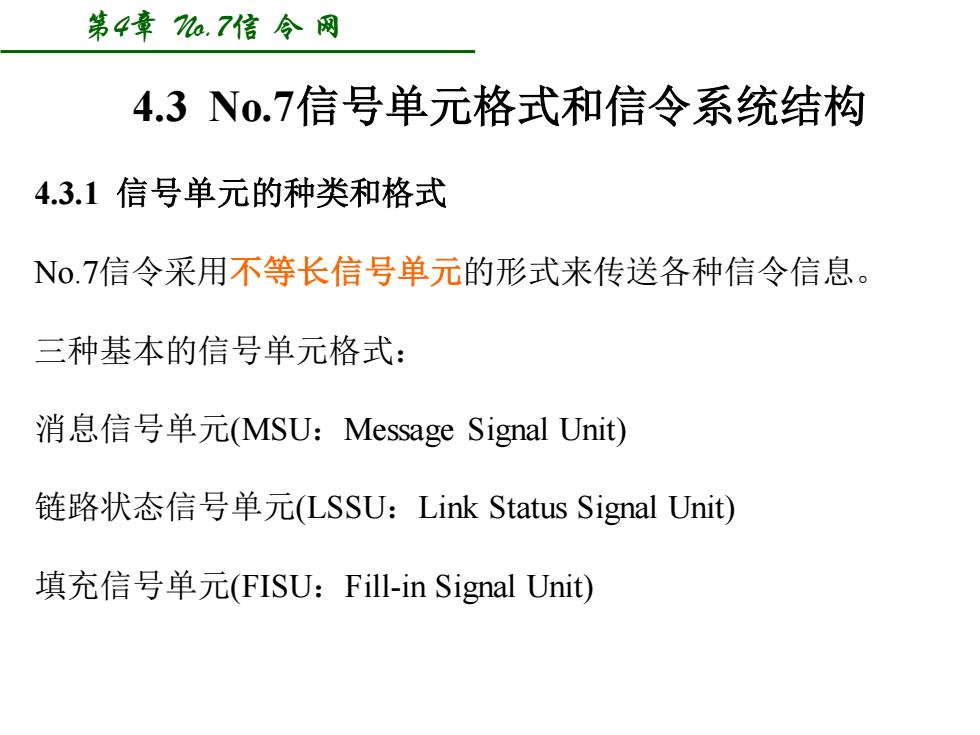

第4章.7信令网 4.3No.7信号单元格式和信令系统结构 4.3.1信号单元的种类和格式 No.7信令采用不等长信号单元的形式来传送各种信令信息。 三种基本的信号单元格式： 消息信号单元(MSU:Message Signal Unit) 链路状态信号单元(LSSU:Link Status Signal Unit) 填充信号单元(FISU:Fill-in Signal Unit)
第4章 No.7信 令 网 4.3 No.7信号单元格式和信令系统结构 4.3.1 信号单元的种类和格式 No.7信令采用不等长信号单元的形式来传送各种信令信息。 三种基本的信号单元格式： 消息信号单元(MSU：Message Signal Unit) 链路状态信号单元(LSSU：Link Status Signal Unit) 填充信号单元(FISU：Fill-in Signal Unit)

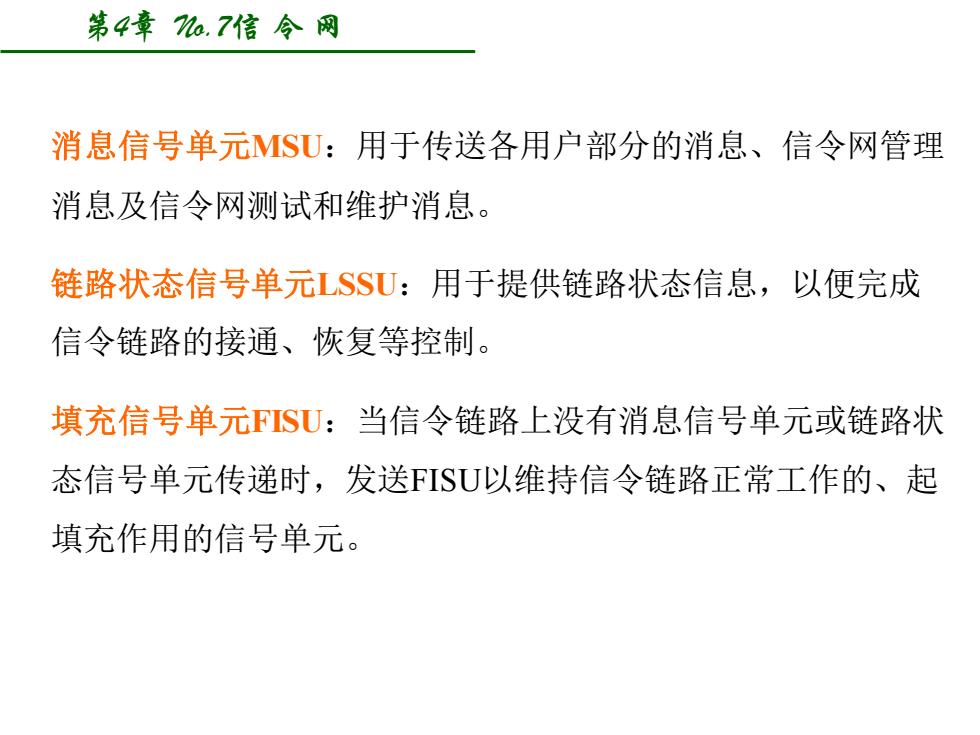

第4章ha,7信令网 消息信号单元MSU:用于传送各用户部分的消息、信令网管理 消息及信令网测试和维护消息。 链路状态信号单元LSSU:用于提供链路状态信息，以便完成 信令链路的接通、恢复等控制。 填充信号单元FISU:当信令链路上没有消息信号单元或链路状 态信号单元传递时，发送FISU以维持信令链路正常工作的、起 填充作用的信号单元
第4章 No.7信 令 网 消息信号单元MSU：用于传送各用户部分的消息、信令网管理 消息及信令网测试和维护消息。 链路状态信号单元LSSU：用于提供链路状态信息，以便完成 信令链路的接通、恢复等控制。 填充信号单元FISU：当信令链路上没有消息信号单元或链路状 态信号单元传递时，发送FISU以维持信令链路正常工作的、起 填充作用的信号单元

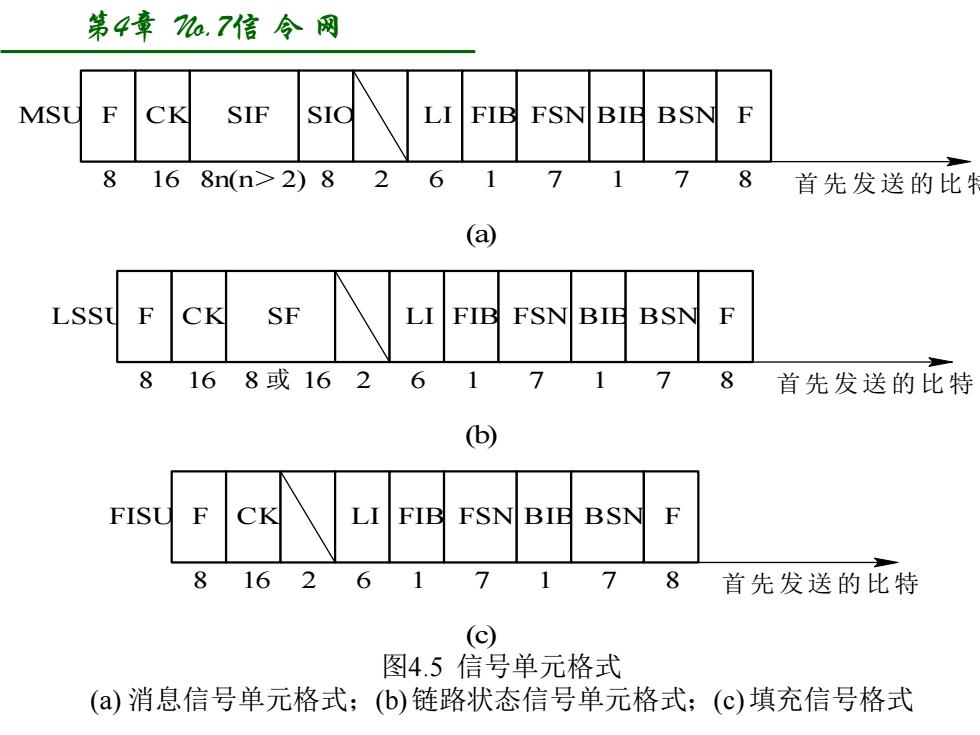

第4章7a.7信令网 MSU F CK SIF LI FIB FSN BIE BSN F 8168n(n>2)82 6 7 8 首先发送的比 (a LSSU F CK SF LI FIB FSNBIE BSN 8 168或162 6 7 8 首先发送的比特 (b) FISU ◇ CK LI FIB FSNBIB BSN 8 16 2 6 8 首先发送的比特 (c) 图4.5信号单元格式 (a)消息信号单元格式；(b)链路状态信号单元格式；(c)填充信号格式
第4章 No.7信 令 网 图4.5 信号单元格式 (a) 消息信号单元格式；(b) 链路状态信号单元格式；(c) 填充信号格式 MSU F C K SIF SIO 8 16 8n(n＞2) 8 2 LI 6 FIB 1 FSN 7 BIB 1 BSN 7 F 8 首先发送的 比特 (a) LSSU F C K SF 8 16 8 或 16 2 LI 6 FIB 1 FSN 7 BIB 1 BSN 7 F 8 首先发送的 比特 (b) FISU F C K 8 16 2 LI 6 FIB 1 FSN 7 BIB 1 BSN 7 F 8 首先发送的 比特 (c)

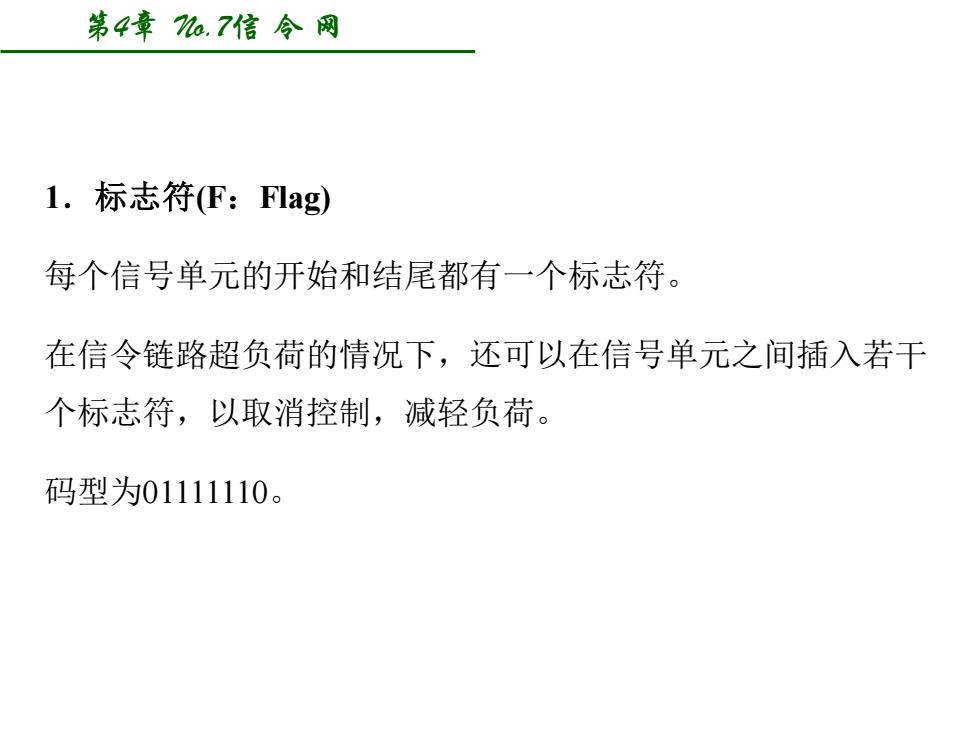

第4章a.7信令网 1.标志符(F:Flag) 每个信号单元的开始和结尾都有一个标志符。 在信令链路超负荷的情况下，还可以在信号单元之间插入若干 个标志符，以取消控制，减轻负荷。 码型为01111110
第4章 No.7信 令 网 1．标志符(F：Flag) 每个信号单元的开始和结尾都有一个标志符。 在信令链路超负荷的情况下，还可以在信号单元之间插入若干 个标志符，以取消控制，减轻负荷。 码型为01111110
