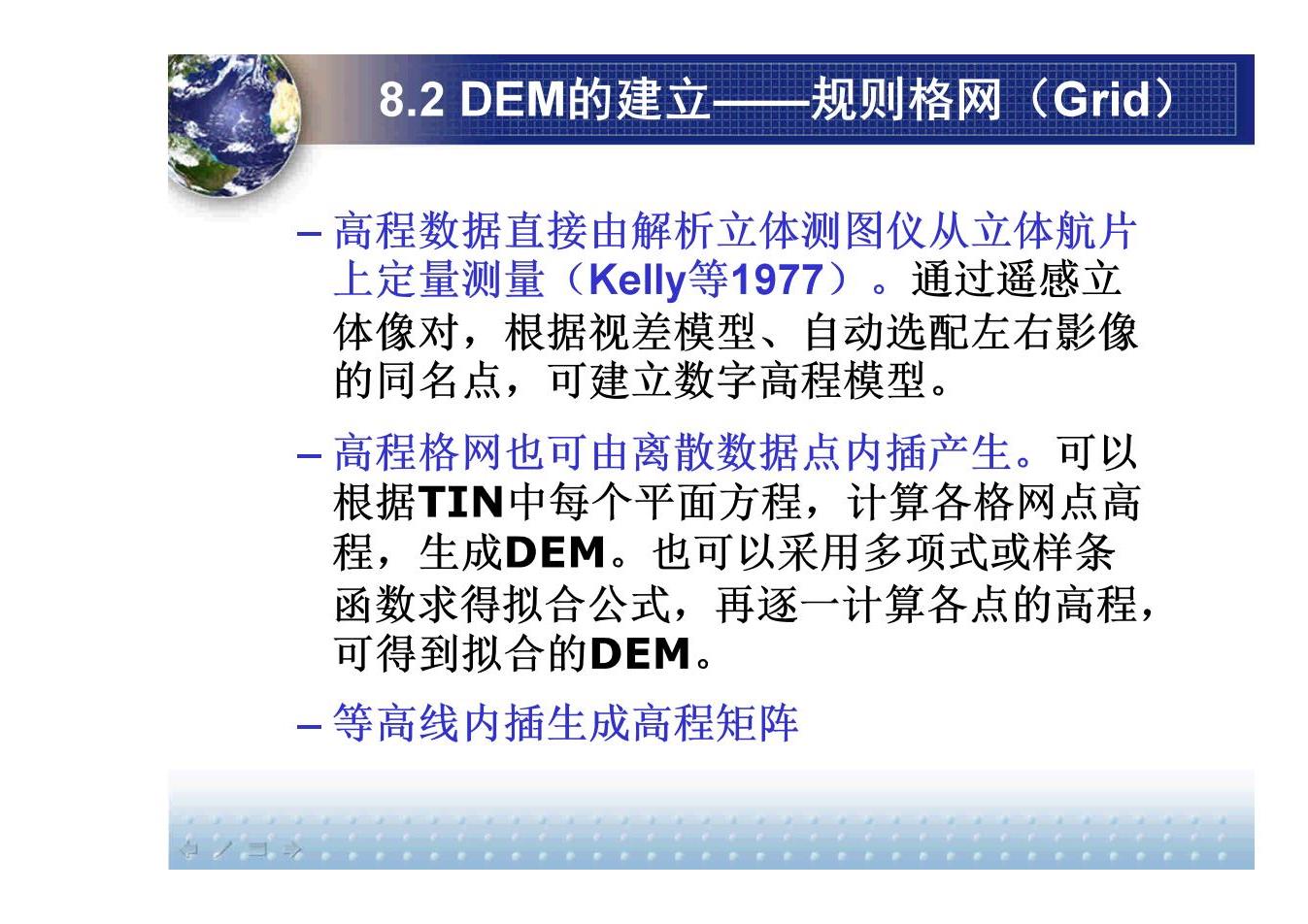

8.2DEM的建立 规则格网(Grid) 高程数据直接由解析立体测图仪从立体航片 上定量测量(Key等1977)。通过遥感立 体像对，根据视差模型、自动选配左右影像 的同名点，可建立数字高程模型。 一高程格网也可由离散数据点内插产生。可以 根据TIN中每个平面方程，计算各格网点高 程，生成DEM。也可以采用多项式或样条 函数求得拟合公式，再逐一计算各点的高程， 可得到拟合的DEM。 一等高线内插生成高程矩阵

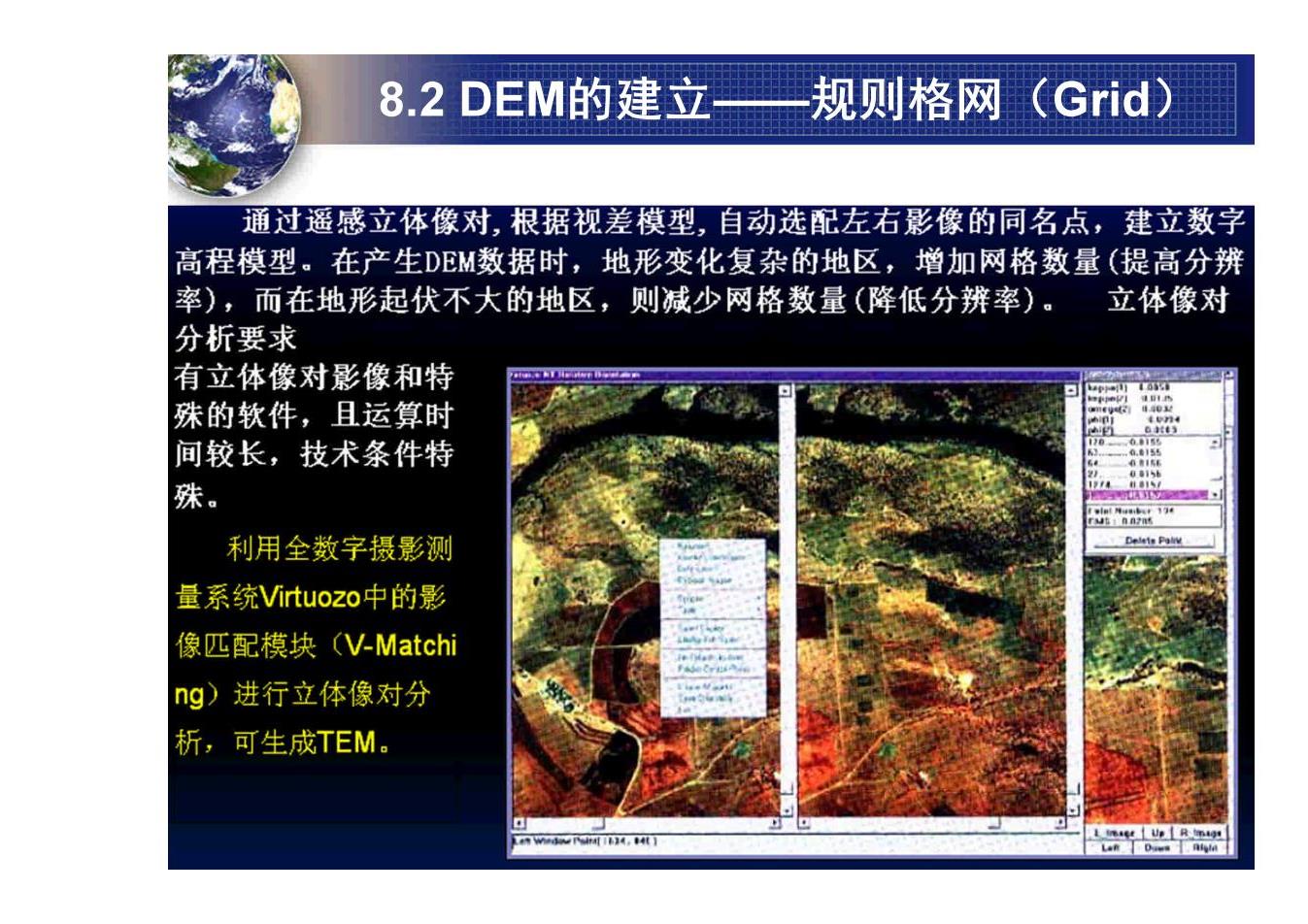

8.2DEM的建立 规则格网(Grid) 通过遥感立体像对，根据视差模型，自动选配左右影像的同名点，建立数字 高程模型。在产生DEM数据时，地形变化复杂的地区，增加网格数量（提高分辨 率)，而在地形起伏不大的地区，则减少网格数量（降低分辨率）。立体像对 分析要求 有立体像对影像和特 殊的软件，且运算时 间较长，技术条件特 殊。 利用全数字摄影测 量系统Virtuozo中的影 像匹配模块(V-Matchi ng)进行立体像对分 析，可生成TEM

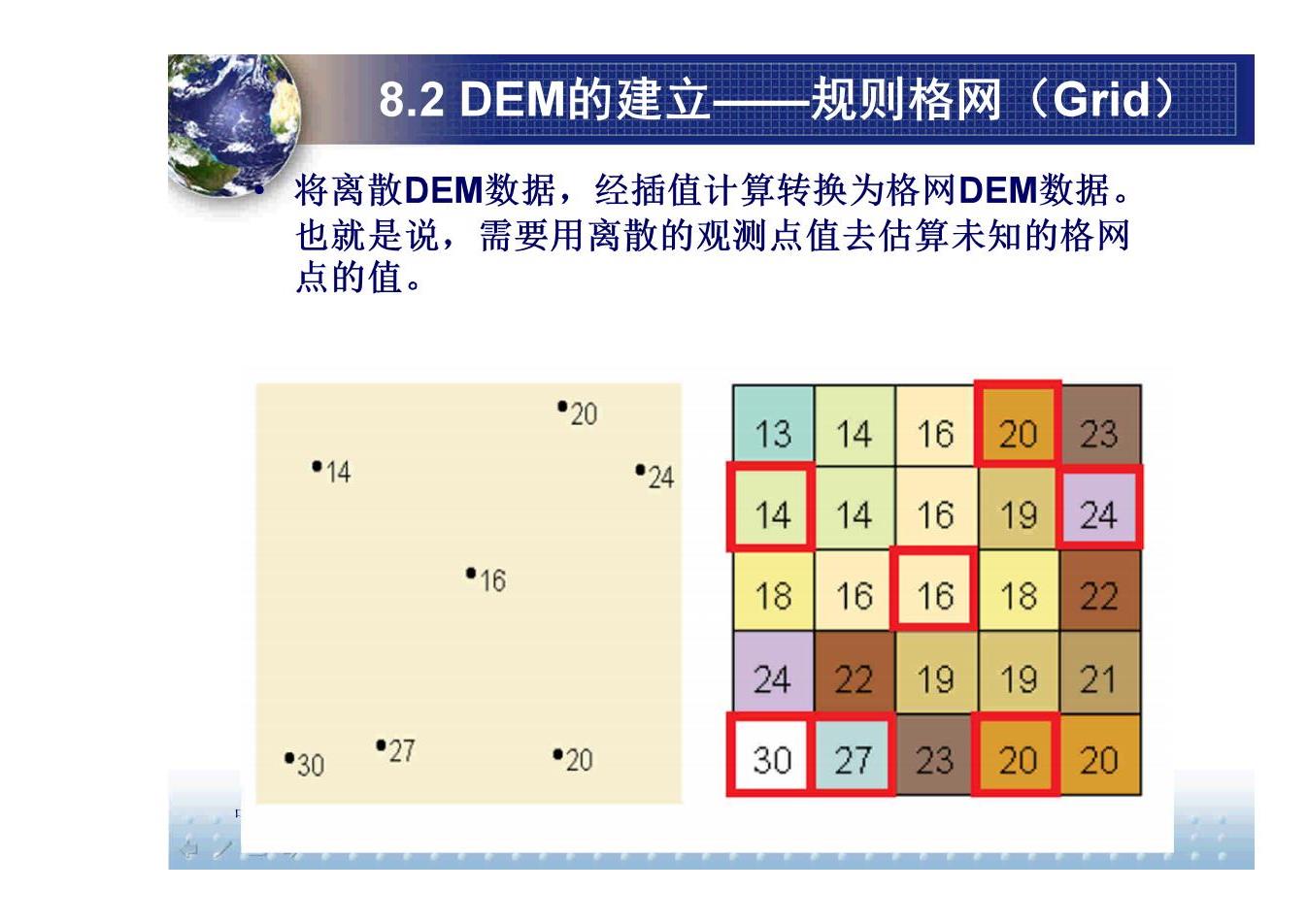

8.2DEM的建立 规则格网(Grid) 将离散DEM数据，经插值计算转换为格网DEM数据。 也就是说，需要用离散的观测点值去估算未知的格网 点的值。 20 13 14 16 20 23 。14 24 14 14 16 19 24 ·16 18 16 16 18 22 24 22 19 19 21 ●30 27 20 30 27 23 20 20

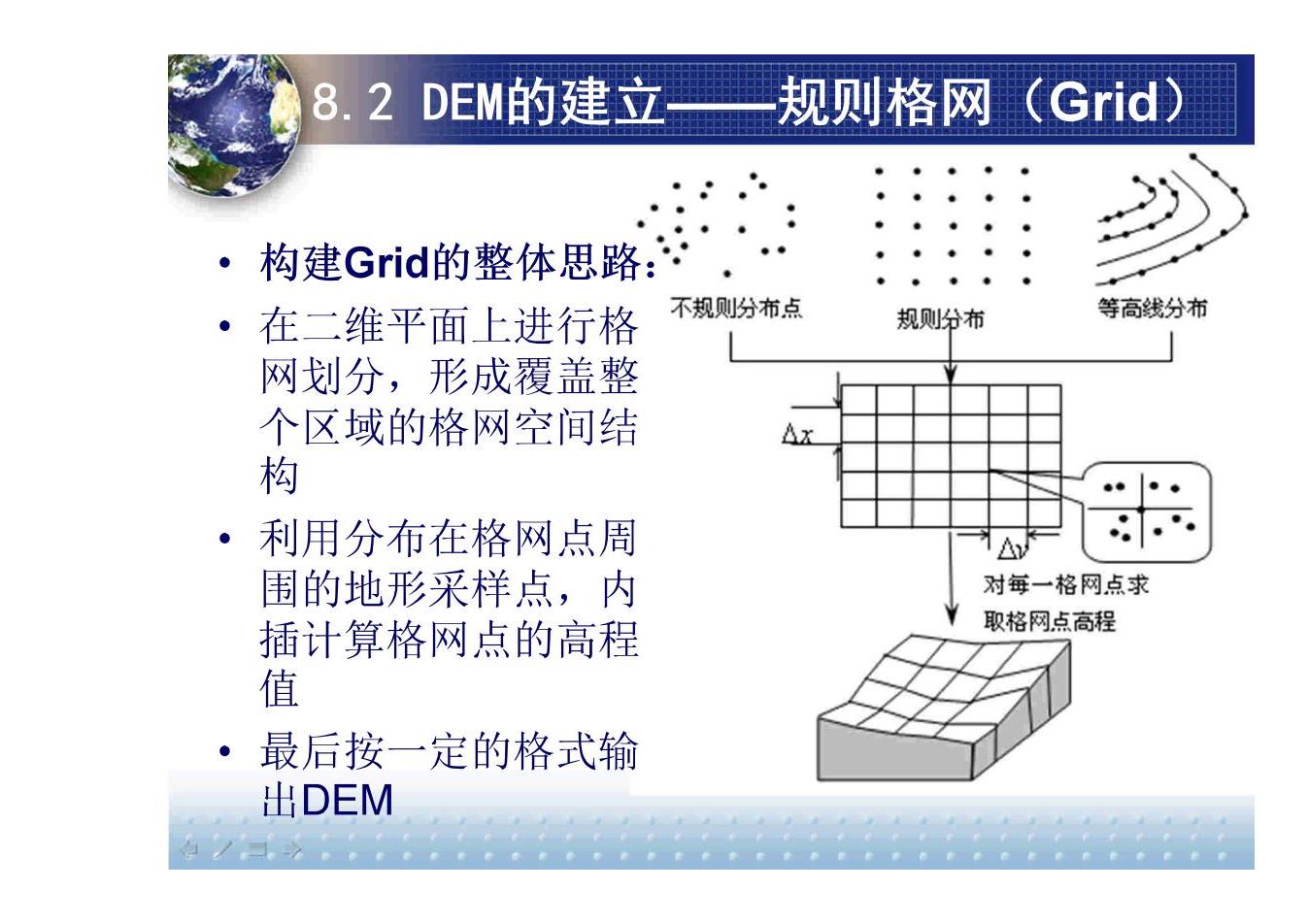

8.2DEM的建立 规则格网(Grid） ·构建Grid的整体思路： ·在二维平面上进行格 不规则分布点 规则分布 等高线分布 网划分，形成覆盖整 个区域的格网空间结 Ax 构 。 利用分布在格网点周 围的地形采样点，内 对每一格网点求 插计算格网点的高程 取格网点高程 值 最后按一定的格式输 出DEM

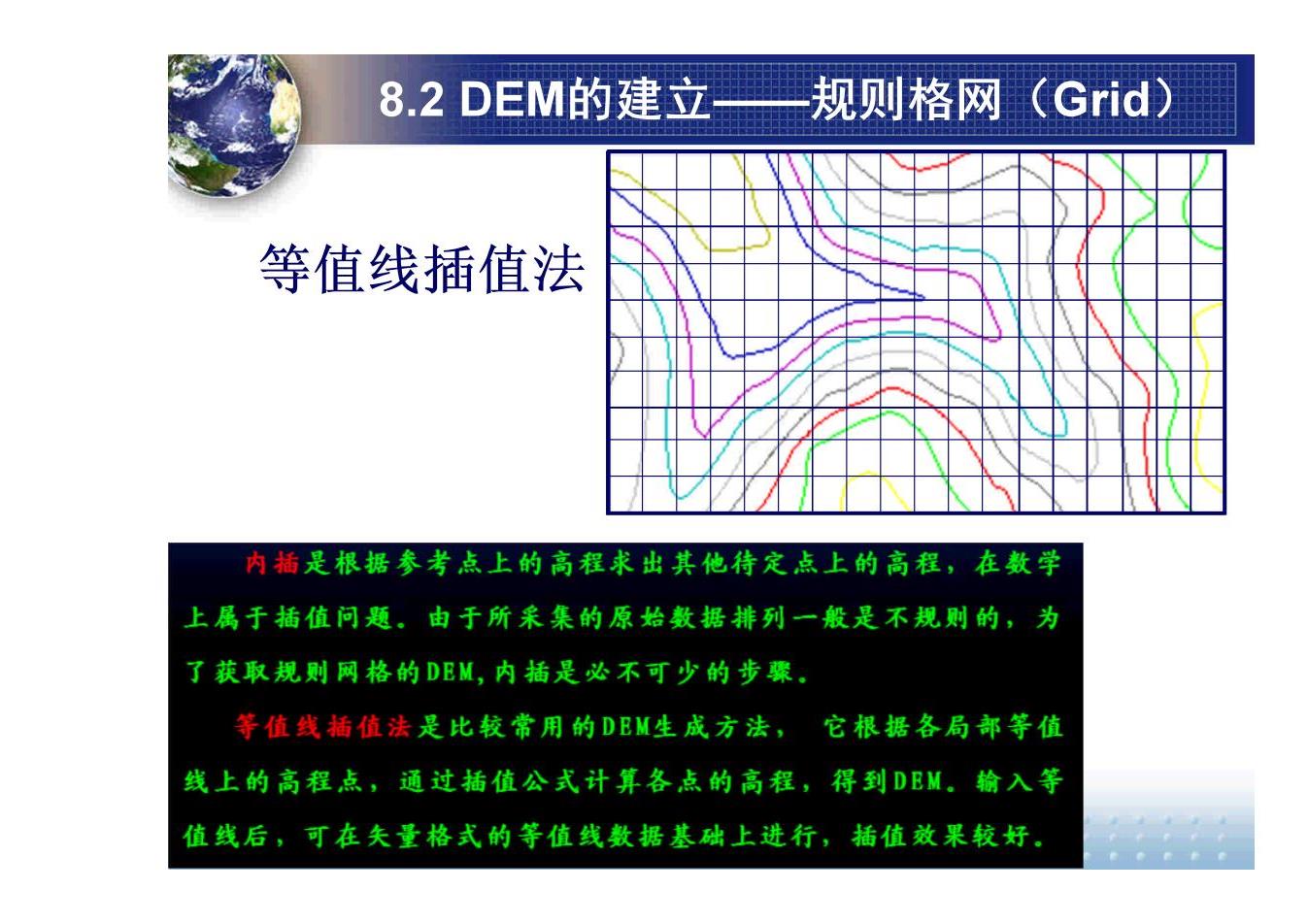

8.2DEM的建立_规则格网(Grid) 等值线插值法 内插是根据参考点上的高程求出其他待定点上的高程，在数学 上属于插值问题。由于所采集的原始数据排列一般是不规则的，为 了获取规则网格的DEM,内插是必不可少的步骤， 等值线插值法是比较常用的DEM生成方法，它根据各局部等值 线上的高程点，通过插值公式计算各点的高程，得到DEM。输入等 值线后，可在失量格式的等值线数据基础上进行，插值效果较好
