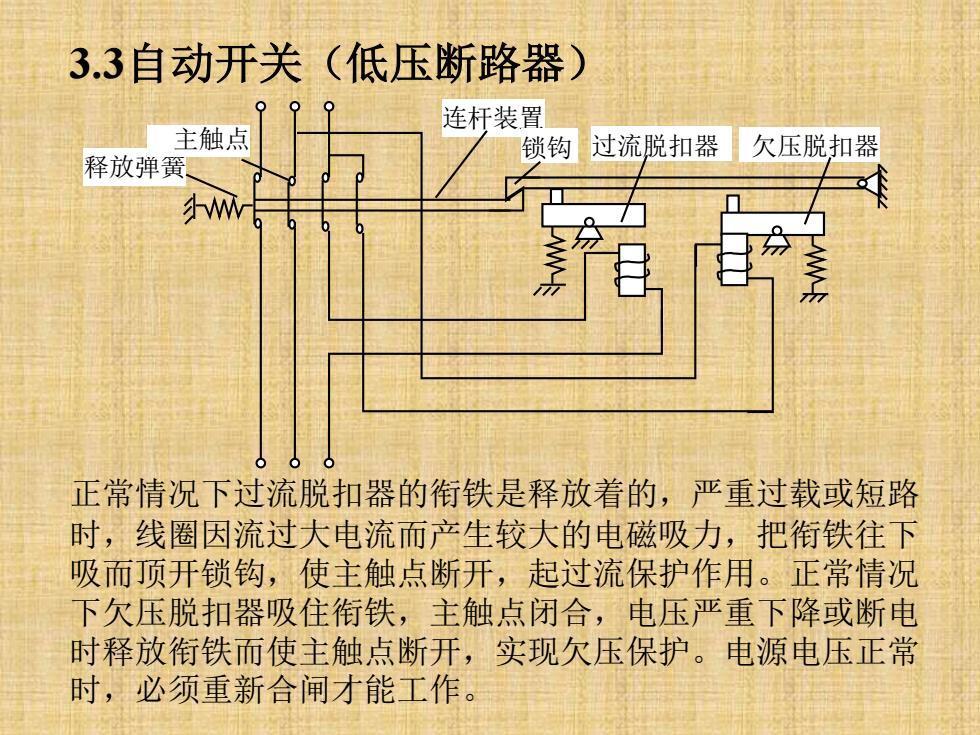

3.3自动开关（低压断路器) 连杆装置 主触点 锁钩 过流脱扣器 欠压脱扣器 释放弹 F 正常情况下过流脱扣器的衔铁是释放着的，严重过载或短路 时，线圈因流过大电流而产生较大的电磁吸力，把衔铁往下 吸而项开锁钩，使主触点断开，起过流保护作用。正常情况 下欠压脱扣器吸住衔铁，主触点闭合，电压严重下降或断电 时释放衔铁而使主触点断开，实现欠压保护。电源电压正常 时，必须重新合闸才能工作
3.3自动开关（低压断路器） 正常情况下过流脱扣器的衔铁是释放着的，严重过载或短路 时，线圈因流过大电流而产生较大的电磁吸力，把衔铁往下 吸而顶开锁钩，使主触点断开，起过流保护作用。正常情况 下欠压脱扣器吸住衔铁，主触点闭合，电压严重下降或断电 时释放衔铁而使主触点断开，实现欠压保护。电源电压正常 时，必须重新合闸才能工作。 释放弹簧 主触点 连杆装置 锁钩 过流脱扣器 欠压脱扣器

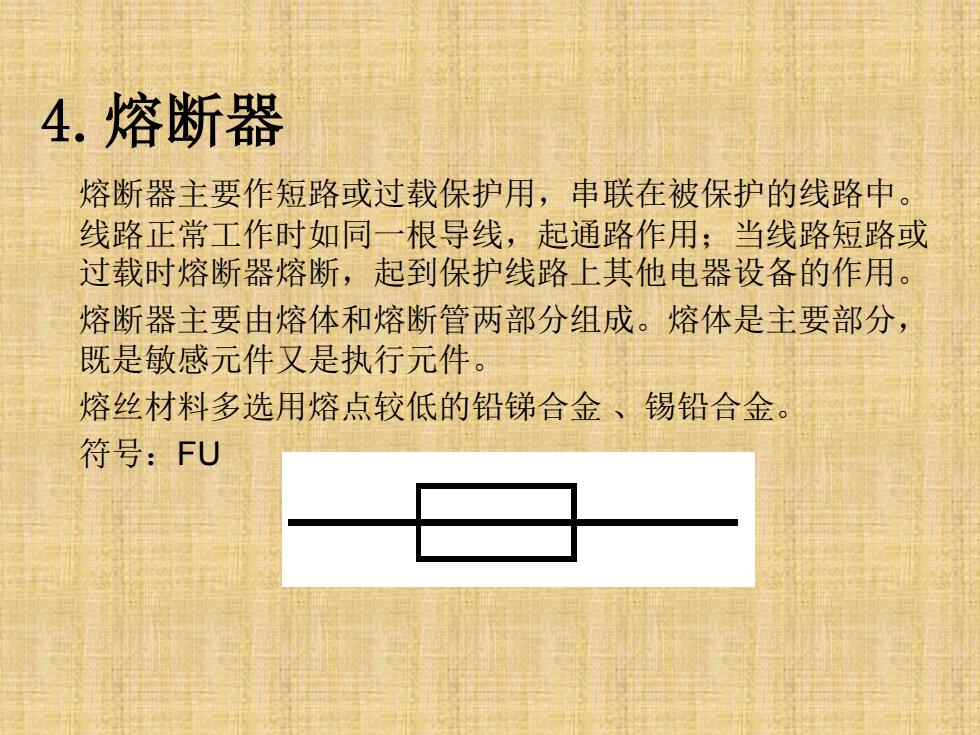

4.熔断器 熔断器主要作短路或过载保护用，串联在被保护的线路中。 线路正常工作时如同一根导线，起通路作用；当线路短路或 过载时熔断器熔断，起到保护线路上其他电器设备的作用。 熔断器主要由熔体和熔断管两部分组成。熔体是主要部分， 既是敏感元件又是执行元件。 熔丝材料多选用熔点较低的铅锑合金、锡铅合金。 符号：FU
4.熔断器 熔断器主要作短路或过载保护用，串联在被保护的线路中。 线路正常工作时如同一根导线，起通路作用；当线路短路或 过载时熔断器熔断，起到保护线路上其他电器设备的作用。 熔断器主要由熔体和熔断管两部分组成。熔体是主要部分， 既是敏感元件又是执行元件。 熔丝材料多选用熔点较低的铅锑合金 、锡铅合金。 符号：FU
4.1熔断器分类 按热惯性（发热时间常数）：无热惯性、大热惯性、小热惯 性。热惯性越小，熔化越快。 按熔体形状：丝状、片状、笼状（栅状） 按支架结构：螺旋塞式、管式。 >RL ov-aoA 4 熔断器外形图
4.1熔断器分类 按热惯性（发热时间常数）：无热惯性、大热惯性、小热惯 性。热惯性越小，熔化越快。 按熔体形状：丝状、片状、笼状（栅状） 按支架结构：螺旋塞式、管式。 熔断器外形图

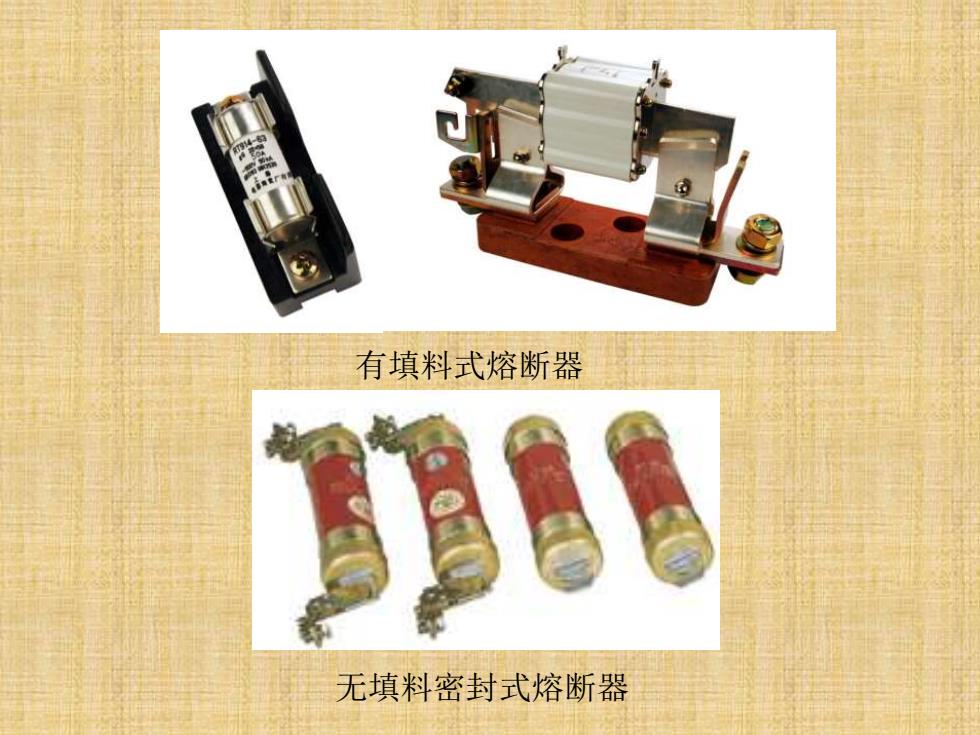

有填料式熔断器 无填料密封式熔断器
有填料式熔断器 无填料密封式熔断器
