9.2.22ASK调制系统 1.2ASK调制 2ASK调制方法有两种，如图9.3所示。一种 是通过乘法器让s(t)与载波cos相乘，这种方法是 直接法。另一种是键控法。键控法是由二进制数字 基带信号去控制开关电路。当出现“1”码时开关S 闭合，有载频c0s输出；当出现“0”码时，开关打 开，无高频载波cos输出。 2.2ASK解调 2ASK解调方法有相干解调和非相干解调两种
9.2.2 2ASK调制系统 1. 2ASK调制 2ASK调制方法有两种，如 图9.3 所示。一种 是通过乘法器让s(t)与载波cos相乘，这种方法是 直接法。另一种是键控法。键控法是由二进制数字 基带信号去控制开关电路。当出现“1”码时开关S 闭合，有载频cos输出；当出现“0”码时，开关打 开，无高频载波cos输出。 2. 2ASK解调 2ASK解调方法有相干解调和非相干解调两种
图9.32ASK信号产生方框图 开关 s() S2ASK(⑤C0S0et S2ASK(f) coso t s() (a)直接法 (b)键控法
图9.3 2ASK信号产生方框图 开关 s(t) cosc t s2ASK(t) cosc t s(t) s2ASK(t) (a)直接法 (b)键控法
9.3二进制频移键控(2FSK) 9.3.12FSK信号及其功率谱 9.3.22FSK调制和解调
9.3 二进制频移键控(2FSK) 9.3.1 2FSK信号及其功率谱 9.3.2 2FSK调制和解调
9.3.12FSK信号及其功率谱 2FSK信号是用二进制数字基带信号控制高 频载波频率产生已调信号，具体地说，当 2FSK信号频率为f时，代表基带信号“1”码， 2FSK信号频率为5时，代表基带信号“0”码。 其波形如图9.5所示

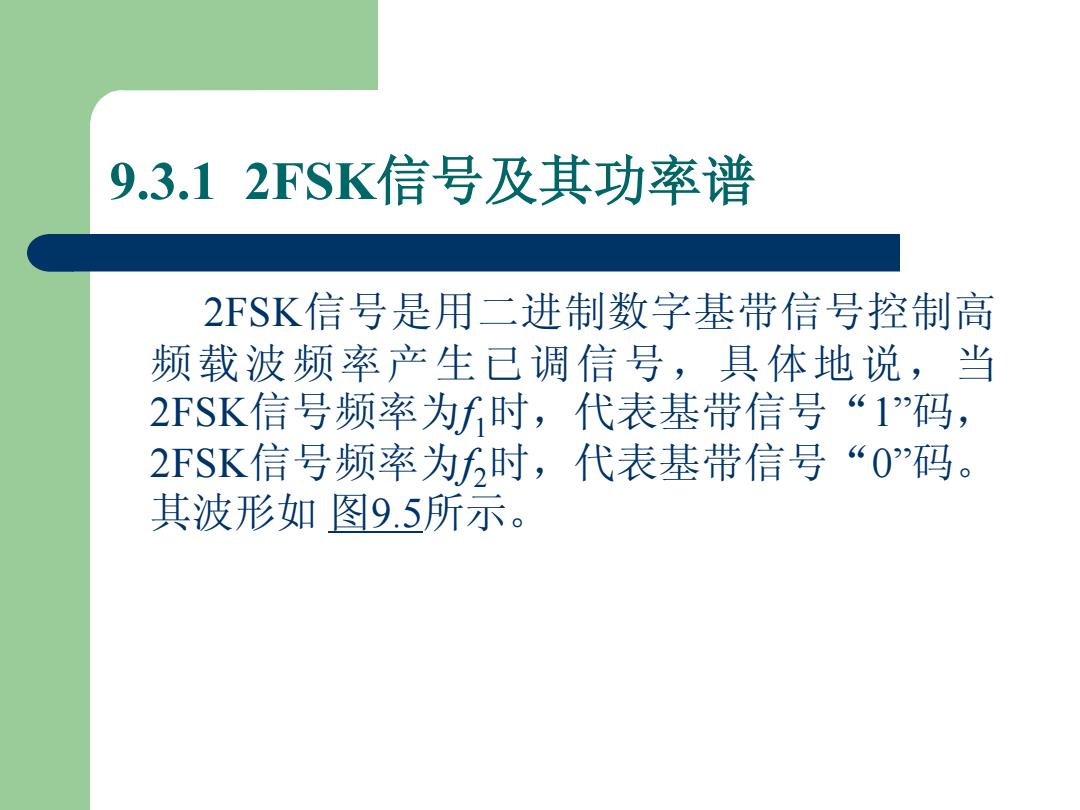

9.3.1 2FSK信号及其功率谱 2FSK信号是用二进制数字基带信号控制高 频载波频率产生已调信号，具体地说，当 2FSK信号频率为f1时，代表基带信号“1”码， 2FSK信号频率为f2时，代表基带信号“0”码。 其波形如 图9.5所示
图9.52FSK信号波形图 s(0) 2ASK1 个 2ASK2 2FS AAVA一
图9.5 2FSK信号波形图 2FS s(t) 2ASK1 2ASK2 t t t t
