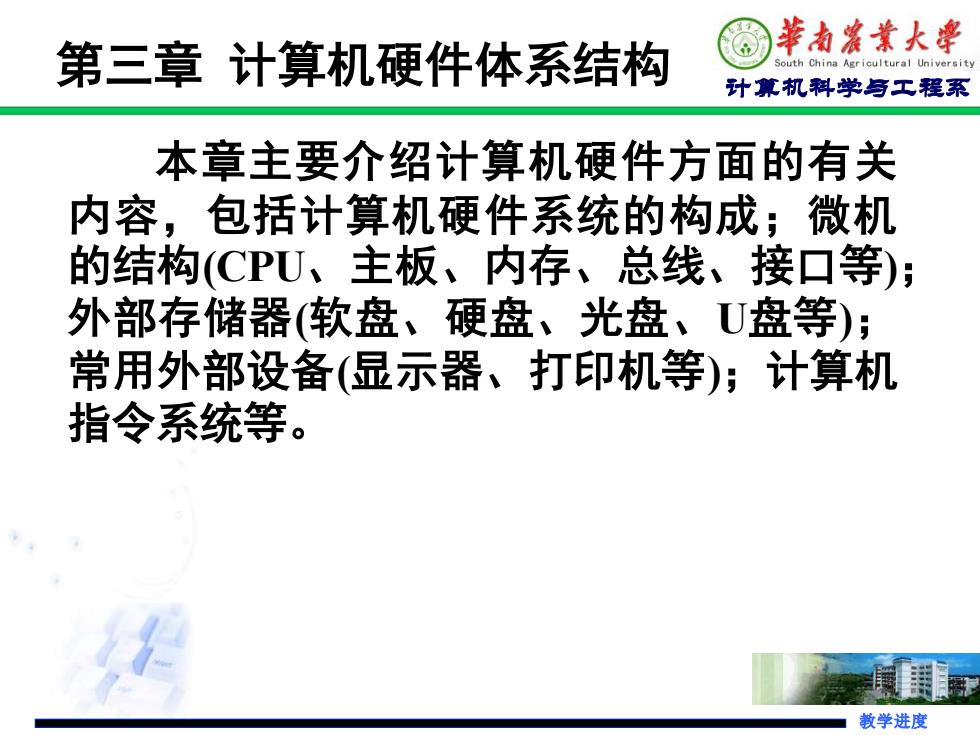

第三章计算机硬件体系结构 苹南濃蒙大业 ricultural Uniy 计算机科学与工程系 本章主要介绍计算机硬件方面的有关 内容，包括计算机硬件系统的构成；微机 的结构(CPU、主板、内存、总线、接口等)； 外部存储器（软盘、硬盘、光盘、U盘等）； 常用外部设备（显示器、打印机等）；计算机 指令系统等。 教学进度
教学进度 计算机科学与工程系 本章主要介绍计算机硬件方面的有关 内容，包括计算机硬件系统的构成；微机 的结构(CPU、主板、内存、总线、接口等)； 外部存储器(软盘、硬盘、光盘、U盘等)； 常用外部设备(显示器、打印机等)；计算机 指令系统等。 第三章 计算机硬件体系结构
苹南激素大睾 3.1计算机系统的构成 outh China Agricultural University 计算机科学与工程系 一个完整的计算机系统是由硬件和软件组成。 硬件是由运算器、控制器、存储器、输入设备、 输出设备五部分组成。其中： 中央处理器（简称CPU)=运算器+控制器 主机=中央处理器+主存储器 软件是指各类程序和数据，包括计算机本身运 行所需要的系统软件和用户完成任务所需要的应用 软件。 教学进度
教学进度 3.1 计算机系统的构成 计算机科学与工程系 一个完整的计算机系统是由硬件和软件组成。 硬件是由运算器、控制器、存储器、输入设备、 输出设备五部分组成。其中： 中央处理器(简称CPU)=运算器+控制器 主机=中央处理器+主存储器 软件是指各类程序和数据，包括计算机本身运 行所需要的系统软件和用户完成任务所需要的应用 软件

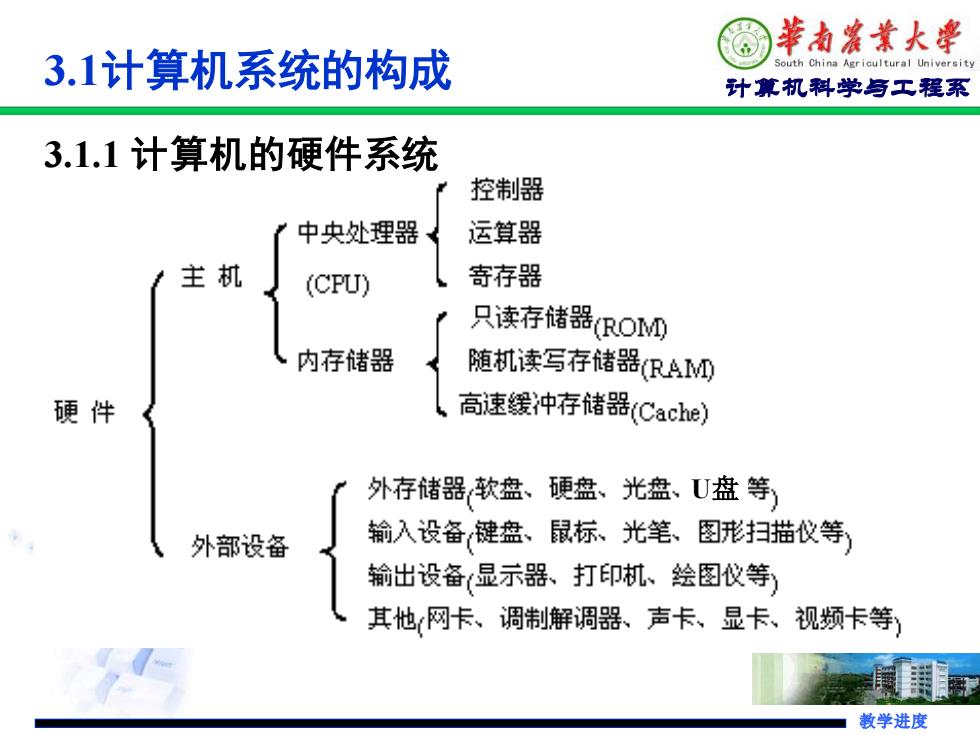

圈苹南灌素大￥ 3.1计算机系统的构成 China icultural University 计算机科学与工程系 3.1.1计算机的硬件系统 控制器 中央处理器 运算器 主机 (CPU) 寄存器 只读存储器(ROM 内存储器 随机读写存储器(RAM 硬件 高速缓冲存储器(Cache) 外存储器软盘、硬盘、光盘、U盘等， 外部设备 输入设备键盘、鼠标、光笔、图形扫描仪等， 输出设备显示器、打印机、绘图仪等 其他网卡、调制解调器、声卡、显卡、视频卡等， 教学进度
教学进度 3.1计算机系统的构成 计算机科学与工程系 U盘 3.1.1 计算机的硬件系统

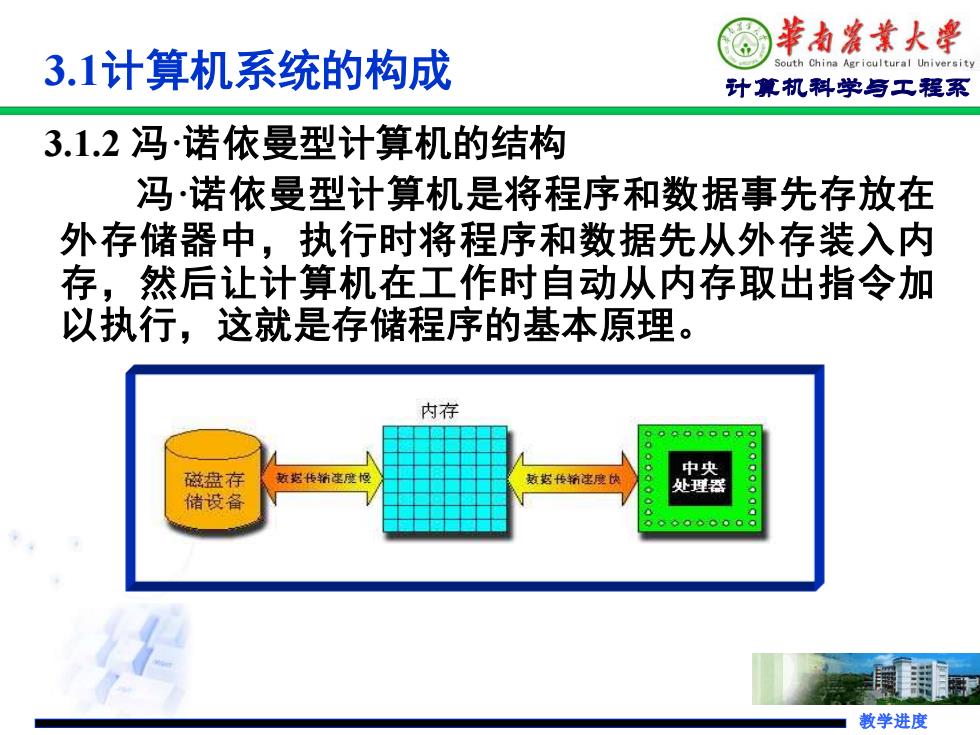

苹南袭素大￥ 3.1计算机系统的构成 uth China Agricultural University 计算机科学与工程系 3.1.2冯诺依曼型计算机的结构 冯·诺依曼型计算机是将程序和数据事先存放在 外存储器中，执行时将程序和数据先从外存装入内 存，然后让计算机在工作时自动从内存取出指令加 以执行，这就是存储程序的基本原理。 内存 中央 磁盘存 驾传输速度鸠 類驾传输速度肉 处理器 储设备 教学进度
教学进度 3.1计算机系统的构成 计算机科学与工程系 冯·诺依曼型计算机是将程序和数据事先存放在 外存储器中，执行时将程序和数据先从外存装入内 存，然后让计算机在工作时自动从内存取出指令加 以执行，这就是存储程序的基本原理。 3.1.2 冯·诺依曼型计算机的结构

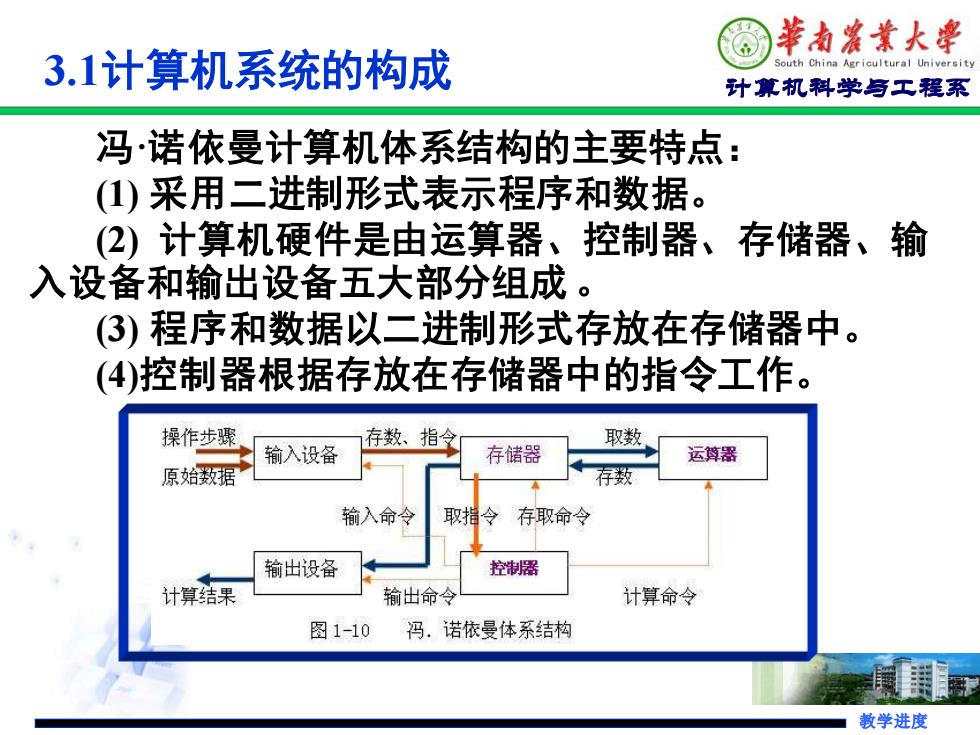

圈羊南灌素大半 3.1计算机系统的构成 China icultural University 计算机科学与工程系 冯·诺依曼计算机体系结构的主要特点： ()采用二进制形式表示程序和数据。 (2)计算机硬件是由运算器、控制器、存储器、输 入设备和输出设备五大部分组成。 3)程序和数据以二进制形式存放在存储器中。 (4)控制器根据存放在存储器中的指令工作。 操作步骤 存数、指令 取数 输入设备 存储器 运算器 原始数据 存数 输入命令 取指 存取命令 输出设备 控制活 计算结果 输出命令 计算命令 图1-10 冯.诺依曼体系结构 教学进度
教学进度 3.1计算机系统的构成 计算机科学与工程系 冯·诺依曼计算机体系结构的主要特点： (1) 采用二进制形式表示程序和数据。 (2) 计算机硬件是由运算器、控制器、存储器、输 入设备和输出设备五大部分组成 。 (3) 程序和数据以二进制形式存放在存储器中。 (4)控制器根据存放在存储器中的指令工作
