8.2PLA器件 虽然PLA的与门阵列及或门阵列均是可编程 的，其灵活性较大，但也带来编程困难、价格 较高的问题。因此，在市场上没有得到广泛地 应用。 ⊙西长邹重学院
虽然PLA的与门阵列及或门阵列均是可编程 的，其灵活性较大，但也带来编程困难、价格 较高的问题。因此，在市场上没有得到广泛地 应用。 8.2 PLA器件

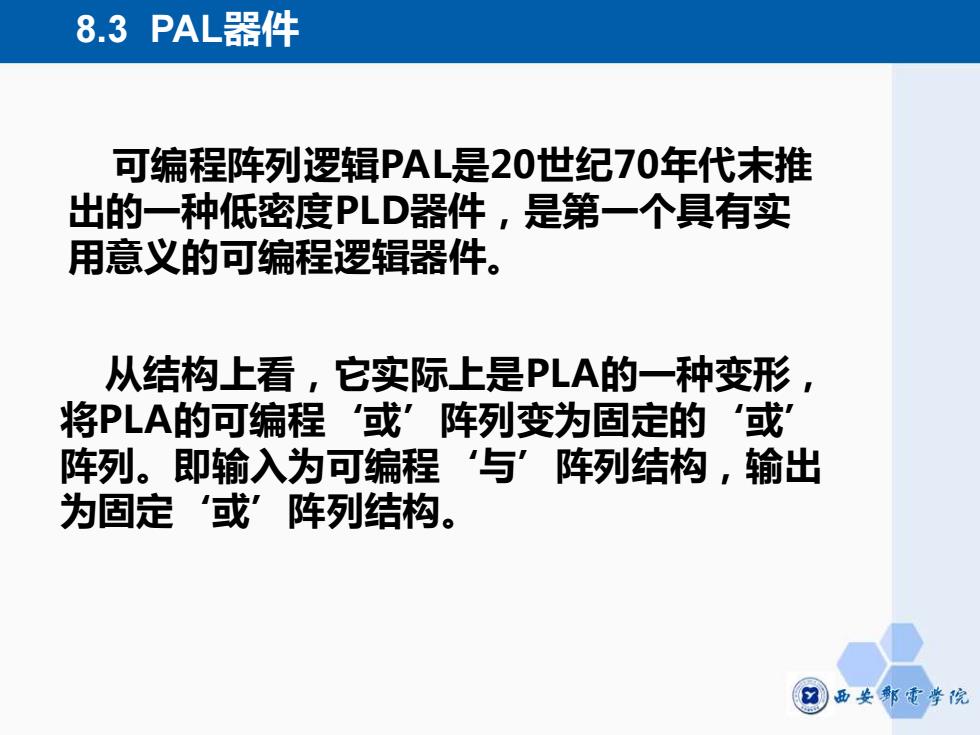

8.3PAL器件 可编程阵列逻辑PAL是20世纪70年代末推 出的一种低密度PLD器件，是第一个具有实 用意义的可编程逻辑器件。 从结构上看，它实际上是PLA的一种变形， 将PLA的可编程或'阵列变为固定的或 阵列。即输入为可编程与'阵列结构，输出 为固定或阵列结构
可编程阵列逻辑PAL是20世纪70年代末推 出的一种低密度PLD器件，是第一个具有实 用意义的可编程逻辑器件。 8.3 PAL器件 从结构上看，它实际上是PLA的一种变形， 将PLA的可编程‘或’阵列变为固定的‘或’ 阵列。即输入为可编程‘与’阵列结构，输出 为固定‘或’阵列结构
8.3PAL器件 一种未编程的PAL阵列图： 固定的 可编程 或阵列 连接点 固定 连接点 可编程的与阵列 Do Di Do 用PAL器件实现逻辑函数时，在每个与或函数中，乘积项 的个数不能超过或”阵列所固定的数目
一种未编程的PAL阵列图 ： 可编程 连接点 固定 连接点 用PAL器件实现逻辑函数时，在每个与或函数中，乘积项 的个数不能超过‘或’阵列所固定的数目 。 8.3 PAL器件
8.3PAL器件 为了扩展电路的功能并增加使用的灵活性 PAL在与或阵列的基础上，增加了多种输出及反 馈电路，构成了各种型号的PAL器件。 根据PAL器件的输出结构和反馈电路的不同 可将它们大致分成专用输出结构、可编程输入 /输出结构、寄存器输出结构、异或输出结构等 几种类型。 2)西娄郭花学
为了扩展电路的功能并增加使用的灵活性， PAL在与或阵列的基础上，增加了多种输出及反 馈电路，构成了各种型号的PAL器件。 根据PAL器件的输出结构和反馈电路的不同 ，可将它们大致分成专用输出结构、可编程输入 /输出结构、寄存器输出结构、异或输出结构等 几种类型。 8.3 PAL器件
8.3 PAL器件 专用输出结构： 下图所示电路属于专用输出，它的输出端是与 或门： ⊙西安邹重举院
专用输出结构： 下图所示电路属于专用输出，它的输出端是与 或门： 8.3 PAL器件
