■■■■■ 西安邮电学院“校级优秀课程” 数字电路与逻辑设计 第七章半导体存储器 西失郭重擎院
数字电路与逻辑设计 第七章 半导体存储器 西安邮电学院“校级优秀课程
第七章半导体存储器 目的与要求： 1、熟悉存储器的一般结构和工作原理。 2、理解各类RAM的存储原理、读写原理及时序。 3、掌握存储单元、字、位、地址、等基本概念以及 存储容量扩展的一般方法。 4、熟悉存储器设计逻辑电路的原理和方法。 重点与难点： 1、存储器的分类及容量的计算。 2、各类RAM的读写及时序分析 3、用ROM设计组合逻辑电路的方法
第七章 半导体存储器 目的与要求： 1、熟悉存储器的一般结构和工作原理。 2、理解各类RAM的存储原理、读写原理及时序。 3、掌握存储单元、字、位、地址、等基本概念以及 存储容量扩展的一般方法。 4、熟悉存储器设计逻辑电路的原理和方法。 重点与难点： 1、存储器的分类及容量的计算。 2、各类RAM的读写及时序分析 3、用ROM设计组合逻辑电路的方法

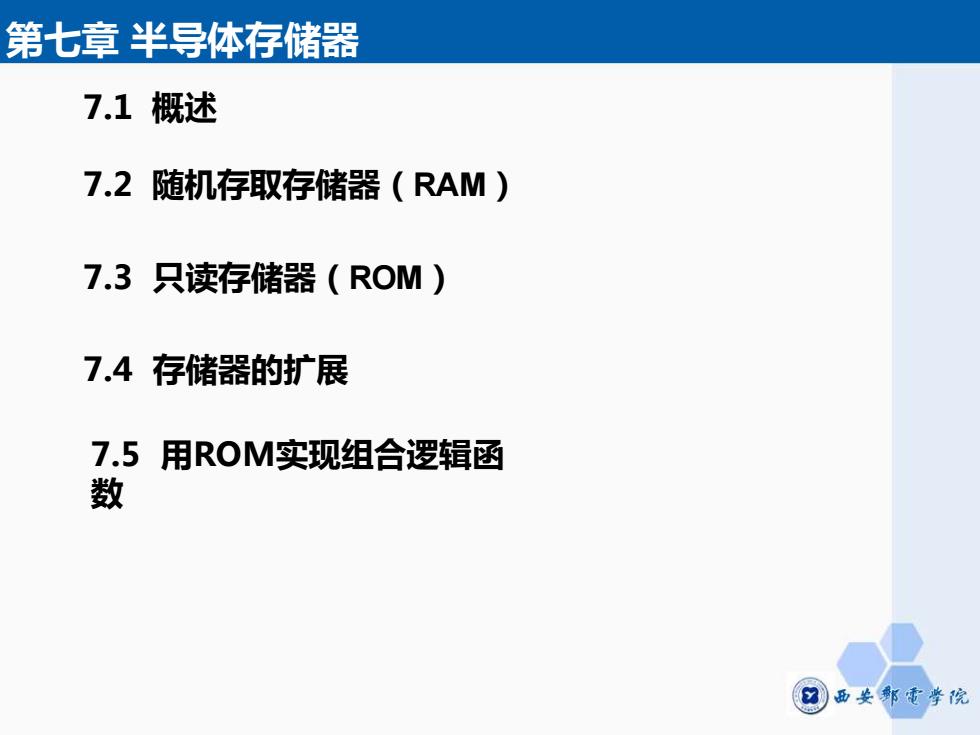

第七章半导体存储器 7.1概述 7.2随机存取存储器(RAM) 7.3只读存储器(ROM) 7.4存储器的扩展 7.5用ROM实现组合逻辑函 数 ⊙西娄郭重学院
第七章 半导体存储器 7.1 概述 7.2 随机存取存储器（RAM） 7.3 只读存储器（ROM） 7.4 存储器的扩展 7.5 用ROM实现组合逻辑函 数

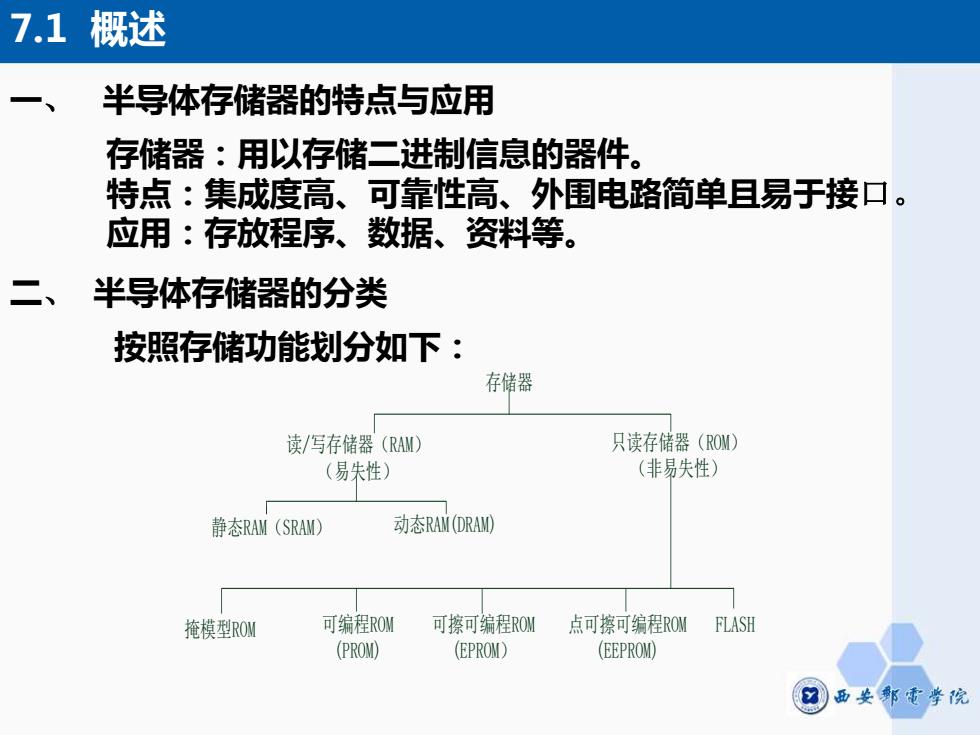

7.1 概述 半导体存储器的特点与应用 存储器：用以存储二进制信息的器件。 特点：集成度高、可靠性高、外围电路简单且易于接口。 应用：存放程序、数据、资料等。 二、 半导体存储器的分类 按照存储功能划分如下： 存储器 读/写存储器(RA) 只读存储器(ROM) (易朱性) (非易失性) 静态RAM(SRAM) 动态RAM(DRAD 掩模型ROW 可编程RON 可擦可编程ROW 点可擦可编程ROW FLASH (PROM) (EPROM) (EEPROM)
7.1 概述 一、 半导体存储器的特点与应用 二、 半导体存储器的分类 存储器：用以存储二进制信息的器件。 特点：集成度高、可靠性高、外围电路简单且易于接口。 应用：存放程序、数据、资料等。 按照存储功能划分如下： 存储器 读/写存储器（RAM） （易失性） 只读存储器（ROM） （非易失性） 静态RAM（SRAM） 动态RAM(DRAM) 掩模型ROM 可编程ROM (PROM) 可擦可编程ROM (EPROM） 点可擦可编程ROM (EEPROM) FLASH
7.1概述 三、半导体存储器的主要技术指标 1.存储容量： 存储器所能存放信息的多少，存储容量越大则存储的信息 越多，系统的功能越强。 用位(bt)表示存储器容量，位数即存储器所需要的单元数。 用字节(byte)或者字节的倍数，表示存储容量。 2读写参数： 存储器的读写参数是存储器最重要的参数之一，只有按 照严格的时序对存储器进行读写，才能保证存储器的工 作正确。 写入时间：从提出写请求到最终把数据写入到存储器 之间的时间间隔： 读出时间：从提出读请求到数据在输出端上数据有效 之间的时间间隔；
7.1 概述 三、 半导体存储器的主要技术指标 1.存储容量： 存储器所能存放信息的多少，存储容量越大则存储的信息 越多，系统的功能越强。 用位(bit)表示存储器容量，位数即存储器所需要的单元数。 用字节(byte)或者字节的倍数 ，表示存储容量。 2 读写参数： 存储器的读写参数是存储器最重要的参数之一，只有按 照严格的时序对存储器进行读写，才能保证存储器的工 作正确。 写入时间：从提出写请求到最终把数据写入到存储器 之间的时间间隔； 读出时间：从提出读请求到数据在输出端上数据有效 之间的时间间隔；
