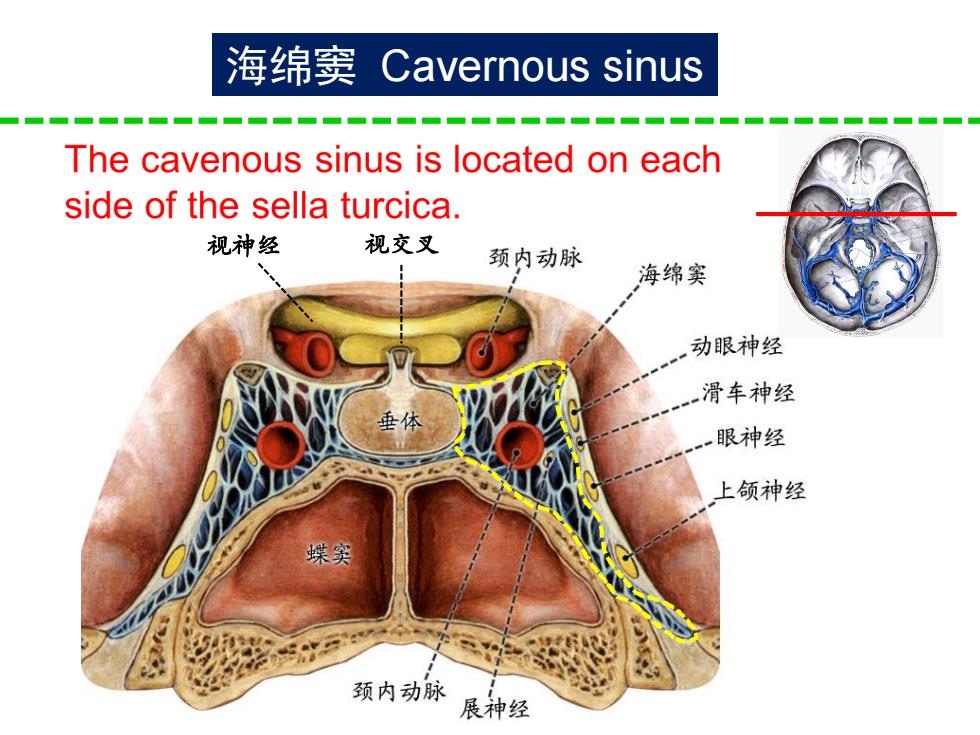

海绵窦 Cavernous sinus The cavenous sinus is located on each side of the sella turcica. 视神经 视交叉 颈内动脉 海绵窦 ,动眼神经 滑车神经 眼神经 上颌神经 蝶实 颈内动脉 展神经
视神经 视交叉 海绵窦 Cavernous sinus

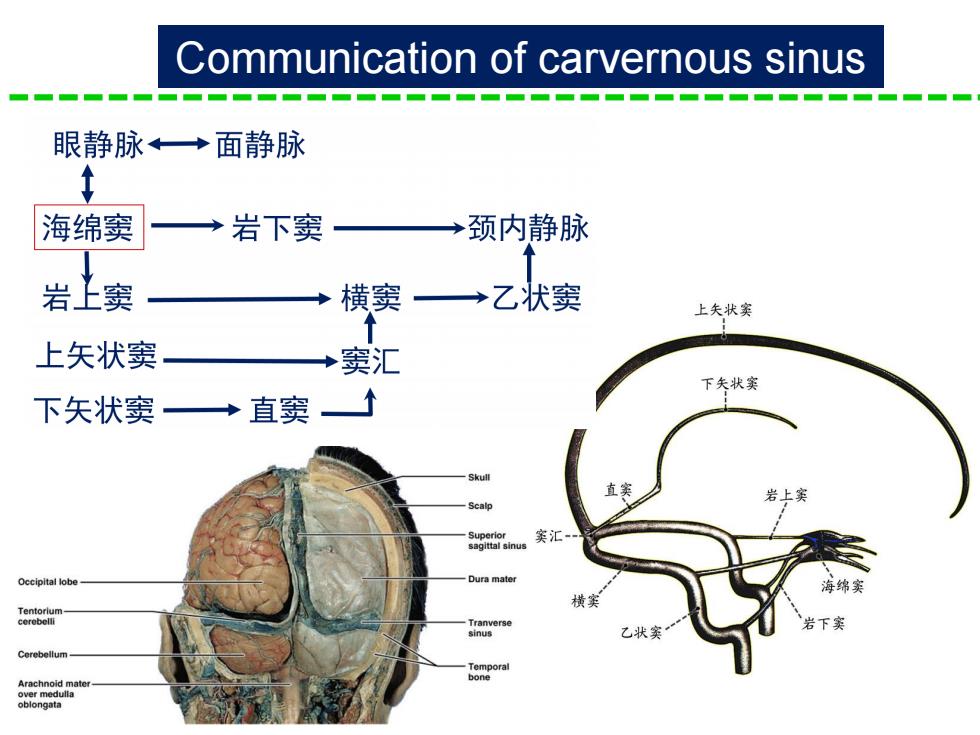

Communication of carvernous sinus 眼静脉←→面静脉 海绵窦 岩下窦 →颈内静脉 岩上窦 横窦→乙状窦 上失状窦 上矢状窦 →窦汇 下失状窦 下矢状窦 →直窦 Skull 窦汇 Occipital lobe Dura mate Tranverse sinus 乙状窦 Cerebellum
Communication of carvernous sinus

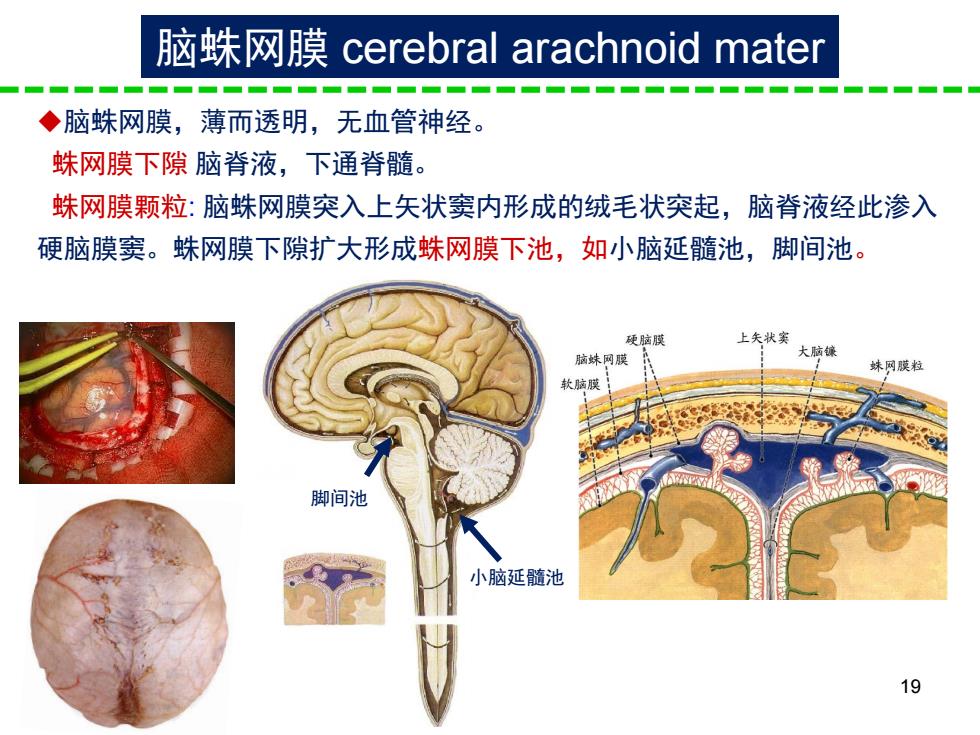

脑蛛网膜cerebral arachnoid mater ◆脑蛛网膜，薄而透明，无血管神经。 蛛网膜下隙脑脊液，下通脊髓。 蛛网膜颗粒：脑蛛网膜突入上矢状窦内形成的绒毛状突起，脑脊液经此渗入 硬脑膜窦。蛛网膜下隙扩大形成蛛网膜下池，如小脑延髓池，脚间池。 硬脑膜 上矢状窦 大脑镰 脑蛛网膜 蛛网膜粒 软脑膜 脚间池 小脑延髓池 19
19 脑蛛网膜 cerebral arachnoid mater ◆脑蛛网膜，薄而透明，无血管神经。 蛛网膜下隙 脑脊液，下通脊髓。 蛛网膜颗粒: 脑蛛网膜突入上矢状窦内形成的绒毛状突起，脑脊液经此渗入 硬脑膜窦。蛛网膜下隙扩大形成蛛网膜下池，如小脑延髓池，脚间池。 小脑延髓池 脚间池

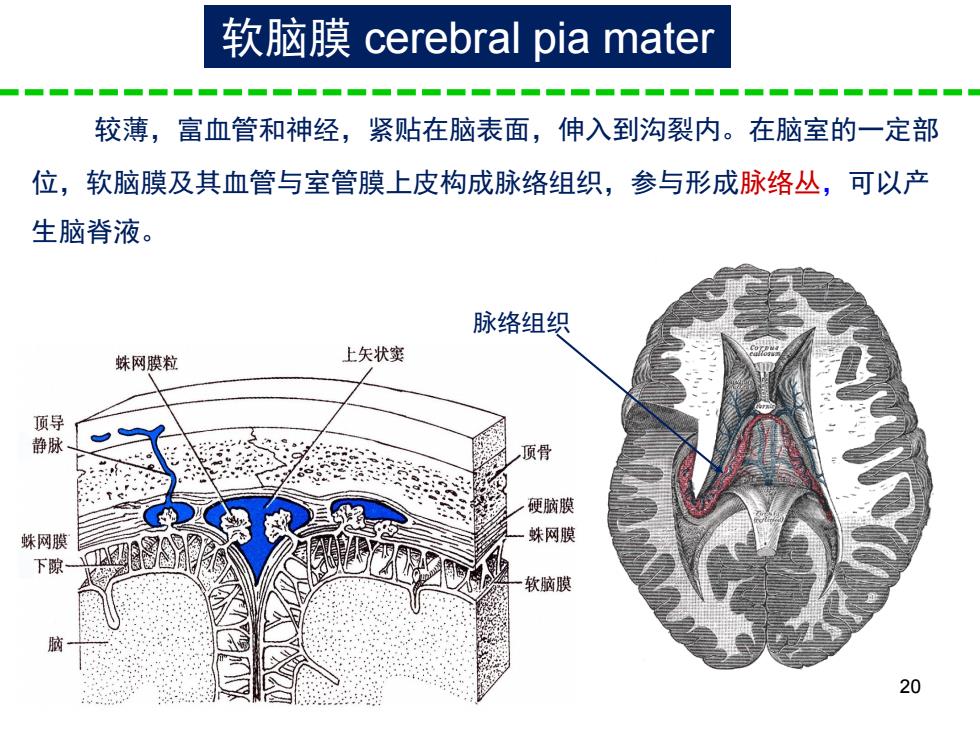

软脑膜cerebral pia mater 较薄，富血管和神经，紧贴在脑表面，伸入到沟裂内。在脑室的一定部 位，软脑膜及其血管与室管膜上皮构成脉络组织，参与形成脉络丛，可以产 生脑脊液。 脉络组织 蛛网膜粒 上矢状窦 顶导 静脉 顶骨 硬脑膜 蛛网膜 蛛网膜 下隙 软脑膜 20
20 较薄，富血管和神经，紧贴在脑表面，伸入到沟裂内。在脑室的一定部 位，软脑膜及其血管与室管膜上皮构成脉络组织，参与形成脉络丛，可以产 生脑脊液。 脉络组织 软脑膜 cerebral pia mater

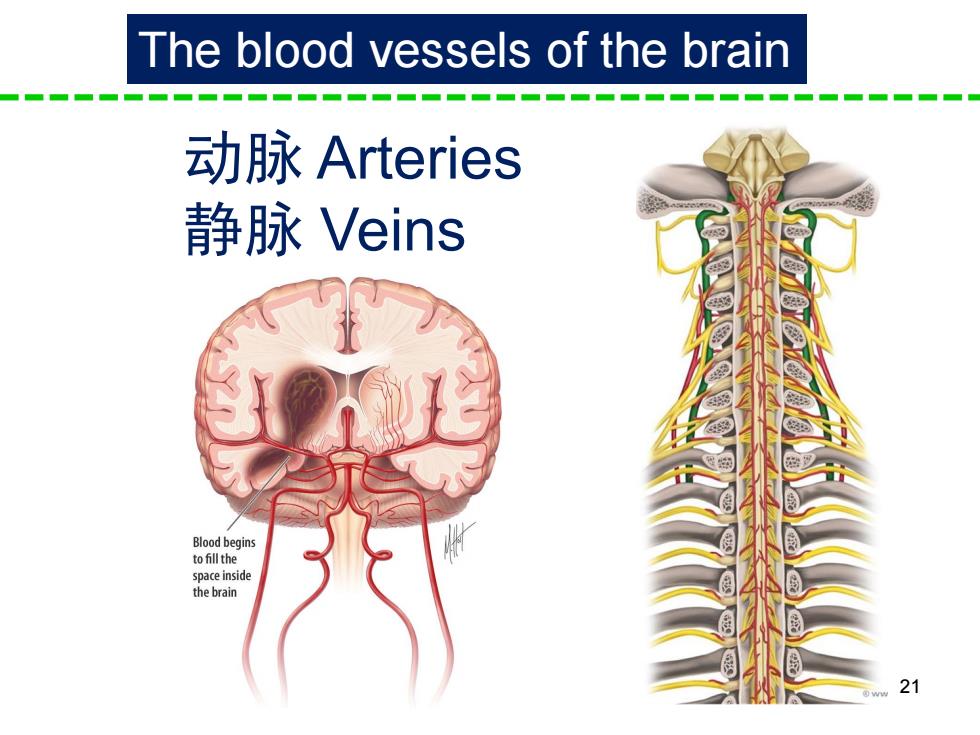

The blood vessels of the brain 动脉Arteries 静脉Veins Blood begins to fill the space inside the brain
21 The blood vessels of the brain 动脉 Arteries 静脉 Veins
