01 模型建立—水量分配 Modeling 计算水厂供水量（采用2020年8月16日-22日在线监测数据）： 奉贤区水厂供水情况 出水管 平均压力 平均流量 日供水量 日总供水量 直径 (mH20 (m3/h (万m/d) (万m3/d) 1#出水管 DN1000 30.07 844.50 水 水厂 5.4 2#出水管 DN800 29.87 1416.07 三水厂 1#出水管 DN1000 29.05 1771.37 二水厂 8.4 2#出水管 DN1000 29.05 1738.83 33.0 1#出水管DN1000 32.84 2080.21 三水厂 2#出水管DN1000 32.98 1950.32 19.2 水厂供水范围 3#出水管DN1400 33.02 3979.46
Modeling 01 模型建立——水量分配 出水管 直径 平均压力 （mH2O） 平均流量 （m³/h） 日供水量 （万m³/d） 日总供水量 （万m³/d） 一水厂 1#出水管 DN1000 30.07 844.50 5.4 33.0 2#出水管 DN800 29.87 1416.07 二水厂 1#出水管 DN1000 29.05 1771.37 8.4 2#出水管 DN1000 29.05 1738.83 三水厂 1#出水管 DN1000 32.84 2080.21 2#出水管 DN1000 32.98 1950.32 19.2 3#出水管 DN1400 33.02 3979.46 奉贤区水厂供水情况 水厂供水范围 计算水厂供水量（采用2020年8月16日-22日在线监测数据）： 三水厂 一水厂 二水厂

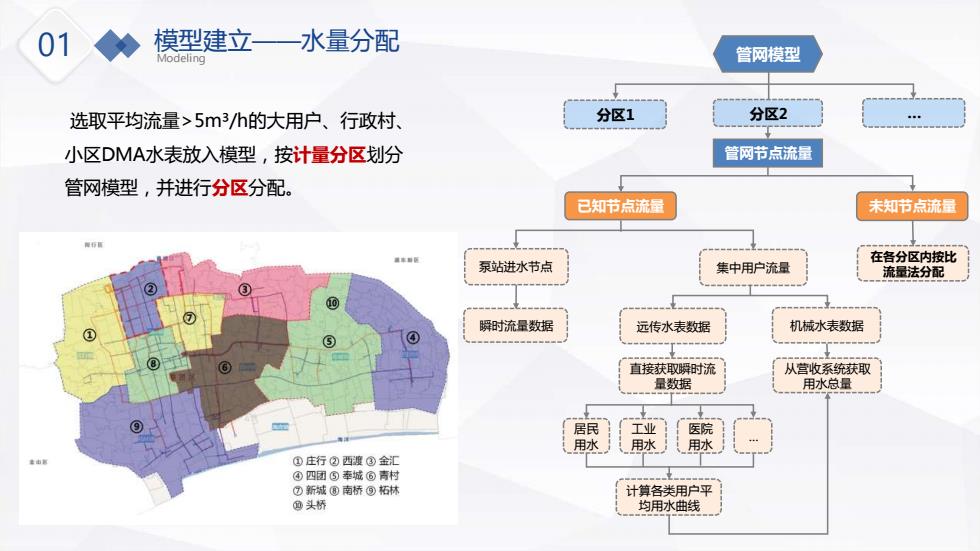

01 模型建立—一水量分配 Modeling 管网模型 选取平均流量>5m/h的大用户、行政村、 分区1 分区2 小区DMA水表放入模型，按计量分区划分 管网节点流量 管网模型，并进行分区分配。 已知节点流漏 未知节点流量 每非面 泵站进水节点 在各分区内按比 集中用户流量 流量法分配 瞬时流量数据 远传水表数据 机械水表数据 5 直接获取瞬时流 从营收系统获取 量数据 用水总量 居民 工业 医院 用水 用水 用水 ①庄行②西渡③金汇 ④四团⑤奉城⑥青村 ⑦新城©南桥⑨柘林 计算各类用户平 @头桥 均用水曲线
选取平均流量>5m³/h的大用户、行政村、 小区DMA水表放入模型，按计量分区划分 管网模型，并进行分区分配。 管网节点流量 已知节点流量 未知节点流量 集中用户流量 远传水表数据 机械水表数据 直接获取瞬时流 量数据 居民 用水 计算各类用户平 均用水曲线 工业 用水 医院 用水 … 从营收系统获取 用水总量 在各分区内按比 泵站进水节点 流量法分配 瞬时流量数据 分区1 分区2 … 01 模型建立 Modeling ——水量分配 管网模型
01 数据处理—水量分配 Data handling 集中水量：计算大用户用水量（采用2020年8月16日-22日瞬时数据，无瞬时数据的大用户采用8月份抄账水量换算） 集中流量统计 水量510 水量>10 合计 合计水量 集中流量总量： (m3/h) 10432.20m3/h=25.04万m3/d 远传 61 65 126 大用户 1998.5 水厂总供水量： 抄账 19 5 24 13780.77m3/h=33.07万m3/d 远传 88 74 162 DMA 3005.7 抄账 62 28 90 远传 33 29 62 大用户总量/总供水量：约76% 行政村 1513.9 抄账 22 18 40 计算大用户水量/总供水量：约51% 南汇 抄账 1 1 36.1 计算大用户/大用户总量：约67% 临港 抄账 1 1 458 合计 506 7012.2 沿线分配流量=各片区总水量-集中流量
集中水量：计算大用户用水量（采用2020年8月16日-22日瞬时数据，无瞬时数据的大用户采用8月份抄账水量换算） 水量5-10 水量>10 合计 合计水量 （m³/h） 大用户 远传 61 65 126 1998.5 抄账 19 5 24 DMA 远传 88 74 162 3005.7 抄账 62 28 90 行政村 远传 33 29 62 1513.9 抄账 22 18 40 南汇 抄账 1 1 36.1 临港 抄账 1 1 458 合计 506 7012.2 集中流量统计 大用户总量/总供水量：约76% 计算大用户水量/总供水量：约 51% 计算大用户/大用户总量：约67% 集中流量总量： 10432.20 m³/h = 25.04万m³/d 水厂总供水量： 13780.77m³/h = 33.07万m³/d Data handling 01 数据处理——水量分配 沿线分配流量=各片区总水量-集中流量

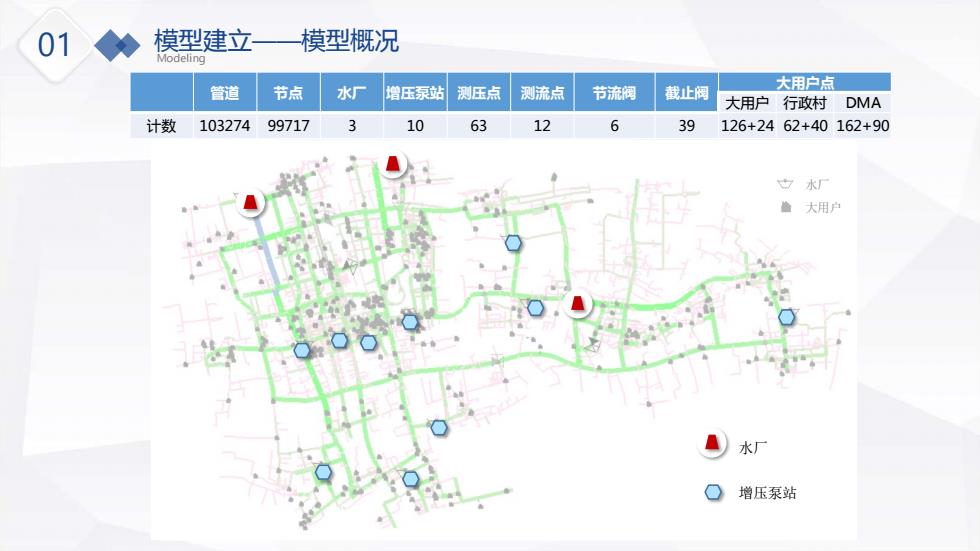

01 模型建立 模型概况 Modeling 管道 节点 水厂 增压泵站 大用户点 测压点 测流点 节流阀 截止阀 大用户行政村DMA 计数 10327499717 3 10 63 12 6 39 126+2462+40162+90 女水厂 鱼大用户 水厂 增压泵站
管道 节点 水厂 增压泵站 测压点 测流点 节流阀 截止阀 大用户点 大用户 行政村 DMA 计数 103274 99717 3 10 63 12 6 39 126+24 62+40 162+90 水厂 大用户 01 水厂 增压泵站 Modeling 模型建立——模型概况
