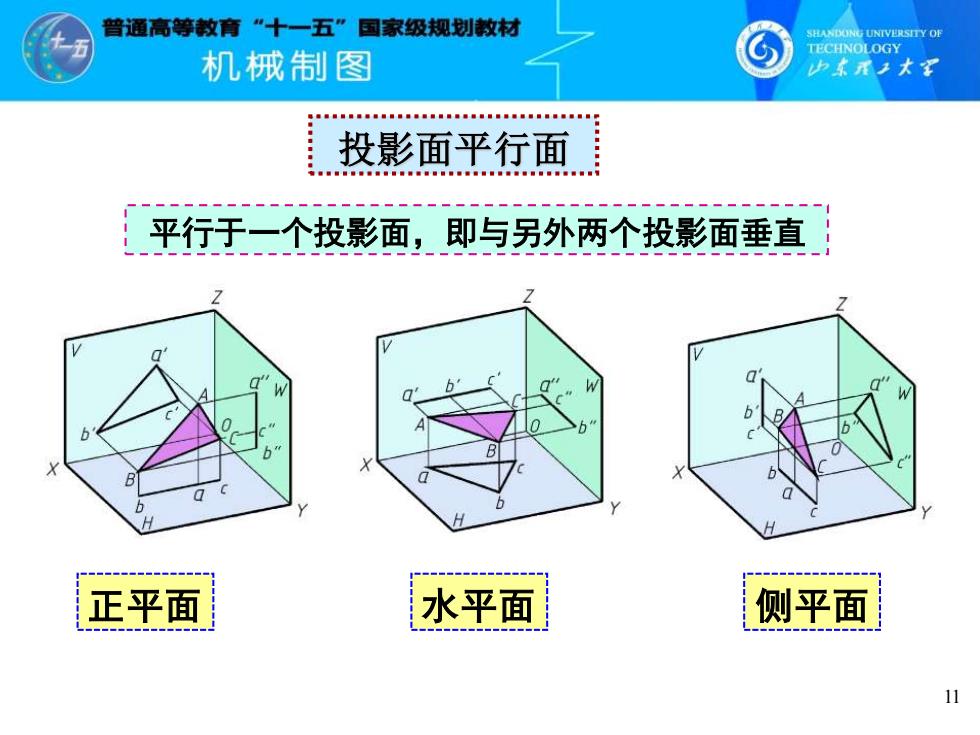

曾通高等教育“十一五”国家级规划教材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素承之大军 投影面平行面 :平行于一个投影面，即与另外两个投影面垂直 正平面 水平面 侧平面 11
11 投影面平行面 平行于一个投影面，即与另外两个投影面垂直 正平面 水平面 侧平面

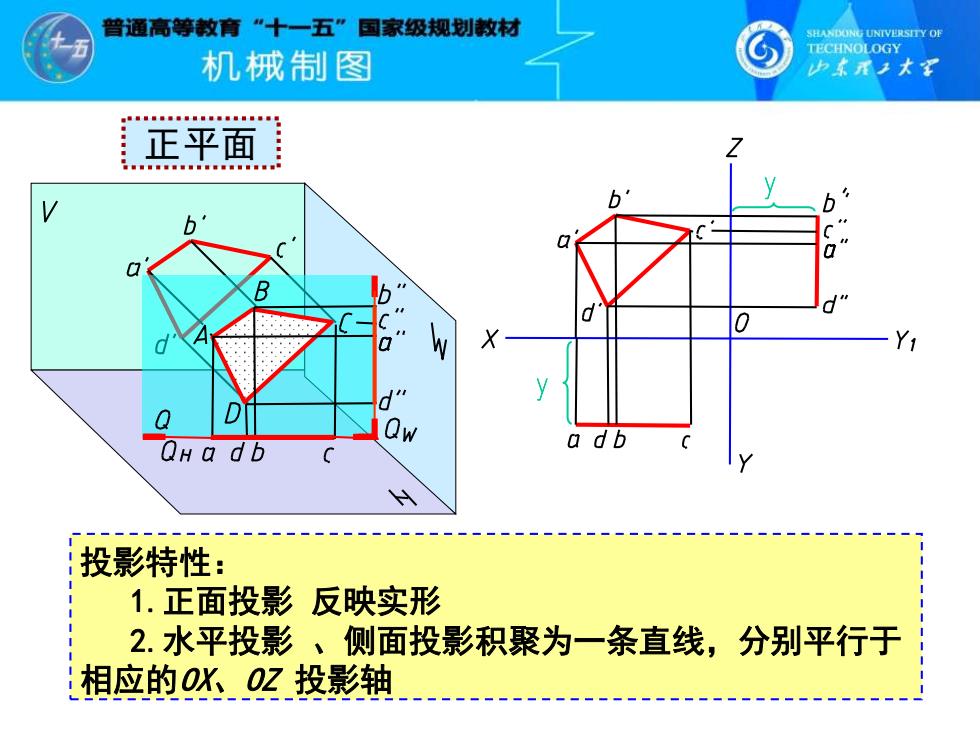

曾通高等教育“十一五”国家级规划敕材 SHANDONG UNTVERSITY OF TECHNOLOGY 机饿制图 少素用木军 平面 正平面 b b b 0 Q 0 Q W QH a db a db 投影特性： 1.正面投影反映实形 2.水平投影、侧面投影积聚为一条直线，分别平行于 :相应的0水OZ投影轴
投影特性： 1.正面投影 反映实形 2.水平投影 、侧面投影积聚为一条直线，分别平行于 相应的OX、OZ 投影轴 y y 正平面
